Трьохходовий кульовий кран: L чи T, куди подавати тиск, як під’єднати

Трьохходовий (триходовий) кульовий кран для гідравліки — це кран із трьома портами, який поворотом кулі перемикає один напір між двома лініями. MHA ZENTGRAF називає такий кран селекторним 3/2 (3/2-way selector ball valve): три порти, два положення перемикання. Від свердління кулі залежить, куди піде потік: L-канал з'єднує вхід лише з одним виходом, T-канал може віддати потік в обидва.

Як працює триходовий кран

У корпусі крана три порти: два бічні виходи на одній осі і центральний порт збоку від них. Між ними стоїть куля з просвердленим каналом. Важіль повертає кулю, і канал з'єднує центральний порт з тим виходом, на який він спрямований. Далі в тексті порти називаємо нейтрально — «центральний», «вихід А» і «вихід Б», бо цифри на корпусі в кожного виробника свої.

Hydac для своєї серії KHB3K описує роботу так: після повороту шпинделя потік іде за свердлінням кулі, а протилежна сторона перекривається без витоку. Тиск системи притискає кулю до сідла ненавантаженої сторони, і саме це сідло тримає закритий вихід. Звідси головне обмеження, про яке далі: герметичність забезпечує тиск із центрального порту, а не з бічного.

За Hydac положення L-крана такі: в одному з'єднані центральний порт і перший вихід, а другий закритий; після повороту на 90° — навпаки. Паспорт GEMELS для серії GE3 обмежує хід важеля кутом 0°–90°, Parker для серії BV3H — теж поворотом на 90°. Тому відповідь на запит «скільки положень у трьохходового крана» для гідравлічного L-крана проста: два.

T-свердління — це канал на три боки. Залежно від того, як стоїть куля, він з'єднує центральний порт з одним виходом або з обома відразу, і тоді потік ділиться на дві лінії. Hydac випускає T-кулі з поворотом на 90° і на 180°, тож набір положень T-крана залежить від виконання. Перед монтажем знайдіть у паспорті схему положень саме вашої серії.

L чи T: таблиця відмінностей

Для більшості гідравлічних задач — «напір або сюди, або туди» — беруть L. T потрібен, коли в одному з положень лінії мають працювати разом.

Як відрізнити L від T на вже встановленому крані: подивіться код у маркуванні й звірте його з паспортом або карткою. У HYDROSCAND серія 8041 — L, 8042 — T; у GEMELS серії GE3L і GE3T; у MHA ZENTGRAF BK3 схема свердління позначається кодом SB50 (L) або SB51 (T). Якщо маркування не читається, надішліть фото крана менеджеру.

У довідниках промислової арматури трапляються L-крани з поворотом на 180° і 360°, у яких є положення повного перекриття. Це інший клас кранів. Гідравлічні крани 3/2 з центральним входом, які ми розбираємо, обмежені 90°, і такого положення в їхніх паспортах немає.

Куди подавати тиск: позначення портів

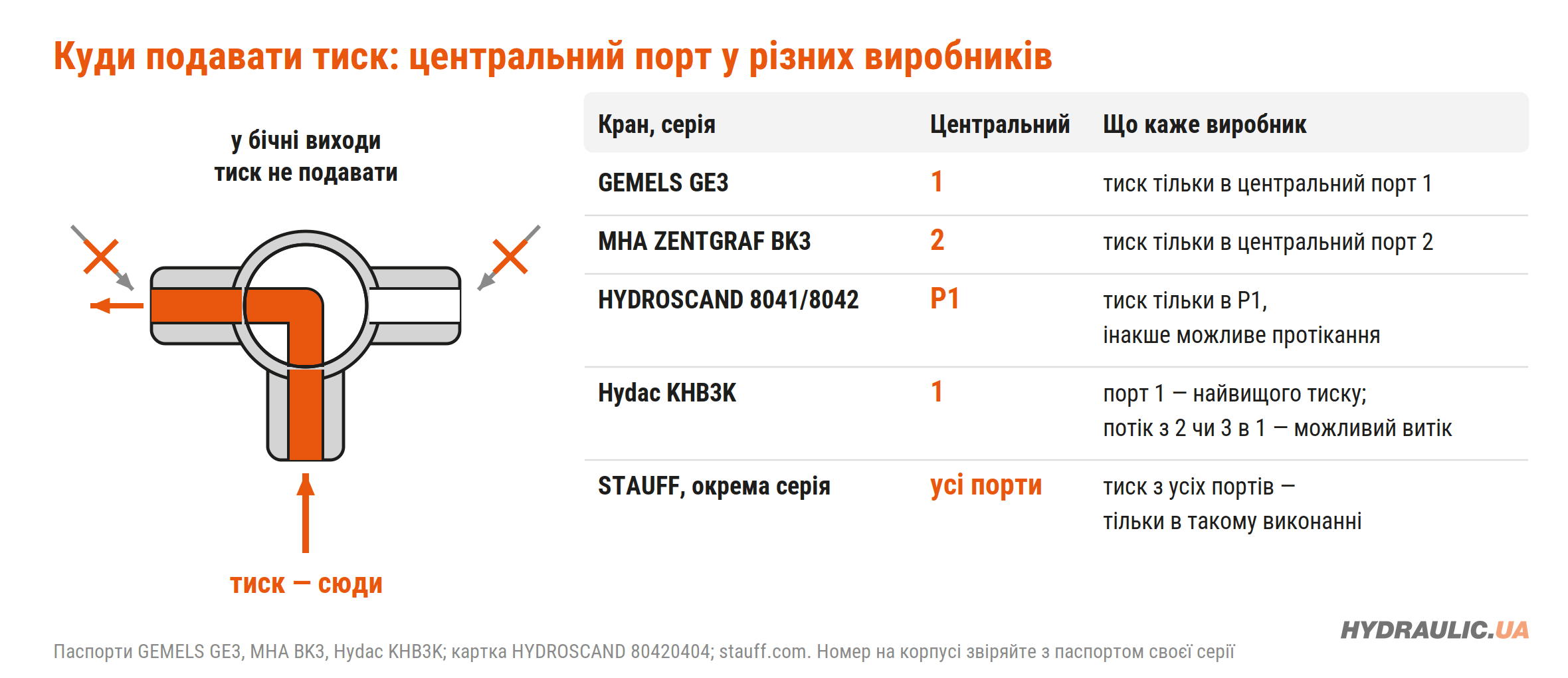

GEMELS у паспорті GE3 і MHA ZENTGRAF у паспорті BK3 виносять обмеження «тиск — лише в центральний порт» окремим попередженням, а для кранів HYDROSCAND 8041 (L) і 8042 (T) каталог уточнює: якщо тиск подати не в P1, можливе протікання. Hydac формулює ще жорсткіше: порт 1 завжди має бути портом найвищого тиску, а якщо потік іде з бічного порту в порт 1, можливий витік залежно від тиску.

Не орієнтуйтеся на цифру, вибиту на корпусі, якщо не знаєте, чий це кран: «2» у MHA — центральний порт, а в GEMELS — бічний. Надійніше визначити центральний порт за місцем: він стоїть окремо, а два виходи лежать на одній осі.

Що відбувається в момент перемикання

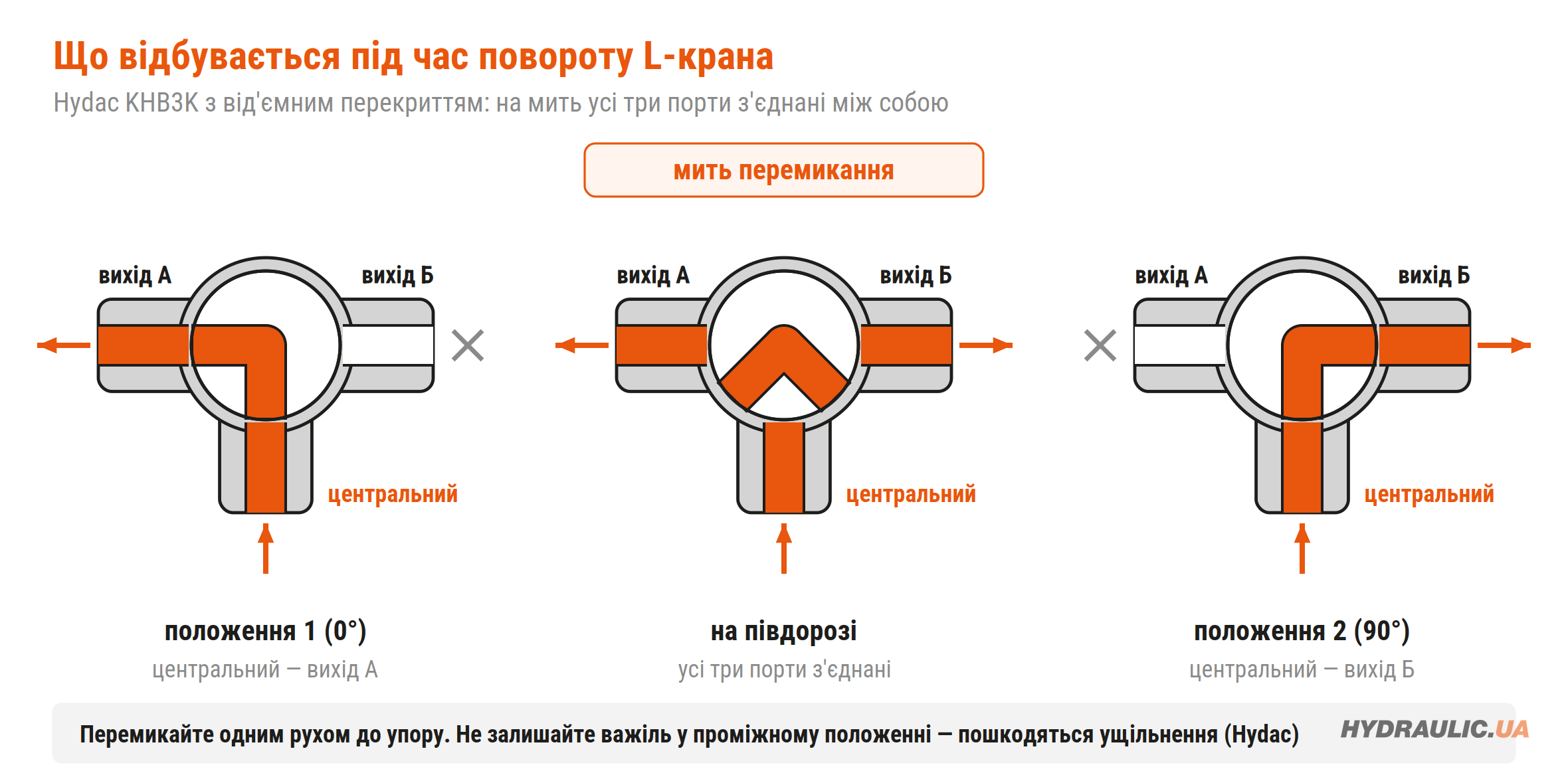

У кранах Hydac KHB3K з від'ємним перекриттям (negative switching overlap) під час перемикання всі три порти на мить з'єднані між собою. Для T-свердління з поворотом на 180° Hydac пропонує й виконання з позитивним перекриттям. Канал кулі ще не вийшов з одного виходу, а вже заходить в інший, і в цю мить напір іде в обидві лінії, а самі лінії з'єднуються.

Звідси два правила з каталогу Hydac. Кран не призначений для регулювання витрати. Не залишайте важіль у проміжному положенні: це пошкоджує ущільнення.

Як під'єднати: типові схеми

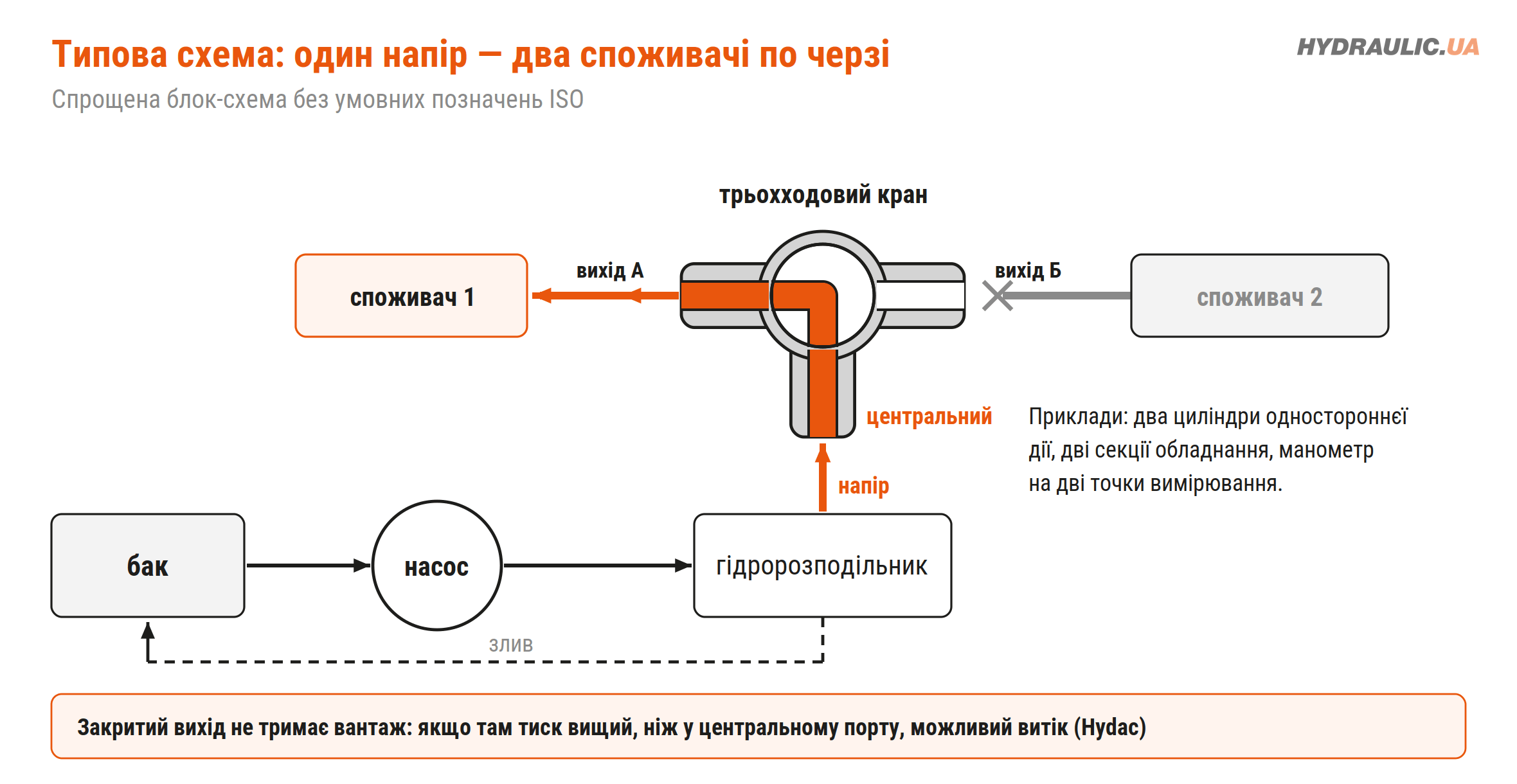

Найпоширеніша схема — один напір на два споживачі по черзі. Робочу лінію від розподільника заводять у центральний порт, виходи А і Б ведуть до двох споживачів. Так перемикають напір між двома гідроциліндрами, між двома секціями гідророзподільника або виводять манометр на дві точки вимірювання одним приладом. Як вибрати сам прилад і де брати тиск у системі, розказуємо в статтях як вибрати манометр для гідравліки і як виміряти тиск у гідросистемі.

Під час монтажу перевірте чотири речі:

1. Центральний порт — на напір. Він має бути портом найвищого тиску в будь-якому положенні.
2. Закритий вихід — без тиску від споживача. Якщо на закритому виході лишається тиск, вищий за тиск у центральному порту (наприклад, циліндр під вантажем), кран може пропускати. Для утримання вантажу ставлять гідрозамок, а не покладаються на кран.
3. Циліндр двосторонньої дії має дві лінії. Один триходовий кран перемикає тільки одну з них. Для двох ліній потрібні два крани або багатоходовий дивертор.
4. Тиск крана — не нижчий за налаштування запобіжного клапана. Номінал залежить від DN і серії, див. таблицю нижче.

Крани серій MHA BK3, Hydac KHB3K і GEMELS GE3 мають майданчик ISO 5211, тож важіль можна замінити на пневмо- чи електропривід. Як правильно під'єднати сам розподільник і що означають його порти P, T, A, B, розібрано в статті як під'єднати гідророзподільник.

Тиск залежно від DN

У всіх трьох виробників тиск падає зі зростанням діаметра, але для DN20–25 цифри розходяться. Одного «стандартного» числа для цих розмірів немає.

Для GEMELS сайт виробника вказує 420 бар для DN20–25, паспорт серії — 42 або 35 МПа залежно від виконання, а в наших картках GEMELS DN25 стоїть 350 бар. Тому номінал беріть з паспорта конкретного артикула. Parker BV3H — до 414 бар (6000 psi), розміри 1/4″–2″.

Сідла кулі в гідравлічних кранах — POM (стандарт у GEMELS і MHA), PTFE або PEEK, ущільнення — NBR, опційно FKM. Робоча температура сталевих GEMELS і MHA — −20…+100 °C, у Hydac KHB3K — −10…+80 °C. Як читати DN і PN, як визначити розмір різьби і чим відрізняються матеріали сідел, пояснюємо в статті як вибрати кульовий кран високого тиску.

Триходовий кран чи дивертор

Кран-дивертор теж має три порти і теж спрямовує потік з одного порту в один із двох інших, але в нього є середнє положення. У виконанні із закритим центром (CC) у середньому положенні всі три порти перекриті, у виконанні з відкритим центром лінії з'єднані. Кульовий кран 3/2 такого положення не має.

Дивертори розраховують за витратою. У DF 3 VIE зі збільшенням різьби витрата росте, а допустимий тиск падає з 300 до 220 бар: 3/8″ — 60 л/хв і 300 бар, 1/2″ — 90 л/хв і 250 бар, 3/4″ — 120 л/хв і 220 бар, 1″ — 200 л/хв і 220 бар. Якщо потрібен закритий центр або треба перемикати дві лінії одночасно, дивіться дивертори; докладно про них — у статті дивертор у гідравліці. Коли треба не лише вибирати споживача, а й керувати напрямком руху, потрібен розподільник — типи гідророзподільників.

Де купити трьохходовий кран

У розділі трьохходовий кран для гідравліки — 7 кульових кранів високого тиску: 1 з T-свердлінням і 6 з L. Корпуси всіх семи — сталь з гальванічним цинкуванням, робоча температура до 100 °C. Шість кранів мають внутрішню трубну різьбу G, а GEMELS GE3DDL34011A000 — внутрішню метричну M18×1,5 під трубне з'єднання за DIN 2353 / ISO 8434-1 (легка серія 12L).

Крани MHA ZENTGRAF мають майданчик під привід ISO 5211. Наявність BK3-DN20 уточнюйте в менеджера. Сім диверторів (Oleodinamica Marchesini на 3, 4 і 6 ходів і Badestnost 460B/6/30-G) та двоходові крани зібрані в загальному розділі крани кульові та запірна арматура, наприклад дивертор DF 3 VIE CC 3/8″ із закритим центром. Напишіть менеджеру, що й куди треба перемикати, — підберемо схему свердління, різьбу і тиск. Відправляємо по всій Україні, забрати замовлення можна в пунктах видачі у 31 місті, повернути — протягом 30 днів.

Питання, які ставлять найчастіше

Скільки положень у трьохходового крана?
У гідравлічного L-крана 3/2 — два робочі положення з поворотом на 90°: центральний порт з'єднаний з виходом А або з виходом Б. У T-крана набір положень залежить від виконання (90° чи 180°), і в одному з них потік іде в обидва виходи. Промислові L-крани з поворотом 180°–360° мають ще й положення перекриття, але це інший клас арматури.

Чи можна подавати тиск у бічний порт?
Ні. GEMELS, MHA ZENTGRAF і HYDROSCAND допускають тиск тільки в центральний порт, Hydac попереджає: якщо потік іде з бічного порту в центральний, можливий витік. Виняток — окрема серія STAUFF, яка прямо розрахована на тиск з усіх портів.

Чим L-подібний кран відрізняється від T-подібного?
L-канал з'єднує центральний порт лише з одним виходом, другий у цей час перекритий. T-канал іде на три боки й може з'єднати центральний порт з обома виходами одночасно. Для перемикання між двома споживачами беруть L.

Чи можна поставити трьохходовий кран замість розподільника?
Ні. Кран тільки вибирає, куди йде напір, але не керує напрямком руху циліндра й не має нейтралі. Його ставлять після розподільника, щоб одна секція працювала на два споживачі по черзі.

Чи перекриває триходовий кран усі порти?
T-кран — ні, він завжди з'єднує щонайменше два порти. У паспортах гідравлічних L-кранів 3/2 окремого положення «все закрито» немає. Якщо таке положення потрібне, беріть дивертор із закритим центром.

Чи можна поставити на кран пневмопривід?
Так, якщо кран має майданчик ISO 5211: він є в MHA ZENTGRAF BK3, Hydac KHB3K і GEMELS GE3. Важіль знімають і ставлять пневмо- або електропривід.

Автор: Технічний відділ HYDRAULIC.UA. Оновлено: 05.10.2026.
