Гідрозамок стикового (модульного) монтажу

Гідрозамки модульного монтажу

Гідрозамок стикового (модульного) монтажу — це керований зворотний клапан, який утримує навантаження в циліндрі, коли насос зупинено. У вільному напрямку рідина проходить, у зворотному клапан закритий доти, доки тиск у протилежній лінії не відкриє його через керуючий поршень. Саме гідрозамок не дає стрілі, відвалу чи платформі просісти під власною вагою при вимкненій гідравліці або при обриві рукава.

Модульне виконання ставиться між гідророзподільником і монтажною плитою, у розрив ліній A і B. Окремого місця в гідростанції такий апарат не займає й додаткових трубопроводів не потребує: приєднувальна площина в нього та сама, що в розподільника, тому секцію можна додати або зняти, не переробляючи обв'язку.

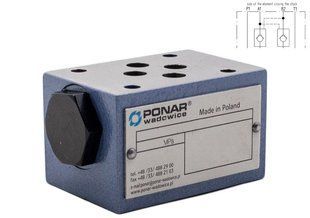

У розділі — серія Z2S типорозмірів ДУ 6 (CETOP 3), ДУ 10 (CETOP 5), ДУ 16 (CETOP 7) і ДУ 22 виробництва Oleodinamica Mozioni (Італія) та Ponar (Польща). Робочий тиск 315–350 бар, пропускна здатність від 60 до 360 л/хв. Є однобічні виконання (замок тільки на одній лінії) і двобічні.

На що дивитися при підборі

• Типорозмір плити — ДУ 6, 10, 16 чи 22. Апарат іншого розміру фізично не стане.
• Одно- чи двобічний — якщо навантаження утримується в обох напрямках, потрібен двобічний.
• Співвідношення площ керуючого поршня — від нього залежить тиск відкриття й плавність опускання вантажу.
• Витрата — клапан меншої пропускної здатності дає перепад тиску й нагрів.

Радянські відповідники

Гідрозамки модульного монтажу в радянській номенклатурі позначались ГЗ 6.3 (ДУ 6) і ГЗ 10.3 (ДУ 10). Відповідність проставлена в картці кожного товару в характеристиці «Радянський аналог».

Радянські позначення наведені для підбору заміни. Приєднувальна площина стикових апаратів задана нормативом (ГОСТ 26890-86 у нас, ISO 4401 і CETOP у Європі), тому апарат сучасної серії стає на місце радянського без переробки плити. Збіг площини не означає збігу характеристик — тиск, витрату й напругу котушки звіряйте окремо.
