Z2S10-22/15 — керований зворотний клапан (гідрозамок) PONAR Wadowice модульного монтажу, типорозмір NS10 (CETOP 5). Ставиться проміжною плитою між монтажною плитою і гідророзподільником. У напрямку A1 → A і B1 → B потік іде вільно, у зворотному A → A1 і B → B1 клапан замкнений — вантаж на циліндрі стоїть. Щоб опустити його, тиск у протилежній лінії відкриває клапан через пілотний плунжер; вбудовані кульки попереднього відкриття скидають замкнений тиск м'яко, без ривка. Тиск до 350 бар, витрата до 120 л/хв.
Розшифровка коду Z2S10-22/15
- Z2S10 — здвоєний керований зворотний клапан, умовний розмір WN 10
- виконання: без літери — клапани в обох лініях · A — тільки в лінії A · B — тільки в лінії B
- 22 — номер серії (20…29; приєднувальні розміри не змінюються)
- 15 — тиск відкриття 0,15 МПа, тобто 1,5 бар
Гідравлічна схема
Два керовані зворотні клапани в одному корпусі: кожен відкривається тиском протилежної лінії.
Технічні характеристики
| Тип | Гідрозамок керований, модульного монтажу |
| Типорозмір | NS10 (CETOP 5, ISO 4401-05) |
| Виконання | здвоєний — клапани в обох лініях A і B |
| Максимальний робочий тиск | 350 бар (35 МПа) |
| Максимальна витрата | 120 л/хв |
| Тиск відкриття | 1,5 бар |
| Тип монтажу | модульний (між плитою і розподільником), будь-яке положення |
| Ущільнювальні кільця | 12×2 — 5 шт. (P, TA, TB, A, B) |
| Кріпильні гвинти | M6 класу 10.9 за ISO 4762, 4 шт., момент 15 Н·м |
| Монтажні плити | G 67/01 (різьба G 1/2″) або G 534/01 (G 3/4″) за WK 496 520 |
| Серія | 22 (20…29 — розміри не змінюються) |
| Виробник | PONAR Wadowice |
| Країна виробництва | Польща |

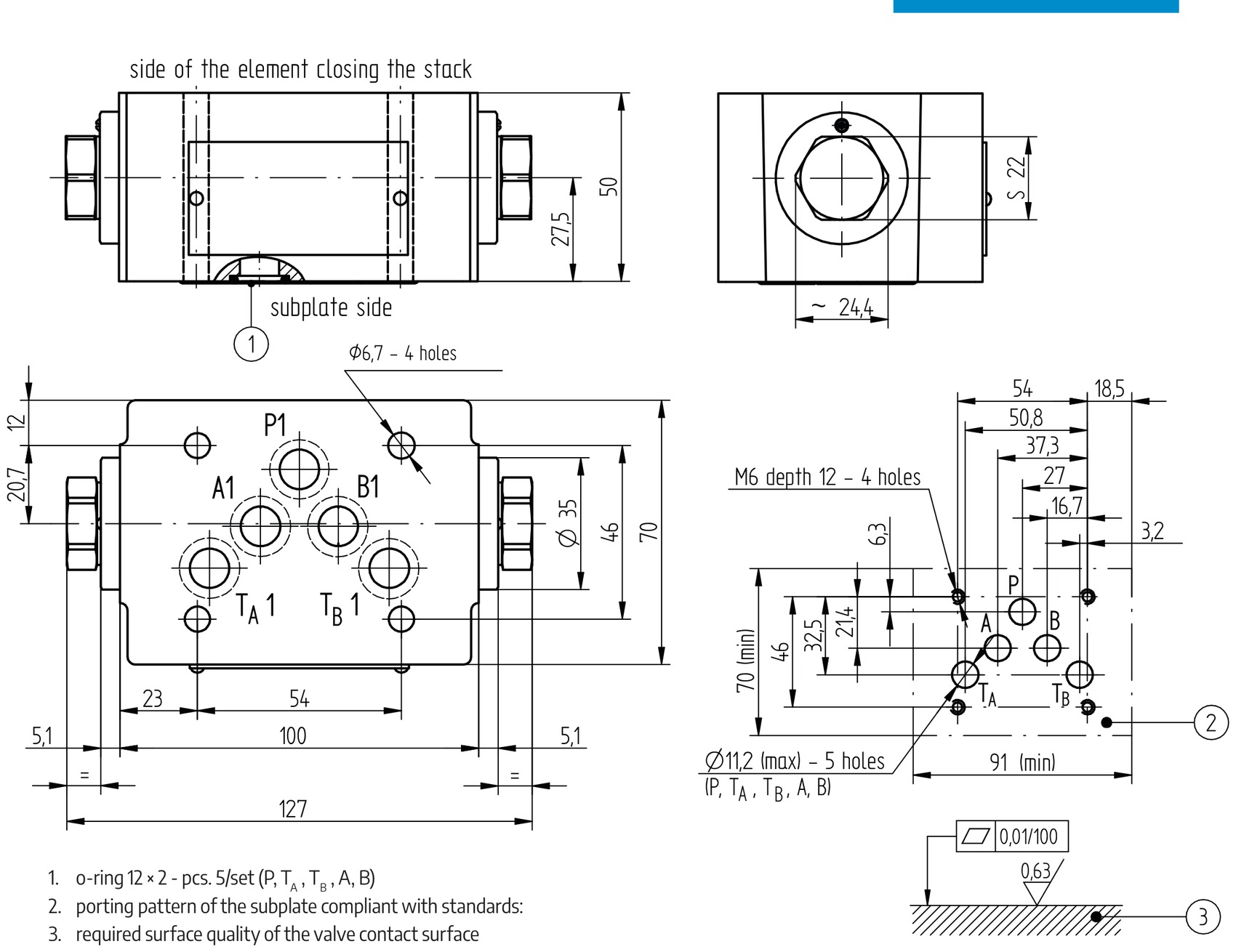

Габаритне креслення
Габарити і приєднувальна площина ISO 4401-05: отвори P, TA, TB, A, B, чотири отвори Ø6,7 під гвинти M6.
Що дає ця комплектація
- Тримає вантаж при обриві рукава — не дає штоку осісти
- Кульки попереднього відкриття: замкнений тиск скидається плавно, без удару
- Прибирає повзучі рухи заблокованих споживачів
- Модульна плита — вбудовується в наявний стек без переробки трубопроводу
Де застосовується
Підйомні механізми, аутригери, щогли, стріли, перекидні платформи — скрізь, де вантаж має стояти, коли розподільник у нейтралі, і де падіння вантажу при обриві лінії неприпустиме. Секція NS10 (CETOP 5) під витрату до 120 л/хв.
FAQ
Скільки клапанів усередині Z2S10-22/15?
Два — по одному на лінію A і B. Літери A або B у коді означали б клапан лише в одній лінії; у цьому артикулі літери немає.
Який тиск відкриття?
1,5 бар (0,15 МПа). У коді це поле «15» — не плутати з «15 бар».
Які гвинти потрібні для монтажу?
M6 класу міцності 10.9 за ISO 4762, 4 шт., момент затягування 15 Н·м. Довжина залежить від того, скільки апаратів у стеку — гвинти постачаються окремо.
Яку монтажну плиту брати?
G 67/01 із різьбою G 1/2″ або G 534/01 із G 3/4″ — за паспортом WK 496 520.
Чи можна ставити гідрозамок боком?
Так, робоче положення будь-яке.
