Запобіжний клапан стикового (модульного) монтажу

Запобіжні клапани модульного монтажу

Запобіжний клапан обмежує тиск у гідросистемі: коли тиск доходить до налаштованого, клапан відкривається й скидає надлишок рідини на злив. Без нього перевантаження виходить на насос і рукави. Це найчисленніша група розділу — 75 позицій у 47 картках, бо запобіжний апарат ставиться майже в кожну гідростанцію.

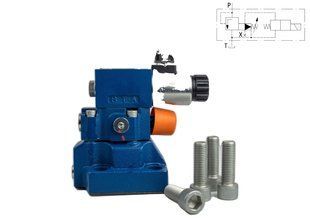

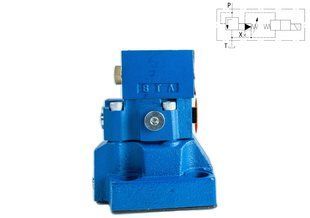

У розділі три конструктиви. Прямої дії (серія DB) — простіші й швидші, з більшим розкидом тиску при зміні витрати. Непрямої дії (DBW, з пілотним керуванням) — тримають тиск рівніше в широкому діапазоні витрат і дозволяють розвантажувати систему електромагнітом. Модульні (ZDB, Z2DB) стають між розподільником і плитою й обмежують тиск в окремій лінії A, B або в обох.

Типорозміри ДУ 6, 10, 20 і 30, тиск налаштування від 50 до 350 бар, витрата від 60 до 650 л/хв. Виробники — Oleodinamica Mozioni (Італія), Ponar (Польща), ATOS (Італія), HPT (Болгарія). Літера G в артикулі означає трубне (різьбове) приєднання замість стикового: DB10G-2-50-315 — це той самий клапан під різьбові порти.

На що дивитися при підборі

• Діапазон налаштування — пружина підбирається під робочий тиск машини; клапан на 315 бар, викручений до 60, працює неточно.
• Витрата — при перевищенні номіналу зростає перепад і клапан «свистить».
• Стикове чи трубне приєднання — визначає, чи потрібна плита.
• Розвантаження електромагнітом — потрібне, якщо насос має працювати вхолосту без скидання тиску через головний клапан.

Радянські відповідники

Радянська номенклатура позначала ці апарати МКПВ (клапан напірний непрямої дії) з літерою виконання: С — стиковий монтаж, Т — трубний. Так, DBW10B2-50-315 відповідає ряду МКПВ-10/3С3-Р, а DBW10BG2 — ряду МКПВ-10/3Т3-Р. Модульні клапани ZDB і Z2DB відповідають ряду КПМ (КПМ 6/1 А, КПМ 10/3 АВ тощо, де літера вказує керовану лінію).

Радянські позначення наведені для підбору заміни. Приєднувальна площина стикових апаратів задана нормативом (ГОСТ 26890-86 у нас, ISO 4401 і CETOP у Європі), тому апарат сучасної серії стає на місце радянського без переробки плити. Збіг площини не означає збігу характеристик — тиск, витрату й напругу котушки звіряйте окремо.
