Шнур гумовий ущільнювальний: кільце будь-якого діаметра своїми руками

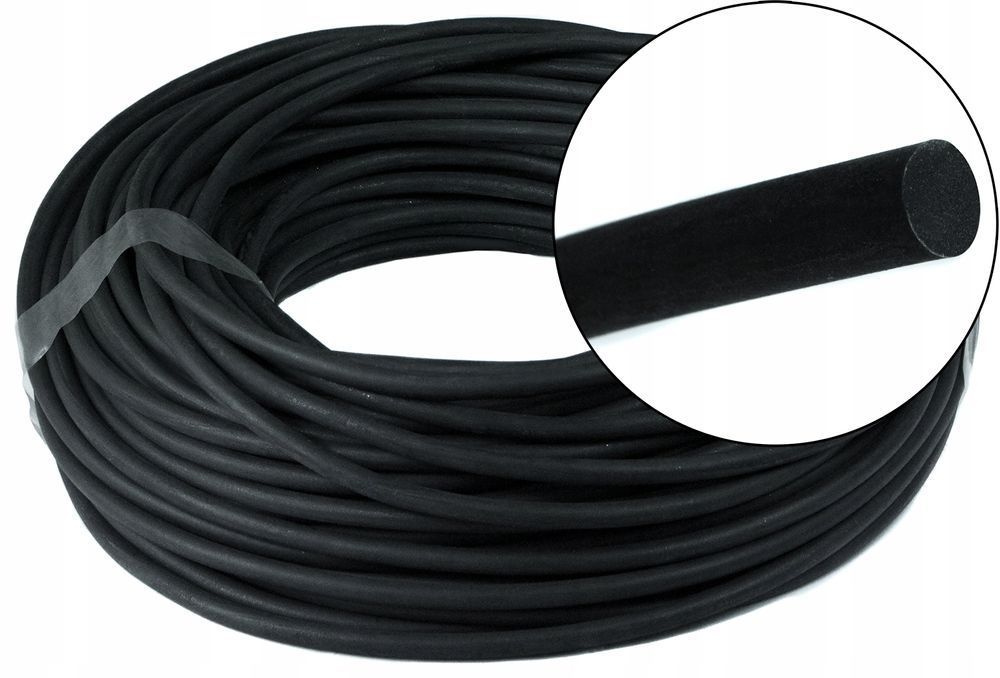

Гумовий шнур (джгут) круглого перерізу з нітрилу NBR 70 — 29 перерізів від 1 до 14 мм, продаж метражем, ціна за 1 метр погонний. Це «оринг у рулоні»: відрізаєте потрібну довжину, склеюєте стик — і маєте кільце діаметра, якого немає в жодному каталозі. Другий сценарій — ущільнення довгих і нестандартних пазів: фланці великого діаметра, кришки резервуарів, люки, дверцята шаф.
Як виготовити кільце зі шнура?
Довжина відрізка рахується за формулою L = π·(d внутрішній + переріз шнура). Приклад: кільце Ø200 мм зі шнура 5 мм — L = 3,14·205 ≈ 644 мм. Кінці зріжте рівно (для більшої площі склеювання — під кутом ~45°), знежирте, склейте ціаноакрилатним або двокомпонентним клеєм для гуми і притисніть на кілька хвилин. Для відповідальних вузлів стик вулканізують.
Характеристики матеріалу
NBR 70 Shore A: мінеральні оливи, мастила, дизельне паливо, вода, повітря; робоча температура −30…+100 °C; профіль DIN 3771 / ISO 3601, вітчизняний аналог — шнур за ГОСТ 6467-79. Застосування — статичні (нерухомі) з'єднання з тиском орієнтовно до 1,0 МПа: стик, навіть якісно склеєний, слабший за суцільне кільце, тому для динаміки і високих тисків беріть формований оринг NBR 70.
Як обрати переріз?
Переріз шнура = переріз d2 кільця, яке ви замінюєте, або визначається канавкою: глибина канавки ≈ 0,8–0,9 перерізу, ширина ≈ 1,2–1,4 перерізу. Найходовіші перерізи в гідравліці — 2; 2,5; 3; 3,5; 4; 5 мм, для великих фланців — 8–14 мм.
Часті питання
Скільки шнура замовляти?
Порахуйте L за формулою і додайте 10–15 % запасу на пробне склеювання. Товар відрізний, реалізується за передплатою; ціла бухта — можлива післяплата.
Який клей використати?
Ціаноакрилатний («секундний») для гуми — для більшості задач; двокомпонентний поліуретановий — для великих перерізів. Стик має добре прилягати без натягу.
Чи замінить шнур формоване кільце в гідроциліндрі?
Ні. Динамічні ущільнення штока і поршня працюють під тиском у русі — там потрібні суцільні кільця або манжети. Шнур — для статики.
Замість підбору окремих розмірів зручно взяти готовий набір ущільнювальних кілець O-Ring у кейсі-органайзері — від 74 до 703 кільця різних розмірів під рукою.
