Вентилятори для теплообмінників

Вентилятор — та частина повітряного теплообмінника, що виходить з ладу першою: підшипники, обмотка, крильчатка після удару. Радіатор при цьому зазвичай цілий, і апарат повертається в роботу заміною одного вентилятора.

Як підібрати вентилятор за кодом теплообмінника

Код OMT читається групами: SS30 · 01 · 00 · A. Перша група — типорозмір (SS10…SS50, SS215…SS240 — двоходові, SD — здвоєні, ST — для мобільної техніки), друга — напруга двигуна, третя — термостат, літера — напрям потоку. Вентилятор підбирається за типорозміром і кодом напруги:

• 01 — 230 В, одна фаза: вентилятори ES01… з робочим конденсатором;
• 03 — 400 В, три фази: вентилятори ES03… (Δ 220 В / Y 380 В);

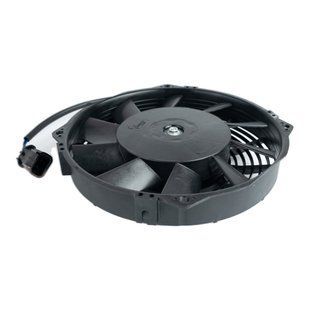

• 12 і 24 — постійний струм бортової мережі: вентилятори ES12… та ES24…, захист IP68.

Літера A (Aspirante) — витяжне виконання: вентилятор протягує повітря крізь радіатор. S/B — нагнітальне. Напрям обертання й нахил лопатей у них різні, тож ставиться той самий тип, що й на апараті. На здвоєних SD стоять два однакові вентилятори.

У кожній картці — таблиця «До яких теплообмінників підходить» з посиланнями на апарати з каталогу, електричні дані з паспорта OMT, а для мережевих моделей — габаритне креслення і схема підключення.
