Опорно-направляючі кільця та стрічки
У розділі HYDRAULIC.UA — 14 серій опорно-направляючих елементів Kastas на 1556 типорозмірів, діаметри Ø6–595 мм. Направляюче кільце центрує шток або поршень і сприймає бічне навантаження, щоб метал не тер по металу. Так ущільнення не перекошується і служить довше.
Матеріальна основа — поліацеталь POM (971 типорозмір) і фторопласт PTFE (525). POM тримає високі питомі навантаження, PTFE дає мінімальне тертя й підходить для швидких приводів.
Як підібрати направляюче кільце
Кільце підбирають за діаметром і перерізом канавки. Стрічку — за діаметром і товщиною, потрібну довжину рахують за периметром. Розмір задають як діаметр × ширину × товщину.
- Діаметр — за штоком або за гільзою, залежно від місця встановлення.
- Товщина H — визначає глибину канавки й несучу здатність.
- Матеріал — POM для навантаження, PTFE для швидкості й малого тертя.
Серії опорно-направляючих кілець
Оберіть серію за місцем встановлення й матеріалом. Найповніші серії K68, K73 і K69 закривають більшість типових циліндрів.

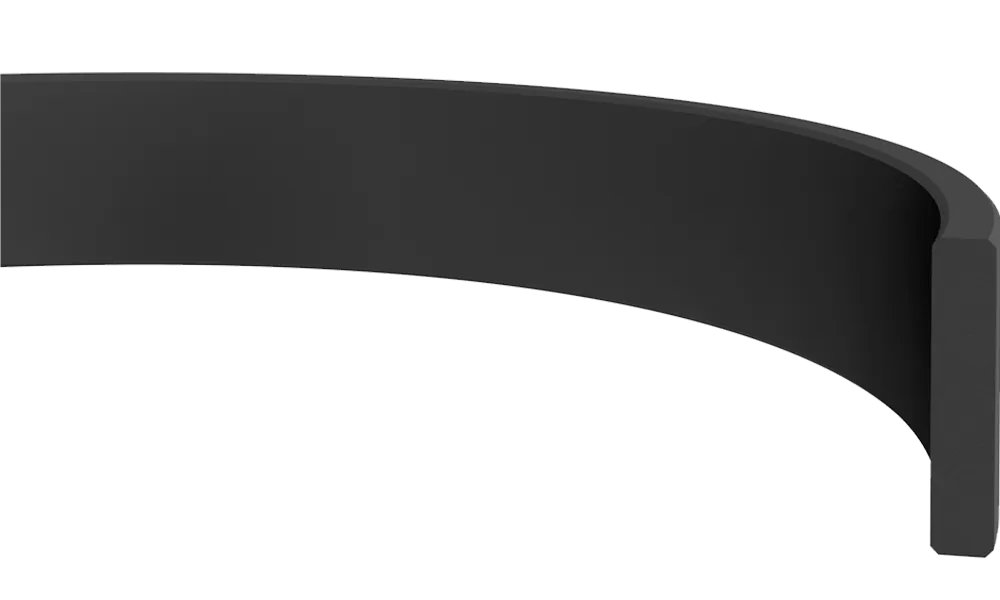

- Напрямне кільце K68 — 402 типорозміри
- Напрямне кільце K73 — 312 типорозмірів
- Напрямне кільце K69 — 222 типорозміри
- Напрямне кільце K75 — 141 типорозмір
- Напрямне кільце K780 — 139 типорозмірів
- Напрямне кільце K78 — 85 типорозмірів
- Напрямне кільце K782 — 62 типорозміри
- Напрямне кільце K781 — 54 типорозміри
- Напрямна стрічка KBT — 45 типорозмірів
- Напрямна стрічка KPB — 33 типорозміри
- Напрямне кільце K79 — 32 типорозміри
- Напрямна стрічка KSB — 17 типорозмірів
- Напрямне кільце K74 — 10 типорозмірів
- Напрямна стрічка K76 — 2 типорозміри
Навіщо потрібні направляючі кільця
Шток і поршень не повинні торкатися гільзи напряму. Направляюче кільце тримає зазор і бере на себе радіальне зусилля від бічних навантажень. Без нього гільза задирається, а ущільнення працює з перекосом.
- Кільце на поршень — центрує поршень у гільзі, тримає його співвісно.
- Кільце на шток — веде шток у горловині, знімає люфт.
- Стрічка (нарізна) — відрізається у розмір за периметром канавки.
Матеріали направляючих елементів
Поліацеталь витримує високі питомі тиски й добре тримає форму. Фторопласт майже не має тертя, тож пасує до точних і швидкохідних циліндрів.
| Матеріал | Типорозмірів |
|---|---|
| поліацеталь (POM) | 971 |
| фторопласт (PTFE) | 525 |
| поліестер | 33 |
| нітрил (NBR) | 2 |
Де застосовують
Направляючі кільця стоять у кожному циліндрі спецтехніки, пресів і підіймачів поряд з ущільненнями. Серія K68 (402 типорозміри) — найуніверсальніша, K73 (312) і K69 (222) закривають специфічні перерізи канавок.
Чому вигідно замовляти на HYDRAULIC.UA
HYDRAULIC.UA підходить до направляючих як до частини вузла, а не окремої дрібниці:
- Комплектний підбір — до кільця одразу порадимо ущільнення й пильник того ж циліндра.
- Розрахунок стрічки — порахуємо довжину відрізка за діаметром канавки.
- 1556 типорозмірів — POM і PTFE у діапазоні Ø6–595 мм.
- Доставка по Україні — під замовлення з прогнозованим строком.
Поширені запитання
Навіщо кільце, якщо є ущільнення?
Ущільнення не розраховане на бічне навантаження. Направляюче кільце бере його на себе, тому манжета працює тільки на герметичність і служить довше.
Чим кільце відрізняється від стрічки?
Кільце йде готовим у розмір, стрічку відрізають за периметром канавки на місці. Стрічка зручна для великих і нестандартних діаметрів.
POM чи PTFE — що обрати?
Поліацеталь тримає більше навантаження, фторопласт дає менше тертя. Для важких циліндрів беруть POM, для швидких і точних — PTFE.
Як зрозуміти, що кільце зносилося?
Зʼявляється люфт штока або поршня, метал починає торкатися гільзи. Тоді кільце міняють разом з ущільненнями.
