Фланцеві різьбові адаптери до насосів

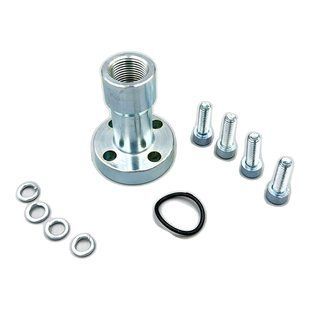

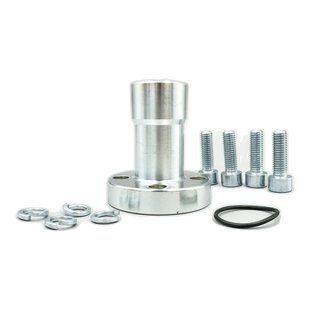

Фланець для насоса з'єднує порт шестеренного насоса з напірним чи всмоктувальним рукавом або трубою: з одного боку він кріпиться до корпусу насоса болтами, з другого має внутрішню різьбу під штуцер рукава. У розділі — фланці OMT (Італія) зі сталі та алюмінію, прямі й кутові 90°, і фланець кріплення для аксіально-поршневих насосів ABER.

Як підібрати фланець для насоса

• Група насоса й розболтовка. Фланці-адаптери RPGA позначені групою: Гр.1 (НШ 10), Гр.2 (НШ 32), Гр.3 (НШ 50); для груп 3B і 3.5B вказана розболтовка 56 або 62 мм.
• Приєднання. Фланці RB, RIA, RP, RPA1, F1 мають внутрішню різьбу 3/8″ або 1/2″ BSP. В адаптерах RPGA внутрішня різьба метрична (суфікс «-M» в артикулі), під штуцер рукава DN12, DN19, DN25 або DN32; її розмір звірте в картці, перш ніж замовляти штуцер.
• Тиск і матеріал. Алюмінієві RB і RP розраховані на 180 бар, сталевий RIA — на 315 бар, сталевий RPA1 й алюмінієвий F1 — на 350 бар.

RB, RIA, RP і RPA1 — кутові 90°, F1 — прямий. Кутовий фланець знадобиться, коли поруч із насосом мало місця для вигину рукава.

Розболтовка: головний розмір

Порт багатьох шестеренних насосів не має різьби — це плоска площадка з отвором і чотирма різьбовими отворами під болти навколо. Відстань між осями болтів і називають розболтовкою. У назвах карток RB, RIA, RP, RPA1 і F1 вона стоїть поруч із різьбою: наприклад, «1/2″ BSP 30мм» означає різьбу 1/2″ і розболтовку 30 мм. Якщо розболтовка не збігається хоча б на кілька міліметрів, фланець просто не стане на місце.

Міряють штангенциркулем між центрами отворів під болти; яку саме відстань вважати розболтовкою (розмір I), видно на габаритному кресленні в картці адаптера. Далі звіряйте з таблицею.

Зверніть увагу на групу 3B: розболтовка в неї 56 мм замість 51 мм у базовій третій групі. Візуально фланці майже однакові, і саме тут найчастіше помиляються. У 3.5B болти M12 — більші, ніж звичайні M10.

Всмоктування чи напір

Адаптери RPGA, F3-034B і RPA35 призначені для всмоктувальної лінії: у їхніх характеристиках робочий тиск на всмоктуванні — до 1,5 бар. Тут перетин каналу важливіший за міцність: вузький прохід на всмоктуванні призводить до кавітації, насос шумить і швидко зношується. Тому під всмоктування беруть більший DN, ніж на напорі того ж насоса. Плити RPA35 не плутайте з кутовим фланцем RPA1: літери в артикулі спільні, але RPA1 — напірний, на 350 бар.

Для напірної лінії орієнтуйтеся на робочий тиск фланця з назви картки: 180, 315 або 350 бар. Сталевий RIA (315 бар) чи RPA1 (350 бар) — вибір для систем, де тиск близький до межі, алюміній легший і добре підходить для помірних навантажень.

Фланець кріплення ABER

A45058212 — інша річ: він не з'єднує порт з рукавом, а кріпить сам насос до коробки відбору потужності. Фланець призначений для аксіально-поршневих насосів ABER серій BI, BIF і VDP, інтерфейс — за ISO 7653-1985 / DIN. Перш ніж замовляти, звірте модель насоса (BI, BIF чи VDP) і тип коробки відбору потужності; якщо сумніваєтеся, менеджеру знадобиться серійний номер насоса.

Монтаж

Фланець для насоса ставлять лише на чисту площадку порту — і її, і сам фланець перед установкою очищають. Ущільнювальне кільце (O-Ring) входить до комплекту адаптерів RPGA, F3-034B і RPA35; для кутових і прямих фланців комплектацію уточнюйте в картці. Старе кільце повторно не ставте. Болти затягують навхрест, рівномірно, щоб фланець сів без перекосу. Різьбу штуцера в корпусі фланця ущільнюють відповідно до типу з'єднання.

Не впевнені в групі насоса — надішліть фото порту з лінійкою чи штангенциркулем, виміряну розболтовку або марку техніки. Менеджер підбере фланець і організує доставку по Україні.

Поширені питання

Що таке фланець і для чого він потрібен на насосі?

Це перехідна деталь між плоским портом насоса та різьбою або посадкою рукава. Без нього шланг до такого порту не під'єднати.

Як визначити групу шестеренного насоса?

За розболтовкою порту і кріпильними болтами: 30 мм — перша група, 40 мм — друга, 51 мм — третя.

Чим відрізняється прямий фланець від кутового?

Прямий виводить рукав уздовж осі порту, кутовий 90° — убік. Кутовий ставлять там, де рукаву немає місця для плавного вигину.

Чи можна поставити алюмінієвий фланець на напірну лінію?

Так, якщо тиск системи не перевищує тиск, указаний у картці. Алюмінієвий F1 розрахований на 350 бар, RB і RP — на 180 бар.
