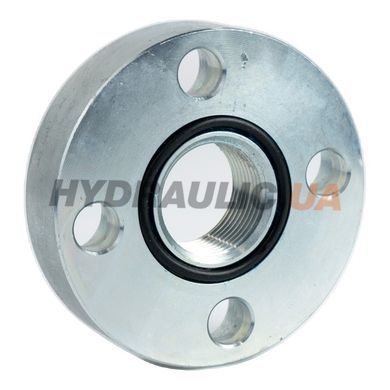

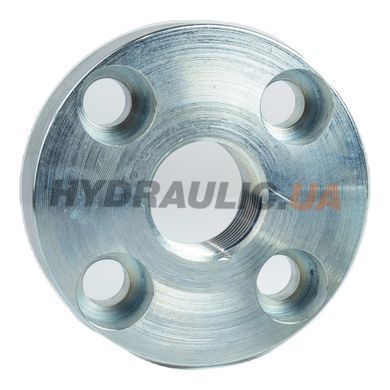

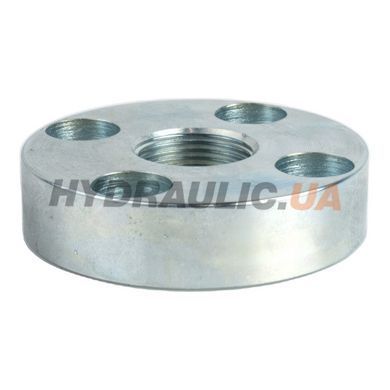

Фланець-адаптер OMT F3-034B-M — сталева монтажна плита (zincata bianca, біле цинкове покриття) серії F для шестеренного насоса групи 3B (модифікований розмір 3-ї групи) з внутрішньою BSP-різьбою 3/4″. На відміну від базової серії F3 (розболтовка 51 мм), модифікація 3B має збільшену розболтовку 56 мм — це специфічне виконання для насосів, де геометрія монтажного фланця насоса трохи більша за стандартну 3-ю групу. Розмір B=76 мм, висота кріпильної частини, болти M10x25, O-Ring артикул 3125.
Літера B у позначенні «F3-034B» означає «вариант B» — той самий фланець-адаптер у тілі групи 3, але з модифікованою геометрією: розболтовка збільшена з 51 до 56 мм для сумісності з певними модифікаціями насосів (наприклад, окремі варіанти Marzocchi 3-ї групи). Суфікс «-B» у внутрішній різьбі (1RPGA … -B) означає BSP — у даному випадку код «F3-034-B» поєднує обидві властивості: BSP 3/4″ як внутрішня різьба і профіль фланця 3B.
OMT Industries S.p.A. (Бреша, Італія) — серія F фланцевих адаптерів охоплює прямі (F), внутрішньо-різьбові (FI), зовнішньо-різьбові (FE) і безрізьбові (FB) виконання для груп 1–4. Артикул виробника — F3-034B-M.
Технічні характеристики
| Гарантія | 12 міс |
| Виробник | OMT |
| Країна виробництва | Італія |
| Артикул виробника | F3-034B-M |
| Серія | F (Flange) |
| Тип конструкції | Прямокутна плита фланцевий адаптер |
| Сумісна група насоса | Група 3B (модифікація 3-ї групи, НШ 50) |
| Розболтовка кріплення (I) | 56 мм |
| Розмір B | 76 мм |
| Внутрішня різьба | BSP 3/4″ (G 3/4″) |
| Монтажні гвинти | M10x25 (метричні, 4 шт.) |
| O-Ring (комплектний) | артикул 3125 |
| Матеріал | Сталь, біле цинкове покриття (zincata bianca) |
| Робочий тиск (всмоктування) | До 1,5 бар |
| Робоча температура | −20…+80 °C |
| Ущільнення | O-Ring NBR (комплектний) |
| Антикорозійне покриття | Біле цинкування (zinc-plated) |
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Переваги
- Заводська геометрія OMT — повна сумісність із насосами модифікації 3B
- Дюймова BSP-різьба 3/4″ — стандарт для англомовного ринку і ремкомплектів
- Сталь з білим цинком — антикорозійний захист і довговічність
- Включений O-Ring і болти — готовий до встановлення
Застосування
Монтаж шестеренного насоса групи 3B на гідробак або кронштейн рами у самоскидах, евакуаторах, сільгосптехніці. Конкретно для тих модифікацій насосів, де штатний розмір розболтовки — 56 мм (замість 51 мм базової групи 3).
Часті питання
Чим відрізняється F3 від F3-034B?
F3-034 — базовий фланець групи 3 з розболтовкою 51 мм. F3-034B — модифікація для специфічних насосів з розболтовкою 56 мм. Геометрія і різьба ідентичні, відрізняється лише крок отворів.
Який тип шланга підходить до різьби BSP 3/4″?
BSP 3/4″ — конічна або циліндрична труба. Підходить будь-який всмоктувальний шланг з різьбовим штуцером 3/4″ BSP. Якщо штуцер шланга M-метричний — потрібен перехідник.
Чи можна замінити F3-034B на 1RPGA034/30-M?
Ні. 1RPGA034/30-M — група 1 (НШ 10), розболтовка 30 мм. F3-034B — група 3 (НШ 50), розболтовка 56 мм. Це різні типорозміри, фізично не сумісні.
Чи можна використовувати на напірній лінії?
Ні. Усі фланцеві адаптери серії F призначені для всмоктувальної лінії (тиск до 1,5 бар). Напірні фланці мають іншу конструкцію і витримують до 350 бар.
