Зворотній клапан стикового (модульного) монтажу

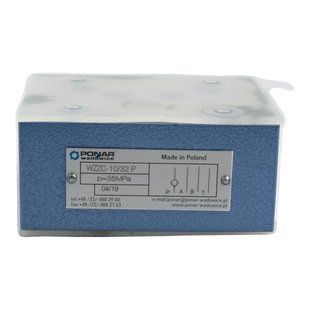

Зворотні клапани модульного монтажу

Зворотний клапан пропускає рідину в одному напрямку й замикає її в зворотному. У модульному виконанні він стає між гідророзподільником і плитою й вирішує три типові задачі: не дає потоку йти назад через насос, тримає підпір у лінії зливу, щоб не рвався стовп рідини, і розв'язує паралельні контури, які живляться від однієї станції.

У розділі серія Z1S типорозмірів ДУ 6 і ДУ 10, апарати SV, HR, KR та DR. Тиск 315–350 бар, витрата від 40 до 200 л/хв, виробництво Oleodinamica Mozioni та ATOS (Італія). Виконання різняться тим, яка лінія перекривається — A, B, P чи T, — і тиском відкриття пружини.

На що дивитися при підборі

• Лінія, у якій стоїть клапан: у модульних апаратах вона задана виконанням і після монтажу не змінюється.
• Тиск відкриття — типово від 0,5 до 5 бар; для підпору зливу беруть вищий, для простої розв'язки контурів — нижчий, щоб не гріти рідину.
• Витрата — при перевищенні номіналу перепад тиску різко зростає.

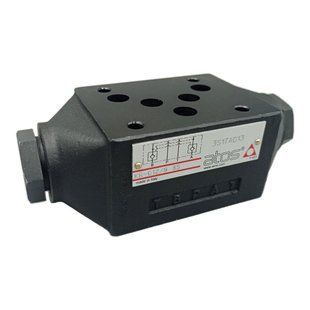

• Не плутати з гідрозамком: звичайний зворотний клапан не відкривається керуючим тиском і навантаження на циліндрі не утримує так надійно, як гідрозамок.

Радянські відповідники

Зворотні клапани модульного монтажу позначались КОМ 6.3 (ДУ 6) і КОМ 10.3 (ДУ 10). Відповідність стоїть у характеристиці «Радянський аналог».

Радянські позначення наведені для підбору заміни. Приєднувальна площина стикових апаратів задана нормативом (ГОСТ 26890-86 у нас, ISO 4401 і CETOP у Європі), тому апарат сучасної серії стає на місце радянського без переробки плити. Збіг площини не означає збігу характеристик — тиск, витрату й напругу котушки звіряйте окремо.
