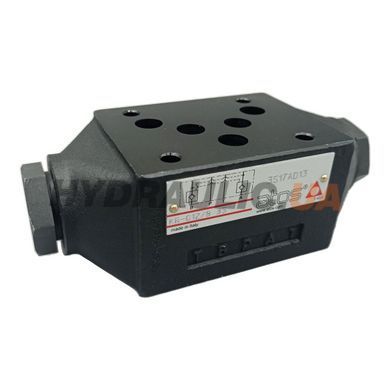

KR-012/8 35 — модульний керований зворотний клапан ATOS серії KR для пакетного монтажу ISO 4401 Ду 10 (CETOP 5). Працює як двосторонній гідрозамок: замикає лінії A і B під розподільником і відкривається тиском у протилежній лінії. Витрата до 120 л/хв, тиск до 315 бар, тиск відкриття пружини 8 бар. Тримає циліндр у положенні, коли розподільник у нейтралі, і не дає вантажу просідати через витоки золотника.
Як читати артикул KR-012/8 35
| Позначення | Що означає |
|---|---|
| KR-0 | модульний зворотний клапан, Ду 10 |
| 12 | керований (пілотний), подвійний — на лініях A і B |
| /8 | 8 — тиск відкриття пружини 8 бар |
| 35 | номер серії |
Характеристики
| Параметр | Значення |
|---|---|
| Тип | керований зворотний клапан (двосторонній гідрозамок) |
| Лінії | A і B; керування тиском протилежної лінії |
| Тиск відкриття пружини | 8 бар |
| Співвідношення площ (пілот / затвор) | 3,3:1 |
| Максимальна витрата | 120 л/хв |
| Максимальний тиск | 315 бар |
| Привалкова площина | ISO 4401-05-04-0-05 (Ду 10, CETOP 5), порти Ø11,2 мм, кільця 5 × OR 2050, 4 гвинти M6 |
| Маса | 2,3 кг |
| Температура довкілля | −30…+70 °C |
| Ущільнення | NBR (стандарт), робоча рідина −20…+60 °C |
| Робоча рідина | мінеральні оливи HL, HLP, HLPD, HVLP (DIN 51524); з ущільненнями FKM — HFDU, HFDR; з NBR — HFC |
| В’язкість / чистота | рекомендовано 15–100 мм²/с; ISO 4406 21/19/16, фільтр 25 мкм |
Модульний клапан ставиться «бутербродом» між монтажною плитою і гідророзподільником того самого типорозміру; довжину гвинтів підбирають за кількістю модулів у пакеті.
Габарити

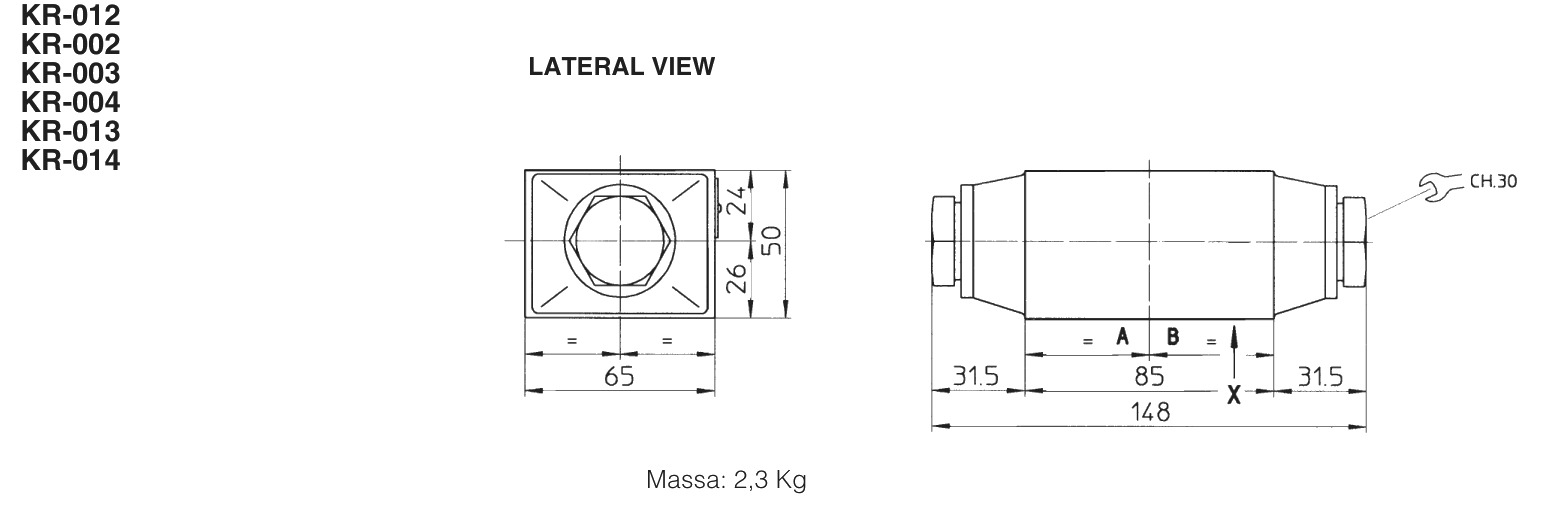

Габарити KR-012 за паспортом ATOS D180, маса 2,3 кг
Що ще знадобиться
- Керований зворотний KR-012 35 (Ду 10, 0,5 бар)
- Керований зворотний KR-012/4 35 (Ду 10, 4 бар)
- Зворотний модульний HR-011 (лінія P)
- Запобіжний модульний HM-011/350/V 40 (маховичок)
Питання й відповіді
Який мінімальний тиск керування потрібен?
Він залежить від співвідношення площ 3,3:1: щоб відкрити клапан, тиск у лінії керування має перевищити тиск під затвором, поділений на 3,3. Наприклад, при 100 бар під вантажем треба близько 30 бар у протилежній лінії.
Який золотник розподільника потрібен з гідрозамком?
З таким модулем ставлять розподільник із золотником, що в нейтралі з'єднує A і B з T (типу H/Y, у ATOS — 4 і подібні). Інакше в лініях A/B лишається тиск, і гідрозамок не закриється повністю.
Навіщо пружина 8 бар?
Підвищений тиск відкриття працює як протитиск: клапан не відкривається від невеликих піків і краще тримає навантаження. Стандартна пружина — 0,5 бар, є також 2 і 4 бар.
