KR-012/4-35 — керований зворотний клапан ATOS модульного (стикового) монтажу ISO 4401-05 (CETOP 5). У кожній з ліній A і B стоїть свій зворотний клапан, тому виконавчий механізм замкнено з обох боків: шток циліндра не просяде під навантаженням, навіть якщо розподільник у нейтралі. Керування перехресне — тиск, поданий у порт A, відкриває клапан лінії B і навпаки; співвідношення площ 3,3 : 1, тобто для відкриття достатньо втричі меншого тиску, ніж утримуваний. Пружина цього виконання дає тиск відкриття 4 бар, максимальний робочий тиск — 315 бар, витрата — до 120 л/хв.
Розшифровка коду KR-012/4-35
- KR-0 — модульний зворотний клапан, типорозмір 10 (CETOP 5); HR-0 — розмір 06, JPR-2 — 16, JPR-3 — 25
- 12 — подвійний, керований, діє на A і B (13 — тільки A, 14 — тільки B, 02/03/04 — прямої дії)
- 4 — тиск відкриття пружини 4 бар (без цифри — 0,5 бар)
- 35 — номер серії
- без літер після серії — ущільнення NBR (PE = FKM, BT = HNBR)

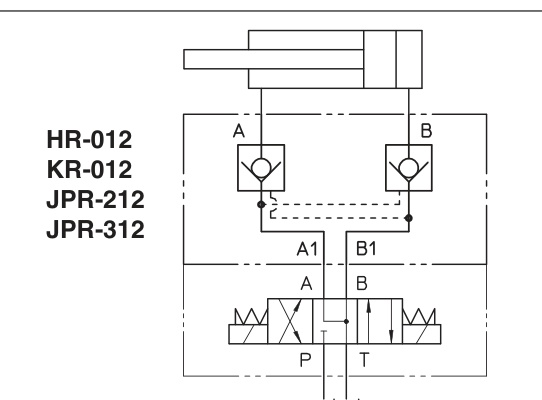

Гідравлічна схема
Символ конфігурації 12 спільний для HR-012, KR-012, JPR-212 і JPR-312: два керовані зворотні клапани між портами A-A1 і B-B1, під ними — розподільник, який подає керувальний тиск.
Технічні характеристики
| Тип | Керований (пілотний) зворотний клапан модульного монтажу |
| Конфігурація | 12 — подвійний, діє на лінії A і B |
| Типорозмір | ISO 4401 розмір 10 (CETOP 5) |
| Посадкова поверхня | ISO 4401-05-04-0-05 |
| Максимальний тиск | 315 бар |
| Максимальна витрата | 120 л/хв |
| Тиск відкриття пружини | 4 бар (стандарт 0,5 бар) |
| Співвідношення площ | 3,3 : 1 |
| Ущільнення | NBR (стандарт); опції PE — FKM, BT — HNBR |
| Температура рідини | −20…+60 °C (NBR) |
| Температура довкілля | −30…+70 °C |
| Діаметр портів A, B, P, T | Ø11,2 мм (макс.) |
| Клас чистоти рідини | ISO 4406 21/19/16 (NAS 1638 клас 10) |
| Положення монтажу | будь-яке |
| Маса | 2,3 кг |
| Номер серії | 35 |

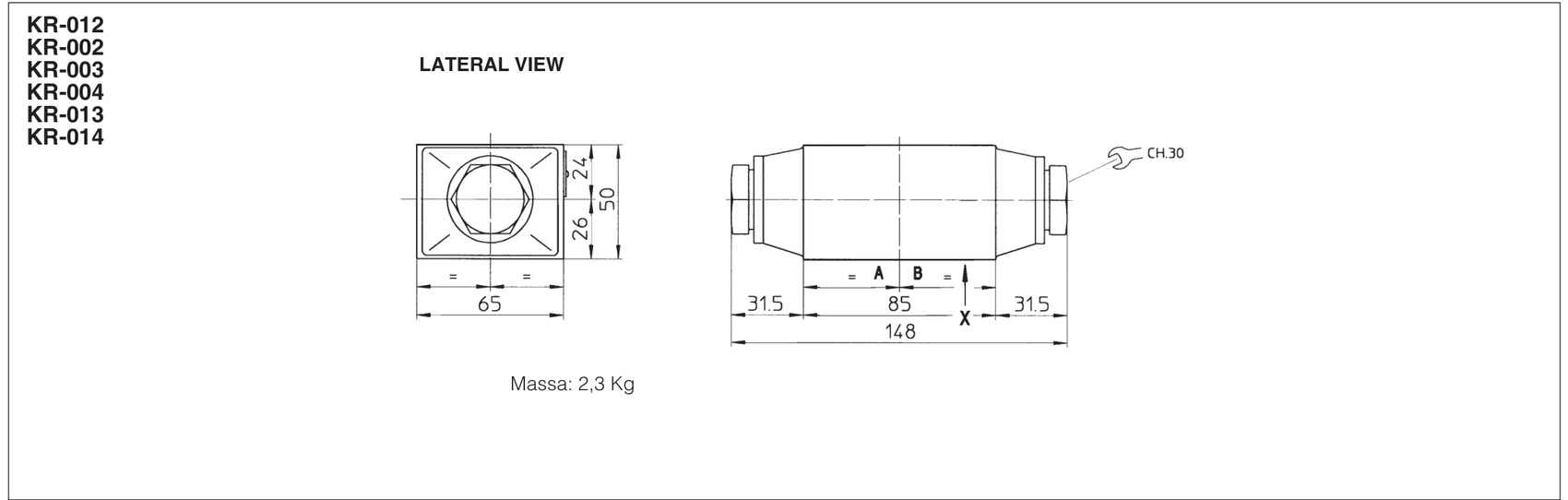

Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Переваги
- Замикає обидві лінії: вантаж утримується без підживлення насосом, а розподільник можна вимикати повністю
- Тиск відкриття 4 бар замість стандартних 0,5 — клапан не «дзвенить» на пульсаціях і не відкривається від інерційного підпору
- Модульний стик: ставиться під розподільник без жодної трубної обв'язки
- Робота в будь-якому положенні; ущільнення під мінеральну оливу, а за замовленням — під вогнестійкі рідини HFDU/HFC
Застосування
Утримання вантажу на гідроциліндрах підйомників, пресів, затискних пристроїв і маніпуляторів; захист від самовільного опускання стріли й від просідання плити преса під час паузи.
Питання і відповіді
Чим це відрізняється від звичайного зворотного клапана?
Звичайний пропускає рідину лише в один бік і відкрити його «ззовні» не можна. Керований відкривається пілотним тиском із протилежної лінії, тож замкнений циліндр можна рушити в обидва боки.
Який тиск потрібен для відкриття?
Приблизно втричі менший за утримуваний: співвідношення площ 3,3 : 1. Плюс подолати пружину — у цьому виконанні 4 бар.
Чи можна поставити його на розподільник CETOP 3?
Ні. KR-0 — це типорозмір 10 (CETOP 5). Для CETOP 3 у цій самій серії є HR-0.
Чи тримає він вантаж без живлення?
Так — саме для цього конфігурація 12 і призначена: обидві лінії замкнено запірними елементами, а не золотником розподільника, у якого завжди є перетікання.
