Захисні (back-up) кільця
У каталозі HYDRAULIC.UA — 4 серії захисних кілець Kastas на 377 типорозмірів, діаметри Ø4.8–316 мм. Захисне кільце ставлять поряд з ущільненням або кільцем круглого перерізу, щоб під тиском гуму не видавлювало у монтажний зазор. Це недорогий елемент, який рятує основне ущільнення.
Матеріали — термоеластопласт TPE (266 типорозмірів) і фторопласт PTFE (108). Обидва тримають форму під високим тиском і не течуть у зазор між деталями.
Навіщо потрібне захисне кільце
Під високим тиском мʼяке ущільнення намагається затекти в зазор між поршнем і гільзою. Захисне кільце перекриває цей зазор жорстким матеріалом і не дає гумі видавлюватися. Так основне ущільнення не руйнується вздовж кромки.
- Пряме кільце — суцільне, ставиться з одного боку ущільнення.
- Розрізне (спіральне) — легше монтується у глуху канавку.
- Пара кілець — для двобічного тиску ставлять з двох сторін.
Як підібрати захисне кільце
Захисне кільце підбирають під розмір ущільнення або кільця круглого перерізу, яке воно захищає. Головне — діаметр канавки й монтажний зазор.
- Діаметр канавки — той самий, що в основного ущільнення.
- Робочий тиск — що вищий, то потрібніше жорсткіше кільце.
- Напрямок тиску — одно- чи двобічний, від цього залежить кількість кілець.
Матеріали захисних кілець
Термоеластопласт поєднує пружність і стійкість до видавлювання. Фторопласт тримає найвищий тиск і хімічно інертний, тож пасує до агресивних середовищ.
| Матеріал | Типорозмірів |
|---|---|
| термоеластопласт (TPE) | 266 |
| фторопласт (PTFE) | 108 |
Серії захисних кілець
Оберіть серію за типом канавки й тиском. Найповніша серія K81 (269 типорозмірів) закриває більшість стандартних посадок.

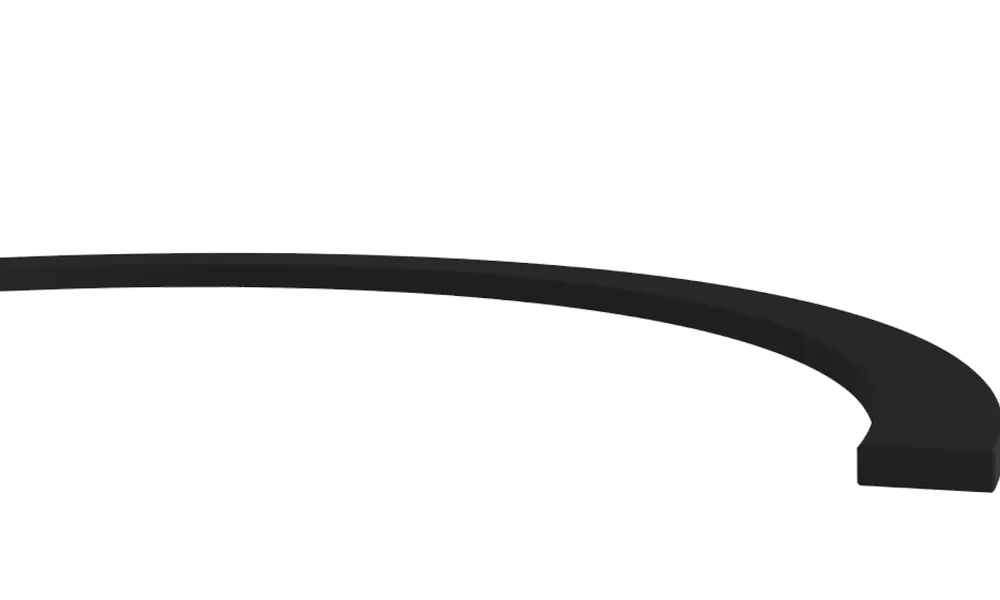

- Захисне кільце K81 — 269 типорозмірів
- Захисне кільце K801 — 62 типорозміри
- Захисне кільце K800 — 25 типорозмірів
- Захисне кільце KKT — 21 типорозмір
Де застосовують захисні кільця
Захисні кільця ставлять у циліндрах високого тиску, гідрозамках і клапанах поряд з кільцями круглого перерізу. Серія K81 (269 типорозмірів) — базова, K801 (62) і K800 (25) закривають специфічні профілі.
Чому вигідно замовляти на HYDRAULIC.UA
- Правильна пара — підберемо захисне кільце точно під ваше ущільнення чи кільце круглого перерізу.
- 377 типорозмірів — TPE і PTFE у діапазоні Ø4.8–316 мм.
- Дані Kastas — розміри й САП-коди з каталогу виробника.
- Доставка по Україні — HYDRAULIC.UA відправляє під замовлення з прозорим строком.
Поширені запитання
Навіщо захисне кільце, якщо є ущільнення?
Під високим тиском ущільнення видавлюється у зазор і руйнується вздовж кромки. Жорстке захисне кільце перекриває зазор і продовжує ресурс манжети.
З якого боку ставити кільце?
З боку, протилежного тиску, куди намагається затекти гума. За двобічного тиску ставлять пару кілець з обох сторін.
TPE чи PTFE — що обрати?
Термоеластопласт універсальний і дешевший. Фторопласт тримає вищий тиск і стійкий до хімії, його беруть для агресивних середовищ.
