Шевронні ущільнення (V-манжети)
У розділі HYDRAULIC.UA — 7 серій шевронних ущільнень Kastas на 191 типорозмір, діаметри Ø8–450 мм. Шевронне ущільнення — це набір V-подібних манжет, складених у пакет. Кожна манжета тримає частину тиску, тому пакет витримує високі навантаження і легко нарощується під потрібний ресурс.
Основа — багатошарові набори з тканини, поліацеталю й нітрилу (123 типорозміри) та поліуретан (54). Пакет підбирають під висоту канавки, додаючи або прибираючи проміжні манжети.
Як працює шевронний пакет
V-подібні манжети вкладені одна в одну, наче конуси. Тиск розкриває їхні кромки й притискає до штока та стінки канавки. Що вищий тиск, то щільніше змикаються манжети — пакет самоущільнюється.
- Опорне кільце (низ) — тримає форму пакета знизу.
- Проміжні V-манжети — робочі елементи, їх кількість задає ресурс.
- Натискне кільце (верх) — замикає пакет і задає початковий притиск.
Матеріали шевронних ущільнень
Багатошарова тканина з поліацеталем і нітрилом тримає високий тиск і стійка до зносу. Поліуретанові набори беруть для чистих гідросистем середнього тиску.
| Матеріал | Типорозмірів |
|---|---|
| поліацеталь (POM) + нітрил (NBR) + безазбестова тканина | 123 |
| поліуретан (PU) | 54 |
| поліацеталь (POM) + нітрил (NBR) | 12 |
| нітрил (NBR) | 2 |
Як підібрати шевронний набір
Шевронний набір підбирають за діаметром штока й висотою канавки. Від висоти залежить, скільки проміжних манжет вміститься у пакет.
- Діаметр штока — головний розмір набору.
- Висота канавки — задає кількість V-манжет у пакеті.
- Тиск — що вищий, то більше манжет ставлять.
Де застосовують шевронні ущільнення
Шевронні набори стоять у гідропресах, ковальському обладнанні й циліндрах надвисокого тиску. Серія K01 (135 типорозмірів) — основна, серії K152, K151 і K153 закривають спеціальні профілі.
Серії шевронних ущільнень
Оберіть серію за діаметром і типом канавки. Найповніша серія K01 (135 типорозмірів) закриває більшість пресового й важкого обладнання.
- Шевронне ущільнення K01 — 135 типорозмірів

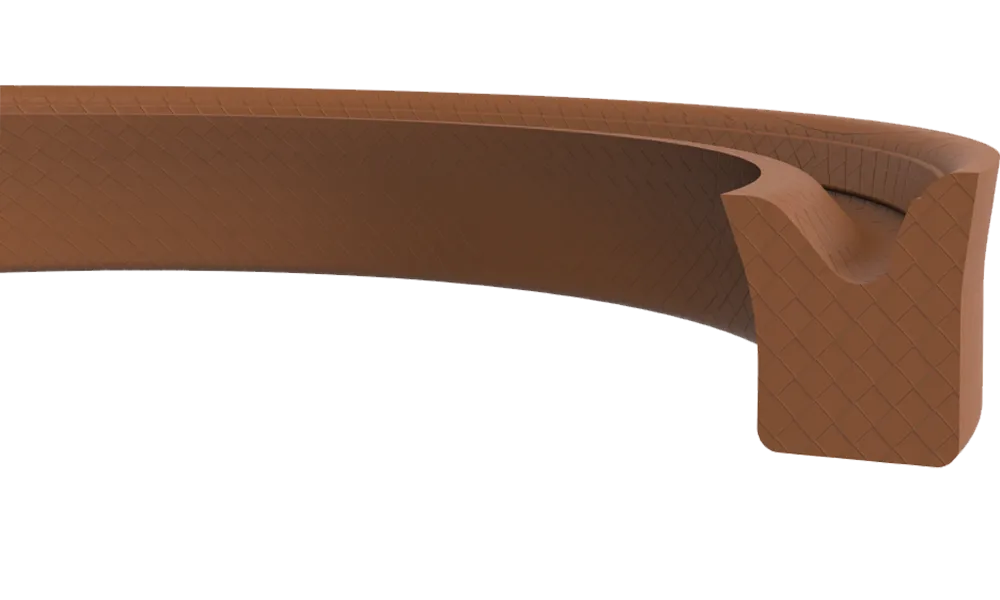

- Шевронне ущільнення K152 — 23 типорозміри

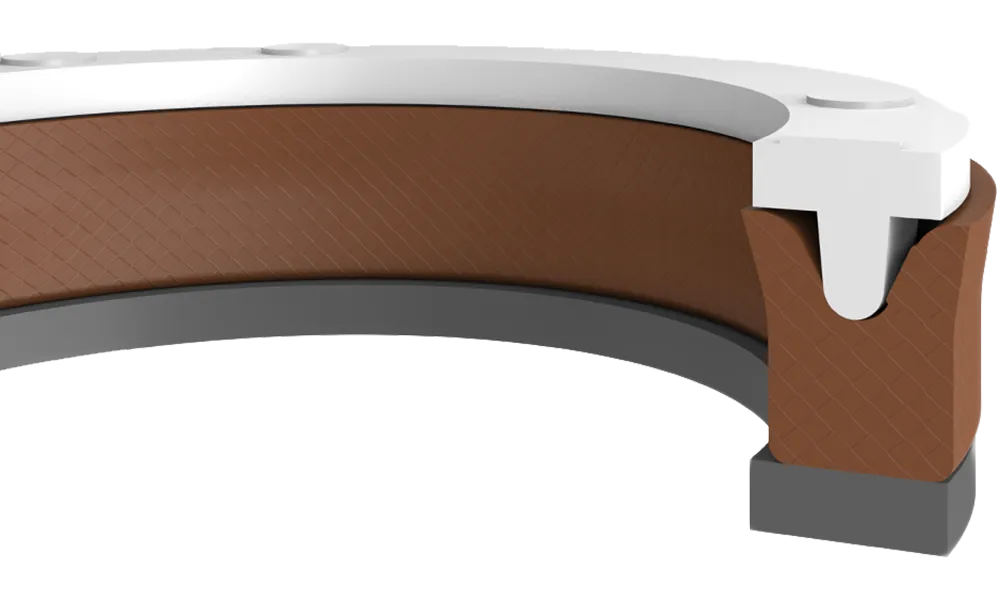

- Шевронне ущільнення K151 — 19 типорозмірів
- Шевронне ущільнення K153 — 5 типорозмірів
- Шевронне ущільнення K154 — 4 типорозміри
- Шевронне ущільнення K155 — 3 типорозміри
- Шевронне ущільнення K14 — 2 типорозміри
Чому вигідно замовляти на HYDRAULIC.UA
Шеврони вимагають точного підбору пакета — на HYDRAULIC.UA це роблять інженери:
- Розрахунок пакета — підкажемо кількість манжет під висоту вашої канавки.
- 191 типорозмір — від Ø8 до Ø450 мм у 7 серіях.
- Дані Kastas — склад набору й САП-коди з каталогу виробника.
- Доставка по Україні — під замовлення з прозорим строком.
Поширені запитання
Чому шеврон складається з кількох манжет?
Кожна V-манжета тримає частину тиску, тож пакет витримує високі навантаження. Змінюючи кількість манжет, регулюють ресурс під тиск.
Скільки манжет ставити у пакет?
Залежить від висоти канавки й тиску: чим вищий тиск, тим більше проміжних манжет. Точну кількість рахуємо за розміром.
Де застосовують шевронні ущільнення?
Там, де тиск надто високий для звичайної манжети: гідропреси, ковальське обладнання, циліндри важкого класу.
