WZZC6/32AB — модульний зворотний клапан PONAR Ду 6 із двома зворотними клапанами — у робочих каналах A і B. Ставиться «сендвічем» між монтажною плитою і гідророзподільником зі стиковою площиною ISO 4401-03 (CETOP 03). Обидві робочі лінії пропускають рідину в одному напрямку і самі замикаються у зворотному; тиск відкриття — 0,05 МПа, робочий тиск — до 35 МПа, витрата — до 60 л/хв.
Розшифровка коду WZZC6/32AB
- WZZC — зворотний клапан модульного (міжплитного) монтажу
- 6 — умовний розмір WN6 (Ду 6)
- 32 — серія 32 з ряду 30…39; приєднувальні та монтажні розміри в ряду незмінні
- AB — зворотні клапани в робочих каналах A і B
- без літери — ущільнення NBR (мінеральні оливи); V — FKM
Технічні характеристики
| Тип | Клапан зворотний модульного (стикового) монтажу |
| Канали зі зворотним клапаном | A і B |
| Умовний прохід | Ду 6 (WN6) |
| Стикова площина | ISO 4401-03-02-0-94 (CETOP 03) |
| Максимальний робочий тиск | 35 МПа (350 бар) |
| Максимальна витрата | 60 л/хв |
| Тиск відкриття | 0,05 МПа (0,5 бар) |
| Габарити | 64 × 47 × 30 мм |
| Робоча рідина | мінеральна олива |
| Номінальна в'язкість | 37 мм²/с за 55 °C |
| Діапазон в'язкості | 2,8…380 мм²/с |
| Температура рідини (у баку) | −20…+70 °C |
| Температура довкілля | −20…+70 °C |
| Чистота рідини | 20/18/15 за ISO 4406 |
| Ущільнення | NBR, кільця 9,25×1,78 — 4 шт. |
| Кріплення | 4 гвинти M5 класу 10.9 за ISO 4762, момент 9 Н·м (окреме замовлення) |
| Маса | 0,6 кг |
| Серія | 32 |
| Виробник | PONAR Wadowice |
| Країна виробництва | Польща |

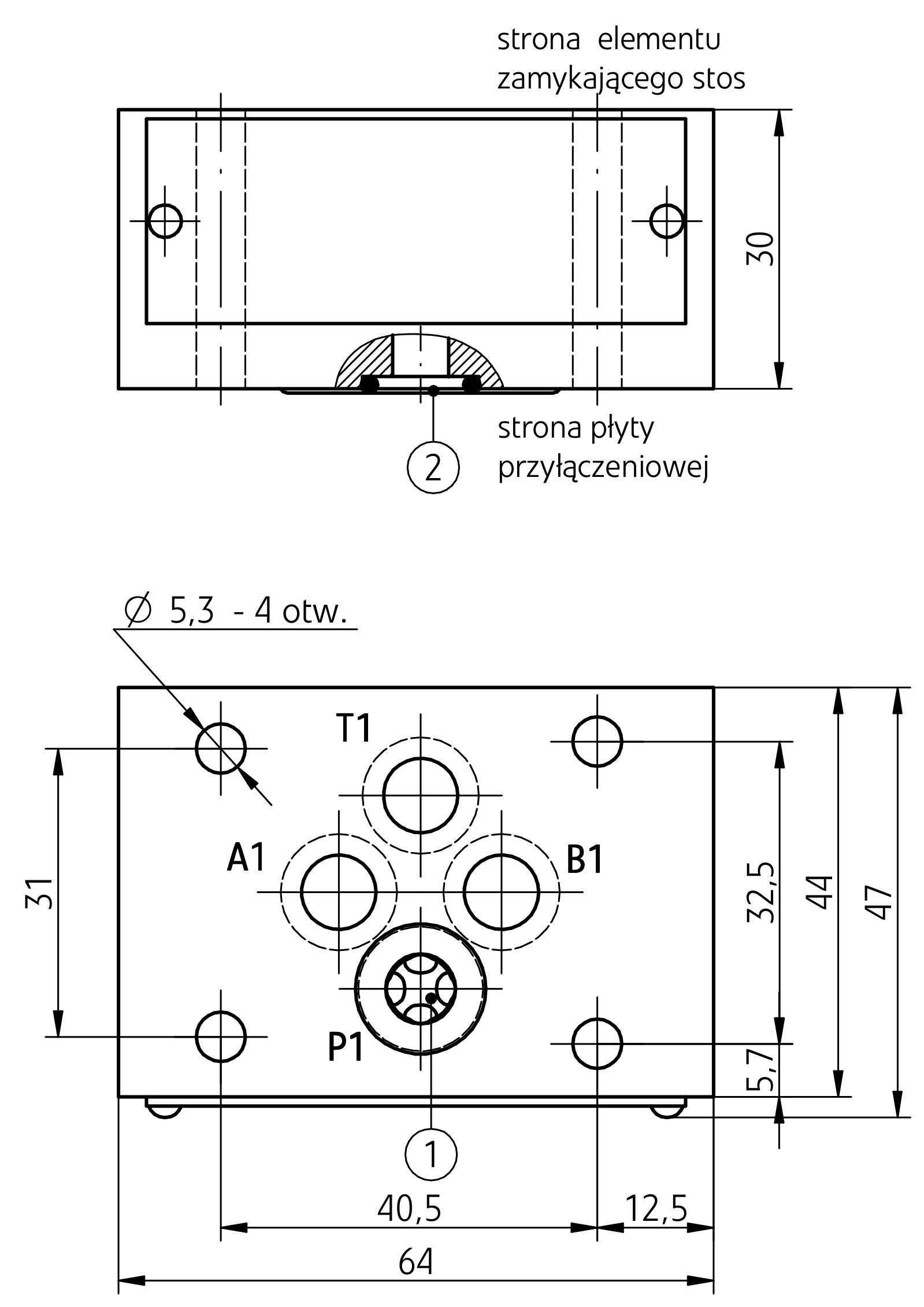

Габаритне креслення
Габаритні та приєднувальні розміри за паспортом виробника. PDF у вкладці «Файли».
Що дає це виконання
- Два зворотні клапани в одному модулі — замикає обидві робочі лінії
- Не займає місця в системі — стає в наявний стик між плитою і розподільником
- Тиск відкриття 0,05 МПа — мінімальні втрати на прямому потоці
- 350 бар робочого тиску при масі 0,6 кг
Де застосовується
Набори гідроапаратури CETOP 03: розв'язка споживачів, щоб потік із однієї секції не йшов у робочі лінії іншої, утримання тиску в лініях A і B. Монтажна плита ISO 4401-03 і гвинти M5 потрібної довжини замовляються окремо.
FAQ
У яких каналах стоять клапани?
У робочих каналах A і B — це позначають літери AB наприкінці коду. P і T проходять наскрізь.
Чи це гідрозамок?
Ні. Це прості зворотні клапани без керування: вони не відкриваються тиском протилежної лінії. Для керованого замикання потрібен гідрозамок Z2S6.
Який тиск відкриття?
0,05 МПа (0,5 бар).
Чи входять гвинти?
Ні, гвинти M5 класу 10.9 замовляються окремо: довжина залежить від кількості модулів у стосі. Кільця 9,25×1,78 (4 шт.) входять.
