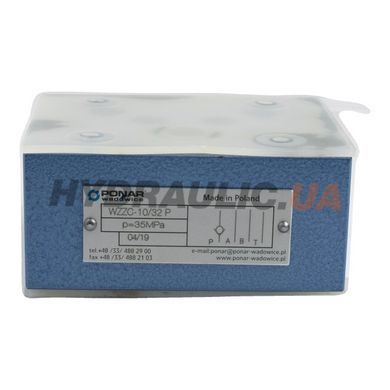

WZZC10-32P — модульний зворотний клапан PONAR Ду 10 зі зворотним клапаном у напірному каналі P. Ставиться «сендвічем» між монтажною плитою і гідророзподільником зі стиковою площиною ISO 4401-05 (CETOP 05) і окремого місця в гідросистемі не займає. Пропускає рідину від плити до розподільника і самочинно замикається у зворотному напрямку: тиск із контуру не повертається до насоса.
Розшифровка коду WZZC10-32P
- WZZC — зворотний клапан модульного (міжплитного) монтажу
- 10 — умовний розмір WN10 (Ду 10)
- 32 — номер серії з ряду 30…39; приєднувальні та монтажні розміри в ряду незмінні
- P — зворотний клапан стоїть у напірному каналі P
- без літери — ущільнення NBR (мінеральні оливи); V — FKM
Технічні характеристики
| Тип | Клапан зворотний модульного (стикового) монтажу |
| Канал зі зворотним клапаном | P |
| Умовний прохід | Ду 10 (WN10) |
| Стикова площина | ISO 4401-05-04-0-94 (CETOP 05) |
| Максимальний робочий тиск | 35 МПа (350 бар) |
| Максимальна витрата | 120 л/хв |
| Тиск відкриття | 0,05 МПа (0,5 бар) |
| Габарити | 91 × 73 × 40 мм |
| Кріплення | гвинти M6, момент 15 Н·м (окреме замовлення) |
| Робоча рідина | мінеральна олива |
| Номінальна в'язкість | 37 мм²/с за 55 °C |
| Діапазон в'язкості | 2,8…380 мм²/с |
| Температура рідини (у баку) | −20…+70 °C (рекомендовано 40…55 °C) |
| Температура довкілля | −20…+70 °C |
| Чистота рідини | ISO 4406 клас 20/18/15 |
| Ущільнення | NBR, кільця 12×2 — 5 шт. |
| Маса | 1,8 кг |
| Серія | 32 |
| Виробник | Ponar |
| Країна виробництва | Польща |

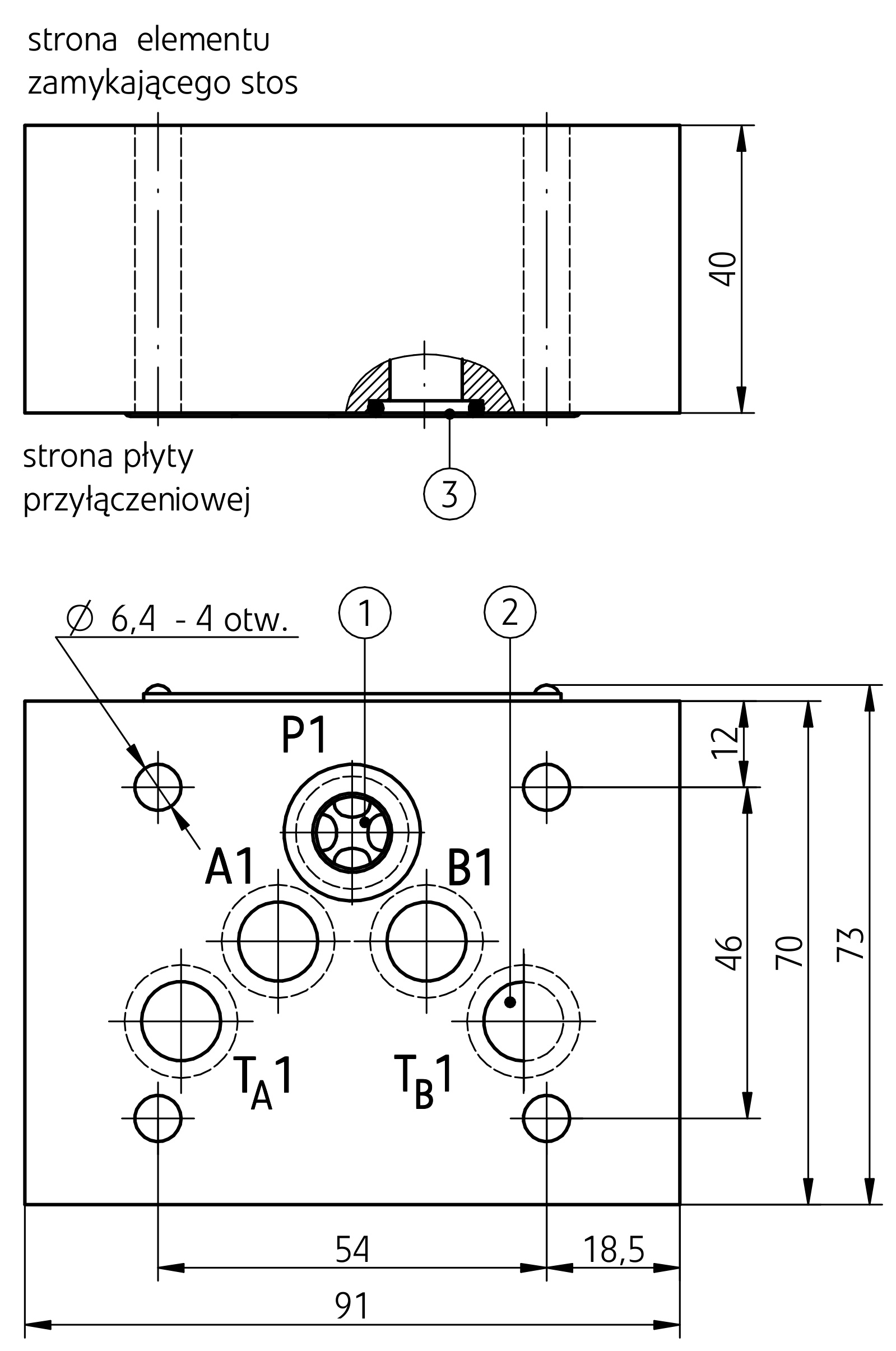

Габаритне креслення
Габаритні та приєднувальні розміри за паспортом виробника. PDF у вкладці «Файли».
Що дає це виконання
- Не займає місця в системі — стає в наявний стик CETOP 05
- Тиск відкриття 0,05 МПа — мінімальні втрати на прямому потоці
- 120 л/хв і 350 бар у корпусі масою 1,8 кг
- Серія 30…39 зберігає розміри — заміна без переробки набору
Де застосовується
Набори гідроапаратури CETOP 05 на пресах, верстатах і мобільній техніці: захист насоса від зворотного удару тиску, розв'язка кількох секцій із загальною напірною лінією, утримання тиску в контурі розподільника.
FAQ
У якому каналі стоїть клапан?
У напірному каналі P — це позначає літера P у коді. Канали A, B і T проходять наскрізь.
Який тиск відкриття?
0,05 МПа (0,5 бар).
Чи входять гвинти й ущільнення?
Кільця 12×2 (5 шт.) — за паспортом. Гвинти M6 замовляються окремо: довжина залежить від кількості модулів у стосі. Момент — 15 Н·м.
На якій рідині працює?
Мінеральна олива, в'язкість 2,8…380 мм²/с, клас чистоти 20/18/15 за ISO 4406, температура рідини −20…+70 °C.
