WZZC06-22A — модульний зворотний клапан PONAR Ду 6 серії 22 зі зворотним клапаном у робочому каналі A. Ставиться «сендвічем» між монтажною плитою і гідророзподільником зі стиковою площиною ISO 4401-03 (CETOP 03). Пружина притискає конус до сідла в корпусі: рідина проходить у каналі A в одному напрямку, а у зворотному клапан закривається сам — навантаження не просідає, поки розподільник у нейтралі.
Серія 22 описана в карті виробника WK 450 355 (редакція 04.2003): 32 МПа і 20 л/хв. Чинна серія 32 розрахована на 35 МПа і 60 л/хв — при заміні звіряйте витрату.
Розшифровка коду WZZC06-22A
- WZZC — зворотний клапан модульного (міжплитного) монтажу
- 06 — умовний розмір NG6 (Ду 6)
- 22 — серія 22 з ряду 20…29; приєднувальні та монтажні розміри в ряду незмінні
- A — зворотний клапан у робочому каналі A
- без літери — ущільнення для мінеральних олив; V — для фосфатних ефірів
Технічні характеристики
| Тип | Клапан зворотний модульного (стикового) монтажу |
| Канал зі зворотним клапаном | A |
| Умовний прохід | Ду 6 (NG6) |
| Стикова площина | ISO 4401-03 (CETOP 03) |
| Максимальний робочий тиск | 32 МПа (320 бар) |
| Номінальна витрата (за 6 м/с) | 20 л/хв |
| Тиск відкриття | 0,05 МПа (0,5 бар) |
| Габарити | 64 × 48 × 30 мм |
| Робоча рідина | мінеральна олива |
| Номінальна в'язкість | 37 мм²/с за 55 °C |
| Діапазон в'язкості | 2,8…380 мм²/с |
| Температура рідини (у баку) | −20…+70 °C (оптимально 40…55 °C) |
| Фільтрація | до 16 мкм (рекомендовано 10 мкм) |
| Ущільнення | кільця 9,2×1,8 — 4 шт. |
| Маса | 0,6 кг |
| Серія | 22 |
| Виробник | PONAR Wadowice |
| Країна виробництва | Польща |

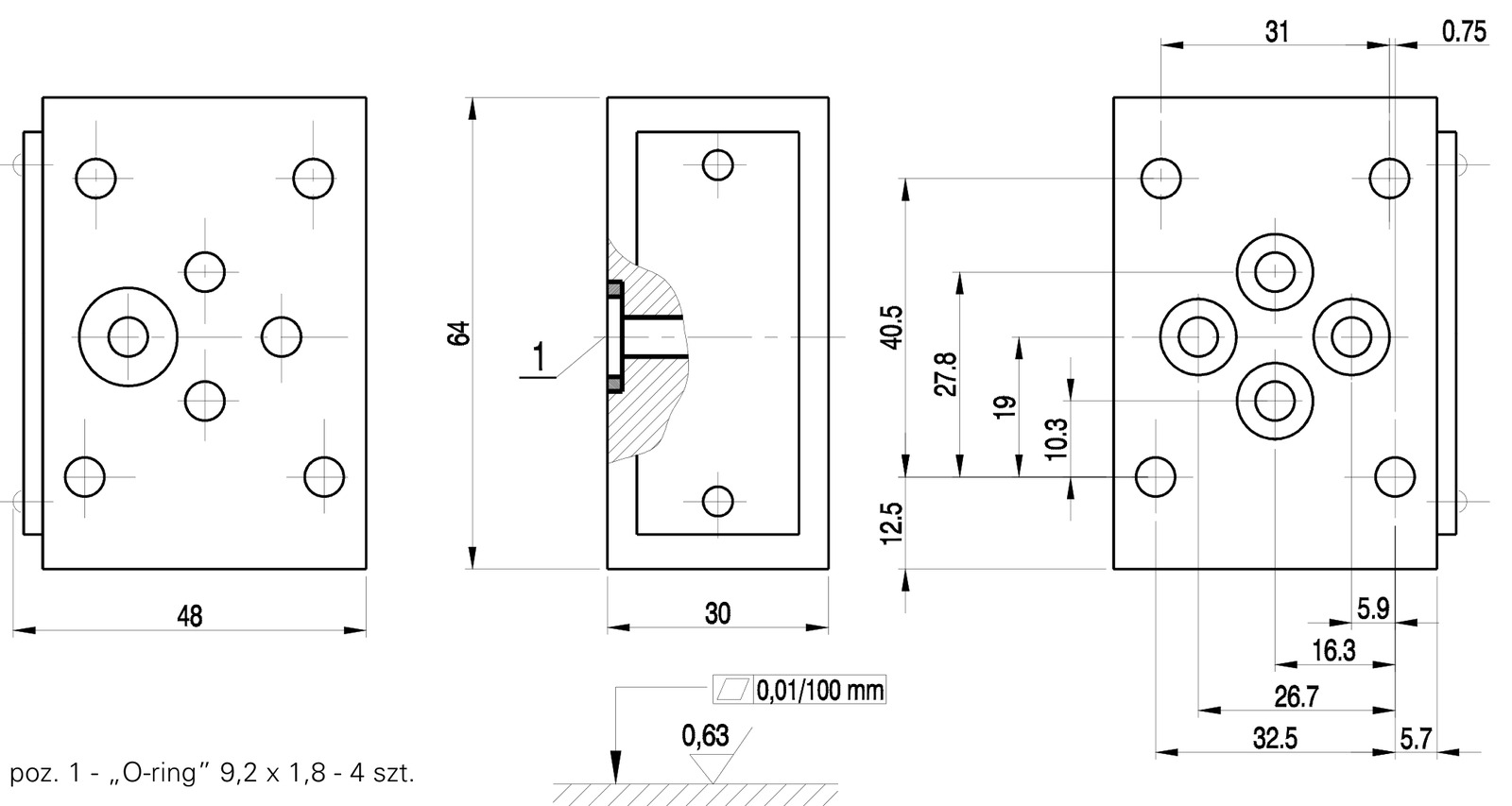

Габаритне креслення
Габаритні та приєднувальні розміри за паспортом виробника. PDF у вкладці «Файли».
Що дає це виконання
- Не займає місця в системі — стає в наявний стик між плитою і розподільником
- Тиск відкриття 0,05 МПа — малий перепад на прямому потоці
- Замикає тільки лінію A, решта каналів проходить наскрізь
- Серія 20…29 зберігає розміри — пряма заміна клапана серії 22
Де застосовується
Набори гідроапаратури CETOP 03 із невеликою витратою: утримання навантаження в лінії A, розв'язка споживачів у наборі. Монтажна плита ISO 4401-03 і гвинти M5 потрібної довжини замовляються окремо.
FAQ
У якому каналі стоїть клапан?
У робочому каналі A — це позначає літера A наприкінці коду. Для інших каналів були виконання P, B, T і AB.
Яку витрату тримає?
За картою серії 22 — 20 л/хв; графік перепаду тиску побудований до 20 л/хв. Для більшої витрати потрібна серія 32 (60 л/хв).
Який тиск відкриття?
0,05 МПа (0,5 бар).
Чи входять ущільнення?
Так, 4 кільця 9,2×1,8 входять до клапана. Гвинти кріплення замовляються окремо.
