Фланець-адаптер 1RPGA034/30-M під шланг DN19 (3/4″), Гр.1 (НШ 10), сталь | OMT, Італія

Фланець-адаптер OMT 1RPGA034/30-M — сталева монтажна плита (zincata bianca, біле цинкове покриття) для встановлення шестеренного насоса групи 1 (НШ 10) на гідробак або трубопровід всмоктувальної лінії. Прямокутна плита з різьбовим отвором — серія RPGA. Розболтовка кріплення до плити насоса 30 мм, болти M6x20, ущільнення фланця — O-Ring артикул 121. Геометричні параметри: внутрішня посадка A=19 мм, B=40 мм, висота кріпильної частини D=10 мм, повна довжина L=40 мм.

Плита виконує дві функції: (1) механічне кріплення корпусу насоса до бака або проміжного фланця рами; (2) ущільнений перехід всмоктувального каналу від різьбового штуцера до прямокутного фланця насоса. -M — комплект метричних гвинтів, шайб і O-Ring (біле цинкування). Сталеве виконання з білим цинком — антикорозійний захист зовнішніх поверхонь і різьби, рекомендований діапазон робочих температур −20…+80 °C (відповідає діапазону мінеральних масел і NBR-ущільнень).

OMT Industries S.p.A. (Бреша, Італія) — спеціалізується на гідравлічних адаптерах, фланцях, фітингах, клапанах і фільтрувальній арматурі для мобільної гідравліки. Серія RPGA закриває потреби монтажу шестеренних насосів груп 1–4 (НШ 10–100) на тиск до 250 бар. Артикул виробника — 1RPGA034/30-M.

Технічні характеристики

Габаритне креслення

Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».

Переваги

• Заводська геометрія OMT — повна сумісність з фланцем шестеренних насосів групи 1
• Сталь з білим цинком — антикорозійний захист і довговічність на всмоктуванні
• O-Ring у комплекті — готовий до встановлення без додаткових покупок
• -M — комплект метричних гвинтів, шайб і O-Ring (біле цинкування) у поставці
• Прямокутна плита — спрощує монтаж на плоский торець бака або кронштейн рами

Застосування

Адаптери RPGA встановлюються між шестеренним насосом і гідробаком (або проміжним кронштейном) у спецтехніці: самоскиди, евакуатори, маніпулятори, сільгосптехніка, комунальні машини. Конкретно група 1 відповідає насосам НШ 10 — типорозміри 10–100 см³/об. Фланець потрібен у схемах, де насос монтується вертикально на бак або горизонтально на кронштейн із прямою всмоктувальною магістраллю.

Корисне: не впевнені, яка різьба на з'єднанні? Визначте її онлайн: як визначити різьбу фітинга за діаметром і кроком.

Часті питання

Що означає «-M» у позначенні артикула?
Літера M — комплект метричних гвинтів, шайб і O-Ring (біле цинкування) у поставці.

Чи входять болти у комплект?

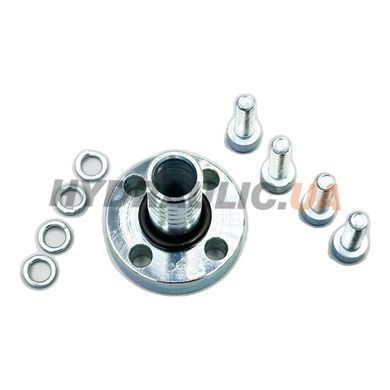

Так. Постачання включає сам фланець, комплект метричних болтів M6x20 (зазвичай 4 шт.), плоскі шайби і ущільнювальний O-Ring артикул 121. Достатньо для монтажу насоса без додаткових покупок.

Як визначити групу насоса для вибору фланця?
Група вказана в маркуванні насоса (1, 2, 3, 3.5, 4) або вираховується через робочий об'єм: група 1 — до 22 см³, група 2 — 4–60 см³, група 3 — 22–105 см³, група 3.5 — 53–125 см³, група 4 — 75–230 см³. У сумніві — звіртеся з документом виробника насоса.
