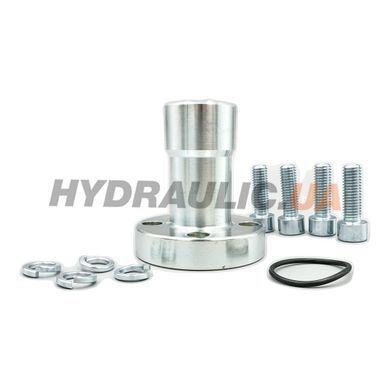

FI2-012-M — прямий різьбовий фланець OMT типу FI для шестеренного насоса групи 2. На відміну від плоского фланця F, у FI є подовжений патрубок (L=60 мм) з внутрішньою різьбою BSP 1/2″ — штуцер рукава вкручується далі від корпусу насоса, вільніше працювати ключем. Розболтовка 40 мм, 4 отвори; суфікс «-M» означає комплект: метричні гвинти M8×25, шайби та O-ring 2100. Матеріал — сталь з білим цинкуванням.
Розшифровка коду FI2-012-M
- FI — прямий фланець із патрубком і внутрішньою різьбою
- 2 — група насоса 2
- 012 — різьба BSP 1/2″
- M — комплект: метричні гвинти, шайби, O-ring (біле цинкування)
Технічні характеристики
| Тип | FI — прямий, внутрішня різьба |
| Група насоса | 2 |
| Різьба (A) | BSP 1/2″ |
| Розболтовка (I) | 40 мм |
| Фланець (B) | 54 мм |
| Довжина (L) | 60 мм |
| Діаметр патрубка (D) | 28,5 мм |
| Товщина фланця (H) | 12 мм |
| Кріплення | 4 отвори, гвинти M8×25 |
| O-ring | 2100 |
| Матеріал | сталь, біле цинкування |
| Виробник | OMT |
| Країна виробництва | Італія |
Габаритне креслення
Габаритні та приєднувальні розміри — за паспортом виробника.
Переваги
- Гвинти, шайби й O-ring у комплекті — нічого не докуповувати
- Подовжений патрубок — зручний доступ ключем до штуцера
- Сталь з цинкуванням
Де застосовується
Під'єднання рукавів до всмоктувального чи напірного порту шестеренних насосів групи 2 з розболтовкою 40 мм на гідростанціях і мобільній техніці.
FAQ
Як підібрати фланець до насоса?
За групою насоса і розболтовкою: для групи 2 відстань між осями отворів — 40 мм. Різьбу (1/2″) обирають під потрібний рукав.
Чим FI відрізняється від F?
F — плоский фланець із різьбою в самій плиті; FI має патрубок довжиною 60 мм, і різьба винесена вперед.
Що входить у комплект «-M»?
Метричні гвинти M8×25, шайби та ущільнювальне кільце O-ring 2100, усе з білим цинкуванням.
Який матеріал?
Сталь з білим цинковим покриттям — за каталогом OMT.
