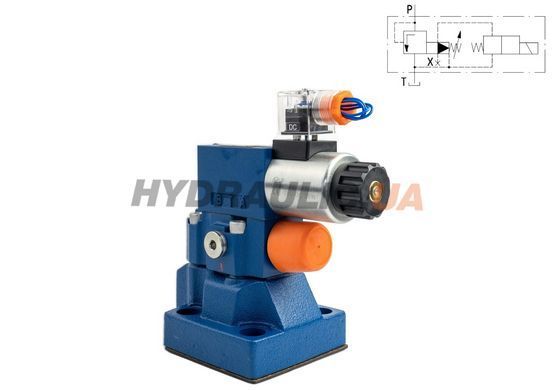

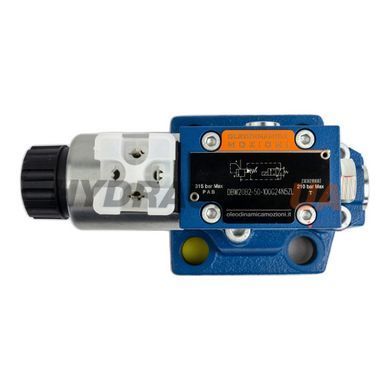

DBW20B2-50-100G24N9Z5L — клапан запобіжний пілотний з електророзвантаженням Mozioni типорозміру Ду 20. Клапан складається з головного ступеня із золотниковим картриджем і пілотного ступеня з елементами налаштування: тиск каналу P діє на головний золотник, а через дроселі керування — на кульку пілота; щойно тиск перевищує затяжку пружини, кулька відкривається і головний золотник з'єднує P з T. Максимальний тиск налаштування 100 бар (10 МПа), пропускна здатність до 500 л/хв.
Виконання DBW відрізняється від DB вбудованим розподільником: подача напруги на котушку 24 В DC з'єднує камеру пружини з баком і розвантажує насос — тиск у системі падає до нуля, а привід працює далі. Це нормально відкрите виконання.
Розшифровка коду DBW20B2-50-100G24N9Z5L
| DBW | пілотний запобіжний клапан з розвантаженням соленоїдом |
| 20 | типорозмір Ду 20 |
| B | нормально відкритий |
| 2 | регулювальний гвинт під захисним ковпачком |
| 50 | серія 50 |
| 100 | максимальний тиск налаштування 100 бар (10 МПа) |
| G24 | живлення котушки 24 В DC |
| N | з ручним дублюванням |
| L | електророз'єм із сигнальною лампою |

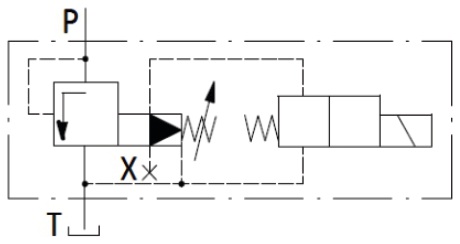

Гідравлічна схема
Схема цього виконання з таблиці схем паспорта DB&DBW: DBW…/… — пілотний клапан із вбудованим розподільником розвантаження. Окремих портів X або Y у цьому артикулі немає — керування і дренаж внутрішні.
Технічні характеристики
| Типорозмір | Ду 20 |
| Тип | пілотний запобіжний клапан, розвантаження соленоїдом |
| Монтаж | плитний (стиковий) монтаж |
| Максимальний тиск налаштування | 100 бар (10 МПа) |
| Максимальна витрата | 500 л/хв |
| Робочий тиск у портах A, B, X, P | 350 бар |
| Максимальний протитиск у порту Y або T | до 160 бар (AC), до 210 бар (DC) |
| Живлення котушки | 24 В DC |
| Температура робочої рідини | −20…+80 °C |
| Тонкість фільтрації | 25 мкм |
| Корпус | лиття, фосфатоване покриття |
| Виробник | Oleodinamica Mozioni, Італія |
| Гарантія | 12 міс |

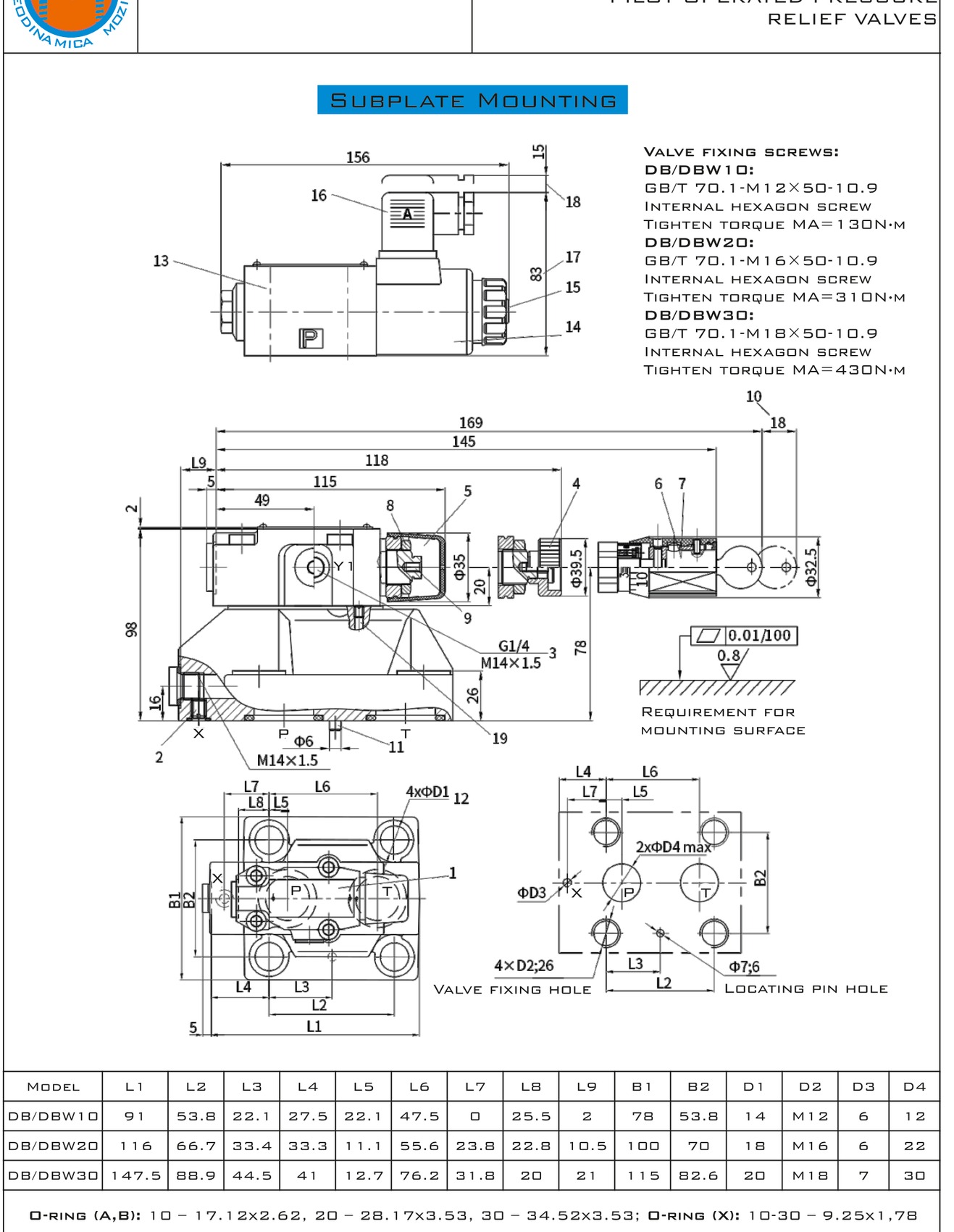

Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Що дає ця комплектація
- Пілотна схема: тиск тримається стабільно у всьому діапазоні витрати, перепад на головному золотнику малий
- Ступінь налаштування 100 бар (10 МПа) — пружина підібрана саме під цей діапазон
- Пропускна здатність до 500 л/хв без переходу на більший типорозмір
- Плитний монтаж — клапан стає на плиту або секцію блока без перехідників
- Розвантаження насоса сигналом 24 В DC — привід не зупиняється між циклами
Де застосовується
Гідростанції пресів, ливарних і формувальних машин, підіймальні механізми, гідроприводи будівельної та комунальної техніки — скрізь, де тиск насоса треба обмежити й утримати стабільним при змінній витраті, а між циклами розвантажити насос.
Який максимальний тиск налаштування DBW20B2-50-100G24N9Z5L?
100 бар (10 МПа). Робочий тиск у портах A, B, X, P — до 350 бар.
Скільки рідини пропускає клапан цього типорозміру?
До 500 л/хв — паспортна межа для Ду 20.
Чим DB відрізняється від DBW?
DB лише обмежує тиск. DBW має вбудований розподільник: напруга на котушці розвантажує насос до нуля, зняття напруги повертає налаштований тиск.
Чи потрібна окрема монтажна плита?
Так: виконання без літери G ставиться на плиту, приєднувальні розміри — на габаритному кресленні вище.
