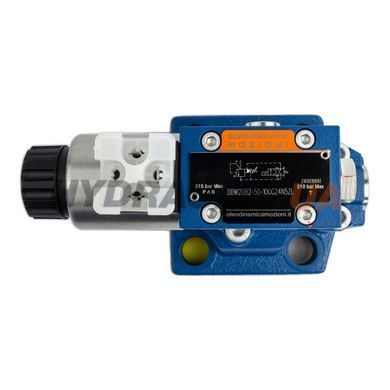

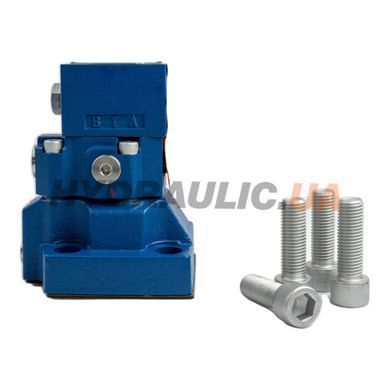

Предохранительный клапан модульного монтажа DBW20B2-50-100G24N9Z5L производства Oleodinamica Mozioni (Италия) — пилотный разгрузочный клапан типоразмера NG20 (ISO 4401-07) с электромагнитным управлением 24V DC. Вариант B2 — внутреннее пилотирование без отдельной пилотной линии X. Максимальное давление настройки 100 bar, расход до 400 л/мин. Клеммное соединение DEUTSCH Z5L.
Расшифровка артикула DBW20B2-50-100G24N9Z5L
| DBW | Pilot-operated solenoid pressure unloading valve |
| 20 | Типоразмер NG20 (ISO 4401-07) |
| B2 | Вариант B, исполнение 2 (внутреннее пилотирование) |
| 50 | Серия 50 (5-е поколение) |
| 100 | Максимальное давление настройки 100 bar |
| G24 | Соленоид DC 24V |
| N9 | Без ручного дублирования |
| Z5L | Разъём DEUTSCH Z5L |
Технические характеристики
| Производитель | Oleodinamica Mozioni, Италия |
| Артикул производителя | DBW20B2-50-100G24N9Z5L |
| Типоразмер | NG20 / ISO 4401-07 |
| Тип клапана | Пилотный разгрузочный (вариант B2), соленоид 24V DC |
| Максимальное давление настройки | 100 bar |
| Максимальный расход | 400 л/мин |
| Напряжение питания соленоида | 24V DC |
| Тип разъёма | DEUTSCH Z5L |
| Рабочая жидкость | Минеральное масло HLP/HM, вязкость 10–380 cSt |
| Материал уплотнений | NBR (стандарт) |
| Диапазон рабочих температур | −20°C … +80°C |
| Монтаж | Стыковой (модульный) на плиту ISO 4401-07 |
| Гарантия | 12 мес |
Габаритный чертёж
Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файли».
Аналоги и совместимость
Функциональный аналог: Bosch Rexroth DBW20B2 (серия 50). Oleodinamica Mozioni производит по лицензированной спецификации Rexroth серии 50. Монтажные размеры субплиты ISO 4401-07 идентичны оригиналу Rexroth. Версия 100 bar применяется в низкотиксовых системах NG20 где требуется дистанционная разгрузка.
Преимущества
- Вариант B (внутреннее пилотирование) — не требует отдельной линии X, упрощает монтаж и обвязку
- Настройка 100 bar — оптимально для среднетиксовых систем (прессы, подъёмники, сельхозтехника)
- NG20 до 400 л/мин — высокопроизводительные гидростанции и мобильные системы
- Разъём DEUTSCH Z5L — IP65, надёжная работа в сложных условиях
Типовое применение
Гидравлические системы среднего давления (до 100 bar): сельскохозяйственные машины, подъёмники, конвейерные системы, системы охлаждения и смазки с гидравлическим приводом, лёгкие промышленные прессы.
Почему для систем до 100 bar не используют DBW20B2-50-315?
Клапан на 315 bar в системе 100 bar будет работать надёжно, но предварительно настроенный клапан на 100 bar точнее и безопаснее для конкретной системы. Не требуется дополнительная перенастройка на месте монтажа.
В чём разница между DBW20B2 и DBW20A2?
Вариант A2 — внешнее пилотное давление через порт X. Вариант B2 — внутреннее пилотирование через внутренний канал клапана без отдельной линии X. B2 проще в монтаже, A2 — для схем с независимым пилотным давлением.
Совместим ли DBW20B2-50-100G24N9Z5L с субплитами Rexroth NG20?
Да. Mozioni производит по спецификации ISO 4401-07 (NG20), монтажные размеры идентичны Rexroth DBW20B. Клапан устанавливается на любую субплиту ISO 4401-07 без адаптаций.
Нужна ли отдельная субплита для установки?
Да, клапан крепится на стандартную субплиту ISO 4401-07 (NG20) или ISO 4401-08 (NG30) с гидроотверстиями P-T-A-B-Y. Mozioni поставляет оригинальные субплиты; также подходят Rexroth, Vickers, Atos.
