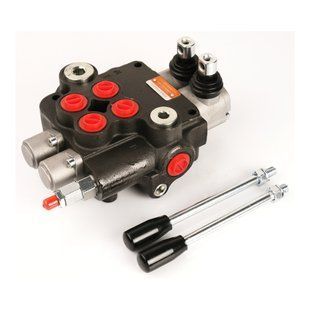

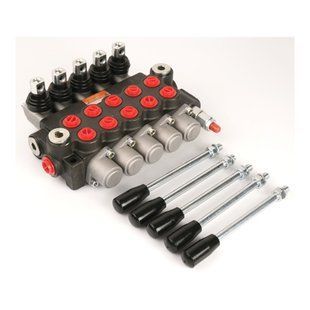

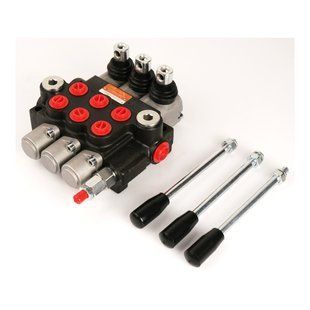

Гидрораспределитель — это гидроаппарат, который направляет поток масла от насоса к исполнительному механизму (гидроцилиндру или гидромотору) либо на слив в бак и тем самым управляет направлением движения этого механизма. Основа ассортимента — моноблочные золотниковые гидрораспределители Badestnost (Болгария) серий P40, Z50, P80, Z80 и P120, а также исполнения AmberLine (Китай) под размеры P40/P80.
Как работает гидравлический распределитель
У золотникового гидравлического распределителя четыре основных порта: P — от насоса, T — слив в бак, A и B — к цилиндру или гидромотору. Золотник, смещаясь в корпусе, соединяет P с A или B, а противоположную линию — со сливом. Распределители Badestnost имеют открытый центр: в нейтрали поток из P уходит на слив, и насос работает без нагрузки. В корпус встроены предохранительный клапан на входе и обратный клапан, а выход N (carry-over) передает поток на следующий распределитель, если на машине их несколько.
Золотник A1: в положении 1 — P→B, A→T; в 0 — линии перекрыты, масло от насоса проходит по каналу N на слив (или на следующий распределитель); в 2 — P→A, B→T. Пружина под положением — из него золотник возвращается в 0.
Какие бывают виды гидрораспределителей?
По способу управления гидрораспределители в каталоге разделены на четыре группы:
- С ручным управлением — золотник перемещает оператор рычагом, тросом или джойстиком. Гидрораспределители с ручным управлением ставят на трактор, КУН, дровокол, самосвальный прицеп, манипулятор.
- С ручным управлением и электрическим дублированием — к ручному рычагу добавлено электрогидравлическое управление ED3 каждой секцией, катушки 12 или 24 В. Распределителями с электрическим дублированием управляют и из кабины, и с места.
- Моноблочные с электромагнитным управлением — отдельное от ED3 исполнение Z50 и Z80 с кодом ES3 в артикуле; параметры каждого гидрораспределителя с электромагнитным управлением — в карточке.
- Диверторы — переключают один поток между двумя потребителями; Диверторы гидравлические бывают электромагнитные 6/2 и ручные краны-диверторы.
Отдельно собраны комплектующие и аксессуары (рукоятки, фиксаторы, клапаны, уплотнения — если меняете только деталь, ищите ее по серии корпуса) и джойстики и тросы управления. О схемах золотников и фиксации — на странице золотниковый гидрораспределитель.
Моноблочный, секционный или плитный гидрораспределитель?
У моноблочного гидрораспределителя все секции находятся в одном литом корпусе: состав секций задается на заводе и на месте не меняется. Секционный (наборный) состоит из отдельных секций, стянутых шпильками. Все серии Badestnost P40, Z50, P80, Z80 и P120 — моноблоки. Плитные распределители крепятся на монтажную плиту и работают в основном в промышленной гидравлике и на гидростанциях; они собраны в отдельной ветке — гидроаппаратура плитного монтажа.
Серии гидрораспределителей Badestnost
Цифра в названии P40, P80, P120 — номинальный расход в л/мин. Z50 — серия, которая заменила P40, Z80 — серия, которая заменила P80: шаг секций и резьбы портов те же, максимальное давление на входе поднято до 315 бар.
| Серия | Номинальный расход | Макс. давление P | Секций | Шаг секций | Резьбы портов (код G) |
|---|---|---|---|---|---|
| P40 | 40 л/мин | 250 бар | 1–7 | 35 мм | P, T G1/2; A, B G3/8 |
| Z50 | 50 л/мин | 315 бар | 1–8 | 35 мм | P, T G1/2; A, B G3/8 |
| P80 | 80 л/мин | 250 бар | 1–6 | 38 мм | P G1/2; T G3/4; A, B G1/2 |
| Z80 | 80 л/мин | 315 бар | 1–6 | 38 мм | P G1/2; T G3/4; A, B G1/2 |
| P120 | 120 л/мин (в наших карточках — редакция 2011) | 250 бар (ред. 2011) | 1–4 | 53 мм | G1″ |
На табличке распределителя серия обозначена латинской P. Штатный Р80-3/1-222 с МТЗ — другое изделие с другими портами и креплением; мы его не продаем, а как ставят болгарский P80/Z80 вместо него — в статье болгарский распределитель на МТЗ вместо Р80.
Как выбрать гидрораспределитель?
- Подача насоса → серия. Номинальный расход распределителя должен быть не меньше подачи насоса, которую берут из паспорта насоса или машины: до 50 л/мин — Z50 (P40 на 40 л/мин снята с производства, но еще есть в каталоге), до 80 л/мин — P80 или Z80, больше — P120.
- Количество потребителей → секции. Одна секция управляет одним цилиндром или гидромотором: две функции — двухсекционный, три — трехсекционный.
- Тип потребителя → золотник. Цилиндр двустороннего действия — золотник A; одностороннего (самосвал, подъем) — C; гидромотор — D, в нейтрали A и B соединены с баком; навесное на земле (отвал, щетка) — K или L с четвертой, плавающей позицией.
- Способ управления. Рычаг, трос или джойстик, электрическое дублирование ED3 — от этого зависит исполнение распределителя.
- Давление. 315 бар у Z50/Z80 — это максимальное давление корпуса, а предохранительный клапан с завода настроен на 180 бар, диапазон регулировки 120–250 бар; сверьте это с вашим насосом и цилиндрами.
Где купить гидрораспределитель
В HYDRAULIC.UA наличие и цена указаны в карточке каждой позиции, заказать можно на сайте или по телефону. Доставка по Украине, пункты выдачи в 31 городе, возврат товара в течение 30 дней. Не уверены в серии или золотнике — пришлите менеджеру артикул старого распределителя или опишите машину и насос, и мы подберем серию, секции и золотники.
Вопросы и ответы
Что делает гидрораспределитель?
Направляет масло от насоса в нужную полость цилиндра или гидромотора либо на слив. От положения золотника зависит, выдвигается шток или втягивается и в какую сторону вращается мотор.
Сколько секций нужно для трактора с КУН?
Столько, сколько функций нужно включать отдельно: стрела и ковш — две секции, с челюстью — три. Если стрела должна идти по земле, на ее секцию нужен плавающий золотник K или L.
Чем отличается Р40 от Р80?
Расходом и размерами: P40 — 40 л/мин, шаг секций 35 мм, рабочие порты G3/8; P80 — 80 л/мин, шаг 38 мм, рабочие порты G1/2, слив G3/4. Максимальное давление на входе у обоих — 250 бар. На замену выпускаются Z50 и Z80 с давлением до 315 бар.
