P40-1K15-GKZ1 — односекционный моноблочный гидрораспределитель Badestnost (Болгария) серии P40: номинальный расход 40 л/мин, максимальное давление на входе 250 бар, ручное управление рычагом. Секция — золотник K (4 позиции, 4-я — плавающая), позиционер 15 (фиксация во всех 4 положениях). Применение: навесное, которое должно ложиться на землю: отвал, щетка.
Как читать артикул P40-1K15-GKZ1
| Обозначение | Что означает |
|---|---|
| P40 | 1 секция, серия P40 |
| 1 после дефиса | параллельное подключение секций |
| K15 | золотник (буква) + позиционер (цифра) секции — см. таблицу ниже |
| G | резьба портов BSP (трубная цилиндрическая): P, T — G1/2; A, B — G3/8 |
| KZ1 | коробка рычага (KZ) + рукоятка (1); под трос заказывают исполнение V1 или ставят тросовый механизм на место коробки |
Состав секций
| Секция | Код | Золотник | Позиционер |
|---|---|---|---|
| 1 | K15 | K — 4 позиции, 4-я — плавающая | 15 — фиксация во всех 4 положениях |

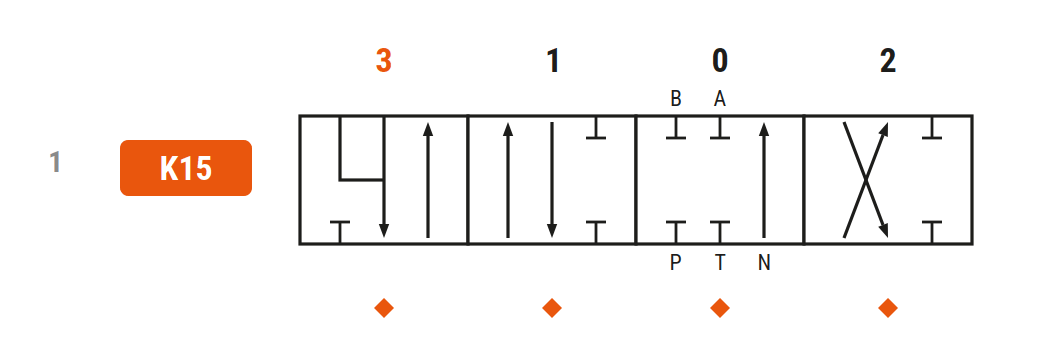

Схема золотников
Символы положений по каталогу Badestnost. Над прямоугольником — номер положения, под ним — поведение позиционера: пружина — из этого положения золотник возвращается в 0, оранжевый ромб — фиксируется. Цифры слева — номера секций.
Как читать схему: каждый прямоугольник — одно положение золотника, стрелки показывают, куда идет масло. P — вход от насоса, T — слив в бак, A и B — линии к цилиндру или гидромотору, N — канал открытого центра: пока все золотники в нейтрали, масло проходит по нему через распределитель на слив (или на следующий распределитель) и насос работает без нагрузки. Как только золотник сдвинут в рабочее положение, канал N перекрывается и вся подача идет на потребителя.
- Золотник K: положения 1, 0, 2 — как у A; четвертое положение 3 (плавающее) — за положением 1, золотник выдвинут: A и B соединены с T, канал N открыт.
Габариты
| Параметр | P40-1K15-GKZ1 |
|---|---|
| Габаритная длина блока | 85 мм |
| Расстояние между крайними отверстиями крепления | 60 мм |

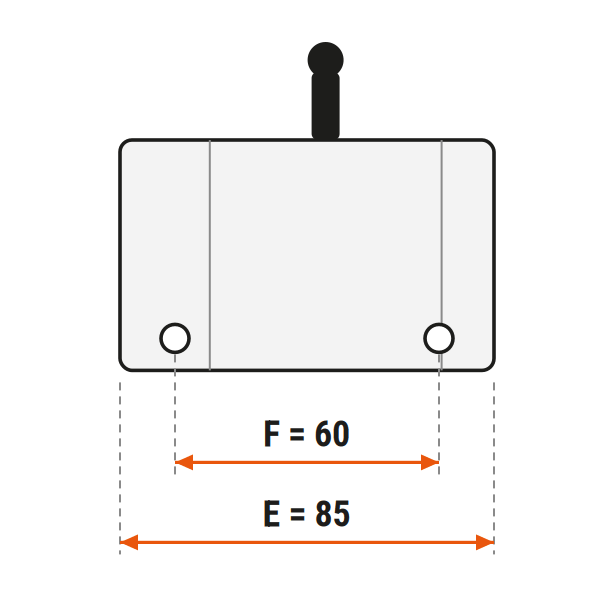

Эскиз схематичный, не в масштабе: E — габаритная длина блока, F — расстояние между крайними отверстиями крепления, мм.
Размеры — по каталогу Badestnost P40. Перед заменой старого блока сверьте расстояние между отверстиями крепления на машине.
Статус серии P40 и замена
Производитель заменил серию P40 серией Z50, на его сайте P40 больше нет. Шаг секций тот же (35 мм), резьбы портов одинаковые, давление на входе у Z50 — 315 бар. Отличается крепление: у P40 — 2 болта M8, у Z50 — 2 отверстия Ø9. Длина односекционного блока: P40 — 85 мм, Z50 — 88 мм; расстояние между крайними отверстиями крепления одинаковое — 60 мм.
Что еще понадобится
- Комплектующие и аксессуары к гидрораспределителям — рычаги, коробки рычагов, ремкомплекты
- Джойстики и тросы — для управления из кабины
- Как расшифровать артикул гидрораспределителя Badestnost
- Плавающее положение: какие золотники его дают
- P40 или Z50, P80 или Z80: что изменилось
Вопросы и ответы
Зачем плавающее положение?
В плавающем положении обе линии соединены с баком, и навесное свободно ложится на землю и копирует рельеф: отвал, щетка.
