Редукционный клапан стыкового (модульного) монтажа

Редукционные клапаны модульного монтажа

Редукционный клапан снижает давление в отдельной ветви до заданного и держит его, пока остальная система работает на полном. Это нужно, когда от одной станции питаются разные потребители: зажимной цилиндр должен давить 60 бар, а подача — 250. Предохранительный клапан здесь не поможет: он ограничивает давление всей системы, а редукционный — только своей линии за собой.

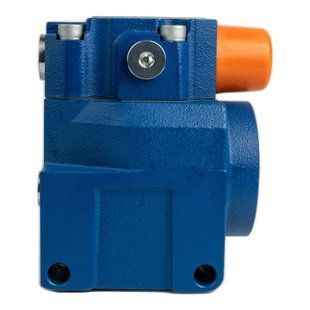

В разделе серии ZDR (модульные, ДУ 6 и ДУ 10) и DR (ДУ 10, 20, 30), 24 позиции в 10 карточках, производство Oleodinamica Mozioni (Италия). Давление на входе до 315 бар, давление редуцирования от 50 бар, расход от 30 до 400 л/мин. Буква G в артикуле (DR10G, DR20G) означает трубное присоединение вместо стыкового.

На что смотреть при подборе

• Диапазон редуцирования — выбирайте так, чтобы нужное давление было внутри диапазона пружины, а не на самом краю.
• Какая линия редуцируется — в модульных аппаратах это задано исполнением (A, B или P) и после монтажа не меняется.
• С обратным клапаном или без — обратный нужен, если жидкость должна возвращаться из редуцированной ветви свободно, минуя редуктор.
• Расход слива управления — в непрямых исполнениях часть потока постоянно идёт на слив, и это надо учесть в тепловом балансе станции.

Советские соответствия

Прямого соответствия для этой группы мы не публикуем: справочник советских аналогов, по которому сопоставлены предохранительные, дроссельные, обратные клапаны и гидрозамки, редукционных модульного монтажа не содержит. Выдумывать соответствие по похожести обозначения здесь нельзя — от давления редуцирования зависит усилие механизма. Нужна замена конкретного советского аппарата — напишите артикул, подберём по характеристикам.
