Хомуты пружинные

Хомут пружинный удерживает шланг на патрубке с постоянным усилием: стальная полоса поджимается сама, когда резина усаживается от холода или старения, поэтому периодически подтягивать соединение не нужно. Пружинные хомуты также называют самозажимными: они сами поджимаются, когда резина усаживается, и не имеют регулировочного винта. Хомуты, которые фиксируются сжатием ушек, — отдельная конструкция, их ищите в разделе хомуты с зажимами. В разделе — самозатягивающиеся хомуты MIKALOR W1 по стандарту DIN 3021 из оцинкованной стали: 29 типоразмеров для рукавов с наружным диаметром от 12 до 58 мм. Испанская компания MIKALOR специализируется именно на пружинных стальных креплениях для гибких шлангов и поставляет их более чем в 50 стран.

Принцип работы самозатягивающегося хомута

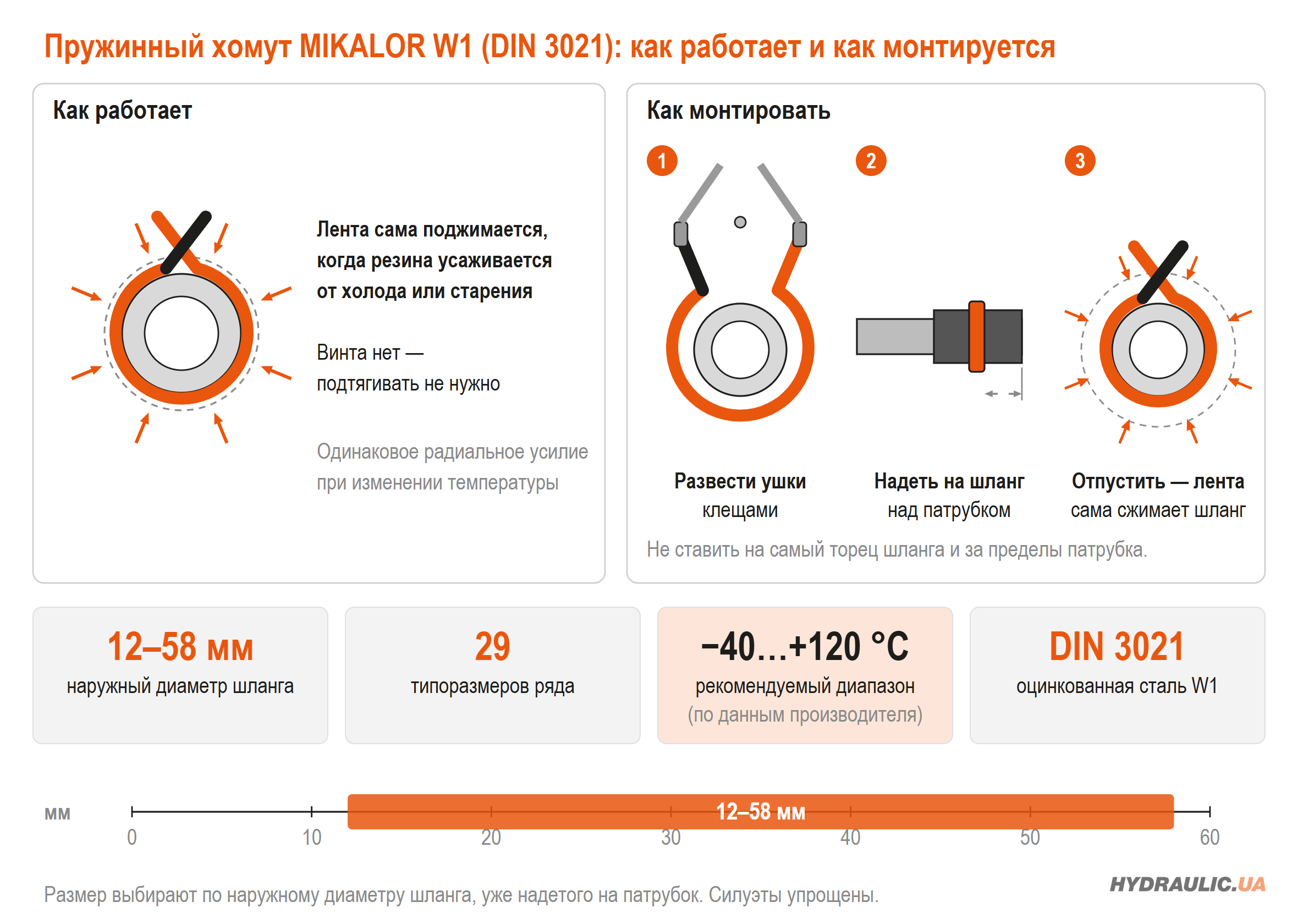

По сути это кольцо из стальной пружинной полосы с двумя ушками. В свободном состоянии его внутренний диаметр меньше диаметра шланга на патрубке. Ушки сводят клещами — кольцо раскрывается, его сдвигают в нужное место и отпускают. Полоса стремится вернуться к исходному размеру и равномерно обжимает рукав по всей окружности.

От червячного крепления такой хомут отличается поведением со временем. Резина под хомутом проседает, на холоде сжимается, в тепле расширяется. Червячный хомут фиксирует один размер, и после нескольких таких циклов соединение может начать подтекать. Пружинная полоса подстраивается под шланг сама. Производитель указывает, что конструкция W1 сохраняет одинаковое радиальное усилие независимо от перепадов температуры; рекомендованный диапазон — от −40 до +120 °C. Хомут рассчитан на тяжелые условия эксплуатации и допускает многократное использование.

Типичное место для него — резиновые рукава и патрубки, работающие без высокого давления, например в системе охлаждения. Для рукавов высокого давления в гидравлике пружинные хомуты не применяют: там соединение держит обжатая арматура.

Хомут пружинный MIKALOR W1: подбор по размеру

Частая ошибка — мерить патрубок или шланг, лежащий на столе. Размер выбирают по наружному диаметру рукава, уже надетого на патрубок: натянутая резина растягивается, и диаметр становится больше. Точнее всего замерить штангенциркулем собранное соединение. Если значение оказывается на границе диапазона, стоит проверить, не изношен ли патрубок и подходит ли сам шланг: хомут не исправит неверно подобранный рукав.

В разделе — 29 размеров MIKALOR W1: самый маленький рассчитан на рукав 12–14,2 мм, самый большой — на 46,8–58 мм. Ниже — полный ряд по возрастанию диаметра, у каждого размера свой артикул:

Соседние диапазоны частично перекрываются — если замер попадает в оба, выбирайте тот размер, где значение ближе к середине. Для восьми размеров, от 15,2–18,3 до 25,92–29,2 мм, производитель в каталоге приводит и усилие открывания: 100 Н для самого маленького из них и 200–230 Н для остальных — чем больше хомут в этом ряду, тем более мощными клещами его раскрывают.

Установка: порядок и ошибки

Хомут сначала надевают на шланг, затем шланг натягивают на патрубок до упора. После этого ушки сводят, кольцо перемещают так, чтобы оно легло над патрубком с небольшим отступом от края рукава, и плавно отпускают. На торце шланга или за пределами патрубка кольцо сжимает шланг без опоры — такое соединение не держит.

Что чаще всего делают неправильно:

• берут хомут большего размера «на всякий случай» — пружина не создает нужного давления;
• перекашивают кольцо при установке, и обжатие получается неравномерным;
• разворачивают ушки туда, где они цепляются за соседние детали или мешают обслуживанию;
• разжимают пассатижами, которые соскальзывают и гнут ушки.

При плановом осмотре достаточно убедиться, что кольцо стоит на месте, на нем нет коррозии и трещин, а резина под ним не растрескалась.

Сомневаетесь в размере? Пришлите менеджеру замер собранного соединения или его фото — поможем выбрать хомут и отправим заказ по Украине.

Частые вопросы

Нужно ли подтягивать пружинный хомут?
Нет: регулировочного винта у него нет, усилие создает сама полоса. При осмотре проверяют только, не сместилось ли кольцо с патрубка и нет ли на нем трещин.

Чем разжимать пружинные хомуты?
Специальными клещами для пружинных хомутов: они держат ушки и не срываются, поэтому полоса не деформируется.

Какой диаметр рукава можно закрепить такими хомутами?
Ряд MIKALOR W1 в разделе охватывает рукава с наружным диаметром от 12 до 58 мм, всего 29 типоразмеров. Найдите свой замер в таблице выше; если он попадает в два диапазона, берите тот, где значение ближе к середине.

Можно ли ставить хомут повторно?
Да, производитель относит эту модель к хомутам многократного использования. Перед повторной установкой осмотрите полосу: ушки не должны быть деформированы, а металл — поражен коррозией.

Чем пружинный хомут отличается от хомута со сжимаемыми ушками?
Пружинный поджимается сам и не имеет винта. Хомуты, которые фиксируются сжатием ушек, — отдельная конструкция; они собраны в разделе хомуты с зажимами.
