Гидравлические клапаны

Гидравлические клапаны в каталоге

Гидравлический клапан (гидроклапан) управляет потоком рабочего масла в системе: ограничивает давление, пропускает жидкость в одном направлении, удерживает груз на цилиндре, делит или регулирует расход. В разделе — клапаны трубного монтажа и картриджные клапаны для мобильной техники, сельхозмашин и промышленного оборудования. Основные производители — итальянские Oleodinamica Marchesini, Mozioni, OLEOWEB, польский Ponar, а также Luen.

Виды гидроклапанов

• Предохранительные клапаны — самая большая группа раздела: прямого действия, пилотные, картриджные, с электроразгрузкой. Ограничивают давление в контуре и сбрасывают избыток жидкости в бак, защищая насос, шланги и цилиндры.
• Обратные клапаны высокого давления — пропускают поток в одном направлении и перекрывают обратный; трубные и картриджные.

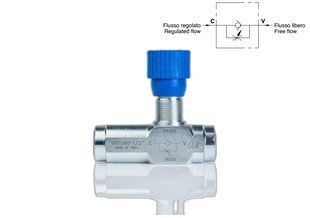

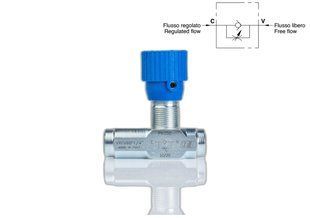

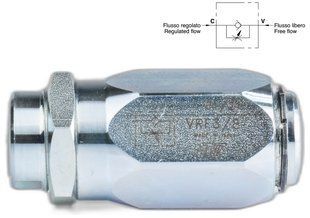

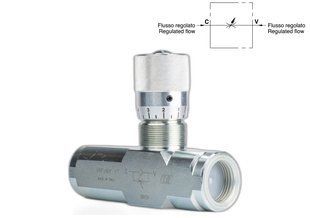

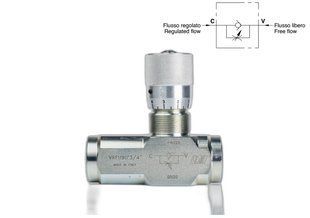

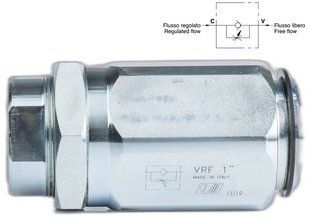

• Дроссели — меняют скорость цилиндра или гидромотора, ограничивая поток; с обратным клапаном и без него.
• Регуляторы расхода — держат заданный расход независимо от изменения нагрузки; 2- и 3-линейные.
• Тормозные клапаны (Overcenter) — удерживают и плавно опускают нагруженный цилиндр или гидромотор, не дают грузу «убегать» вперёд насоса; односторонние и двусторонние.
• Гидрозамки — запирают полости цилиндра, чтобы стрела или опора не проседала под весом; односторонние и двусторонние.

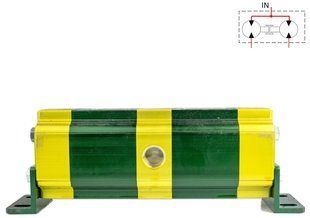

• Делители потока — делят поток между двумя потребителями, например для синхронного движения двух цилиндров.
• Электромагнитные клапаны — картриджные клапаны с катушкой (нормально закрытые и нормально открытые) и монтажные плиты к ним.
• Клапаны обрыва (аварийные) — перекрывают линию при резком росте расхода, если рвётся шланг.
• Редукционно-переливные клапаны — держат в ответвлении пониженное давление, сбрасывая избыток.
• Конечные выключатели и поворотные муфты — для контуров, где нужно остановить движение в крайнем положении или передать жидкость на вращающийся узел.

Отдельные узкие позиции: логический клапан «ИЛИ», клапаны HI-LOW для сдвоенных насосов, регенеративные клапаны, клапаны последовательности, а для сельхозтехники — клапан переворота плуга и клапан для маркеров сеялки.

Основные параметры

• Максимальное рабочее давление — чаще всего до 350 бар, у обратных и части предохранительных — до 400–420 бар. Для предохранительных и редукционно-переливных в названии или характеристиках позиции указан ещё и диапазон настройки.
• Расход, л/мин — от 10 л/мин в малых дросселях до 650 л/мин в больших предохранительных клапанах. Клапан подбирают по наибольшему расходу в его линии.
• Условный проход — DN6, DN10, DN20, DN30 и другие; связан с расходом и размером портов.
• Тип монтажа — трубный (резьбовой, в разрыв линии) или картриджный (вкручивается в блок или корпус). Плитных клапанов в разделе мало, основная гидроаппаратура плитного монтажа — в отдельном разделе.
• Резьба портов — трубная BSP (G), метрическая, UNF/SAE или NPT; размер указан в названии или характеристиках позиции, а если его нет — уточните у менеджера.
• Управление — прямое, пилотное или электромагнитное; напряжение катушки указано в названии или характеристиках позиции.

Как подобрать гидроклапан

1. Определить функцию: ограничить давление, перекрыть обратный поток, удержать груз, изменить скорость или разделить поток — от этого зависит вид клапана.
2. Сверить максимальное давление системы и расход в линии с данными карточки; номинальные давление и расход клапана должны быть не меньше параметров насоса и линии.
3. Выбрать тип монтажа: трубный — в разрыв линии, картриджный — под имеющийся блок или корпус.
4. Проверить резьбу портов и условный проход, чтобы не ставить переходники.
5. Для электромагнитных — сверить напряжение катушки с бортовой сетью машины.
6. Если на старом клапане есть маркировка — подбор начинают с неё: серия и типоразмер производителя. Пришлите фото маркировки менеджеру или позвоните — подберём соответствие из имеющихся серий.

Смежные разделы

Клапаны модульного и стыкового монтажа CETOP — гидроаппаратура плитного монтажа. Для пакетов CETOP есть отдельный раздел — редукционные клапаны модульного монтажа CETOP. Клапаны с пропорциональным управлением — пропорциональная гидравлика. Переключение направления потока к цилиндрам и гидромоторам — гидрораспределители.

Вопросы и ответы

Чем предохранительный клапан отличается от редукционно-переливного?
Предохранительный ограничивает наибольшее давление во всей системе и сбрасывает избыток жидкости в бак, когда давление превышает настройку. Редукционно-переливной держит пониженное давление только в одной ветви, например для зажима или отдельного цилиндра, тогда как остальная система работает на полном давлении.

Есть ли в разделе перепускные клапаны?
Отдельной группы «перепускных» нет. Функцию сброса избыточного давления в бак выполняют предохранительные клапаны, а пониженное давление в ответвлении держат редукционно-переливные.

Что выбрать: трубный или картриджный клапан?
Трубный клапан имеет собственный корпус с резьбовыми портами и ставится в линию через фитинги — так проще дооснастить имеющуюся машину. Картриджный вкручивают в гидроблок или отдельный корпус: получается компактнее, меньше соединений и возможных протечек.

Гидрозамок или тормозной клапан для цилиндра?
Гидрозамок держит цилиндр под нагрузкой, но опускание может идти рывками. Тормозной клапан (Overcenter) тоже удерживает груз и, кроме того, плавно контролирует опускание, поэтому его ставят на стрелы, краны-манипуляторы и лебёдки.
