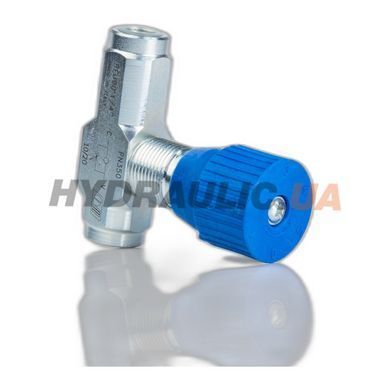

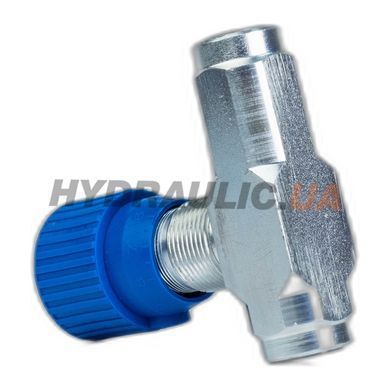

Дроссель Oleodinamica Marchesini с обратным клапаном VRFU 90°регулирует скорость потока в одном направлении и свободно пропускает в обратном.
ИСПОЛЬЗОВАНИЕ И ЭКСПЛУАТАЦИЯ:
Этот клапан используется для регулировки скорости потока приводов в одном направлении; поток свободен в обратном. Поскольку компенсация давления не предусмотрена, регулировка потока зависит от давления и вязкости жидкости. Высокая чувствительность регулировки.
МАТЕРИАЛЫ И ОСОБЕННОСТИ
- Корпус: оцинкованная сталь
- Внутренние части: закаленная и шлифованная сталь.
- Уплотнение: стандарт BUNA N
- Герметичность: игольчатая. Незначительная утечка с закрытым клапаном
Подключение:
Подключите V к потоку давления и C к приводу настройки; Поток регулируется от C до V и свободен в обратном направлении. При использовании на приводе с двойным пилотным обратным клапаном VRFU 90° необходимо установить между приводом и двойным пилотным обратным клапаном. Регулировка потока производится вращением пластиковой ручки после ослабления бокового фиксирующего винта. Эта конкретная конфигурация обеспечивает точную и чувствительную регулировку.
Для получения полной технической информации, скачайте ПДФ файл.
Код | Модель | Пропускная способность, л/мин | Присоединительная резьба | Давление открытия, Бар | Макс. рабочее давление, Бар | L, мм | D | D1, мм | H, мм | S, мм | Вес, кг |
---|---|---|---|---|---|---|---|---|---|---|---|
V0581 | VRFU 90° 1/4" | 15 | 1/4" | 0,5 | 350 | 73 | М22х1,5 | 32 | 82 | 25 | 0,416 |
V0582 | VRFU 90° 3/8" | 30 | 3/8" | 0,5 | 350 | 83 | М22х1,5 | 32 | 82 | 25 | 0,42 |
V0583 | VRFU 90° 1/2" | 50 | 1/2" | 0,5 | 350 | 94 | М22х1,5 | 32 | 87 | 30 | 0,582 |
V0588 | VRFU 90° 3/4" | 80 | 3/4" | 0,5 | 280 | 118 | М35х1,5 | 42 | 108,5 | 40 | 1,36 |
V0576 | VRFU 90° 1" | 110 | 1" | 0,5 | 250 | 3135 | М35х1,5 | 42 | 126 | 40 | 1,39 |
