Типы и виды гидравлических клапанов: устройство, принцип работы и выбор

Гидравлический клапан — это элемент гидросистемы, который управляет потоком рабочей жидкости: открывает или перекрывает канал, ограничивает давление, поддерживает нужный расход либо не допускает движения масла в обратном направлении. Без клапанов система работала бы нестабильно: насос создавал бы давление, но поток было бы сложно точно направить, защитить и удержать в заданных пределах.

В практике чаще используют и короткое название — гидроклапан. По назначению такие узлы ставят в промышленное оборудование, сельхозтехнику, подъемные механизмы, самосвалы, гидростанции, прессы и другие машины, где нужно безопасно управлять усилием, скоростью и направлением движения исполнительных механизмов.

Как устроен гидроклапан

Устройство гидроклапана зависит от его назначения, но базовая конструкция у большинства моделей строится по похожему принципу. Клапан имеет корпус с внутренними каналами, через которые проходит рабочая жидкость, и запорный или регулирующий элемент, который открывает, перекрывает либо ограничивает поток.

В типовую конструкцию гидроклапана могут входить:

• корпус с входным и выходным каналом;

• запорный элемент: шарик, конус, золотник, плунжер или поршень;

• пружина, которая удерживает элемент в заданном положении;

• регулировочный винт или другой механизм настройки;

• уплотнения, предотвращающие утечки рабочей жидкости;

• рабочие полости и, в некоторых моделях, управляющие каналы.

Если смотреть на схему гидроклапана в упрощенном виде, логика работы такая: масло поступает во входной канал, воздействует на запорный элемент и при достижении заданного давления, направления потока или управляющего сигнала открывает проход. После изменения условий клапан возвращается в исходное положение либо переводит поток в другой канал.

Принцип работы гидроклапана

Принцип работы гидроклапана основан на балансе давления рабочей жидкости, усилия пружины и положения запорного элемента. Пока давление или направление потока соответствуют нормальному режиму, клапан остается закрытым, открытым либо частично открытым — в зависимости от своей функции. Когда параметры меняются, запорный элемент смещается и открывает проход, перекрывает линию или перенаправляет часть потока.

Упрощенно работа клапана выглядит так:

1. Рабочая жидкость поступает во входной канал.

2. Давление воздействует на запорный или регулирующий элемент.

3. При достижении заданного условия клапан срабатывает: открывает проход, ограничивает поток или сбрасывает давление.

4. После нормализации параметров пружина или управляющий сигнал возвращает элемент в рабочее положение.

В клапанах прямого действия поток воздействует непосредственно на запорный элемент. В клапанах непрямого действия сначала срабатывает управляющая ступень, а затем открывается основной канал. Второй вариант применяют там, где нужны большая пропускная способность, стабильная настройка и работа при высоком давлении.

Основные типы и виды гидроклапанов

Типы гидравлических клапанов удобно разделять по функции: одни защищают систему от превышения давления, другие удерживают поток в нужном направлении, третьи стабилизируют давление или расход. Поэтому виды гидроклапанов лучше рассматривать не только по конструкции, а прежде всего по задаче, которую они выполняют в гидролинии.

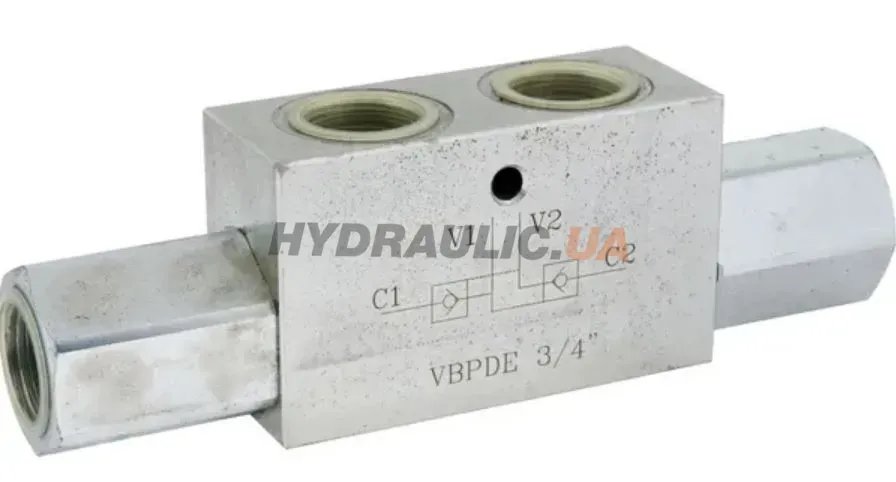

Обратный клапан пропускает масло только в одном направлении и блокирует обратный поток. Он нужен, когда важно удержать давление в линии, защитить насос или не допустить самопроизвольного движения исполнительного механизма. В отдельную группу входят гидрозамки: они также работают как обратные клапаны, но могут открываться под управляющим давлением.

Для подбора таких решений можно использовать раздел обратные клапаны высокого давления для гидросистем, где собраны модели для разных параметров рабочей линии.

Предохранительный клапан защищает гидросистему от критического роста давления. Когда давление превышает установленный предел, клапан открывает проход и сбрасывает часть потока, обычно в бак или сливную магистраль. Такой узел особенно важен рядом с насосом, в гидростанциях, подъемных механизмах и контурах, где перегрузка может привести к повреждению оборудования.

В смежных задачах используется перепускной клапан. Его назначение — перенаправлять поток при достижении определенного давления или поддерживать стабильный режим работы участка гидросистемы. В зависимости от конструкции он может работать как элемент разгрузки, стабилизации или защиты линии.

Если требуется защита контура от перегрузки, стоит смотреть категорию предохранительные клапаны для гидравлических систем.

Редукционный клапан давления поддерживает пониженное давление на выходе независимо от более высокого давления на входе. Его используют, когда один участок системы должен работать мягче или безопаснее, чем основной контур. Например, в одной машине насос может питать несколько линий, но для отдельного механизма требуется меньшее рабочее давление.

Клапан давления гидравлический — это общее название для устройств, которые контролируют, ограничивают или поддерживают давление в гидросистеме. В эту группу могут входить предохранительные, редукционные, переливные, последовательные и другие клапаны, работа которых связана именно с давлением рабочей жидкости.

Тормозной клапан гидравлический применяют в механизмах, где нужно контролировать движение нагрузки и не допустить неконтролируемого опускания или разгона. Такие клапаны часто ставят в гидроцилиндрах подъемных механизмов, стрелах, лебедках и другом оборудовании, где нагрузка может “тянуть” исполнительный орган.

Отдельно стоит упомянуть гидравлические клапаны и распределители. Распределитель направляет поток к нужному исполнительному механизму, а клапан контролирует давление, направление, удержание или безопасность этого потока. На практике эти элементы часто работают вместе: распределитель задает режим движения, а клапаны защищают контур и делают работу более предсказуемой.

Для подбора запорных, регулирующих и защитных элементов можно перейти в раздел гидравлические клапаны для промышленных и мобильных гидросистем.

Какой гидроклапан нужен под конкретную задачу

Как выбрать гидроклапан для гидросистемы

Выбор начинают не с названия детали, а с функции в конкретной гидролинии. Один и тот же по внешнему виду клапан может отличаться давлением, расходом, схемой подключения, типом присоединения и диапазоном регулировки.

Перед подбором гидроклапана нужно проверить:

• какую задачу должен выполнять клапан: удерживать поток, ограничивать давление, снижать давление, разгружать контур или контролировать нагрузку;

• рабочее и максимальное давление в системе;

• расход рабочей жидкости через линию;

• тип рабочей жидкости и ее вязкость;

• направление потока по схеме и маркировке на корпусе;

• тип присоединения, резьбу и монтажное исполнение;

• наличие регулировки и диапазон настройки;

• условия эксплуатации: температура, вибрации, загрязненность среды, частота срабатывания;

• место установки в схеме: возле насоса, цилиндра, гидромотора, распределителя или сливной линии.

Отдельно важно учитывать направление потока. Если установить клапан неправильно, он может не открыться, не удержать давление или создать лишнее сопротивление в линии. После монтажа систему проверяют на герметичность, а регулируемые клапаны настраивают по манометру под реальные параметры оборудования.

Если клапан подбирается для ответственного узла — подъема груза, защиты насоса, работы цилиндра под нагрузкой или линии высокого давления — лучше сверять параметры не только по названию детали, но и по схеме гидросистемы. В таких случаях ошибка подбора может привести не просто к нестабильной работе, а к перегрузке насоса, утечкам, рывкам механизма или преждевременному износу оборудования.

Типичные ошибки при выборе гидроклапана

Чаще всего проблемы возникают не из-за самого клапана, а из-за неправильного подбора или установки. Даже подходящий по названию элемент может работать некорректно, если он не совпадает с параметрами системы.

Основные ошибки:

• выбирают клапан только по названию, без проверки давления и расхода;

• путают предохранительный, перепускной и редукционный клапаны;

• не учитывают направление потока и ставят клапан против маркировки;

• подбирают клапан без учета схемы гидролинии;

• не проверяют тип резьбы и способ монтажа;

• используют клапан с недостаточной пропускной способностью;

• не настраивают регулируемый клапан после установки;

• игнорируют условия эксплуатации: вибрацию, температуру, загрязнение рабочей жидкости.

Чтобы избежать таких ошибок, сначала определяют задачу клапана в системе, затем сверяют технические параметры и только после этого выбирают конкретную модель. Для сложных или нагруженных узлов желательно ориентироваться не только на описание товара, но и на схему подключения оборудования.

Гидравлический клапан отвечает за безопасность, направление потока, стабильность давления и корректную работу исполнительных механизмов. Чтобы выбрать подходящий гидроклапан, важно идти не от названия детали, а от задачи в системе: что именно нужно сделать с потоком или давлением.

Оптимальный порядок подбора простой: определить функцию клапана, проверить рабочее давление и расход, сверить схему подключения, направление потока, тип присоединения и условия эксплуатации. Такой подход помогает снизить риск утечек, перегрузки, нестабильной работы оборудования и преждевременного выхода узлов из строя.
