Глицерин в манометре — это жидкость, которой заполняют корпус прибора, чтобы гасить вибрацию и пульсации давления. Жидкость тормозит стрелку и механизм: стрелка не дрожит, а детали механизма не изнашиваются от постоянных колебаний.
Коротко. Прибор с жидкостным заполнением ставят, когда вибраций не удаётся избежать монтажом (WIKA IN 00.05). Глицерин в WIKA 213.53 рассчитан на −20…+60 °C вокруг прибора, силиконовое масло — на −40…+60 °C; для кислорода и хлора нужен галокарбон. WIKA заполняет корпус на 80–90 %, поэтому пузырёк вверху — норма.
Как устроен глицериновый манометр

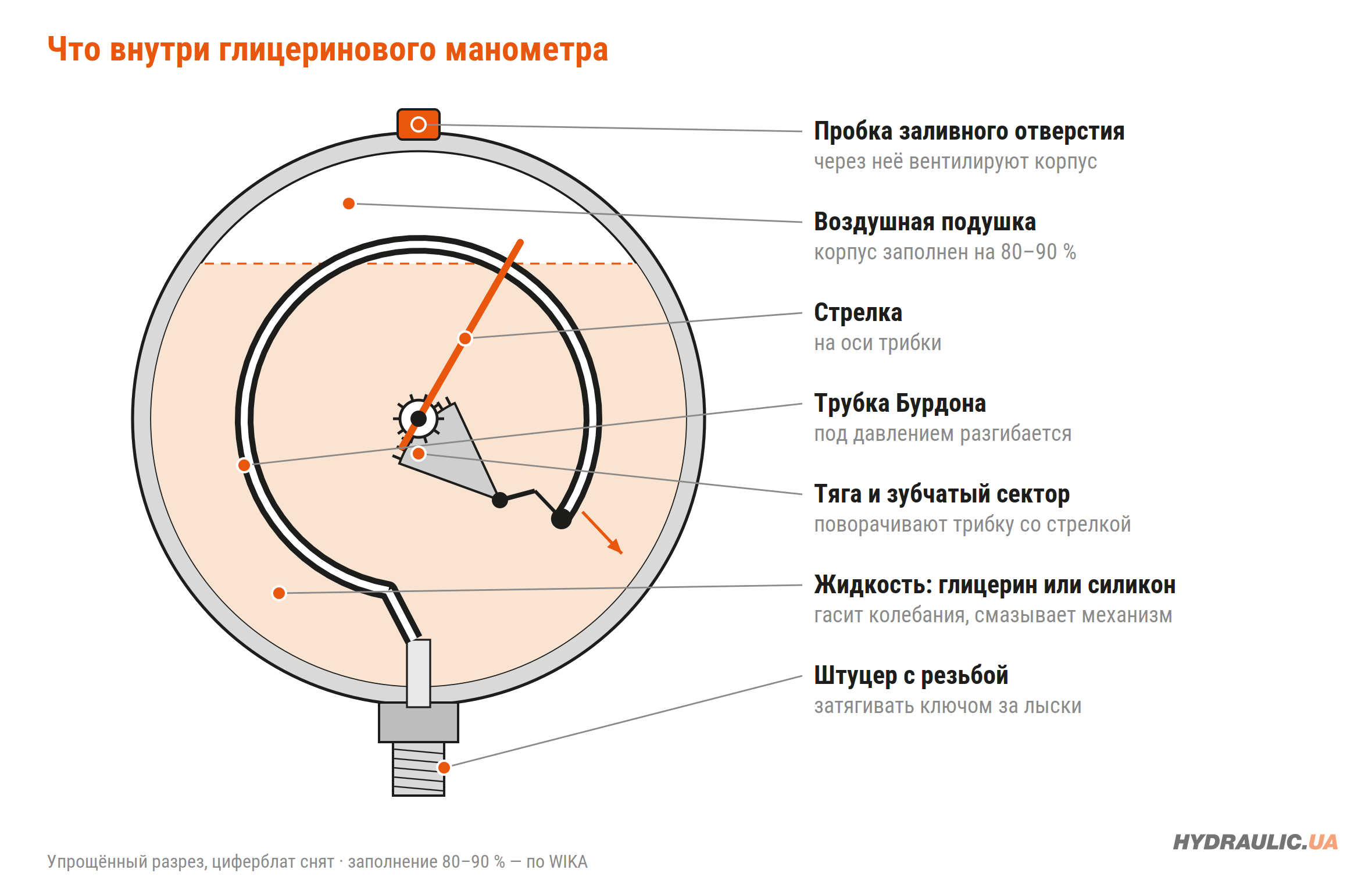

«Глицериновый манометр», «манометр с глицериновым наполнением», «с жидкостным заполнением» — это один и тот же прибор: обычный механический манометр, корпус которого заполнен жидкостью. Чувствительный элемент большинства таких приборов — трубка Бурдона, согнутая дугой полая трубка: один её конец закреплён в штуцере, другой запаян и свободен. Под давлением трубка стремится распрямиться, свободный конец смещается, а тяга и зубчатый сектор превращают это смещение во вращение трибки со стрелкой. Трубка Бурдона стоит и в глицериновых манометрах HYDROSCAND серии 8360 из нашего каталога; в описании карточек для них указан стандарт EN 837-1.
Механизм — это несколько лёгких деталей на осях и зубчатое зацепление. В сухом корпусе каждый скачок давления или толчок от двигателя передаётся на них без торможения. Жидкость заполняет пространство вокруг механизма и работает как демпфер: детали движутся в ней медленнее и плавнее.
Что делает заполнение
По техническим материалам WIKA, жидкостное заполнение:
- Гасит вибрацию — главную причину отказов манометров на производстве.

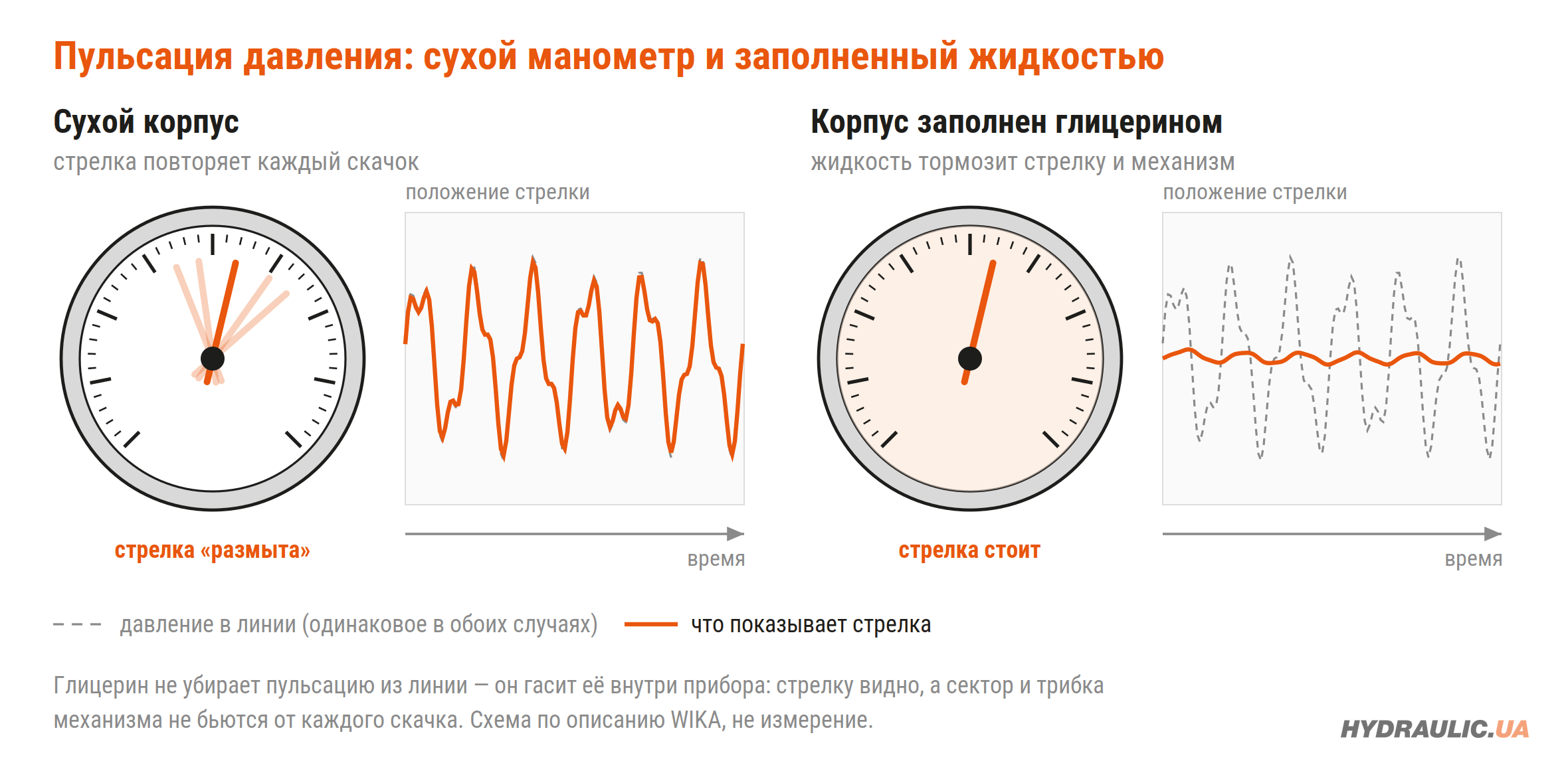

- Гасит пульсации и пики давления. Пульсация — это колебания давления в линии, а не тряска прибора; без заполнения стрелка дрожит вместе с давлением.
- Стабилизирует стрелку, так что показания можно прочитать даже при сильной вибрации.
- Смазывает механизм — зубчатое зацепление и оси.
- Защищает от влаги: в заполненном корпусе не образуется конденсат, стекло не запотевает, а вода в корпусе не замерзает и не повреждает механизм.
Глицерин не убирает пульсацию из гидросистемы: давление в линии остаётся тем же, меняется только то, как на него реагирует механизм. Производители объясняют заполнение так же: HYDROSCAND пишет, что глицерин снижает влияние вибраций и пульсаций на показания и продлевает срок службы прибора, CEJN — что он уменьшает влияние вибраций и ударов и стабилизирует показания.
Глицерин, силикон или другая жидкость

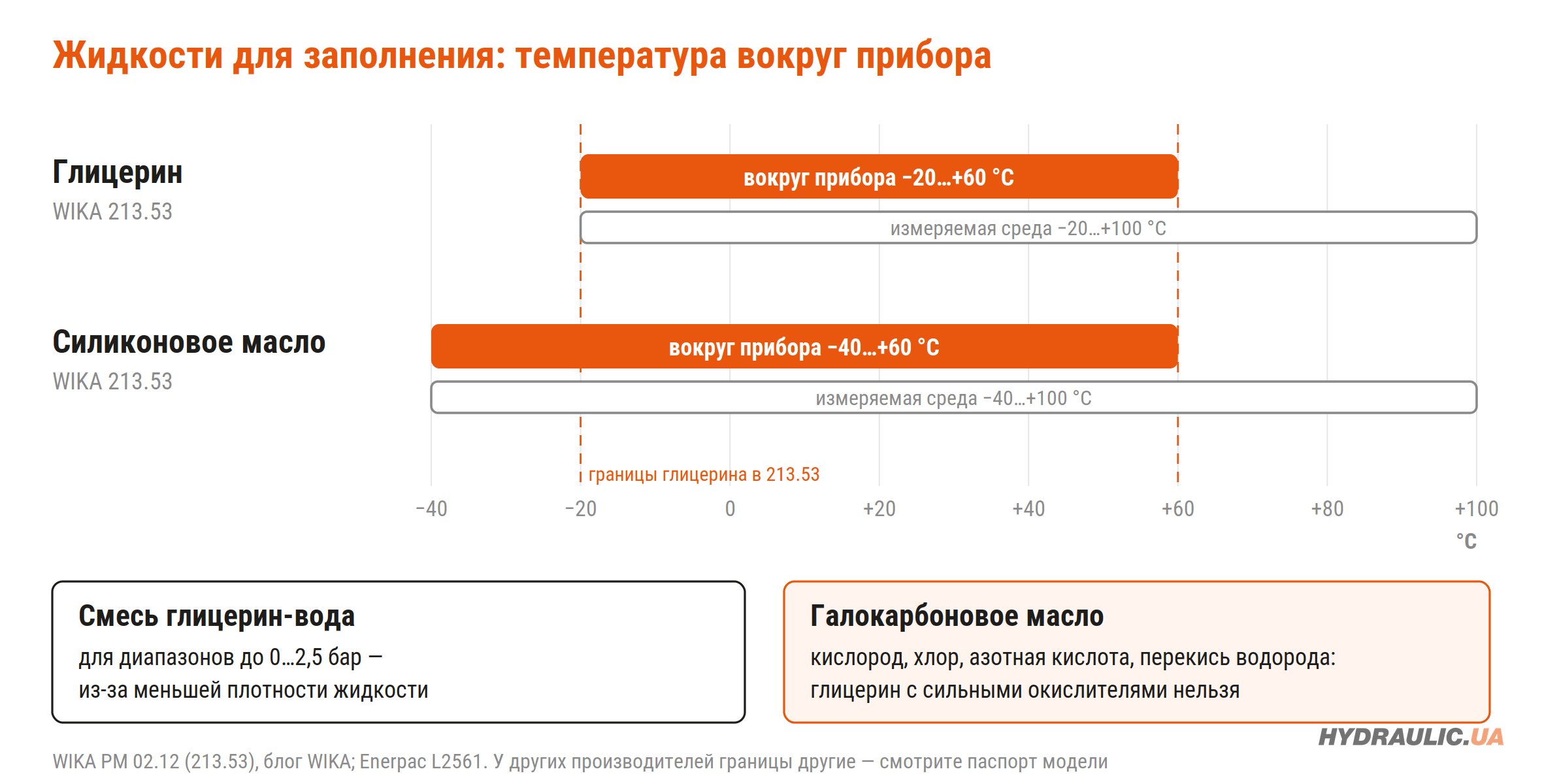

Чаще всего корпус заливают глицерином или смесью глицерина с водой, или силиконовым маслом. Глицерин и глицерин-вода подходят для большинства применений. Границы в таблице — из паспорта манометра WIKA 213.53 (PM 02.12).
| Жидкость | Температура вокруг прибора | Температура измеряемой среды | Когда выбирать |
|---|---|---|---|
| Глицерин | −20…+60 °C | −20…+100 °C | большинство применений |
| Глицерин-вода | — | — | диапазоны до 0…2,5 бар: меньше плотность жидкости |
| Силиконовое масло | −40…+60 °C | −40…+100 °C | ниже −20 °C, приборы с электроконтактами; по блогу WIKA — и выше +60 °C, но верхнюю границу сверяйте с паспортом |
| Галокарбоновое масло | — | — | кислород, хлор и другие окислители |
Границы температуры у разных производителей не совпадают. Ashcroft, например, для глицерина указывает 20…180 °F (примерно −7…+82 °C) и предупреждает, что на холоде стрелка движется медленнее. Поэтому главное преимущество силикона — работа на морозе, а верхнюю границу температуры смотрите в паспорте конкретного прибора. По данным Ashcroft, силикон также меньше желтеет от нагрева, чем глицерин.
Второе ограничение — совместимость со средой. Глицерин нельзя применять с сильными окислителями: кислородом, хлором, азотной кислотой, перекисью водорода (Enerpac, Ashcroft). Для них нужно галокарбоновое заполнение. Прибор, работавший на масле, на кислород не ставят вообще: для кислорода нужен отдельный манометр, в котором заполнение — галокарбон.
Температура влияет на показания и заполненного прибора: у WIKA 213.53 погрешность составляет не более ±0,4 % от верхнего предела шкалы на каждые 10 °C отклонения. Перегрев сверх допуска виден по цвету шкалы или жидкости: они желтеют, становятся оранжевыми, коричневыми, вплоть до чёрного. Для экстремальных температур тот же производитель советует силиконовое масло вместо глицерина.
Когда заполнение нужно

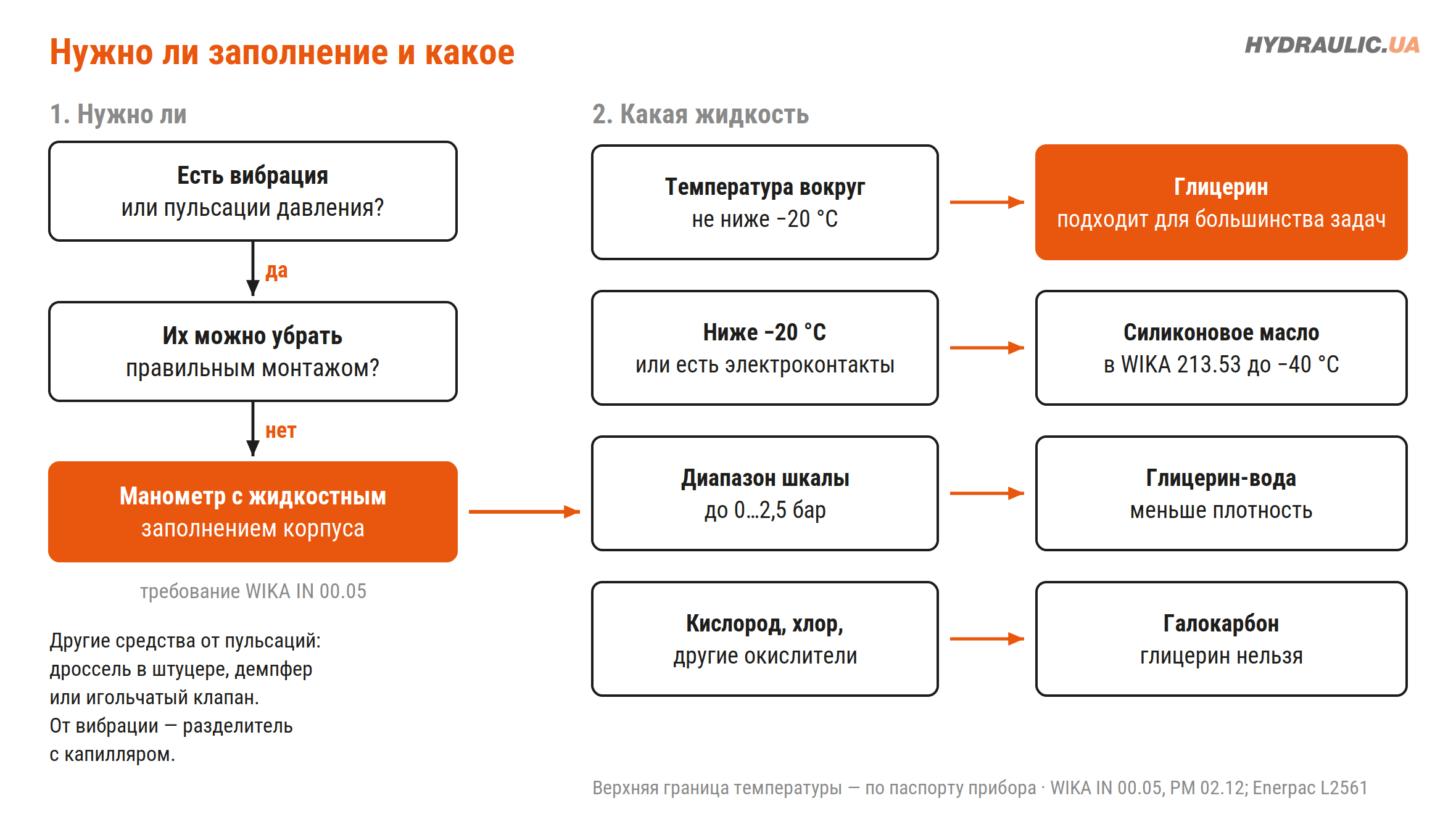

Прямое требование есть в технической информации WIKA IN 00.05: если вибраций невозможно избежать правильным монтажом, следует применять приборы с жидкостным заполнением корпуса. На мобильной технике источников вибрации несколько — двигатель, насос, рабочие органы, — а манометр часто стоит прямо на машине.
Против пульсаций, кроме жидкостного заполнения, используют дроссель в штуцере, демпфер (снаббер) или игольчатый клапан; против вибрации — разделитель с капилляром, когда сам прибор выносят от источника колебаний. Это разные средства, и выбор между ними зависит от установки. Как подобрать шкалу и защитить прибор от пиков, разбираем в отдельной статье «Как выбрать манометр для гидравлики».
Прямого правила «когда заполнение не нужно» в источниках нет. Из этого требования следует только одно: если вибраций и пульсаций нет, сухой прибор допустим. Это наш вывод, а не норма производителя.
Пузырёк воздуха и вентиляция корпуса
Пузырёк воздуха вверху глицеринового манометра — это нормально. WIKA по умолчанию заполняет корпус только на 80–90 %, чтобы жидкости было куда расширяться, а вентиляционное отверстие на заводе закрывает так, чтобы осталась воздушная подушка: она уменьшает температурный сдвиг нуля. Дистрибьюторы приборов объясняют так же: настораживать должен не пузырёк, а его отсутствие.
Из-за перепадов температуры жидкость расширяется и сжимается. Давление в закрытом корпусе снижает точность, и стрелка может не возвращаться на ноль. На низких диапазонах это заметнее всего, поэтому приборы с верхним пределом до 300 psi (примерно 20 бар), в том числе вакуумные, вентилируют сразу после монтажа — этого требует WIKA. Способ зависит от конструкции:
- у WIKA 213.53 пробку можно открыть и снова закрыть, чтобы выровнять давление в корпусе;
- у некоторых моделей есть клапан CLOSE/OPEN: перед проверкой и вводом в эксплуатацию его переводят в положение OPEN;
- в глицериновых манометрах Enerpac срезают верх ниппельной пробки;
- в Ashcroft вынимают синюю вставку из верхней пробки.
Enerpac требует, чтобы после вентиляции прибор стоял вертикально, пробкой вверх (на 12 часов циферблата), иначе жидкость будет вытекать.
Как установить манометр
Заворачивайте манометр только ключом за лыски штуцера, не берясь за корпус, — так требуют инструкции производителей. Чтобы подключать прибор плавно и без гидроудара, между ним и точкой отбора ставят кран для манометра MINI-PRESS на 400 бар. Как подключить манометр к системе под давлением через точку контроля и измерительный рукав, рассказываем в статье как измерить давление в гидросистеме. Она же пригодится, если нужно проверить давление в сливе гидромотора, о чём говорится в статье гидромотор течёт по валу или не крутит.
Глицериновые манометры в нашем каталоге
В разделе манометр глицериновый собраны приборы с трубкой Бурдона и глицериновым заполнением корпуса; кожухи, фланцы, кронштейны и краны — в разделе манометры и аксессуары. В нашем ассортименте:
- HYDROSCAND серии 8360 — Ø63 мм с резьбой G 1/4" (подключение снизу и сзади), Ø100 мм с G 1/2" или G 3/8", Ø160 мм с G 1/2" снизу. Диапазоны — от 0–1 до 0–1000 бар, а также вакуумметры −1…0 бар и мановакуумметры до −1…+15 бар. Для небольших систем подойдёт манометр Ø63 мм с подключением снизу G 1/4". Самые ходовые шкалы для гидравлики — 0–250 и 0–400 бар: обе есть у манометра Ø100 мм с подключением сзади G 1/2" (коды 8360-04-25 и 8360-04-40).
- Oleodinamica Mozioni MGE — Ø40, 63, 100 и 150 мм. Обозначение GLYC в названии означает глицериновое заполнение, SS CASE — корпус из нержавеющей стали, R — радиальное подключение снизу, P — осевое сзади, F — сзади с фланцем; так, у манометра MGE 63R радиальное подключение снизу G 1/4".
- CEJN — Ø100 мм на 2000 бар, подключение снизу G 1/2", корпус AISI 316/304, IP65.
Манометров с силиконовым заполнением в нашем каталоге нет, а температурные границы для HYDROSCAND 8360 и MGE в карточках не указаны. Если прибор будет работать на морозе ниже −20 °C, уточните у менеджера.
Отправляем по всей Украине, забрать заказ можно в пунктах выдачи в 31 городе, вернуть — в течение 30 дней.
Частые вопросы
Что залито в манометр: глицерин или что-то другое?
Чаще всего — глицерин или смесь глицерина с водой; смесь берут для шкал до 0…2,5 бар. Для температур ниже −20 °C и приборов с электроконтактами заливают силиконовое масло, для кислорода и хлора — галокарбоновое.
Работает ли глицериновый манометр на морозе?
До −20 °C вокруг прибора — да, если это допускает паспорт; на холоде стрелка движется медленнее. Ниже нужно силиконовое заполнение: в WIKA 213.53 оно рассчитано до −40 °C.
Почему жидкость в манометре пожелтела или потемнела?
Изменение цвета шкалы или жидкости — признак того, что прибор перегрелся сверх допустимой температуры. Для экстремальных температур рекомендуют силиконовое заполнение; допустимую температуру сверяйте с паспортом прибора.
Почему стрелка не возвращается на ноль?
Одна из причин — давление в корпусе от расширения жидкости. Провентилируйте прибор через пробку или клапан по инструкции производителя; приборы примерно до 20 бар и вакуумные вентилируют сразу после монтажа.
