Виды хомутов для шлангов: червячный, силовой, пружинный — и как подобрать размер

Хомут для шланга — это ленточный или болтовой зажим, который прижимает шланг к штуцеру или патрубку, чтобы соединение не текло и не соскочило. Основные виды — червячный (DIN 3017-1), силовой болтовой (DIN 3017-3), пружинный (DIN 3021), ушковый и безвинтовой; для крепления труб и рукавов к раме есть отдельные трубные зажимы (DIN 3015) и P-Clip (DIN 3016). Размер подбирают по наружному диаметру шланга, уже надетого на штуцер.

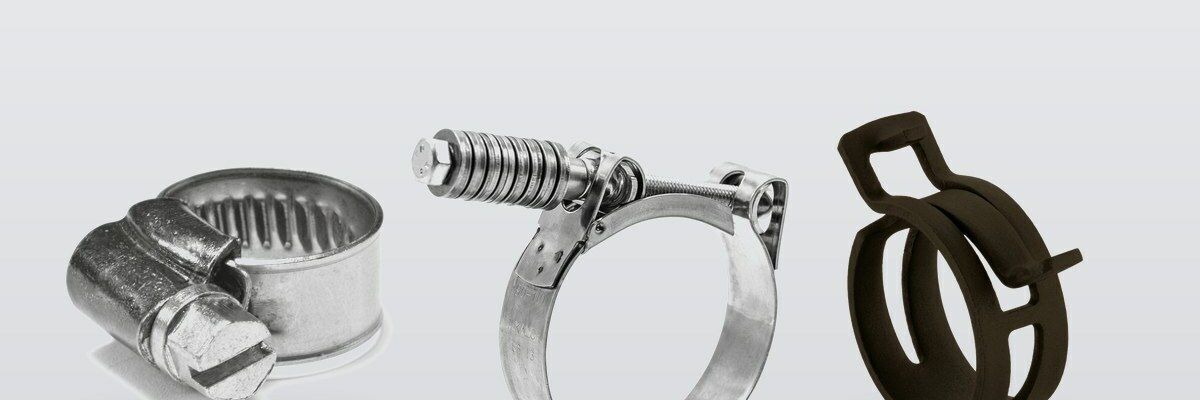

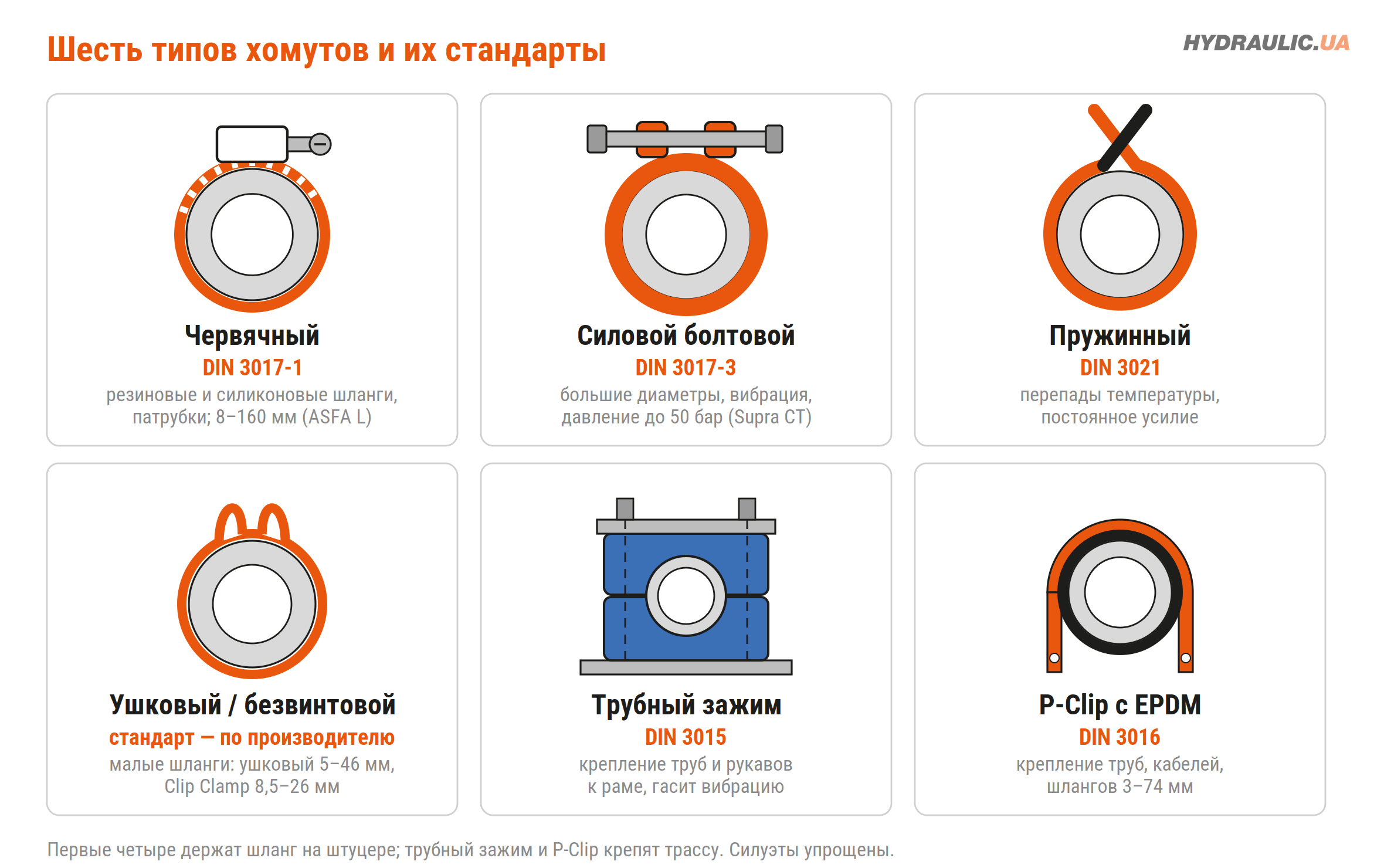

Какие бывают хомуты: таблица типов

Хомуты делят по тому, чем они создают усилие: винтом-червяком, болтом, упругой лентой или деформацией ушка. Первые четыре типа в таблице держат шланг на штуцере, последние два — крепят трассу.

Стандарт DIN 3017 состоит из нескольких частей: часть 1 описывает червячные хомуты (формы A и B), часть 3 — болтовые (формы C1 и C2), часть 4 — технические условия поставки. Поэтому обозначение «DIN 3017» на червячном и на силовом хомуте означает разные изделия.

Червячный хомут (DIN 3017)

Червячный хомут — это лента с прорезанными или выдавленными пазами, которую стягивает винт в корпусе замка. Он регулируется в широком диапазоне: у Mikalor ASFA L от 8–12 до 140–160 мм, в нашем ряду Tridon MPC — от 13–20 до 226–256 мм. Ленты бывают шириной 5, 9 и 12 мм. Узкую 5-мм ленту имеет открытый хомут Mikalor Worm-Drive на 6–19 мм; 9 и 12 мм — основные рабочие ширины.

Разница между хомутами одного размера — в ленте. У NORMA TORRO 9-мм лента класса W1 имеет гладкую внутреннюю поверхность, а в W2–W5 — штампованную (просечную); в 12-мм гладкие W1–W3, штампованные W4 и W5. У хомутов Tridon резьба выдавлена в ленте, а не прорезана насквозь. Для мягких силиконовых патрубков выбирайте ленту с гладкой внутренней стороной и сверяйте это со спецификацией серии: у NORMA TORRO нержавеющие W4 и W5 имеют штампованную ленту и в 9, и в 12 мм.

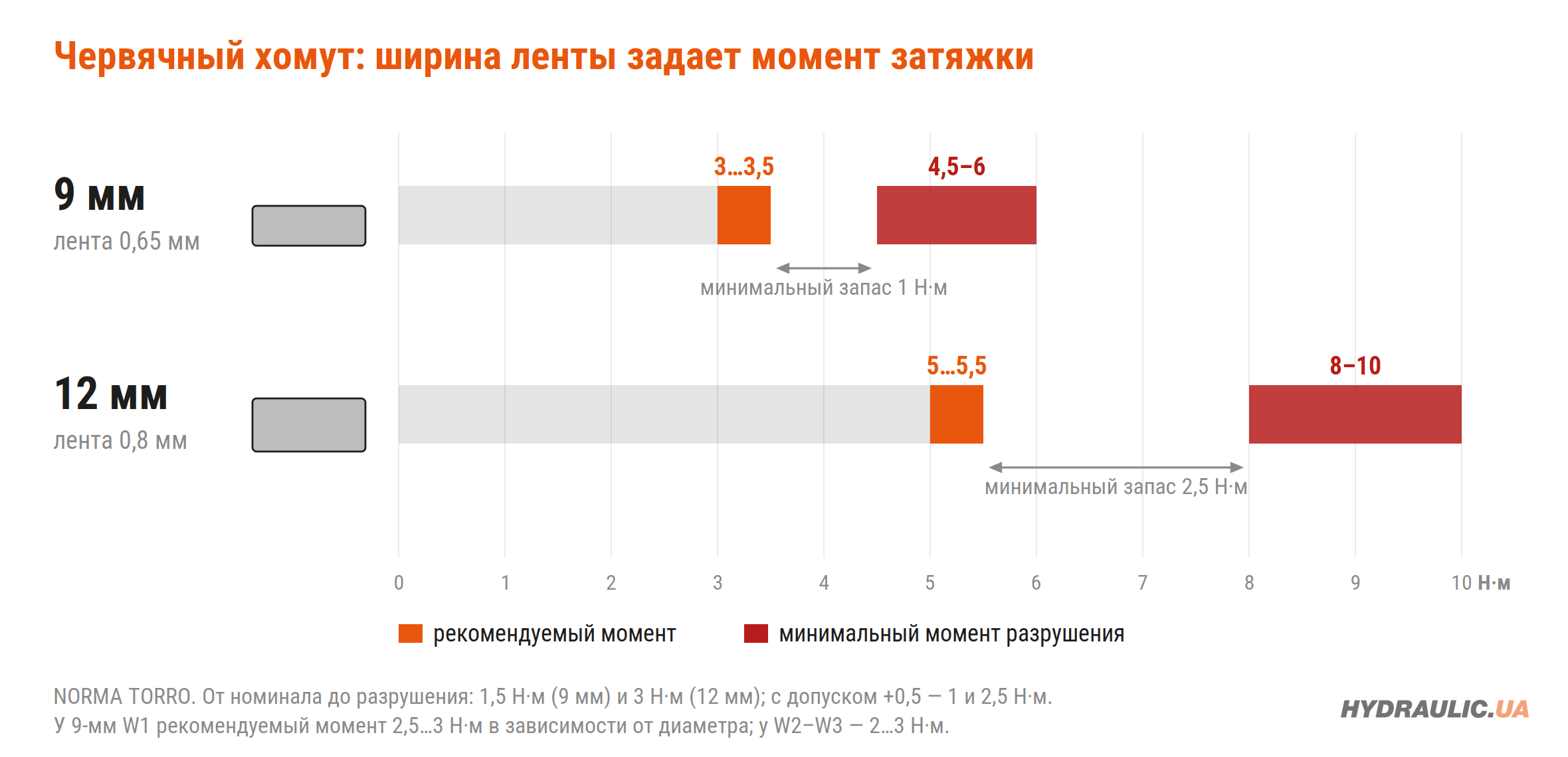

Момент затяжки

Червячный хомут легко перетянуть: граница между нормальным моментом и разрушением узкая. Данные NORMA TORRO:

В другой редакции спецификации NORMA для 9-мм хомута W1 указано 2,5…3 Н·м в зависимости от диаметра, для W2–W3 — 2…3 Н·м. Mikalor для ASFA L 9 мм W1 диаметром 32–50 мм нормирует момент разрушения не менее 4,5 Н·м. Если затягиваете гайковертом, Mikalor ограничивает скорость для ASFA L, Supra и Supra CT 540 ± 5 об/мин.

Силовой (усиленный) болтовой хомут

Силовой хомут — это широкая толстая лента с двумя цапфами, которые стягивает болт. Он изготавливается по DIN 3017-3 и держит усилие, которого червячный не даст. В нашем ассортименте:

• MPC с внутренним шестигранником — лента 20 мм, болт M6, диапазоны от 30–35 до 130–135 мм с шагом 5 мм; в W1 и нержавеющей стали типа 316 (W5).
• MPC «суперхомут» с наружным шестигранником — от 17 до 325 мм; с диаметром растут ширина и толщина ленты и болт.
• MPC двухболтовые — лента 20 мм (от 40–50 до 220 мм) и 24 мм (от 60–70 до 360 мм).
• Mikalor Supra CT Heavy-Duty — хомут постоянного натяжения: под болтом стоит пакет конических пружинных шайб, который поддерживает усилие под вибрацией и при колебаниях температуры. Лента AISI 430, болт из стали 8.8, шайбы AISI 304.
• Ludecke — хомут из ковкого чугуна на двух болтах с двумя «клыками», от 17–22 до 227–250 мм; есть исполнение с безопасным замком от 22–28 до 86–102 мм.

Какое давление выдерживает силовой хомут

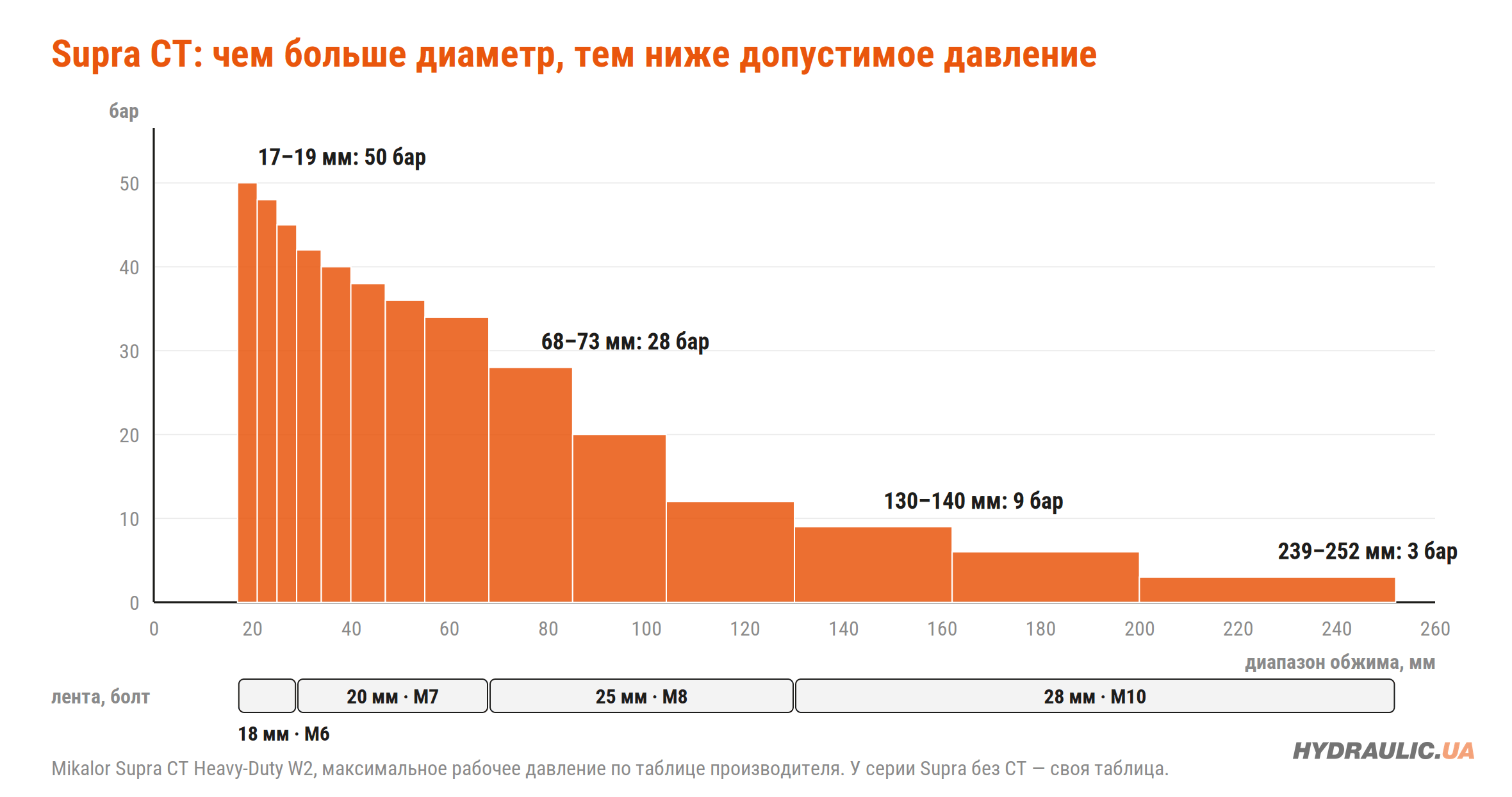

У силового хомута давление зависит от диаметра. Mikalor дает для Supra CT таблицу максимального рабочего давления: на малых диаметрах — до 50 бар, на больших — единицы бар.

Эти значения относятся именно к Supra CT; обычный Supra без пружинных шайб — другая серия со своей таблицей. Предел линии задает и сам шланг: давление не должно превышать паспорт ни хомута, ни рукава. Максимальный момент затяжки Supra CT — от 10 Н·м с болтом M6 до 45 Н·м с M10. Рукава высокого давления гидравлики так не соединяют вовсе — почему и что ставят взамен, объяснено в статье хомут на рукав высокого давления.

На патрубках интеркулера, которые нагреваются и вибрируют, уместен силовой хомут постоянного натяжения вроде Supra CT. Как выбрать сам патрубок — в статье как подобрать универсальный патрубок интеркулера.

Пружинный хомут (DIN 3021)

Пружинный хомут — это кольцо из упругой ленты с двумя усиками. Его разводят, надевают на шланг и отпускают: лента сама сжимает шланг. Mikalor изготавливает хомуты DIN 3021 из стали 51CrV4 и рекомендует их для температур от −40 до +120 °C. Хомут поддерживает одинаковое радиальное усилие, когда шланг нагревается и остывает, и пригоден для повторного монтажа.

Пружинный хомут не регулируется, поэтому его подбирают по номинальному наружному диаметру шланга (dn): берите номинал, в диапазон которого по таблице попадает ваш диаметр. У Mikalor номиналы от 13 до 55 мм, лента 12 мм (есть 15 мм). Таблица наших пружинных хомутов Mikalor DIN 3021:

Ушковые и безвинтовые хомуты

Ушковый хомут — это кольцо с одним или двумя ушками, которые обжимают, чтобы затянуть ленту. Хомут Mikalor с двумя ушками есть у нас от 5–7 до 46 мм, в W1 и нержавеющей стали типа 316.

Безвинтовой Mikalor Clip Clamp (Cobra) сделан из одной нержавеющей ленты AISI 304 шириной 7–8 мм, на диаметры от 8,5–9,5 до 24,5–26,0 мм. Размеры обозначены цветом. Такие хомуты ставят на шланги малого диаметра, где корпус червячного хомута не поместится.

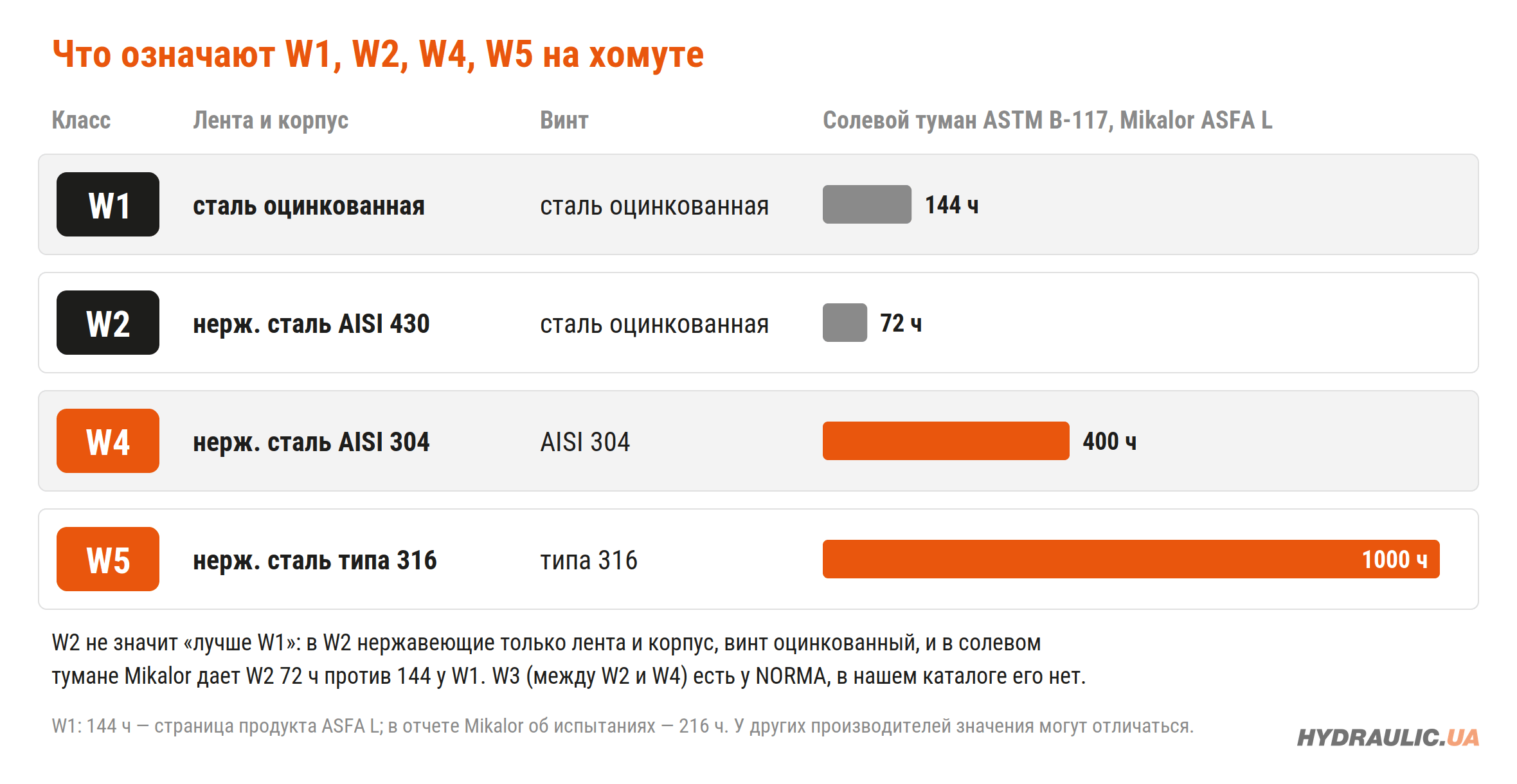

Хомуты из нержавеющей стали: что означают W1, W2, W4, W5

Буква W с цифрой на хомуте обозначает материал ленты, корпуса и винта. Классы W описывают производители в своих каталогах; ниже — данные Mikalor для ASFA L, испытания в солевом тумане — по ASTM B-117.

Отсюда два вывода. Первый: W2 не означает «лучше W1» во всех условиях — в солевом тумане Mikalor дает W2 вдвое меньше часов. Второй: для улицы, моек, морской и пищевой техники берите W4 или W5, где нержавеющий и винт. Для W1 в отчете Mikalor об испытаниях приведено 216 часов, на странице продукта — 144; у других производителей цифры свои. У NORMA есть еще класс W3 — между W2 и W4 по стойкости, в нашем каталоге его нет.

Силовые хомуты MPC тоже бывают из нержавеющей стали типа 316, а Supra CT изготавливается в классе W2. Хомуты из нержавеющей стали собраны в разделе хомуты из нержавейки.

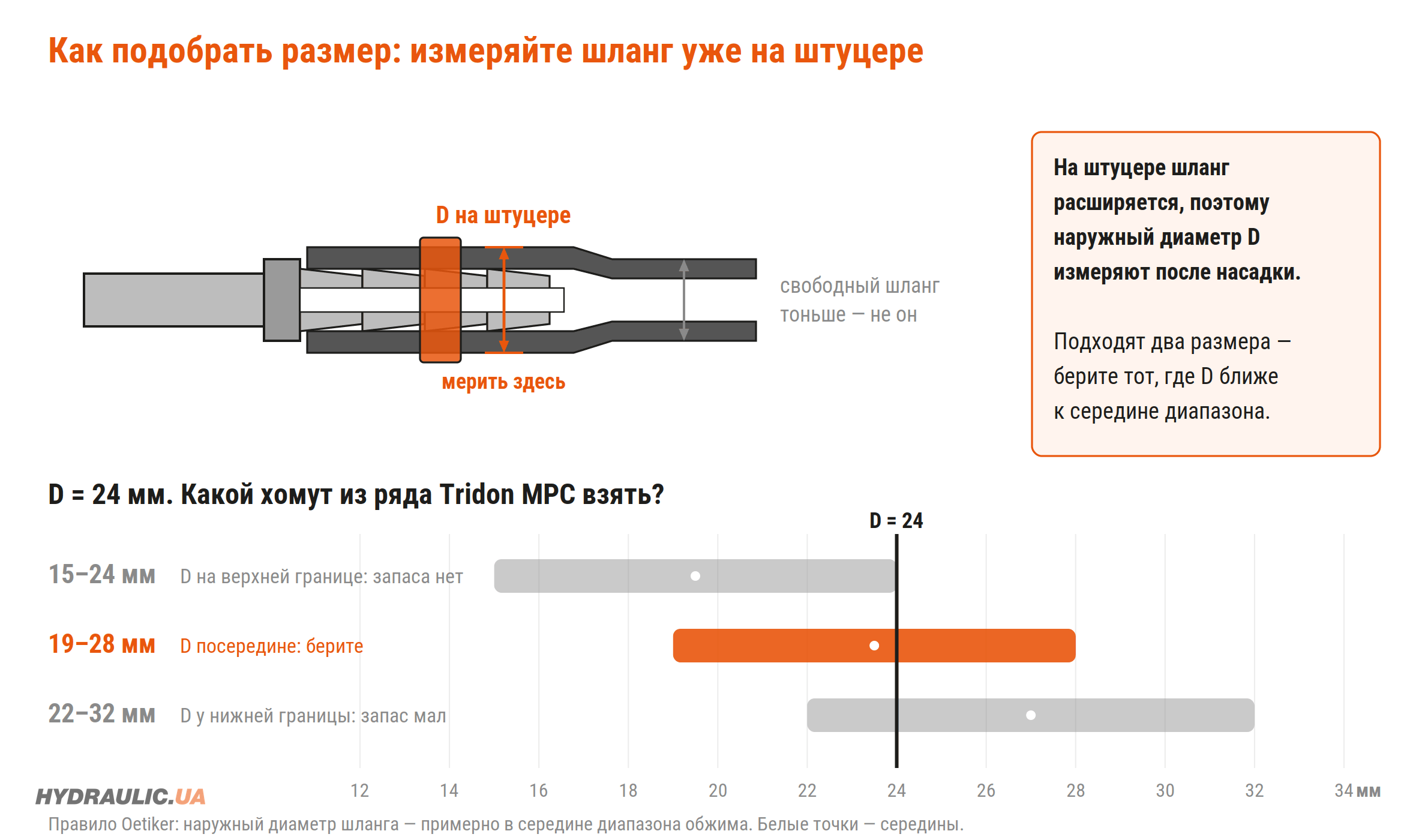

Как подобрать размер хомута

Размер хомута — это диапазон обжима «от–до» в миллиметрах. Подбирают его в четыре шага:

1. Наденьте шланг на штуцер. На штуцере шланг расширяется, поэтому свободный шланг для замера не подходит.
2. Измерьте наружный диаметр шланга на штуцере штангенциркулем — именно там, где будет стоять хомут. Так советует Oetiker в таблице размеров своих хомутов.
3. Выберите хомут, у которого этот диаметр примерно в середине диапазона.
4. Для пружинного хомута берите номинал, в диапазон которого по таблице производителя попадает ваш диаметр.

Если сомневаетесь между двумя соседними размерами, дистрибьютор Mikalor HCL Clamping советует брать меньший. Подробно о замерах с фото — в статье как замерить диаметр шланга и патрубка. Когда размеры нужны постоянно, удобнее набор: в наборе Mikalor ASFA-L 110 хомутов от 8–16 до 40–60 мм с гибкой отверткой.

Хомуты для труб и P-Clip (DIN 3015, DIN 3016)

Трубный зажим держит не шланг на штуцере, а трубу или рукав на раме: фиксирует трассу и гасит вибрацию. DIN 3015 состоит из трех частей: часть 1 — легкая серия, часть 2 — тяжелая, часть 3 — сдвоенные зажимы. Легкая серия STAUFF охватывает девять типоразмеров для труб диаметром 6…102 мм. Номера групп у разных производителей не совпадают, поэтому подбирайте зажим по наружному диаметру трубы в миллиметрах, а не по номеру группы. В нашем ассортименте — полипропиленовые зажимы PI.EFFE.CI, одинарные и сдвоенные, и детали к ним: сварные и секционные пластины, болты, стопорные пластины, направляющая 2 м. По описанию производителя пластмассовые зажимы DIN 3015 рассчитаны на трубы 6…120 мм, от 120 до 800 мм — алюминиевые.

Материал корпуса выбирают по температуре:

P-Clip по DIN 3016 — это стальная скоба с резиновой EPDM-вставкой, которая охватывает трубу, кабель или шланг и крепится одним болтом. У Mikalor P-Clip формы D есть от 3 до 74 мм, лента 12,7 или 15 мм, в W1 и W4. Они собраны в разделе хомуты для укладки труб.

Где купить хомуты

Все хомуты для шлангов собраны в разделе хомуты рукавные, а вместе со стяжками — в хомутах для шлангов и пластиковых стяжках. Отдельные подкатегории:

• червячные хомуты — Mikalor, Tridon MPC, ABA, от 6–11 мм, в том числе Tridon MPC 13–20 мм и открытый Mikalor Worm-Drive 6–11 мм;
• хомуты усиленные — MPC с внутренним шестигранником, Mikalor Supra CT, Ludecke;
• двухболтовые хомуты MPC;
• пружинные хомуты DIN 3021;
• хомуты с зажимами — ушковые и Clip Clamp;
• хомуты из нержавейки;
• хомуты для крепления труб DIN 3015 и детали к ним;
• безопасные хомуты EN 14420 — для промышленных резиновых рукавов на хвостовиках, не для гидравлических РВД; о них в статье хомут на рукав высокого давления.

Если не уверены в размере или типе, отправьте менеджеру фото узла и наружный диаметр шланга на штуцере, а также условия работы (температура, улица или помещение) — он подберет тип хомута и класс W. Отправляем по всей Украине, забрать заказ можно в пунктах выдачи в 31 городе, вернуть — в течение 30 дней.

Частые вопросы

Какой хомут самый надежный?
Универсально самого надежного нет: надежность зависит от того, подходит ли хомут к условиям. Для патрубков под давлением и вибрацией — силовой болтовой, для систем, которые нагреваются и остывают, — пружинный DIN 3021 или Supra CT с пружинными шайбами. Среди червячных — хомут с выдавленной резьбой и гладкой внутренней стороной ленты, а для влаги и соли — класс W4 или W5.

Какое давление выдерживает силовой хомут?
Зависит от диаметра. Mikalor Supra CT держит до 50 бар на 17–19 мм, 28 бар на 68–73 мм, 9 бар на 130–140 мм и 3 бар на 239–252 мм. Рукава высокого давления гидравлики хомутами не соединяют — там давление держит обжимная арматура.

Какой хомут поставить на топливный шланг?
Червячный с лентой, у которой гладкая внутренняя сторона, чтобы не повредить шланг. Там, где есть влага, нужен еще и класс W4 или W5, но у NORMA TORRO эти классы штампованные, поэтому гладкую ленту в нержавеющем исполнении ищите по спецификации серии. Если шланг возле двигателя сильно нагревается и остывает, подойдет пружинный хомут, который сам поддерживает усилие.

Что означает W4 на хомуте?
Лента, корпус и винт хомута изготовлены из нержавеющей стали AISI 304. В солевом тумане такой хомут Mikalor выдерживает 400 часов против 144 у W1. W5 — нержавеющая сталь типа 316, 1000 часов.

Чем DIN 3017 отличается от DIN 3021?
DIN 3017 описывает хомуты, которые затягивают винтом или болтом: часть 1 — червячные, часть 3 — болтовые. DIN 3021 — пружинные хомуты, которые сжимают шланг упругой лентой без винта. Первые подбирают по диапазону «от–до», вторые — по номинальному наружному диаметру шланга.
