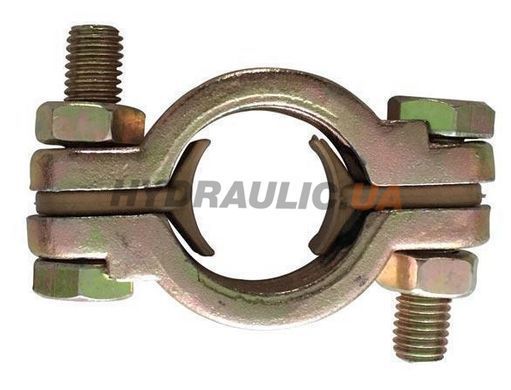

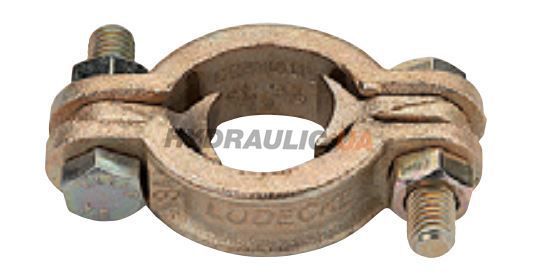

Усиленный зажимной болтовой рукавный хомут, Ludecke
Усиленные хомуты для применения в тяжелых условиях. Закрепляются двумя болтами. Для обеспечения надежного соединения хомут оснащен двумя клыками. Отвечает требованиям стандарта DIN20039 B. Используется с рукавными соединениями оснащенными безопасным замком, например кулачковое соединение для паропровода 5001-31
Для соединения шланга с фитингами можно использовать самые разные методы соединения, от прочных зажимов до легких хомутов, в зависимости от предполагаемого использования, среды, давления или материала шланга.
Здесь применяются следующие критерии:
• Безопасность установки;
• Решаемо - неразрешимо;
• Скорость;
• Необходимые инструменты (например, клещи);
• Чистота и исключение риска получения травм (например, из-за выступающих винтов)
Хомуты для шлангов из ковкого чугуна, гальванизированные и пассивированные желтым цветом (без хрома VI) или из нержавеющей стали 1.4401
• Прочное, простое и безопасное шланговое соединение для самых разных фитингов и применений;
• Клеммы, язычки: ковкий чугун, гальванизированный и пассивированный желтым (без хрома VI) / нержавеющая сталь 1.4401;
• Винты: оцинкованная сталь / нержавеющая сталь A4-70;
Вы также можете воспользоваться возможностью, чтобы хомуты были подобраны именно к тому шлангу, который вам нужен. Мы будем рады проконсультировать вас по выбору подходящего.
КОВКИЙ ЧУГУН 1960-Х ГОДОВ - ЕЖЕДНЕВНО ИСПОЛЬЗУЕТСЯ НА ОТБОЙНЫХ МОЛОТКАХ. (ФОТО ВЫШЕ)
Испытания на прочность. На смещении 40 мм в плагиате образовались трещины. С увеличением нагрузки они резко увеличивались и сразу же приводили к поломке хомута. Оригинальный хомут для шланга из ковкого чугуна не ломается, несмотря на сильнейшую деформацию.
| Код продукции | Наружн. диам. шл., мм | В, мм | L, мм | Болт | Вес, кг |
|---|---|---|---|---|---|
| 5001-15-01 | 17-22 | 17 | 53 | M8x30 | 0,095 |
| 5001-15-02 | 22-29 | 18 | 63 | M8x30 | 0,125 |
| 5001-15-03 | 28-34 | 18 | 71 | M8x30 | 0,134 |
| 5001-15-04 | 32-40 | 18 | 81 | M10x35 | 0,188 |
| 5001-15-05 | 39-49 | 20 | 91 | M10x35 | 0,244 |
| 5001-15-06 | 48-60 | 24 | 108 | M10x45 | 0,297 |
| 5001-15-07 | 60-76 | 25 | 127 | M10x50 | 0,405 |
| 5001-15-08 | 77-94 | 30 | 146 | M10x50 | 0,556 |
| 5001-15-09 | 94-115 | 35 | 176 | M12x55 | 0,739 |
| 5001-15-10 | 115 - 145 | 38 | 198 | M12x80 | 1,046 |
| 5001-15-14 | 155 - 175 | 30 | 217 | M12x125 | 1,13 |
| 5001-15-15 | 175 - 195 | 30 | 244 | M12x125 | 1,445 |
| 5001-15-16 | 210 - 225 | 35 | 280 | M16x150 | 2,163 |
| 5001-15-17 | 227 - 250 | 35 | 312 | M16x150 | 2,61 |
