Подбор камлока — это шесть последовательных вопросов: что течет по линии, под каким давлением, какого размера, что уже стоит с противоположной стороны, как присоединяется вторая сторона и какое нужно уплотнение. Порядок жесткий: каждый следующий вопрос имеет смысл только после ответа на предыдущий. Среда отсекает материалы, давление отсекает материалы еще раз, и только потом имеет смысл говорить о размере и букве типа.
Самая частая ошибка при покупке камлока — начать с конца. Человек смотрит на соединение, которое надо заменить, называет букву и размер, получает такую же деталь — и через месяц получает течь, потому что кольцо не подходило под среду, или трещину, потому что пластик не держал давления.
Ниже — порядок, который работает. В конце четыре разобранных примера: реальные ситуации от «шланг к бочке» до «на обоих концах одинаковые половины».
Шаг 1. Что течет по линии
Это главный вопрос, и он отсекает больше половины вариантов еще до всех остальных. Материал корпуса выбирается по среде, а не по цене.
| Среда | Алюминий | Нержавейка | Латунь | Полипропилен |
|---|---|---|---|---|
| Вода техническая | ✅ | ✅ | ✅ | ✅ |
| Топливо: бензин, дизель | ✅ | ✅ | ✅ | ⚠️ |
| Масла, смазки | ✅ | ✅ | ✅ | ⚠️ |
| Кислоты, щелочи | 🔴 | ✅ | 🔴 | ✅ |
| Морская и соленая вода | 🔴 | ✅ | ✅ | ✅ |
| Пищевые продукты, напитки | 🔴 | ✅ | 🔴 | ✅ |
| Горячая вода, пар | ⚠️ | ✅ | ⚠️ | 🔴 |
| Абразивы: песок, цемент | ⚠️ | ✅ | ⚠️ | 🔴 |
| Сжиженный газ | 🔴 стандарт EN 14420-7 исключает LPG для всех материалов | |||
Отдельный случай — взрывоопасная зона. Здесь распространена путаница: говорят, что латунь «не искрит», а алюминий якобы искрит. На самом деле ни один из них не дает обычной искры — оба цветные металлы. Разница уже и важнее: алюминий в паре с ржавой сталью способен запустить термитную реакцию с температурой свыше 2 000 °C, и этого достаточно, чтобы поджечь пары. Именно поэтому алюминий ограничивают во взрывоопасных зонах, а латунь — нет. Если рядом есть ржавый металл, а в резервуарном парке он есть всегда, берут латунь.
Шаг 2. Под каким давлением
Второй вопрос, и он отсекает еще раз. Главное, чего не знает большинство покупателей: рабочее давление камлока падает с ростом диаметра. Чем больше проход, тем больше сила пытается растолкать половины.
| Материал | 1/2″ | 3/4″–2″ | 2 1/2″ | 3″ | 4″ | 5″–6″ |
|---|---|---|---|---|---|---|
| Нержавеющая сталь | 10 | 17 | 15 | 14 | 7 | 7 |
| Алюминий, латунь | 10 | 17 | 10 | 9 | 7 | 5 |
| Полипропилен | 4 | 4 | 4 | 4 | 4 | 4 |
Цифры — по каталогу производителя, при комнатной температуре. С повышением температуры допустимое давление снижается.
Два практических вывода. Если у вас больше 4 бар — полипропилен отпадает независимо от среды. Если у вас десятки или сотни бар — отпадает камлок вообще: это соединение для наливных и перекачивающих операций, а не для гидравлики высокого давления. Там нужны резьбовые фитинги или гидравлические быстроразъемные муфты, это другой класс изделий.
Шаг 3. Какой размер
Размер берут по внутреннему диаметру шланга или по резьбе, к которой присоединяются. Сложность в другом: один и тот же размер записывают тремя-четырьмя способами, и люди думают, что это разные детали.
| Дюймы | Размер, мм | Под рукав, мм | Код в обозначении |
|---|---|---|---|
| 1/2″ | 12 | 13 | 050 |
| 3/4″ | 19 | 19 | 075 |
| 1″ | 25 | 25 | 100 |
| 1 1/4″ | 32 | 32 | 125 |
| 1 1/2″ | 40 | 38 | 150 |
| 2″ | 50 | 50 | 200 |
| 2 1/2″ | 63 | 63 | 250 |
| 3″ | 75 | 75 | 300 |
| 4″ | 100 | 100 | 400 |
| 5″ | 125 | 125 | 500 |
| 6″ | 150 | 150 | 600 |
То есть «камлок 50», «камлок 2 дюйма» и «C200» — это один размер. Часть европейских каталогов пишет те же размеры как DN 15, DN 20, DN 65 и DN 80 — это тоже они.
Обе половины должны быть одного размера. Ниппель 2″ в розетку 3″ не заходит: посадка кулачков в стандарте жесткая. Если размеры разные — нужен переходник.
Шаг 4. Что уже стоит на линии
Камлок — это всегда пара. Одна половина — ниппель (в народе «папа», в наших названиях штуцер), вторая — розетка («мама», муфта). Ниппель стыкуется только с розеткой.
Поэтому смотрите не на то, что вы хотите купить, а на то, что уже стоит — и берете встречную половину.
| Что у вас | Что покупать |
|---|---|
| Ниппель («папа») | розетку: тип B, C или D |
| Розетка («мама») | ниппель: тип A, E или F |
| На обоих концах одинаковые | переходник AA (два ниппеля) или DD (две розетки) |
Шаг 5. Как присоединяется вторая сторона
У каждой половины две стороны: кулачковая (которой она стыкуется с парой) и присоединительная. Именно вторая сторона и дает букву типа.
| Тип | Половина | Присоединение с другой стороны | Стыкуется с |
|---|---|---|---|
| A | ниппель | внутренняя резьба | B, C, D |
| E | ниппель | хвостовик под шланг | B, C, D |
| F | ниппель | наружная резьба | B, C, D |
| B | розетка | наружная резьба | A, E, F |
| C | розетка | хвостовик под шланг | A, E, F |
| D | розетка | внутренняя резьба | A, E, F |
| DC | розетка | глухая крышка | закрывает ниппель |
| DP | ниппель | глухая пробка | закрывает розетку |
Самая частая пара на практике — C + E: обе половины с хвостовиками, то есть шланг к шлангу. Вторая по распространенности — C + A: шланг к резьбовому патрубку емкости.

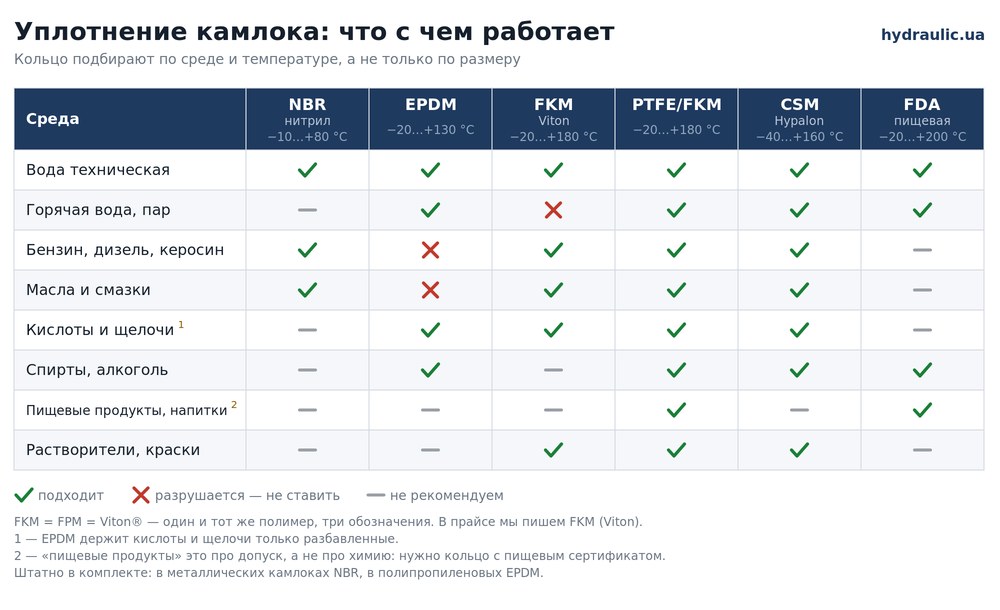

Шаг 6. Какое уплотнение
Герметичность держит не металл, а кольцо внутри розетки. Оно же и изнашивается первым. Кольцо идет в комплекте, но комплектное не всегда подходит под вашу среду.
| Материал | Температура | Для чего | 🔴 Не для чего |
|---|---|---|---|
| NBR | −10…+80 °C | нефтепродукты, топливо, масла, вода | кислоты, тормозная жидкость |
| EPDM | −20…+130 °C | вода, горячая вода и пар, щелочи, спирты | масла и нефтепродукты |
| FKM (Viton) | −20…+180 °C | агрессивная химия, растворители | горячая вода и пар |
| PTFE/FKM | −20…+180 °C | сложная химия с потребностью в эластичности | — |
| FDA | −20…+200 °C | пищевые продукты, напитки, фармацевтика | — |
И отдельно: полипропиленовый камлок идет с EPDM в комплекте. Пластиковая муфта под дизель или масло «из коробки» не работает — кольцо надо менять на NBR.
Четыре разобранных примера
1. Надо соединить два шланга по 50 мм, течет вода.
Среда простая — подходит любой материал, берем самый дешевый разумный вариант. Давление в поливной линии небольшое. Оба конца — шланги, значит нужны две половины с хвостовиками.
Ответ: C200 + E200, полипропилен или алюминий, кольцо EPDM или NBR. Размер 50 мм — под внутренний диаметр шланга.
2. Шланг 50 мм надо присоединить к бочке с внутренней резьбой 2″, внутри дизель.
Дизель — не для полипропилена с комплектным кольцом. На бочке внутренняя резьба, значит нужна половина с наружной резьбой. На шланге — хвостовик.
Ответ: в бочку F200 (ниппель с наружной резьбой), на шланг C200 (розетка с хвостовиком). Алюминий. Кольцо NBR.
3. На автоцистерне розетка 3″, на новом рукаве тоже розетка 3″.
Две одинаковые половины напрямую не стыкуются. Нужна промежуточная деталь с двумя ниппелями.
Ответ: переходник AA300 — ниппель + ниппель, алюминий. Размер тот же, 3″.
4. Линия с разбавленной кислотой, давление 3 бар, шланг 40 мм.
Кислота сразу убирает алюминий и латунь. Остаются нержавейка и полипропилен, и при 3 барах полипропилен проходит — а он в разы дешевле. Комплектное кольцо EPDM для разбавленных кислот как раз подходит.
Ответ: C150 + E150, полипропилен, кольцо EPDM. ⚠️ Обе половины должны быть пластиковыми: пластиковую с металлической не стыкуют.
Пять ошибок, которые стоят дорого
- Стыковать пластиковую половину с металлической. Кулачки металлической розетки зажимаются с усилием, рассчитанным на металл, и пластик деформируется. Соединение течет или срывается
- Оставить EPDM под маслом. Кольцо набухает и разрушается
- Поставить PTFE в полипропиленовый корпус. Тефлон жесткий и требует усилия зажима, которого пластик не выдерживает
- Взять давление «по камлоку вообще». Давление зависит от материала и размера: 17 бар в двух дюймах и 7 в четырех — это одно и то же изделие
- Посчитать, что ниппель 2″ войдет в розетку 3″. Не войдет. Для перехода между размерами есть редукционные переходники
Частые вопросы
С чего начинать, если ничего не известно?
С того, что течет по линии. Среда отсекает материалы, и дальше вариантов остается заметно меньше.
Стыкуются ли камлоки разных производителей?
Да, если оба по EN 14420-7 и одинакового размера. С изделиями по американскому A-A-59326 посадка кулачков совпадает, но хвостовик и резьба могут отличаться.
Можно ли ставить камлок на сжатый воздух?
Осторожно. Конструкция рассчитана на жидкости, источники по газам расходятся, а сжиженный газ стандарт исключает прямо.
Сколько служит уплотнение?
Это расходная деталь: камлок работает годами, кольцо — год-два, а на агрессивной среде меньше. Поэтому кольца берут с запасом отдельно.
