Камлок — не гидравлика высокого давления. Его рабочее давление — от 17 бар на ходовых размерах и до 5–7 бар на больших, а у полипропиленовых муфт — 4 бар. Чем больше диаметр, тем меньше держит соединение. Это не порок отдельного изделия, а свойство конструкции: два рычага вместо резьбы.
Вопрос «на сколько бар рассчитан камлок» кажется простым, но единой цифры на него нет. Допустимое давление зависит от диаметра, от материала корпуса и от температуры. Ниже — полная сетка и объяснение, как ею пользоваться.
Откуда взяты цифры
Значения в таблице — из каталога производителя: бельгийской компании LMC Couplings (группа ERIKS, бренд Eritite, стандарт DIN 2828, предшественник EN 14420-7). Каталог прямо указывает, что это рабочее давление при комнатной температуре в зависимости от диаметра и материала муфты. Иного условия в таблице нет, поэтому и мы не обещаем цифр для горячей среды.

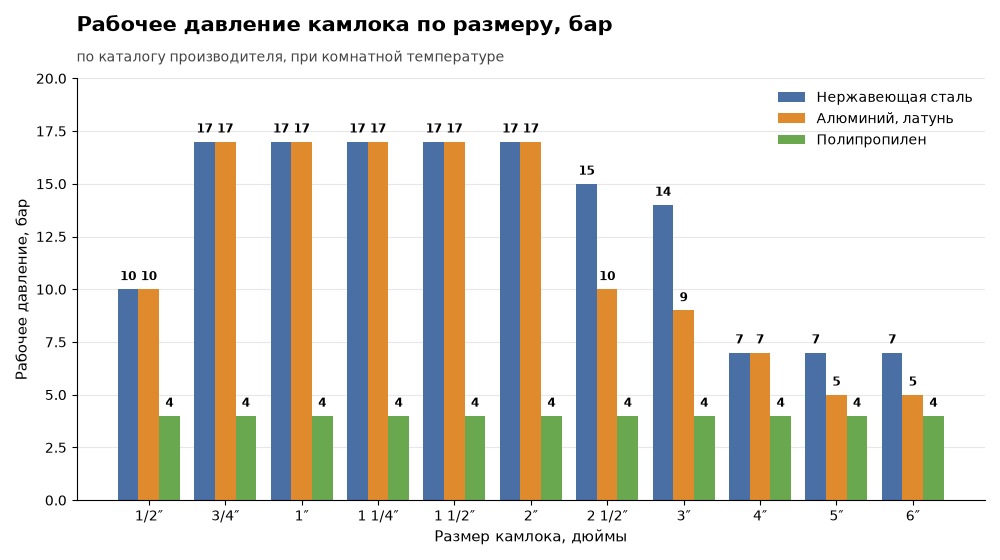

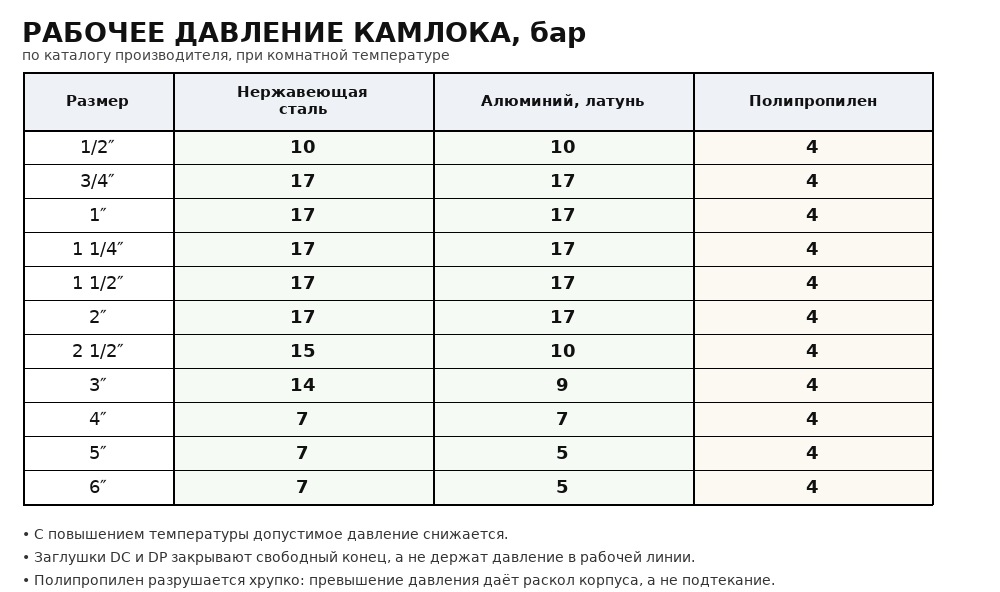

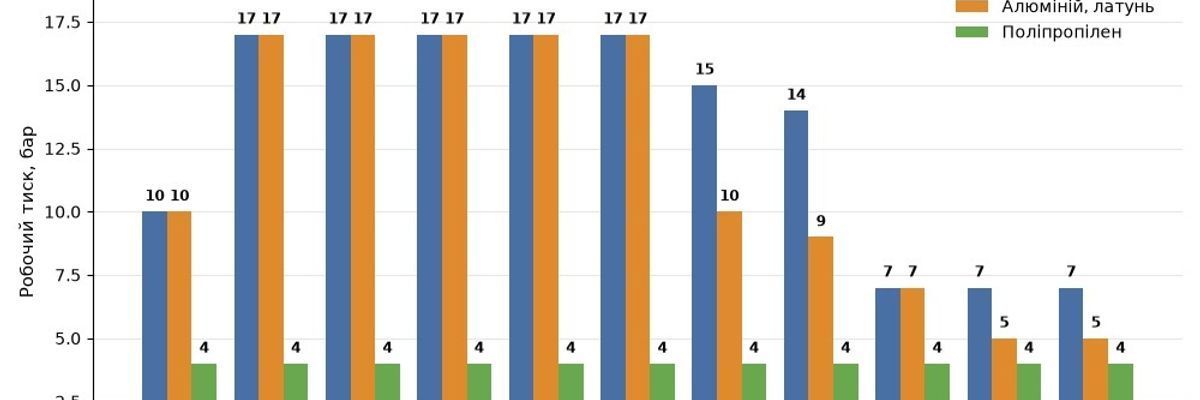

Таблица рабочего давления, бар
| Дюйм | Наш размер, мм | Нержавеющая сталь | Алюминий, латунь, бронза | Полипропилен |
|---|---|---|---|---|
| 1/2″ | 12 | 10 | 10 | 4 |
| 3/4″ | 19 | 17 | 17 | 4 |
| 1″ | 25 | 17 | 17 | 4 |
| 1 1/4″ | 32 | 17 | 17 | 4 |
| 1 1/2″ | 40 | 17 | 17 | 4 |
| 2″ | 50 | 17 | 17 | 4 |
| 2 1/2″ | 63 | 15 | 10 | 4 |
| 3″ | 75 | 14 | 9 | 4 |
| 4″ | 100 | 7 | 7 | 4 |
| 5″ | 125 | 7 | 5 | 4 |
| 6″ | 150 | 7 | 5 | 4 |
Примечания к таблице.
- Латунь и бронза в каталоге идут в одной колонке с алюминием.
- Полипропилен. Для полипропиленовых камлоков, которые мы продаем, — 4 бар на весь ряд размеров. Производители этого материала публикуют разные цифры, поэтому мы берем консервативную.
- Размер 8″ в каталоге LMC отсутствует. Цифру для него мы не публикуем, пока не получим ее от производителя.
- Размер в мм у нас — 12, 63, 75; каталог LMC обозначает эти же размеры как DN 15, 65, 80. Это то же изделие, отличается лишь запись.
Почему давление падает с диаметром
Держит камлок не резьба, а кулачки: их замыкают рычагами вручную. Жидкость давит на всю площадь проходного сечения, а она растет как квадрат диаметра. Вдвое больший диаметр — вчетверо больше усилие, растягивающее соединение, а усилие двух рычагов почти не меняется. Поэтому в сетке видно, что два дюйма держат 17 бар, а четыре — уже 7.
Это объясняет и типичную ситуацию: линию заменили на больший диаметр, насос оставили прежний — и соединение начало течь или срываться. Насос не изменился, а допустимое давление муфты упало.
Переходник: считаем по более слабой стороне
Переходник соединяет два разных размера, и давление для него берут по той стороне, где допустимое давление меньше — то есть, как правило, по большему диаметру. Соединение не прочнее своего слабого звена.
| Переходник (алюминий) | Сторона 1 | Сторона 2 | Давление переходника |
|---|---|---|---|
| 1 1/2″ + 2″ | 17 | 17 | 17 бар |
| 2″ + 2 1/2″ | 17 | 10 | 10 бар |
| 2″ + 3″ | 17 | 9 | 9 бар |
| 3″ + 4″ | 9 | 7 | 7 бар |
Если ставите переходник с 2″ на 3″ чтобы подключить линию большего диаметра, ориентируйтесь на 9 бар, а не на 17.
Температура снижает давление
Все цифры выше — при комнатной температуре. С повышением температуры допустимое давление снижается; каталог LMC этой зависимости числами не приводит, поэтому для горячей среды мы не обещаем значений из таблицы. Отдельно от давления температуру ограничивает и уплотнение:
| Уплотнение | Температурный диапазон |
|---|---|
| NBR | −10…+80 °C |
| EPDM | −20…+130 °C |
| FKM (Viton) | −20…+180 °C |
| PTFE/FKM | −20…+180 °C |
| CSM (Hypalon) | −40…+160 °C |
| FDA пищевое | −20…+200 °C |
Само кольцевое уплотнение собственного давления не имеет: оно работает в пределах муфты своего размера.
Полипропилен: почему риск выше
Отдельно о заглушках DC и DP: их номинал тот же, что у муфты соответствующего размера, но предназначены они закрывать свободный конец, а не держать давление в рабочей линии.
Что делать, если нужно больше
Камлок создан для наливных и перекачивающих операций: вода, нефтепродукты, пищевые жидкости, химия. Сжиженный газ стандарт из своей сферы исключает. Если давление в линии — десятки бар и выше, это уже гидравлика высокого давления, и вместо камлока нужны рукава высокого давления с резьбовыми фитингами или гидравлические быстроразъемные муфты. Это другой класс изделий, и заменять их камлоком нельзя.
Как пользоваться таблицей: примеры
- Насос 6 бар, шланг 3″, алюминий. Допустимо 9 бар — запас есть, но небольшой. Учитывайте пиковые скачки давления.
- Насос 10 бар, шланг 3″, алюминий. Превышение: 9 бар меньше 10. Нужна нержавейка (14 бар) или более слабый насос.
- Насос 6 бар, полипропилен 2″. Превышение: допустимо лишь 4 бар. Нужен металл.
- Линия 2″ → 3″ через переходник, алюминий. Считаем по 3″: 9 бар.
Частые вопросы
На какое давление рассчитан камлок?
От 17 бар на размерах 3/4″–2″ для металлических муфт до 5–7 бар на 4″–6″; для полипропилена — 4 бар на весь ряд. Точная цифра зависит от диаметра и материала.
Почему на большом диаметре давление ниже?
Площадь, на которую давит жидкость, растет как квадрат диаметра, а усилие рычагов почти не меняется. Соединение растягивается сильнее, и допустимое давление падает.
Какое давление у переходника между двумя размерами?
Берут меньшее из двух значений — то, что соответствует более слабой стороне, обычно большему диаметру.
Можно ли использовать камлок на горячей воде или масле?
Да, если уплотнение подходит по температуре и среде. Но цифры в таблице приведены при комнатной температуре: с повышением температуры допустимое давление снижается.
Можно ли поставить камлок в гидравлическую линию высокого давления?
Нет. Для таких линий нужны рукава высокого давления с резьбовыми фитингами или гидравлические быстроразъемные муфты.
Почему полипропиленовая муфта опаснее при перегрузке?
Полипропилен разрушается хрупко: трещина может появиться сразу, без предупреждения.
Куда дальше
Давление зависит от материала — подобрать муфту можно в категориях: алюминий, нержавеющая сталь, латунь, полипропилен. Для разных размеров — переходники. Общая категория — камлок. Если давление у вас выше — смотрите рукава высокого давления и гидравлические БРС.
