Советский гидрораспределитель: как подобрать современную замену

ВЕ6, РХ06, 1РЕ6, РЕ 6.3 и РГ4-6/3ш — это пять обозначений одного аппарата. Ниже — полные таблицы соответствия по распределителям и клапанам, и две ловушки, на которых подбор срывается чаще всего.

Почему у одного аппарата пять названий

Советскую гидроаппаратуру выпускали несколько заводов, и каждый оставил своё обозначение. Дальше добавились постсоветские производители со своими индексами. В результате на шильдиках одинаковых по сути аппаратов стоят разные буквы.

Для ДУ6 это ВЕ6, РХ06, 1РЕ6, РЕ 6.3 и РГ4-6/3ш. Для ДУ10 — ВЕ10, РХ10, 1РЕ10, РЕ 10.3 и РГ4-10/3. Характеристики у них одинаковые, взаимозаменяемость полная.

Поэтому первое, что стоит сделать с незнакомым шильдиком, — найти в обозначении число типоразмера. Остальные буквы в основном говорят о заводе, а не о конструкции.

Распределители с электромагнитным управлением

Распределители с ручным и механическим управлением

Как прочитать советское обозначение

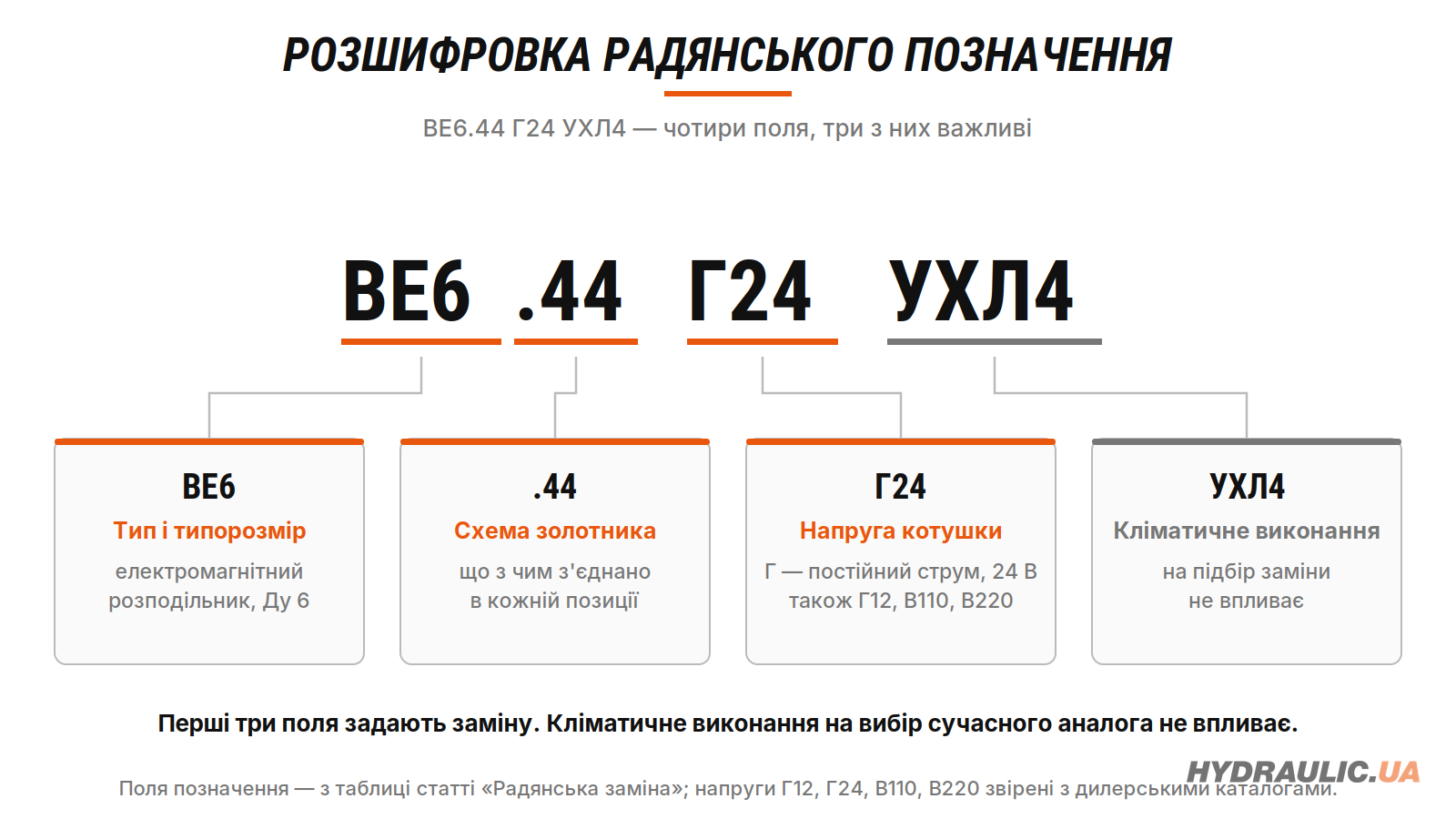

Полная форма выглядит так: ВЕ6.44 Г24 УХЛ4. По полям:

То есть в обозначении зашито ровно то, что нужно знать для замены: размер, схема, напряжение. Климатический индекс можно игнорировать.

Схема золотника: советский номер и европейская буква

В современном артикуле схема стоит буквой: 4WE6E-6XC-G24. В советском — числом после точки. Двенадцать схем имеют подтверждённое прямое соответствие:

Простая проверка: код на 57 — двухпозиционный с одной катушкой; двузначный, оканчивающийся на 4, — трёхпозиционный с двумя. Если вам предлагают «аналог схемы 44» на одну катушку, это не аналог.

Клапаны

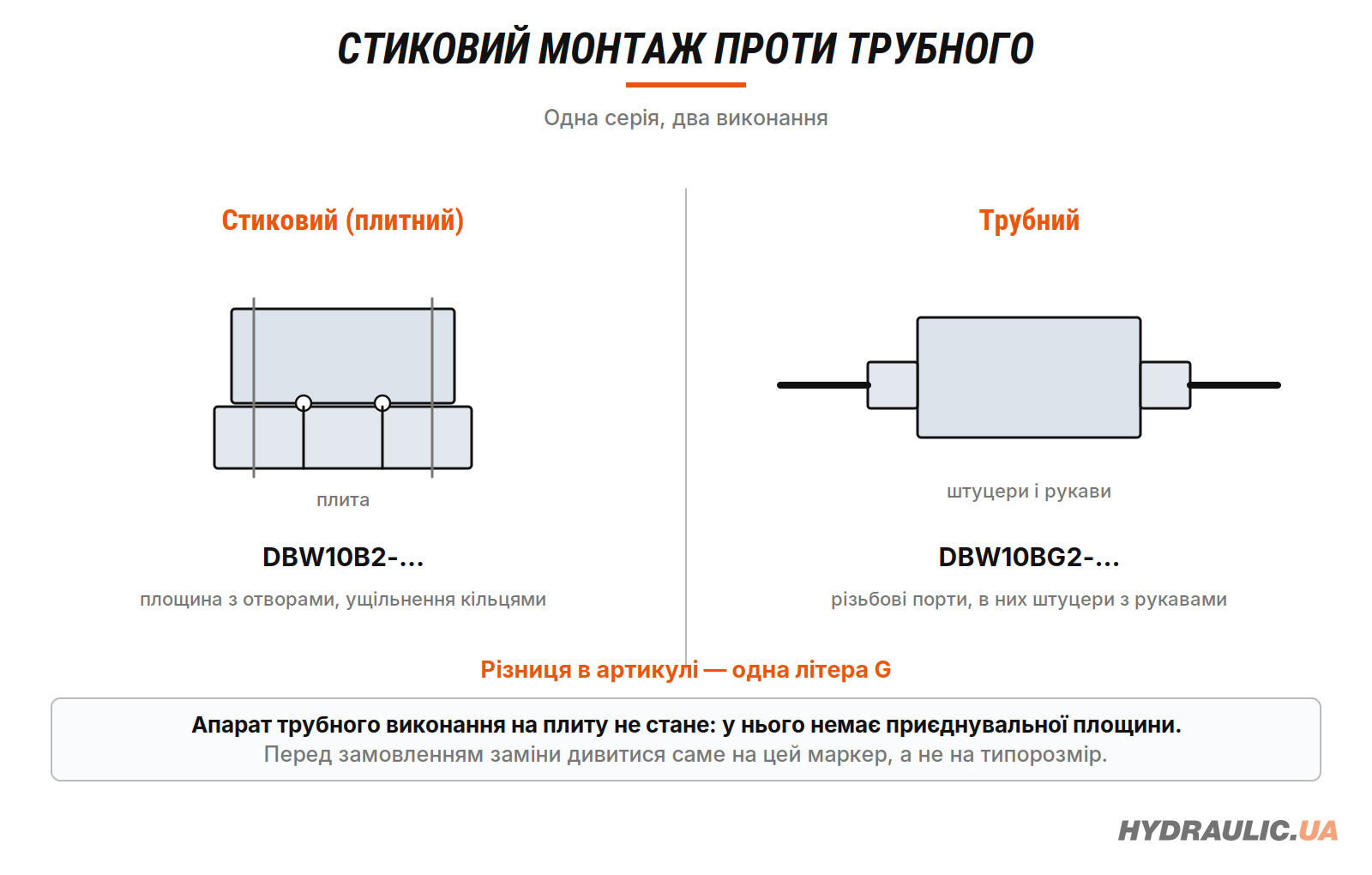

Стыковой или трубный: ошибка, которая стоит дороже всего

В советском обозначении способ монтажа стоит буквой в середине кода: С — стыковой, Т — трубный. МКПВ-10/3С3-Р1 ставится на плиту, МКПВ-10/3Т3-Р1 вкручивается в трубопровод.

В современном коде эта же разница обозначается одной буквой G перед цифрой серии:

• DBW10B2-50-315 — стыковой, на плиту;
• DBW10BG2-50-315 — трубный, в трубопровод.

Разница в коде — одна буква. Разница в жизни — аппарат, который никуда не встанет. Проверяйте это первым, ещё до давления и расхода.

Давление не совпадает один в один

Это вторая ловушка, и она менее очевидна. Советский ряд давлений настройки и современный ряд — разные. Примеры из таблиц предохранительных клапанов:

То есть вместо 12,5 МПа вы получаете клапан на 10 или на 20 — и выбор между ними зависит от того, что именно защищает клапан. Вместо 35 МПа — 31,5, потому что 350 бар это потолок большинства современных серий. Это не брак, это другая сетка номиналов, но решение принимать надо осознанно.

Расход тоже смещён, в основном вверх: где советский клапан ДУ10 давал 80 л/мин, современный держит 200.

Порядок подбора

1. Типоразмер. Ду 6 → NG6, Ду 10 → NG10, Ду 16 → NG16, Ду 20 → NG25, Ду 32 → NG32.
2. Способ монтажа. Стыковой или трубный — буква С или Т в советском коде.
3. Схема золотника по таблице выше, с проверкой позиционности и количества катушек.
4. Напряжение. Г12 → 12 В DC, Г24 → 24 В DC, В110 → 110 В AC, В220 → 220 В AC.
5. Давление и расход — сверить с паспортом системы, учтя смещение сетки номиналов.
6. Винты. Сетка отверстий совпадает, а длина винтов зависит от высоты аппарата — её считают заново.

Что есть на складе

Замены для советской плитной аппаратуры собраны в одном месте: гидрораспределители с электромагнитным управлением от NG6 до NG32, предохранительные клапаны модульного монтажа, гидрозамки, дроссельные клапаны, обратные клапаны, монтажные плиты и электромагнитные катушки.

Если обозначение на шильдике не читается или его нет в таблицах — пришлите фото аппарата и места его установки. Подбор по фотографии для советской аппаратуры работает лучше, чем по описанию.

Автор: Борис, директор интернет-отдела ООО «Гидравлик Мастер», 15 лет работы с гидравлическим оборудованием. Обновлено: 23.09.2026.

Вопросы, которые задают чаще всего

ВЕ6 и РХ06 — это разные аппараты?
Нет, это одно и то же. Как и 1РЕ6, РЕ 6.3 и РГ4-6/3ш. Разные заводы, одинаковая конструкция и одинаковая присоединительная плоскость.

Чем заменить ВЕ 6.44 Г24?
Распределителем NG6 со схемой E на 24 В постоянного тока. Трёхпозиционный, две катушки.

Новый аппарат встанет на старую плиту?
Да, если типоразмер тот же. ГОСТ 26890-86 в тексте стандарта прямо говорит, что соответствует ISO 4401: координаты каналов, резьба и допуски совпадают. Проверить надо длину винтов.

Ду 20 — это NG20?
Нет. Ду 20 по ГОСТ — это NG25 и CETOP 8. Типоразмера Ду 25 в ГОСТ нет.

Почему давление аналога не такое, как у советского?
Ряды номиналов разные. 32 МПа становится 31,5; 12,5 МПа — 10 или 20. Выбор между соседними номиналами зависит от того, что клапан защищает.
