Как измерить давление в гидросистеме: точка контроля M16×2, рукав, манометр

Давление в гидросистеме измеряют манометром, подключенным к точке контроля — штуцеру для манометра с обратным клапаном, который постоянно стоит в линии и закрыт колпачком. Манометр накручивают на точку через измерительный рукав или адаптер, поэтому сливать масло и разбирать линию не нужно.

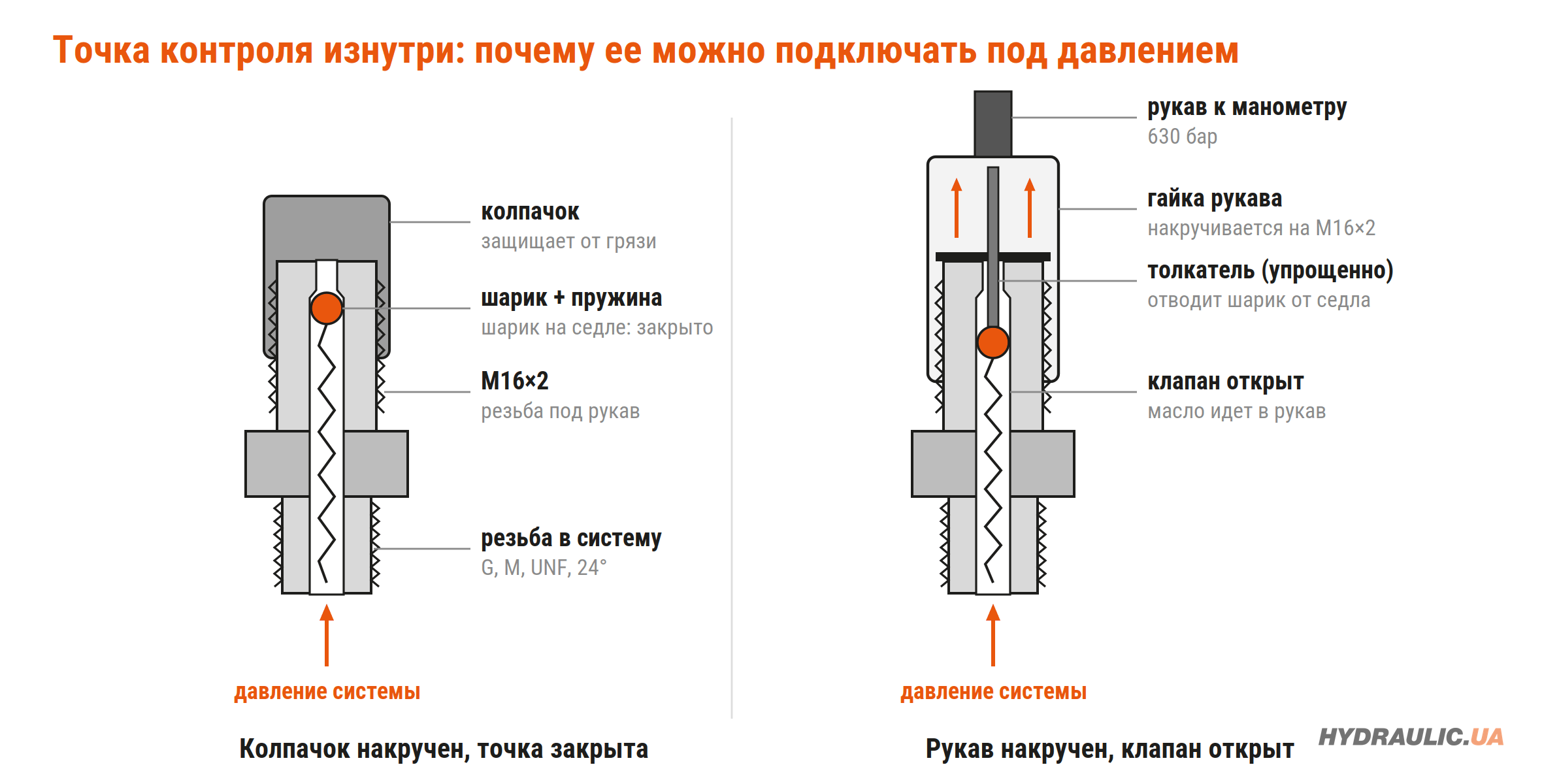

Что такое точка контроля и как она работает

Точка контроля (ее еще называют минимесс — по названию серии MINIMESS от Hydrotechnik, или тест-порт) — это штуцер, который вкручивают в порт гидроагрегата, корпус фильтра или фитинг трубопровода. Внутри стоит обратный клапан: шарик или поршень, которые пружина и давление системы прижимают к седлу. Сверху на резьбу M16×2 накручен колпачок, защищающий муфту от грязи.

Обратный клапан открывается, когда на точку накручивают гайку измерительного рукава: деталь муфты отодвигает шарик от седла, и масло проходит к манометру (на схеме ниже этот механизм показан упрощенно). Открутили рукав — клапан закрылся сам. В каталоге Hydrotechnik сказано, что точки MINIMESS открываются и закрываются автоматически и проходят испытание 1 000 000 импульсов давлением 1,3 от рабочего. STAUFF выпускает точки Test 20 с шариковым (SMK) и поршневым (SKK) клапаном.

Кроме измерения давления, через точку контроля удаляют воздух из цилиндров и отбирают пробу масла для анализа чистоты — такое назначение указывают STAUFF и Parker.

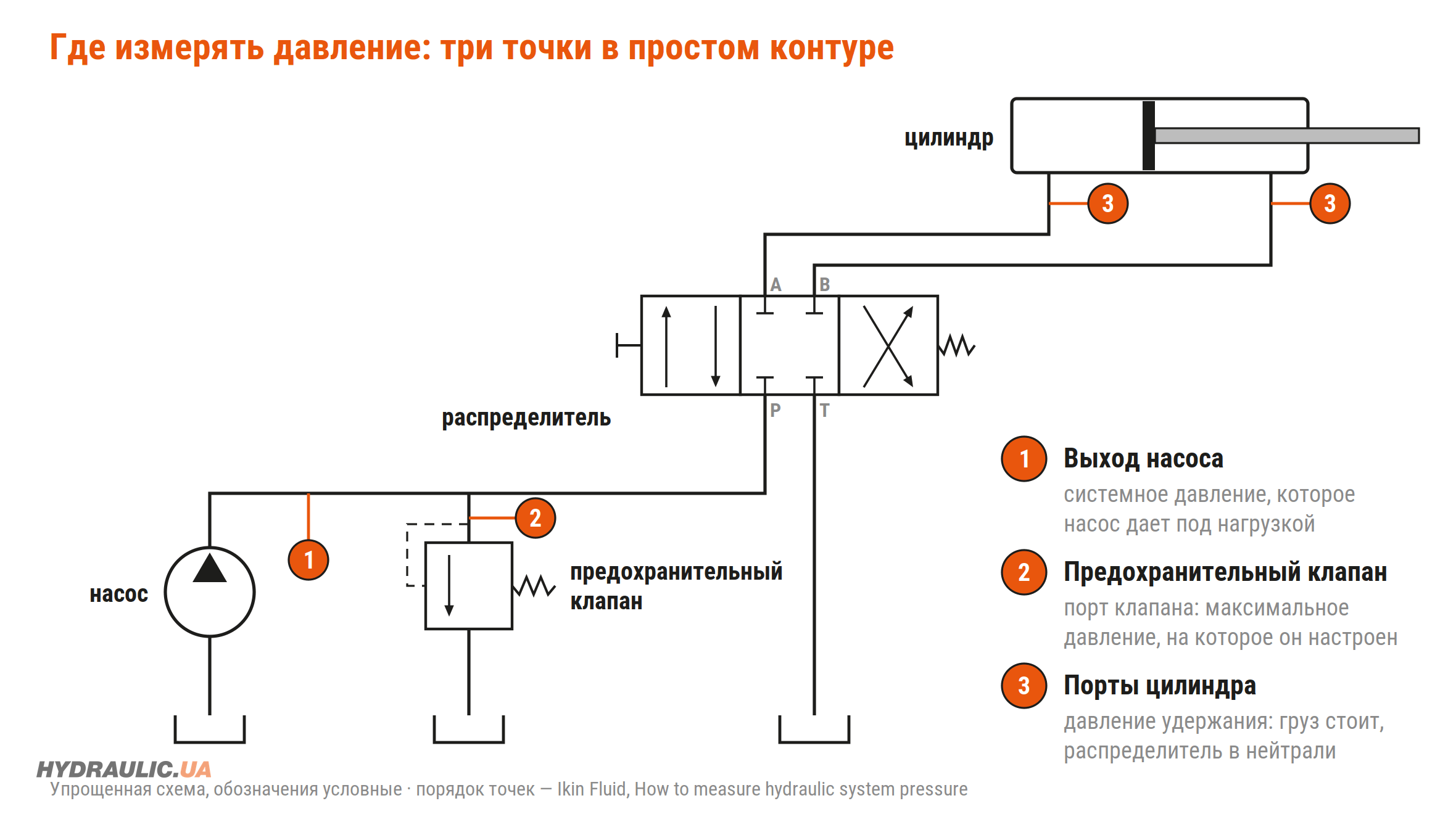

Где измерять давление

В разных местах контура давление разное, поэтому для диагностики измеряют в трех точках.

1. Выход насоса — системное давление, то есть то, что насос реально дает под нагрузкой. Если давление здесь не растет под нагрузкой, проблема в насосе или в том, что масло раньше времени уходит на слив. Как работает насос и что еще в нем проверяют, разобрано в статье как работает гидронасос и как его проверить.
2. Порт предохранительного клапана — максимальное давление, на которое настроен клапан. Его видно, когда цилиндр дошел до упора и насос качает через клапан. Долго систему в таком режиме не держат: вся мощность насоса уходит в нагрев масла.
3. Порты цилиндра — давление удержания. Груз поднят, распределитель в нейтрали. Если давление в порту постепенно падает и груз «садится», ищут перетечку в цилиндре, распределителе или гидрозамке. Порядок такой проверки — в статье гидрораспределитель не срабатывает: порядок проверки.

Так же через точку контроля измеряют давление в сливной линии гидромотора; что делать, когда мотор течет по валу, — в статье гидромотор течет по валу или не крутит.

На стационарных гидростанциях, где давление нужно регулярно видеть в нескольких местах, ставят переключатель манометра: один прибор обслуживает 3 или 6 точек.

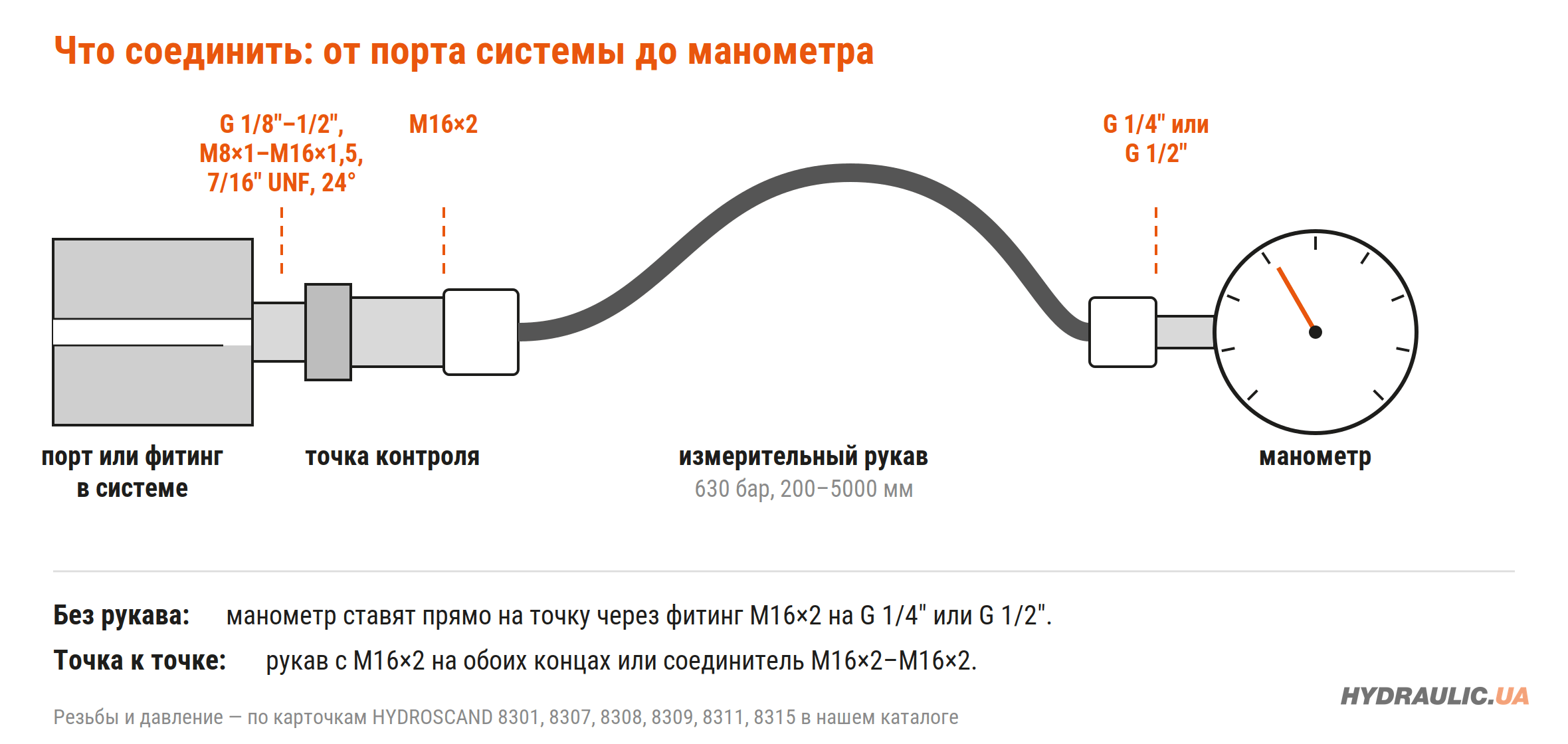

Что нужно для измерения

Комплект состоит из четырех частей: точки контроля, измерительного рукава, манометра и, при необходимости, переходника. На каждом стыке своя резьба, и именно ее нужно сверить перед покупкой.

То, что в поиске называют «шланг для манометра», — это и есть измерительный рукав. Наши рукава HYDROSCAND имеют рабочее давление 630 бар, в карточке указана температура от −30 до +125 °C (NBR). Длины: 200, 400, 600, 800, 1000, 1500, 2000, 2500, 3200, 4000, 4500 и 5000 мм (рукав M16×2–M16×2 есть еще длиной 300 мм). Все варианты собраны в категории шланги и фитинги контрольных точек, например рукав M16×2 на G 1/4", 800 мм. Длину выбирайте по тому, где будет стоять человек с манометром: шкалу должно быть видно с безопасного места, а рукав не должен лежать на острых краях или горячих деталях. Отдельно продается термопластовый шланг SAE 100 R7 с внутренним диаметром 2 мм, 630 бар и радиусом изгиба 35 мм; рукав из него получают после установки и обжима фитингов.

Манометр берут со шкалой как минимум в 1,5 раза больше ожидаемого максимума: если клапан настроен на 200 бар, шкала 0–315 или 0–400 бар подойдет, а 0–250 — нет. Поверяют прибор не реже раза в 12 месяцев. Подробнее о классе точности, диаметре и шкале — в статье как выбрать манометр для гидравлики, а зачем корпус заполняют глицерином — в статье зачем глицерин в манометре.

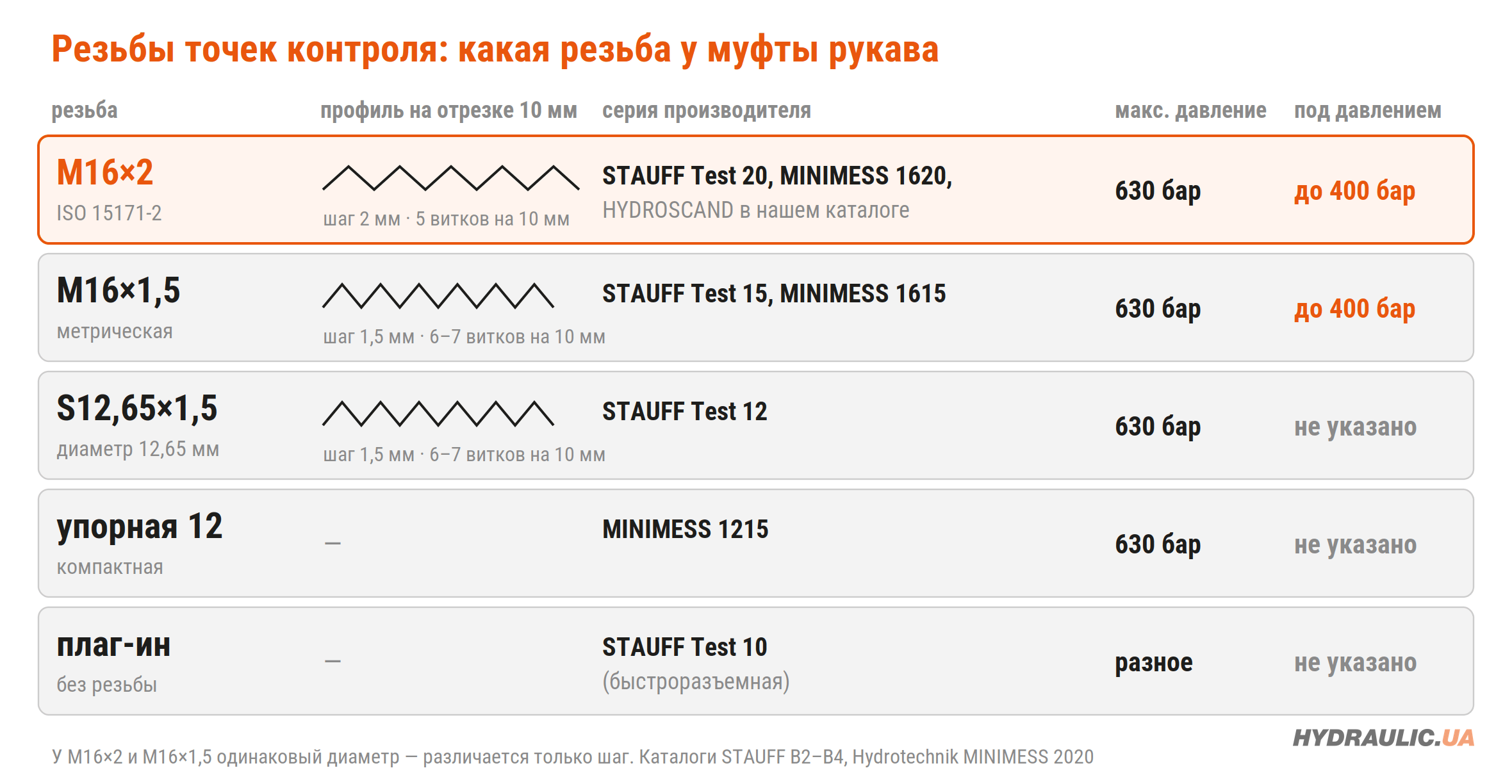

Резьбы точек контроля

Под названием «минимесс» продают несколько несовместимых систем. Муфта рукава M16×2 не накрутится на точку M16×1,5: диаметр одинаковый, но шаг резьбы 2 мм против 1,5 мм. Проще всего различить их резьбомером или посчитать витки на 10 мм длины: у M16×2 их 5, у M16×1,5 — 6–7.

По давлению подключения данные расходятся: в отдельных материалах STAUFF упомянуто подключение под полным давлением до 630 бар в зависимости от типа точки, но в каталоге серии Test 20 и в описании наших точек — 400 бар. Если производитель вашей точки прямо не указывает иное, считайте пределом 400 бар.

Уплотнение определяет, с какой жидкостью и при какой температуре работает точка. По каталогу STAUFF NBR рассчитан на −20…+100 °C, FPM (Viton) — на −20…+200 °C, EPDM для тормозной жидкости — на −40…+150 °C.

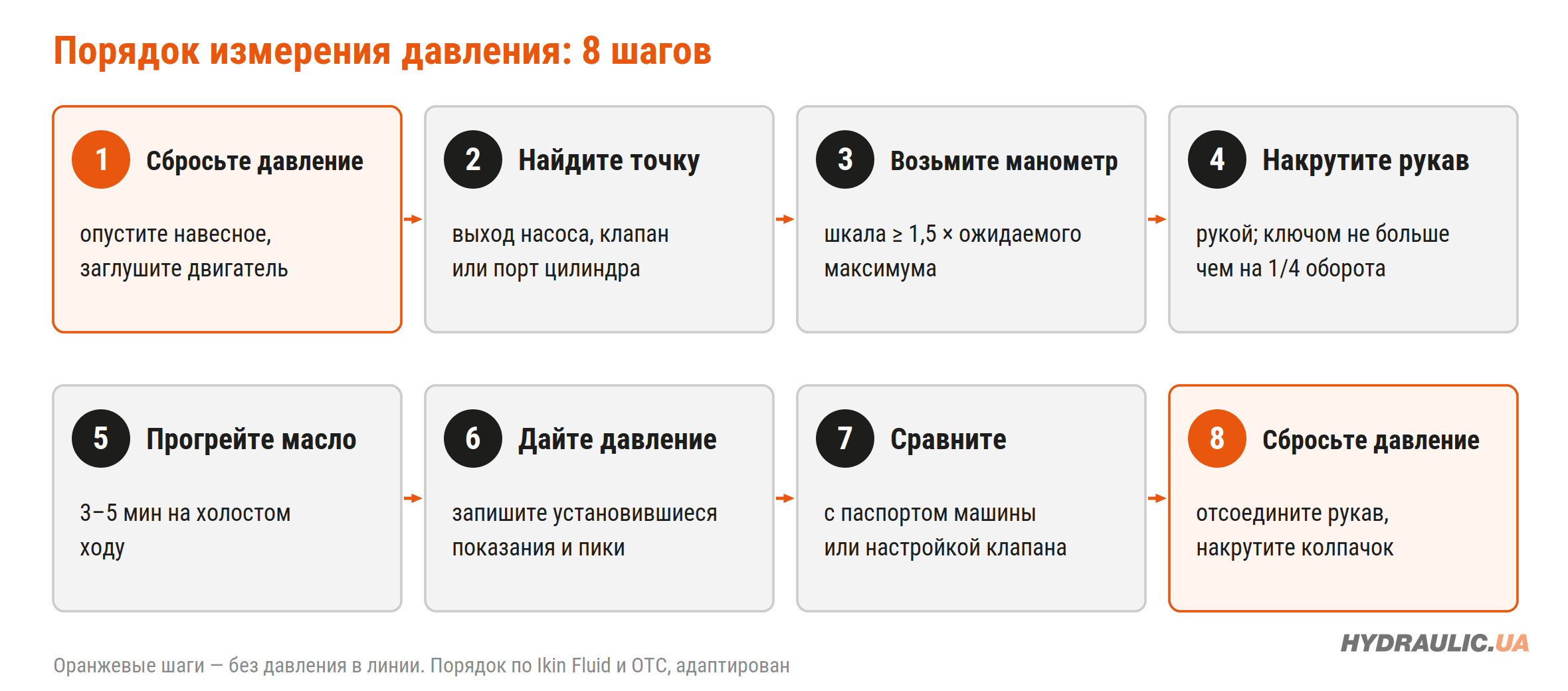

Порядок измерения

Порядок ниже составлен по методике Ikin Fluid и инструкции OTC к гидравлическому тестеру. Точка контроля позволяет подключить рукав и под давлением, но если есть возможность сбросить давление — сбросьте: так меньше риск, что масло ударит струей, если гайку перекосило.

1. Сбросьте давление. Опустите навесное оборудование на землю, заглушите двигатель и сбросьте накопленное давление в линиях.
2. Найдите точку контроля в нужном месте: на выходе насоса, у предохранительного клапана или на порту цилиндра. Протрите ее и снимите колпачок.
3. Подготовьте манометр со шкалой не меньше 1,5 от ожидаемого максимума. Не ставьте прибор, номинал которого ниже максимально возможного давления этого контура.
4. Накрутите рукав на точку рукой до упора; если нужно дотянуть ключом — не больше чем на четверть оборота. Перетягивать соединение нельзя.
5. Прогрейте масло на холостом ходу 3–5 минут: на холодном масле показания другие, чем в рабочем режиме.
6. Дайте давление: выведите систему на рабочий режим и запишите установившиеся показания и пики. Цифровой манометр из нашего каталога запоминает пиковое значение (обнуляют кнопкой ZERO), но опрашивает датчик 4 раза в секунду, поэтому очень короткий гидроудар может не зафиксировать.
7. Сравните с паспортом машины или настройкой клапана (подробнее — в следующем разделе).
8. Сбросьте давление и отсоедините рукав, накрутите колпачок на точку. Запишите показания, температуру масла и дату — в следующий раз будет с чем сравнить.

Правила безопасности из инструкций Ikin Fluid, OTC и Enerpac. Никогда не ищите течь рукой: тонкая струя масла под давлением травмирует. Подносите к подозрительному месту кусок картона или бумаги. Давление в системе не должно превышать номинал самого слабого компонента — рукава, фитинга, фильтра, манометра. При прямой проверке насоса не поднимайте давление выше настройки предохранительного клапана. Осмотрите измерительный рукав перед работой и не перегибайте его.

Как оценить результат

Нормальное ли давление, решает паспорт конкретной машины или настройка ее предохранительного клапана. Общей нормы «для трактора» или «для погрузчика» нет: системы одной марки могут работать на разных давлениях в зависимости от модификации и навесного оборудования. Поэтому сначала найдите цифру в документации, а потом измеряйте.

Ikin Fluid как ориентир называет отклонение больше 10 % от паспортного значения — это повод искать причину. Самые частые картины такие:

• На выходе насоса давление не достигает настройки клапана — насос не развивает давление или клапан открывается раньше. Проверяют насос и клапан по отдельности.
• Давление на клапане выше паспортного — вероятнее всего, клапан перенастроен или неисправен; стоит проверить настройку. Работа на таком давлении перегружает рукава и насос.
• Давление в порту цилиндра падает в нейтрали — внутренняя перетечка в цилиндре, распределителе или гидрозамке.
• Стрелка дергается так, что показания не прочитать — пульсация в линии. Жидкостное заполнение манометра гасит пульсации и дрожание стрелки, а цифровой манометр с функцией пика поможет зафиксировать наибольшее показание.

Если точки контроля нет

На старой технике точек контроля часто нет совсем. Вариантов три.

Первый — вкрутить точку в имеющийся порт или фитинг через переходник для манометра. Для 24° соединений есть точки с резьбой DKLO M12×1,5 и DKSO от M14×1,5 до M52×2. Давление в них зависит от размера: 630 бар до DKSO12, 400 бар до DKSO25 и 250 бар для 30–38.

Второй — врезать точку в металлическую трубу адаптером SERV-CLIP (Bolender). Он создает точку M16×2 на трубе Ø10–42 мм со стенкой до 5 мм без слива масла, резки и сварки, примерно за 3 минуты. SC-1 ставят под давлением, SC-2 — на системе без давления.

Третий — поставить манометр стационарно через кран. Кран для манометра MINI-PRESS (угловой 90° или прямой, G 1/4", 400 бар) позволяет плавно подключить прибор, чтобы стрелку не ударило гидроударом. WIKA советует монтировать такой манометр без вибрации, в удобном для чтения месте, а если среда горячая — через длинную измерительную линию.

Диагностические наборы

Для выездной диагностики удобнее иметь все в одном кейсе. В нашем каталоге два типа наборов.

Набор TB1.4 (PNOMEK, Турция): 4 глицериновых манометра Ø63 мм в комплекте 10/25/40/60 или 160/250/315/400 бар, по 2 адаптера M16×2 на 1/8", 1/4" и 3/8" BSP, 2 рукава DN2 длиной 200 см M16×2 на 1/4" BSP, 630 бар. Допустимая температура жидкости +20…+60 °C, кейс 365×200×85 мм, масса 5,6 кг. Два рукава позволяют измерять две линии одновременно, например давление на входе и выходе распределителя.

Набор MI-001: 4 манометра на 10/25/40/60 или 160/250/315/400 бар, по 2 контрольные точки с наружной резьбой G 1/8", G 1/4", G 3/8" и по 2 точки под 24° соединения с внутренней резьбой M16×1,5 (10L), M18×1,5 (12L), M22×1,5 (15L), 2 рукава длиной 2000 и 5000 мм, кейс. Перед покупкой уточните у менеджера резьбу муфты на рукавах.

Где купить

В разделе манометры и аксессуары — глицериновые манометры HYDROSCAND и Oleodinamica Mozioni от 0–1 до 0–1000 бар и CEJN до 2000 бар, цифровой манометр, краны и переключатели манометров, диагностические наборы. Точки контроля, измерительные рукава и фитинги собраны в категории шланги и фитинги контрольных точек: точки M16×2 с резьбой G, фитинг манометра G 1/4" под точку, SERV-CLIP для врезки в трубу. Пришлите фото порта или старой точки — менеджер подберет резьбу. Отправляем по всей Украине, забрать заказ можно в пунктах выдачи в 31 городе, вернуть — в течение 30 дней.

Частые вопросы

Можно ли подключать манометр под давлением?
Через точку контроля — да: производители разрешают подключение под давлением до 400 бар, а клапан открывается, только когда гайка рукава накручена. Откручивать заглушку порта или фитинг, чтобы поставить манометр без точки контроля, под давлением нельзя. Если есть возможность, сбросьте давление и перед подключением к точке.

Какой адаптер или переходник нужен для манометра?
Для точки контроля M16×2 — фитинг M16×2 на резьбу манометра (G 1/4" или G 1/2") или измерительный рукав с такими же концами. Если точки нет, на 24° соединение ставят переходник под манометр (L- или S-серии), на JIC и ORFS — адаптеры на G 1/4".

Какая резьба на точке контроля?
Чаще всего M16×2 по ISO 15171-2. Встречаются M16×1,5, S12,65×1,5, упорная 12 (MINIMESS 1215) и быстроразъемные точки без резьбы. M16×2 и M16×1,5 между собой несовместимы.

Какую длину рукава взять?
Такую, чтобы шкалу манометра было видно с безопасного места — из кабины или сбоку от рабочего органа — и чтобы рукав не лежал на острых краях и горячих деталях. Доступные длины перечислены выше, в разделе о комплекте.

Чем точка контроля лучше тройника с манометром?
Манометр на тройнике постоянно под давлением и пульсациями, а точка контроля закрыта, пока к ней не подключили рукав. Одним манометром с рукавом можно по очереди проверить все точки машины, а колпачок защищает их от грязи.

Как понять, нормальное ли давление?
Сравните показания с паспортом машины или настройкой предохранительного клапана. Отклонение больше 10 % — повод проверить насос, клапан и распределитель. Как измеренное давление превращается в момент гидромотора, разобрано в статье как рассчитать гидромотор.
