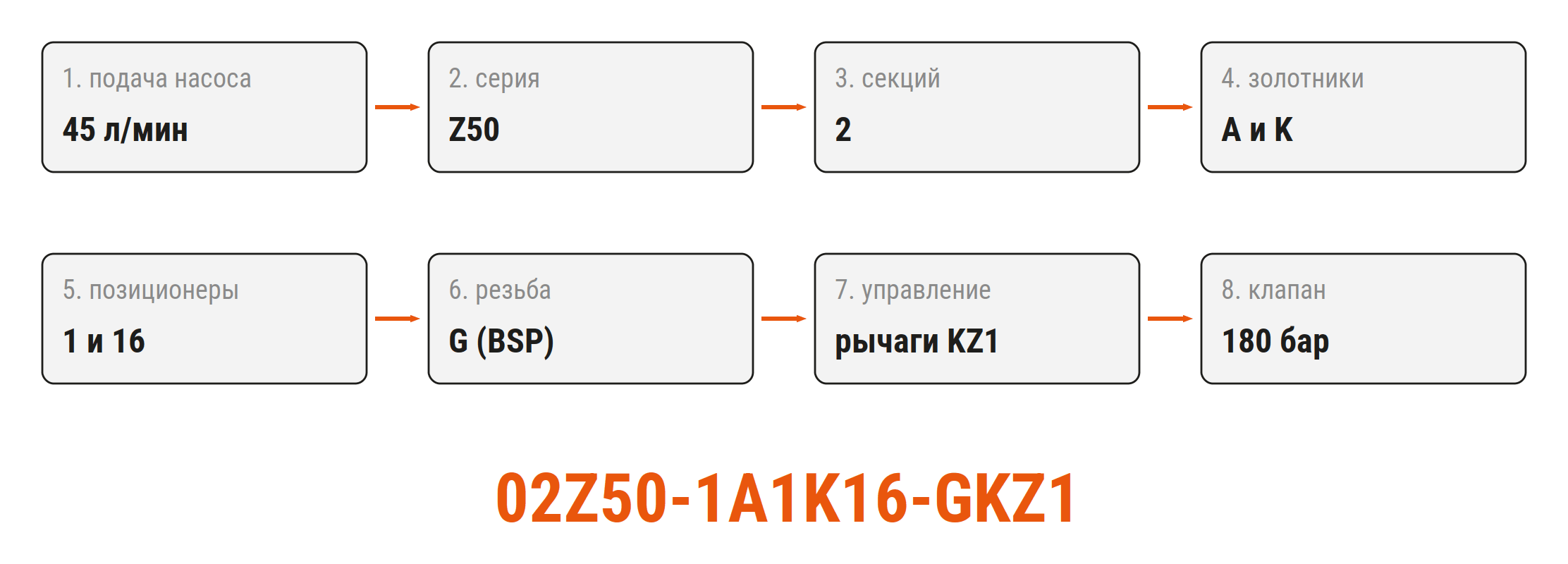

Гидрораспределитель с ручным управлением выбирают в таком порядке: расход насоса определяет серию, количество потребителей — количество секций, тип потребителя — золотник и фиксацию, а место установки — управление и резьбы портов. Последней проверяют настройку предохранительного клапана.
Коротко. Серия Badestnost — по подаче насоса: Z50 на 50 л/мин (заменила P40 на 40 л/мин), Z80 на 80 л/мин (заменила P80), P120 — в наших карточках по редакции 2011 года, 120 л/мин. Секций — столько, сколько потребителей: моноблок после завода не расширяют. Золотник: A — цилиндр двустороннего действия, C — одностороннего, D — гидромотор, K/L — навесное с плавающим положением. Дальше — фиксация (1, 8, 16/12, 15/13), управление (рычаг KZ1, трос V1, джойстик, электродублирование ED3), резьба портов (код G) и предохранительный клапан (у Z50/Z80 заводская настройка 180 бар).
Какую серию брать по расходу насоса?

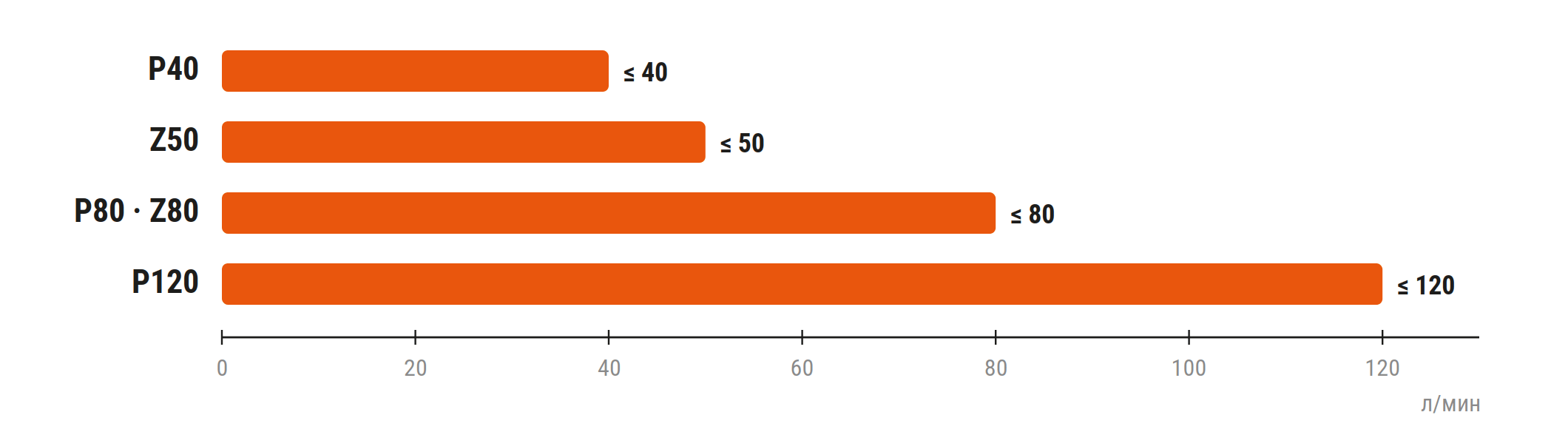

Серию выбирают так, чтобы ее номинальный расход был не меньше подачи насоса. Например, для насоса на 60 л/мин Z50 мал — нужен Z80. Основные ручные моноблоки — Z50 на 50 л/мин и Z80 на 80 л/мин; для большей подачи — P120, который в наших карточках идет по редакции каталога 2011 года: 120 л/мин. P40 (40 л/мин) и P80 еще встречаются на рынке и в нашем ассортименте, но производитель заменил их на Z50 и Z80: шаг секций тот же, крепление изменилось — вместо болтов M8 отверстия Ø9, максимальное давление поднято с 250 до 315 бар (предохранительный клапан с завода настроен на 180 бар).
| Серия | Номинальный расход | Макс. давление P | Секций | Шаг секций | Крепление |
|---|---|---|---|---|---|
| P40 | 40 л/мин | 250 бар | 1–7 | 35 мм | 2 болта M8 |
| Z50 (заменила P40) | 50 л/мин | 315 бар | 1–8 | 35 мм | 2 отверстия Ø9 |
| P80 | 80 л/мин | 250 бар | 1–6 | 38 мм | 3 болта M8 |
| Z80 (заменила P80) | 80 л/мин | 315 бар | 1–6 | 38 мм | 3 отверстия Ø9 |
| P120 | 120 л/мин | 250 бар | 1–4 | 53 мм | 3 болта M10 |
P120 в наших карточках — по редакции каталога 2011: 120 л/мин, 250 бар. Редакция 2026 дает 160 л/мин и 315 бар по каталогу; такие корпуса тоже бывают на складе — редакцию видно на табличке.
Чем отличаются классы 40 и 80 л/мин, разобрано в статье Р40 или Р80: какой гидрораспределитель выбрать, а что изменилось при переходе P→Z — в статье P40 или Z50, P80 или Z80.
Сколько нужно секций?
Одна секция управляет одним потребителем, поэтому секций нужно столько, сколько цилиндров и моторов требуется двигать независимо. Моноблок — это все секции в одном литом корпусе: состав задают на заводе, добавить секцию на месте нельзя. Поэтому потребителя, которого планируете поставить позже, стоит учесть сразу.
Пределы по сериям: P40 — до 7 секций, Z50 — до 8, P80 и Z80 — до 6, P120 — до 4. Количество секций в коде стоит первым: 02Z50… — двухсекционный, 03Z80… — трехсекционный. Готовые конфигурации собраны на страницах 1-секционный, 2-секционный, 3-секционный распределитель и далее до 8.
Какой золотник для какого потребителя?
Золотник задает, что происходит с линиями A и B в каждом положении, и зависит от типа потребителя. В коде это буква перед цифрой позиционера: в 02Z50-1A1K16-GKZ1 первая секция — A1, вторая — K16.
| Потребитель | Золотник | Что в нейтрали |
|---|---|---|
| Цилиндр двустороннего действия (стрела, ковш, поворот) | A | A и B закрыты, 3 позиции |
| Цилиндр одностороннего действия на линии B (самосвал, подъем) | C | работа только на B |
| Цилиндр одностороннего действия на линии A | B | работа только на A |
| Гидромотор | D | A и B соединены с баком («плавающий в нейтрали») |
| Навесное на земле, отвал, щетка | K или L | 4 позиции, четвертая — плавающая |
Между K и L выбирают по стороне: у P40 и Z50 K — только левое исполнение, L — только правое; у Z80 наоборот, K — правое, L — левое; у P80 есть только L. Сторону определяют по тому, с какой стороны корпуса (если смотреть на распределитель со стороны рычагов) подходит напорная линия от насоса; если сомневаетесь, пришлите фото менеджеру. Подробно о плавающем положении — в статье плавающее положение гидрораспределителя.
Фиксация: возврат в нейтраль или удержание
Цифра после буквы золотника — позиционер: она указывает, возвращается ли золотник в нейтраль сам или удерживается в положении. Выбор зависит от того, должен ли оператор держать рычаг все время работы.
- 1 — пружинный возврат в нейтраль. Отпустил рычаг — движение остановилось.
- 8 — фиксация в положениях 0, 1 и 2. Для потребителя, который работает долго без руки на рычаге.
- 16 (для K) / 12 (для L) — из рабочих положений возвращается в нейтраль, в плавающем фиксируется. Для навесного: опустили — зафиксировали в плавающем.
- 15 (K) / 13 (L) — фиксация во всех 4 положениях. Когда навесное долго работает без удержания рычага в любом из положений. Для гидромотора берут золотник D.
- 2 или 3 — фиксация только в одном положении.
Как читать весь код до последней буквы, объяснено в статье как расшифровать артикул Badestnost.
Управление: рычаг, трос, джойстик, ED3
Управление определяется тем, где стоит распределитель относительно оператора, и задается исполнением корпуса — его выбирают до заказа.
- Рычаг на корпусе (KZ1). Распределитель в зоне досягаемости. Резьба коробки рычага: P40 и Z50 — M8, P80 и Z80 — M10, P120 — M12.
- Трос (V1). Распределитель далеко от кабины. В коде V1 вместо KZ1, например
02P80-1A1A1-GV1. Тросы управления — 1000, 1500, 2000 и 3000 мм, наконечники «вилка» и «шар». - Джойстик. Одна рукоятка на два золотника, 4 стандартных варианта положения шарнира, например
02Z50-A1A1/Ju+3/-G. - Электродублирование ED3. Каждая секция включается электрически (ON/OFF), ручной рычаг остается. Катушки 12 или 24 В DC, 24 Вт, давление управления 10–50 бар; питание управления — через редукционный клапан VRP, на сливе — подпорный VRE. Применение — кран-манипуляторы, лесовозы, коммунальная техника.
Тросы и джойстики — в разделе джойстики и тросы управления, распределители с ED3 — в разделе с ручным управлением и электрическим дублированием.
Резьбы портов
Резьбу портов задает буква после золотников: G — трубная BSP, M — метрическая. В исполнении G серии имеют такие порты:
| Серия | P | T | A, B | Код M (P / A, B / T) |
|---|---|---|---|---|
| P40, Z50 | G1/2 | G1/2 | G3/8 | M22×1,5 / M18×1,5 / M22×1,5 |
| P80, Z80 | G1/2 | G3/4 | G1/2 | M22×1,5 / M22×1,5 / M26×1,5 |
| P120 | G1″ | G1″ | G1″ | — |
Порт N — выход на следующий распределитель, если после этого стоит еще один. Как подключить P, T, A, B и N — в статье как правильно подключить гидрораспределитель.
Давление предохранительного клапана
У Z50 и Z80 предохранительный клапан встроен на входе и по умолчанию имеет диапазон 120–250 бар с заводской настройкой 180 бар. Опционально заказывают диапазоны 50–120 или 220–315 бар. Настройку определяют по насосу и самому слабому элементу системы, а не оставляют заводскую «по умолчанию».
«250 бар» в описаниях товара — это верх диапазона настройки клапана, а не предел корпуса: сам Z50/Z80 рассчитан на 315 бар. Противодавление на сливе T — до 35 бар. Для P40 и P80 максимальное давление на входе — 250 бар, на линиях A и B — 300, на сливе — 50 бар.
Таблица подбора
Типовые случаи и что для них брать — из конфигураций, которые есть в нашем ассортименте. P40 и P80 в таблице — серии, которые производитель заменил на Z50 и Z80.
| Применение | Серия | Золотники | Пример кода |
|---|---|---|---|
| Один цилиндр двустороннего действия, насос до 50 л/мин | Z50 | A1 | Z50-A1-GKZ1 |
| Самосвал, одностороннее действие, насос до 80 л/мин | Z80 / P80 | C1 | Z80-C1-GKZ1, P80-1C1-GKZ1 |
| Гидромотор | Z50 / Z80 | D1 | Z50-D1-GKZ1, Z80-D1-GKZ1 |
| Цилиндр + навесное с плаванием | Z50 | A1 + K16 | 02Z50-1A1K16-GKZ1 |
| Три навесных с плаванием, 80 л/мин | Z80 | L12 × 3 | 03Z80-1L12L12L12-GKZ1 |
| Два цилиндра, управление тросом | P80 | A1 × 2 | 02P80-1A1A1-GV1 |
| Два цилиндра, джойстик | Z50 | A1 × 2 | 02Z50-A1A1/Ju+3/-G |
| Расход больше 80 л/мин | P120 | A1 | P120-1A1-GKZ1 |
Чек-лист: что знать перед заказом
- Подача насоса, л/мин — для выбора серии.
- Количество потребителей и тип каждого: цилиндр двустороннего или одностороннего действия, гидромотор, навесное с плаванием.
- Держит ли оператор рычаг или нужна фиксация — для каждой секции.
- Где стоит распределитель: рычаг на корпусе, трос (длина, наконечник) или джойстик; нужно ли электрическое управление 12 или 24 В.
- Резьба рукавов, которые подходят к распределителю: G или M.
- Стоит ли после распределителя еще один потребитель (порт N).
- Давление, на которое рассчитана система, — для диапазона предохранительного клапана.
- Масло: минеральное гидравлическое, рабочая вязкость 15–75 мм²/с, температура −20…+80 °C с уплотнениями NBR, чистота −/19/16 по ISO 4406.
Все ручные моноблоки, которые продает HYDRAULIC.UA, — в категории гидрораспределители с ручным управлением. Если ответы на пункты чек-листа есть, а кода нет — пришлите их техническому отделу, код составим вместе. Готовый распределитель отправим в любой город Украины или в представительство (они есть в городах Украины); вернуть его можно в течение 14 дней.
Вопросы и ответы
Как подобрать гидрораспределитель к насосу?
По номинальному расходу: он должен быть не меньше подачи насоса. Z50 — 50 л/мин, Z80 — 80 л/мин, P120 в наших карточках — 120 л/мин (редакция 2011).
Можно ли добавить секцию в моноблок позже?
Нет. В моноблоке все секции в одном литом корпусе, состав задается на заводе.
Какой золотник для гидромотора?
D: в нейтрали A и B соединены с баком. Позиционер 1 или 8 выбирают по тому, держит ли оператор рычаг.
Что означает 250 бар в описании Z50?
Верх диапазона настройки предохранительного клапана (120–250 бар). Корпус Z50 рассчитан на 315 бар.
Можно ли поставить трос на распределитель с рычагом?
Трос ставится на исполнение V1 или с тросовым механизмом вместо коробки рычага. Поэтому управление тросом лучше указать еще при заказе.
