Артикул гидрораспределителя Badestnost читается слева направо: количество секций, серия, схема подключения, пара «золотник + позиционер» для каждой секции, код резьбы портов и тип управления. Например, 02Z50-1A1K16-GKZ1 — двухсекционный распределитель серии Z50 с параллельным подключением: первая секция с золотником A и пружинным возвратом, вторая — с плавающим золотником K и позиционером 16, порты с резьбой BSP, управление рычагом.
Коротко. Серия (P40, Z50, P80, Z80) задает расход, давление, резьбы и крепление. Буква после серии — тип золотника, цифра за ней — позиционер, то есть как секция возвращается и где фиксируется. G — резьба портов BSP, KZ1 — коробка рычага с рукояткой, V1 — исполнение под трос. Типичные ошибки в расшифровке и коды поставщика собраны в отдельном разделе.
Из чего состоит артикул
Артикул в карточке — это рыночный сокращенный формат, в котором распределители Badestnost записывают в 1С и в каталогах поставщиков. Разберем его на примере 02Z50-1A1K16-GKZ1:
| Фрагмент | Что означает |
|---|---|
02 | Количество секций — две. Ноль впереди обозначает общий обратный клапан, запись без нуля (2Z50…) — обратный клапан на каждой секции; так же 03 — три секции. Односекционные пишут без номера: P40-… |
Z50 | Серия распределителя |
1 | Параллельное подключение секций — привычка, оставшаяся от формата P-серий; в односекционных Z-артикулах ее часто нет: Z50-A1-GKZ1 |
A1 | Первая секция: золотник A, позиционер 1 |
K16 | Вторая секция: золотник K, позиционер 16 |
G | Резьба портов BSP (дюймовая трубная) |
KZ1 | Коробка рычага KZ + рукоятка 1 |
Каталог производителя пишет код полнее, например 0 2 P40 R 1 A 1 A 1 G KZ1 T H E C2 11. Основная последовательность та же, но в полном коде есть позиции, которых в сокращенном артикуле нет: R перед схемой подключения и хвост T H E C2 11 после KZ1. Без каталога соответствующей редакции мы их не расшифровываем. Если на табличке вашего распределителя код длиннее, чем в карточке, пришлите фото таблички и уточните у нас перед заказом.
Серия: P40, Z50, P80, Z80
Серия определяет, сколько масла пропускает распределитель, какое давление выдерживает и под какие рукава и кронштейн он сделан. Z50 — серия, которая заменила P40, Z80 — серия, которая заменила P80; что именно изменилось, разобрано в отдельной статье P40 или Z50, P80 или Z80.
| Серия | Расход | Макс. давление P | Секций | Шаг секций | Резьбы (код G) | Крепление |
|---|---|---|---|---|---|---|
| P40 | 40 л/мин | 250 бар | 1–7 | 35 мм | P, T G1/2; A, B G3/8 | 2 болта M8 |
| Z50 | 50 л/мин | 315 бар | 1–8 | 35 мм | P, T G1/2; A, B G3/8 | 2 отверстия Ø9 |
| P80 | 80 л/мин | 250 бар | 1–6 | 38 мм | P G1/2; T G3/4; A, B G1/2 | 3 болта M8 |
| Z80 | 80 л/мин | 315 бар | 1–6 | 38 мм | P G1/2; T G3/4; A, B G1/2 | 3 отверстия Ø9 |
Для Z50 и Z80 315 бар — максимальное давление корпуса; встроенный предохранительный клапан с завода настроен на 180 бар. Есть еще серия P120 с резьбой G1″: в наших карточках — редакция каталога 2011 года, 120 л/мин и 250 бар (на складе бывают и корпуса редакции 2026 года на 160 л/мин — редакцию видно на табличке). Логика артикула у нее та же.

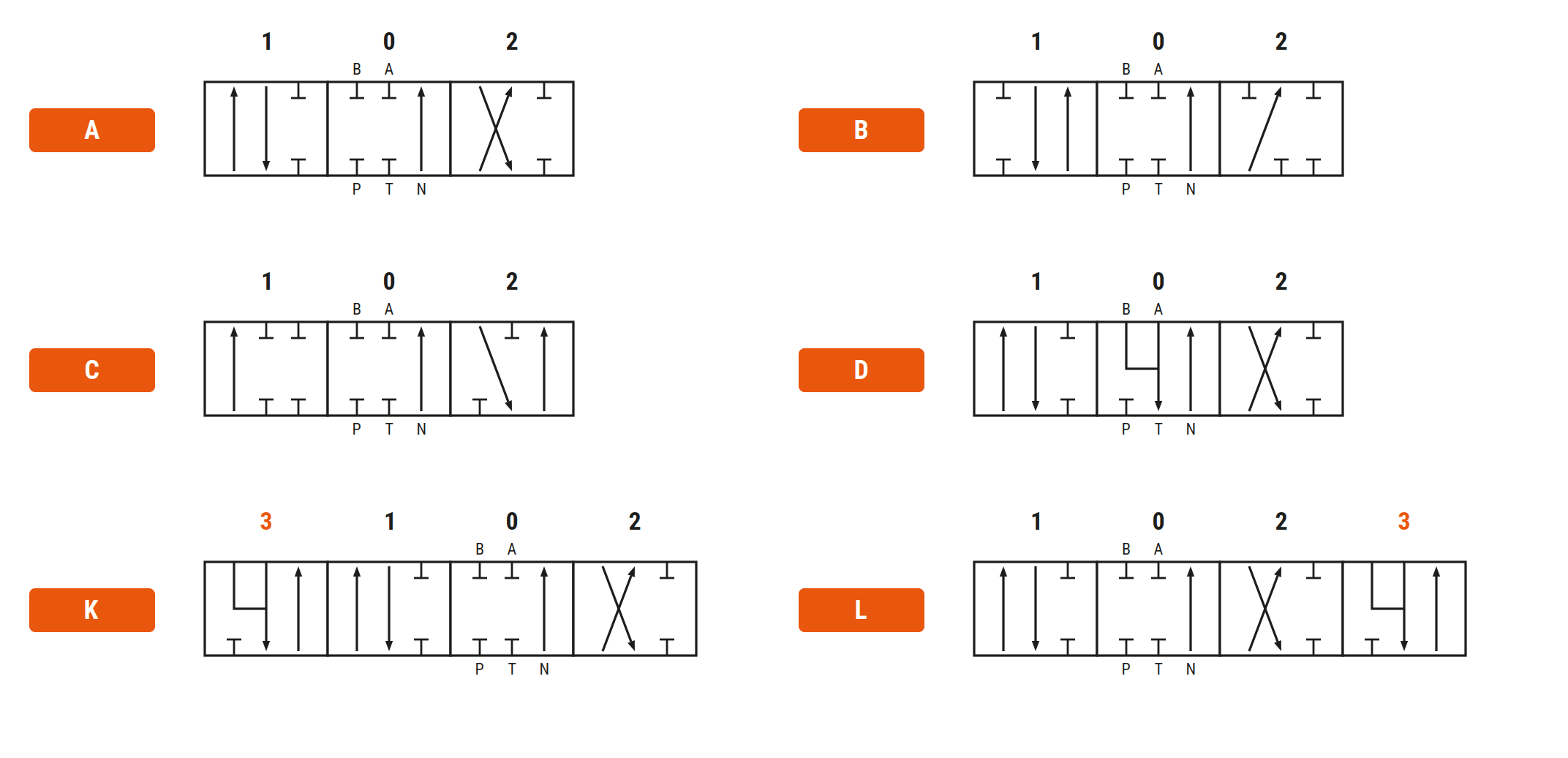

Что означает буква: тип золотника
Буква после серии описывает, куда золотник направляет поток в каждом положении и что происходит с линиями A и B в нейтрали. От нее зависит, под какого потребителя подходит секция.
| Код | Схема | Под что ставят |
|---|---|---|
| A | Двусторонний, 3 позиции, A и B закрыты в нейтрали | Гидроцилиндр двустороннего действия |
| B | Односторонний, рабочая линия A | Цилиндр одностороннего действия на порт A |
| C | Односторонний, рабочая линия B | Цилиндр одностороннего действия: самосвал, подъем |
| D | A и B соединены с баком в нейтрали | Гидромотор; «плавающий в нейтрали» |
| E / F | В нейтрали на бак соединена только B или только A | По гидросхеме машины |
| M | Закрытый центр | По гидросхеме машины |
| K / L | 4 позиции, четвертая — плавающая | Навесное, которое должно лежать на земле: отвал, щетка |
| Us | Регенеративный | По гидросхеме машины |
Золотники E/F, M и Us подбирают по гидросхеме конкретной машины — применение зависит от нее. Плавающие K и L отличаются стороной входа: у P40 и Z50 K — только под вход слева, L — справа; у P80 золотника K нет, только L; у Z80 наоборот: K — правое, L — левое. При замене смотрите и букву на старом корпусе, и сторону входа. Подробно о плавающем положении — в статье плавающее положение гидрораспределителя.

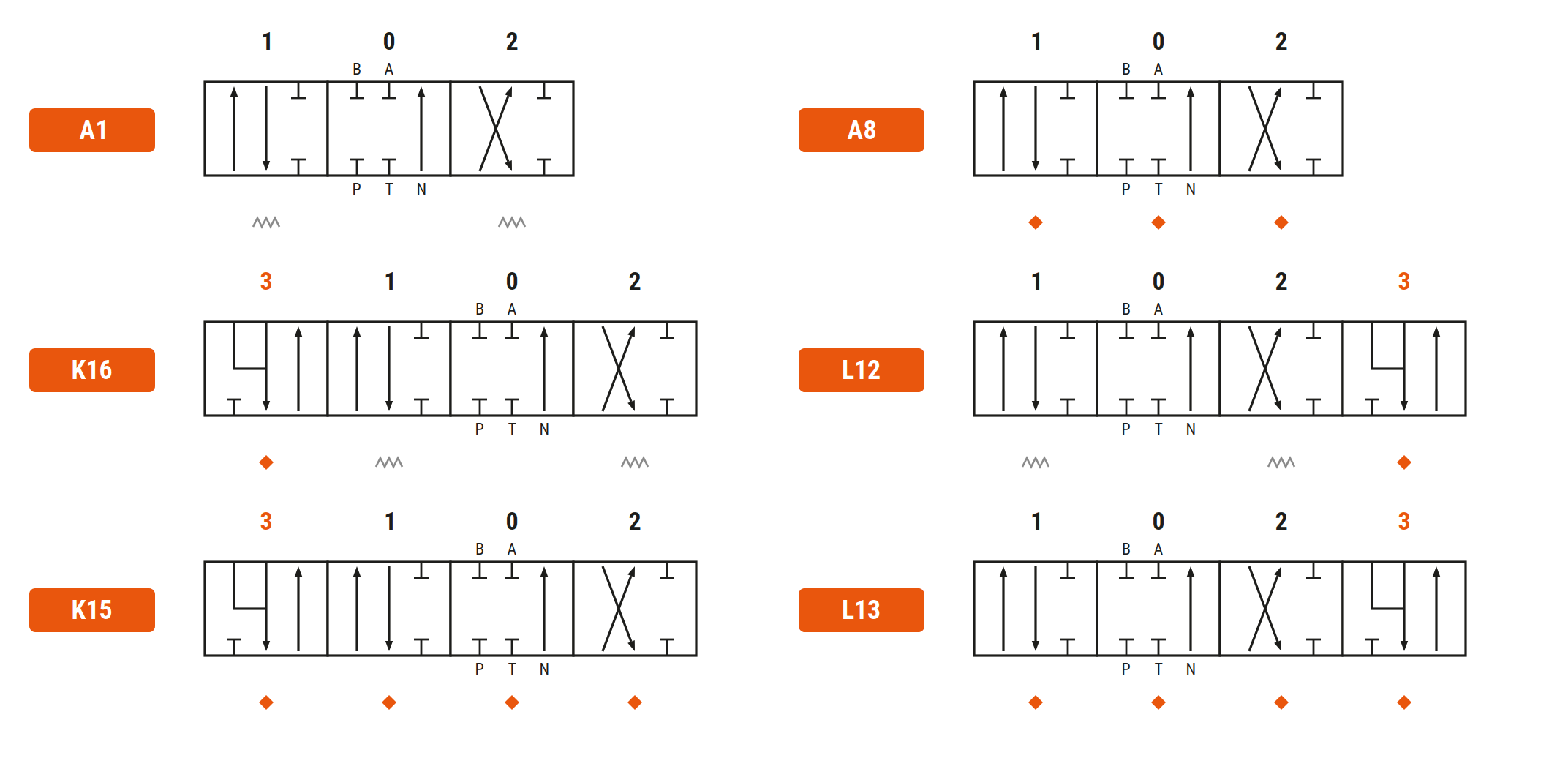

Что означает цифра: позиционер
Цифра после буквы — это позиционер: механизм на торце золотника, который возвращает его в нейтраль или удерживает во включенном положении. Один и тот же золотник A с позиционером 1 и с позиционером 8 ведет себя под рукой по-разному.
| Код | Что делает |
|---|---|
| 1 | Пружинный возврат в нейтраль: отпустили рычаг — секция выключилась |
| 8 | Фиксация в положениях 0, 1, 2 |
| 16 (для K) / 12 (для L) | Возврат в нейтраль, фиксация только в плавающей позиции |
| 15 (для K) / 13 (для L) | Фиксация во всех 4 позициях |
| 2 / 3 | Фиксация в одной позиции |
| ED3 | Электрогидравлическое управление ON/OFF; код стоит на месте цифры позиционера, ручной рычаг остается |
В каталоге Z50 появились новые коды позиционеров — 1C, 1Z, 1rAB, 1E, 14, 7Z, 7T, 17 и другие. Если такой код встретился в артикуле, расшифровку берите из каталога под конкретную редакцию, а не по аналогии со старыми цифрами.
Хвост артикула: резьба и управление
После пар «золотник + позиционер» идут код резьбы портов и тип управления.
- G — трубная дюймовая резьба BSP. У P40 и Z50: P и T G1/2, A и B G3/8. У P80 и Z80: P G1/2, T G3/4, A и B G1/2.
- M — метрическая резьба. У P40: P и T M22x1.5, A и B M18x1.5. У P80: P, A, B M22x1.5, T M26x1.5.
- KZ1 — коробка рычага KZ с рукояткой 1. Резьба под рычаг у P40 и Z50 — M8 (для Z50 есть опция M10), у P80 и Z80 — M10.
- V1 — исполнение под трос вместо коробки рычага. Тросы и джойстики — в разделе джойстики и тросы управления.
- ju+3 / Ju+3 — джойстик на 2 секции, шарнир внизу слева.
Разбор четырех артикулов из наших карточек
02Z50-1A1K16-GKZ1
Две секции серии Z50, параллельное подключение. Первая — A1: двусторонний золотник с пружинным возвратом, под цилиндр подъема. Вторая — K16: четыре позиции с плавающей, возвращается в нейтраль и фиксируется только в плавающей, под отвал или щетку. Порты BSP, управление рычагами.
P40-1C1-GKZ1
Одна секция серии P40 (номера секций в начале нет). Золотник C — односторонний, рабочая линия B: это схема под цилиндр одностороннего действия самосвала или подъема. Позиционер 1 — пружинный возврат. Порты BSP, рычаг.
03P40-1K15K15K15-GKZ1
Три секции P40, все K15: четыре позиции с плавающей и фиксацией во всех 4 позициях. Такой распределитель ставят, когда каждый потребитель должен оставаться во включенном или плавающем положении без удержания рычага.
02P40-1A1K16-GV1
Та же пара секций A1 и K16, что в первом примере, но на корпусе P40 и в конце V1 вместо KZ1 — исполнение под трос. Это распределитель для случая, когда его ставят далеко от кабины и управляют тросами.
Что в обозначениях часто путают
Ниже — ошибки, которые встречаются в описаниях на рынке.
- GKZ1 ≠ anti-shock. G — резьба портов, KZ1 — рычаг с рукояткой. Противоударного клапана этот код не означает.
- GV1 ≠ pressure-comp, «компенсация давления». V1 — исполнение под трос.
- KZ1 ≠ back-pressure. Подпорный клапан на сливе обозначают VRE.
- A8 ≠ 4-way. Это золотник A с фиксацией 8, три позиции.
- VRP ≠ ручные рычаги. VRP — редукционный клапан, который питает управление ED3.
- VRE ≠ pilot relief. VRE — подпорный клапан на сливе, нужен для работы ED3.
- Z50 и Z80 — не пропорциональные. В каталоге ручных Z50/Z80 пропорционального управления нет; для тонкого дозирования есть отдельный золотник As/Af.
- «250 бар» в описаниях Z50/Z80 — это верх диапазона настройки предохранительного клапана (120–250 бар, заводская настройка 180 бар), а не предел аппарата: максимальное давление серии — 315 бар.
Коды, которых нет в каталоге
В каталогах Badestnost нет кодов EHO/EHOR, BH/AH, VN1, PK80, VRC. Это обозначения, которые вводят поставщики, и расшифровывать их по аналогии мы не будем — легко ошибиться. В нашем ассортименте такие коды есть, например, в карточках 02P80-1BH1AH-M и 02Z80-1VN1ANM11. Для них ориентируйтесь на характеристики в карточке или пришлите нам фото таблички. Состав секций для кодов EHO/EHOR уточняйте у менеджера. Как обозначается электродублирование в каталогах Badestnost — на странице гидрораспределители с ручным управлением и электрическим дублированием.
Где купить
Распределители P40, Z50, P80 и Z80 — в разделах гидрораспределитель Badestnost и гидрораспределители с ручным управлением; артикул в каждой карточке можно прочитать по этой статье. Если код на старом корпусе стерт или не совпадает с карточкой, пришлите фото таблички и схему подключения — менеджер HYDRAULIC.UA подберет конфигурацию. Отправляем по всей Украине, забрать заказ можно в пунктах выдачи в 31 городе, на возврат есть 30 дней.
Вопросы и ответы
Что означают буквы на гидрораспределителе?
Буква после серии — тип золотника (A, C, D, K, L и т. д.), G — резьба BSP, KZ1 — рычаг, V1 — исполнение под трос.
Что означает 02Z50-1A1K16-GKZ1?
Две секции Z50, параллельное подключение; секция A1 с обычным золотником и пружинным возвратом, секция K16 с плавающей позицией; резьба BSP, рычаги.
Чем K15 отличается от K16?
K16 возвращается в нейтраль и фиксируется только в плавающей позиции, K15 фиксируется во всех 4 позициях.
Чем отличаются золотники K и L?
Оба имеют четвертую, плавающую позицию; разница — в стороне входа, и в каждой серии она своя (у P80 есть только L). При замене смотрите букву на старом корпусе.
Что делать, если в артикуле есть EHO, BH/AH или VN1?
Это коды поставщика, их нет в каталоге Badestnost. Ориентируйтесь на характеристики в карточке или пришлите фото таблички.
Читайте также: P40 или Z50, P80 или Z80: что изменилось · Р40 или Р80: какой гидрораспределитель выбрать · как правильно подключить гидрораспределитель
Автор: Технический отдел HYDRAULIC.UA. Обновлено: 25.09.2026.
