Артикул гідророзподільника Badestnost читається зліва направо: кількість секцій, серія, схема підключення, пара «золотник + позиціонер» для кожної секції, код різьби портів і тип керування. Наприклад, 02Z50-1A1K16-GKZ1 — двосекційний розподільник серії Z50 з паралельним підключенням: перша секція із золотником A і пружинним поверненням, друга — з плаваючим золотником K і позиціонером 16, порти з різьбою BSP, керування важелем.
Коротко. Серія (P40, Z50, P80, Z80) задає витрату, тиск, різьби й кріплення. Літера після серії — тип золотника, цифра після літери — позиціонер, тобто як секція повертається і де фіксується. G — різьба портів BSP, KZ1 — коробка важеля з рукояткою, V1 — виконання під трос. Типові помилки в розшифровці й коди постачальника зібрано в окремому розділі.
З чого складається артикул

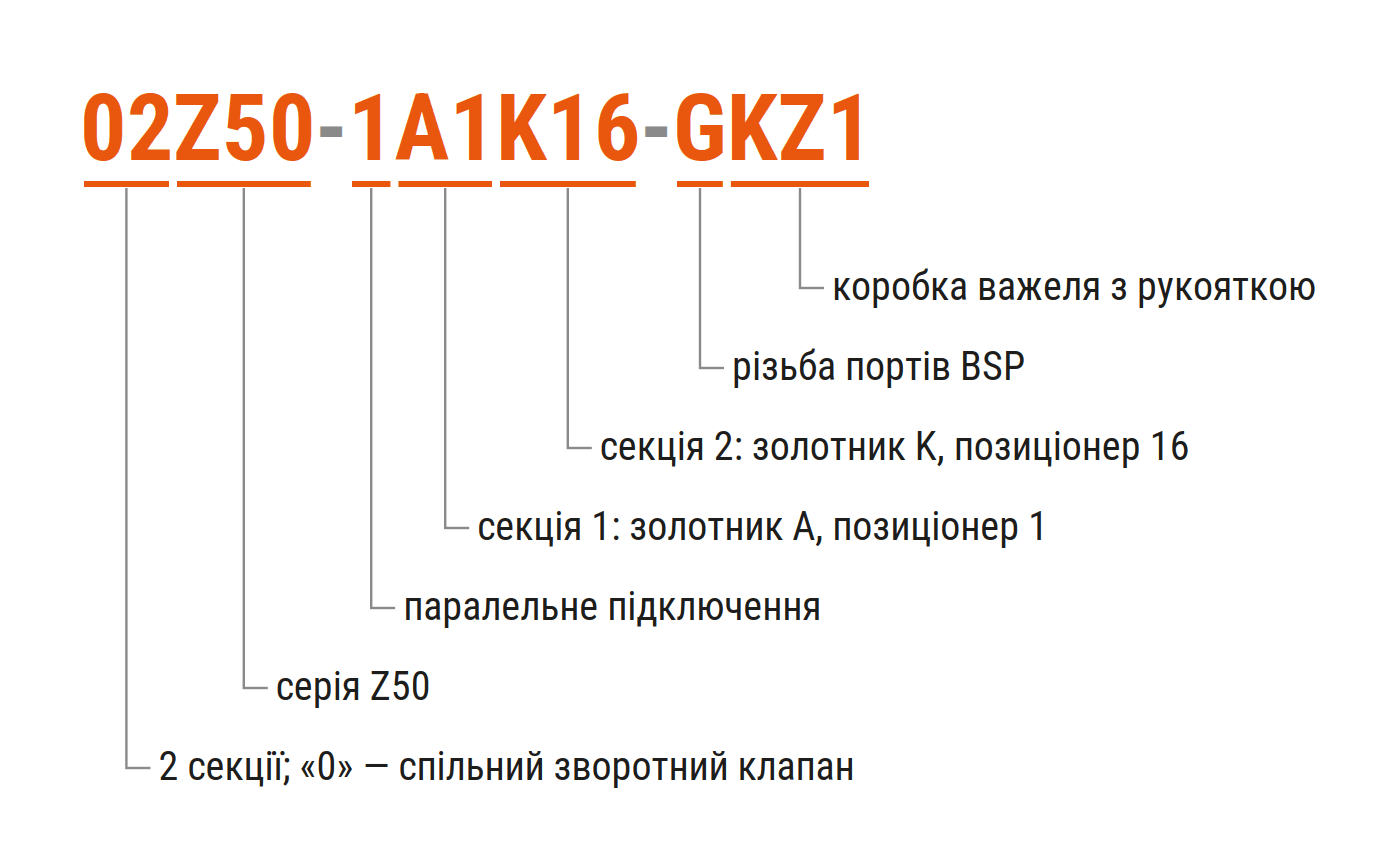

Артикул у картці — це ринковий скорочений формат, у якому розподільники Badestnost записують в 1С і в каталогах постачальників. Розберемо його на прикладі 02Z50-1A1K16-GKZ1:
| Фрагмент | Що означає |
|---|---|
02 | Кількість секцій — дві. Нуль попереду позначає спільний зворотний клапан, запис без нуля (2Z50…) — зворотний клапан на кожній секції; так само 03 — три секції. Односекційні пишуть без номера: P40-… |
Z50 | Серія розподільника |
1 | Паралельне підключення секцій — звичка, що лишилась від формату P-серій; в односекційних Z-артикулах її часто немає: Z50-A1-GKZ1 |
A1 | Перша секція: золотник A, позиціонер 1 |
K16 | Друга секція: золотник K, позиціонер 16 |
G | Різьба портів BSP (дюймова трубна) |
KZ1 | Коробка важеля KZ + рукоятка 1 |
Каталог виробника пише код повніше, наприклад 0 2 P40 R 1 A 1 A 1 G KZ1 T H E C2 11. Основна послідовність та сама, але в повному коді є позиції, яких у скороченому артикулі немає: R перед схемою підключення і хвіст T H E C2 11 після KZ1. Без каталогу відповідної редакції ми їх не розшифровуємо. Якщо на табличці вашого розподільника код довший, ніж у картці, надішліть фото таблички й уточніть у нас перед замовленням.
Серія: P40, Z50, P80, Z80
Серія визначає, скільки оливи пропускає розподільник, який тиск витримує і під які шланги та кронштейн він зроблений. Z50 — серія, яка замінила P40, Z80 — серія, яка замінила P80; що саме змінилось, розібрано в окремій статті P40 чи Z50, P80 чи Z80.
| Серія | Витрата | Макс. тиск P | Секцій | Крок секцій | Різьби (код G) | Кріплення |
|---|---|---|---|---|---|---|
| P40 | 40 л/хв | 250 бар | 1–7 | 35 мм | P, T G1/2; A, B G3/8 | 2 болти M8 |
| Z50 | 50 л/хв | 315 бар | 1–8 | 35 мм | P, T G1/2; A, B G3/8 | 2 отвори Ø9 |
| P80 | 80 л/хв | 250 бар | 1–6 | 38 мм | P G1/2; T G3/4; A, B G1/2 | 3 болти M8 |
| Z80 | 80 л/хв | 315 бар | 1–6 | 38 мм | P G1/2; T G3/4; A, B G1/2 | 3 отвори Ø9 |
Для Z50 і Z80 315 бар — максимальний тиск корпусу; вбудований запобіжний клапан із заводу налаштований на 180 бар. Є ще серія P120 з різьбою G1″: у наших картках — редакція каталогу 2011 року, 120 л/хв і 250 бар (на складі бувають і корпуси редакції 2026 року на 160 л/хв — редакцію видно на табличці). Логіка артикула в неї та сама.
Що означає літера: тип золотника
Літера після серії описує, куди золотник спрямовує потік у кожному положенні й що відбувається з лініями A і B у нейтралі. Від неї залежить, під який споживач підходить секція.
| Код | Схема | Під що ставлять |
|---|---|---|
| A | Двосторонній, 3 позиції, A і B закриті в нейтралі | Двосторонній гідроциліндр |
| B | Односторонній, робоча лінія A | Односторонній циліндр на порт A |
| C | Односторонній, робоча лінія B | Односторонній циліндр: самоскид, підйом |
| D | A і B з'єднані з баком у нейтралі | Гідромотор; «плаваючий у нейтралі» |
| E / F | У нейтралі на бак з'єднана лише B або лише A | За гідросхемою машини |
| M | Закритий центр | За гідросхемою машини |
| K / L | 4 позиції, четверта — плаваюча | Навісне, що має лежати на землі: відвал, щітка |
| Us | Регенеративний | За гідросхемою машини |
Золотники E/F, M і Us підбирають за гідросхемою конкретної машини — застосування залежить від неї. Плаваючі K і L відрізняються стороною входу: у P40 і Z50 K — лише під вхід зліва, L — справа; у P80 золотника K немає, лише L; у Z80 навпаки: K — праве, L — ліве. При заміні дивіться і літеру на старому корпусі, і сторону входу. Докладно про плаваюче положення — у статті плаваюче положення гідророзподільника.
Що означає цифра: позиціонер
Цифра після літери — це позиціонер: механізм на торці золотника, який повертає його в нейтраль або тримає в увімкненому положенні. Один і той самий золотник A з позиціонером 1 і з позиціонером 8 поводиться під рукою по-різному.
| Код | Що робить |
|---|---|
| 1 | Пружинне повернення в нейтраль: відпустили важіль — секція вимкнулась |
| 8 | Фіксація в положеннях 0, 1, 2 |
| 16 (для K) / 12 (для L) | Повернення в нейтраль, фіксація лише в плаваючій позиції |
| 15 (для K) / 13 (для L) | Фіксація в усіх 4 позиціях |
| 2 / 3 | Фіксація в одній позиції |
| ED3 | Електрогідравлічне керування ON/OFF; код стоїть на місці цифри позиціонера, ручний важіль лишається |
У каталозі Z50 з'явились нові коди позиціонерів — 1C, 1Z, 1rAB, 1E, 14, 7Z, 7T, 17 та інші. Якщо такий код трапився в артикулі, розшифровку беріть з каталогу під конкретну редакцію, а не за аналогією зі старими цифрами.
Хвіст артикула: різьба і керування
Після пар «золотник + позиціонер» ідуть код різьби портів і тип керування.
- G — трубна дюймова різьба BSP. У P40 і Z50: P і T G1/2, A і B G3/8. У P80 і Z80: P G1/2, T G3/4, A і B G1/2.
- M — метрична різьба. У P40: P і T M22x1.5, A і B M18x1.5. У P80: P, A, B M22x1.5, T M26x1.5.
- KZ1 — коробка важеля KZ з рукояткою 1. Різьба під важіль у P40 і Z50 — M8 (для Z50 є опція M10), у P80 і Z80 — M10.
- V1 — виконання під трос замість коробки важеля. Троси й джойстики — у розділі джойстики та троси керування.
- ju+3 / Ju+3 — джойстик на 2 секції, шарнір внизу ліворуч.
Розбір чотирьох артикулів з наших карток
02Z50-1A1K16-GKZ1
Дві секції серії Z50, паралельне підключення. Перша — A1: двосторонній золотник з пружинним поверненням, під циліндр підйому. Друга — K16: чотири позиції з плаваючою, повертається в нейтраль і фіксується тільки в плаваючій, під відвал або щітку. Порти BSP, керування важелями.
P40-1C1-GKZ1
Одна секція серії P40 (номера секцій на початку немає). Золотник C — односторонній, робоча лінія B: це схема під односторонній циліндр самоскида чи підйому. Позиціонер 1 — пружинне повернення. Порти BSP, важіль.
03P40-1K15K15K15-GKZ1
Три секції P40, усі K15: чотири позиції з плаваючою і фіксацією в усіх 4 позиціях. Такий розподільник ставлять, коли кожен споживач має залишатися в увімкненому або плаваючому положенні без утримання важеля.
02P40-1A1K16-GV1
Та сама пара секцій A1 і K16, що в першому прикладі, але на корпусі P40 і в кінці V1 замість KZ1 — виконання під трос. Це розподільник для випадку, коли його ставлять далеко від кабіни й керують тросами.
Що в позначеннях часто плутають
Нижче — помилки, які трапляються в описах на ринку.
- GKZ1 ≠ anti-shock. G — різьба портів, KZ1 — важіль з рукояткою. Протиударного клапана цей код не означає.
- GV1 ≠ pressure-comp, «компенсація тиску». V1 — виконання під трос.
- KZ1 ≠ back-pressure. Підпірний клапан на зливі позначають VRE.
- A8 ≠ 4-way. Це золотник A з фіксацією 8, три позиції.
- VRP ≠ ручні важелі. VRP — редукційний клапан, що живить керування ED3.
- VRE ≠ pilot relief. VRE — підпірний клапан на зливі, потрібен для роботи ED3.
- Z50 і Z80 — не пропорційні. У каталозі ручних Z50/Z80 пропорційного керування немає; для тонкого дозування є окремий золотник As/Af.
- «250 бар» в описах Z50/Z80 — це верх діапазону налаштування запобіжного клапана (120–250 бар, заводське налаштування 180 бар), а не межа апарата: максимальний тиск серії — 315 бар.
Коди, яких у каталозі немає
У каталогах Badestnost немає кодів EHO/EHOR, BH/AH, VN1, PK80, VRC. Це позначення, які вводять постачальники, і розшифровувати їх за аналогією ми не будемо — легко помилитися. У нашому асортименті такі коди є, наприклад, у картках 02P80-1BH1AH-M і 02Z80-1VN1ANM11. Для них орієнтуйтеся на характеристики в картці або надішліть нам фото таблички. Склад секцій для кодів EHO/EHOR уточнюйте в менеджера. Як позначається електродублювання в каталогах Badestnost — на сторінці гідророзподільники з ручним керуванням та електричним дублюванням.
Де купити
Розподільники P40, Z50, P80 і Z80 — у розділах гідророзподільник Badestnost і гідророзподільники з ручним керуванням; артикул у кожній картці можна прочитати за цією статтею. Якщо код на старому корпусі затертий або не збігається з карткою, надішліть фото таблички й схему підключення — менеджер HYDRAULIC.UA підбере конфігурацію. Відправляємо по всій Україні, забрати замовлення можна в представництвах у містах України, на повернення є 14 днів.
Питання і відповіді
Що означають букви на гідророзподільнику?
Літера після серії — тип золотника (A, C, D, K, L тощо), G — різьба BSP, KZ1 — важіль, V1 — виконання під трос.
Що означає 02Z50-1A1K16-GKZ1?
Дві секції Z50, паралельне підключення; секція A1 зі звичайним золотником і пружинним поверненням, секція K16 з плаваючою позицією; різьба BSP, важелі.
Чим K15 відрізняється від K16?
K16 повертається в нейтраль і фіксується лише в плаваючій позиції, K15 фіксується в усіх 4 позиціях.
Чим відрізняються золотники K і L?
Обидва мають четверту, плаваючу позицію; різниця — у стороні входу, і в кожній серії вона своя (у P80 є лише L). При заміні дивіться літеру на старому корпусі.
Що робити, якщо в артикулі є EHO, BH/AH або VN1?
Це коди постачальника, їх немає в каталозі Badestnost. Орієнтуйтеся на характеристики в картці або надішліть фото таблички.
