02P40-1A1K16-GV1 — двосекційний моноблочний гідророзподільник Badestnost (Болгарія) серії P40: номінальна витрата 40 л/хв, максимальний тиск на вході 250 бар, виконання під тросове керування (V1). Секція 1 — золотник A (двосторонній, у нейтралі A і B закриті), позиціонер 1 (пружинне повернення в нейтраль); секція 2 — золотник K (4 позиції, 4-та — плаваюча), позиціонер 16 (повернення в нейтраль, фіксація в плаваючому положенні). Застосування: керування двостороннім циліндром; навісне, що має лягати на землю: відвал, щітка. На кожну секцію — окремий трос; троси довжиною 1000–3000 мм з наконечником «вилка» або «куля» підбирають окремо.
Як читати артикул 02P40-1A1K16-GV1
| Позначення | Що означає |
|---|---|
| 02P40 | 2 секції, серія P40 |
| 1 після дефіса | паралельне підключення секцій |
| A1 K16 | золотник (літера) + позиціонер (цифра) на кожну секцію — див. таблицю нижче |
| G | різьба портів BSP (трубна циліндрична): P, T — G1/2; A, B — G3/8 |
| V1 | виконання під трос |
Склад секцій
| Секція | Код | Золотник | Позиціонер |
|---|---|---|---|
| 1 | A1 | A — двосторонній, у нейтралі A і B закриті | 1 — пружинне повернення в нейтраль |
| 2 | K16 | K — 4 позиції, 4-та — плаваюча | 16 — повернення в нейтраль, фіксація в плаваючому положенні |

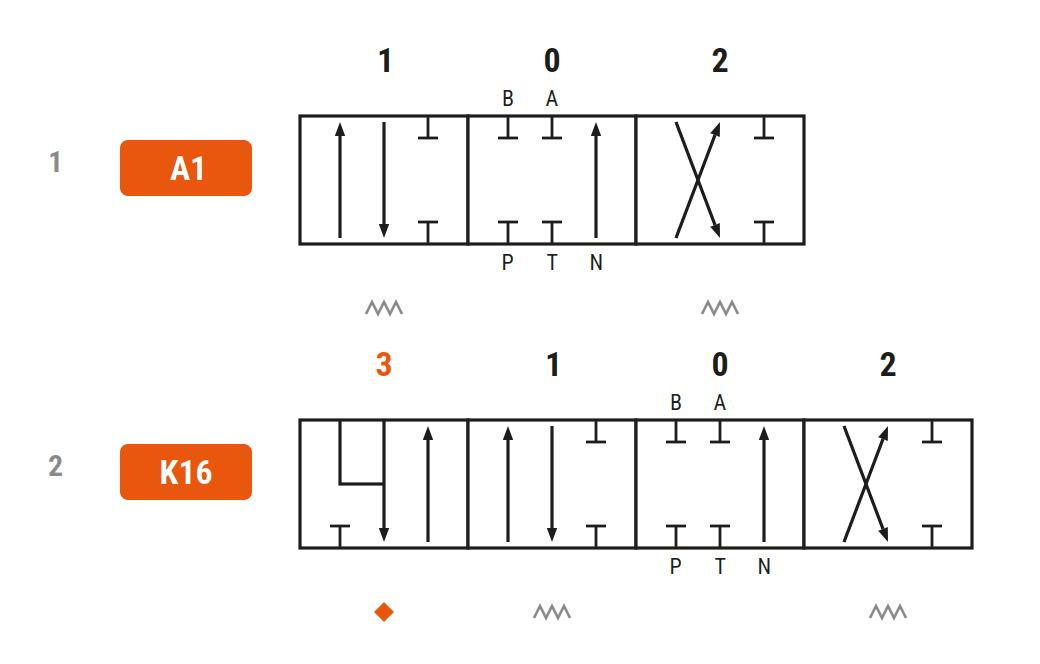

Схема золотників
Символи положень за каталогом Badestnost. Над прямокутником — номер положення, під ним — поведінка позиціонера: пружина — з цього положення золотник повертається в 0, помаранчевий ромб — фіксується. Цифри ліворуч — номери секцій.
Як читати схему: кожен прямокутник — одне положення золотника, стрілки показують, куди йде олива. P — вхід від насоса, T — злив у бак, A і B — лінії до циліндра чи гідромотора, N — канал відкритого центру: поки всі золотники в нейтралі, олива проходить ним через розподільник на злив (або на наступний розподільник) і насос працює без навантаження. Щойно золотник зсунуто в робоче положення, канал N перекривається і вся подача йде на споживача.
- Золотник A: у положенні 1 — P→B, A→T; у 0 — порти A, B, P і T перекриті, олива з насоса проходить каналом N (відкритий центр) на злив; у 2 — P→A, B→T.
- Золотник K: положення 1, 0, 2 — як в A; четверте положення 3 (плаваюче) — за положенням 1, золотник висунутий: A і B з'єднані з T, канал N відкритий.
Габарити
| Параметр | 02P40-1A1K16-GV1 |
|---|---|
| Габаритна довжина блока | 129 мм |
| Відстань між крайніми отворами кріплення | 97 мм |
Ескіз схематичний, не в масштабі: E — габаритна довжина блока, F — відстань між крайніми отворами кріплення, мм.
Розміри — за каталогом Badestnost P40. Перед заміною старого блока звірте відстань між отворами кріплення на машині.
Статус серії P40 і заміна
Виробник замінив серію P40 серією Z50, на його сайті P40 більше немає. Крок секцій той самий (35 мм), різьби портів однакові, тиск на вході в Z50 — 315 бар. Відрізняється кріплення: у P40 — 2 болти M8, у Z50 — 2 отвори Ø9. Довжина 2-секційного блока: P40 — 129 мм, Z50 — 133 мм; відстань між крайніми отворами кріплення однакова — 97 мм.
Та сама конфігурація в серії Z50: 02Z50-1A1K16-GV1.
Що ще знадобиться
- Комплектуючі та аксесуари до гідророзподільників — важелі, коробки важелів, ремкомплекти
- Джойстики й троси — для керування з кабіни
- Як розшифрувати артикул гідророзподільника Badestnost
- Плаваюче положення: які золотники його дають
- P40 чи Z50, P80 чи Z80: що змінилось
- Трос і джойстик для гідророзподільника: як підібрати
Питання й відповіді
Для чого плаваюче положення?
У плаваючому положенні обидві лінії з'єднані з баком, і навісне вільно лягає на землю та копіює рельєф: відвал, щітка.
