Патрубок інтеркулера — одна з найчастіших причин втрати тяги на турбодизелях з пробігом за 150 тисяч кілометрів. Симптоми щоразу схожі: машина «затупилась», під педаллю з'явився свист, витрата пального поповзла вгору. Водій їде по діагностику, а там вирок — лопнув патрубок інтеркулера або розійшовся стик на трасі наддуву. Далі починається найцікавіше: оригінальна деталь під конкретну модель коштує як половина самого інтеркулера, їде під замовлення два-три тижні, а на старші моделі буває знята з виробництва взагалі.
Добра новина в тому, що трасу наддуву в переважній більшості випадків відновлюють універсальні силіконові патрубки. Діаметри тут стандартизовані, форми типові, а ресурс силікону в кілька разів перевищує штатну гуму. У цій статті розберемо, як влаштована магістраль від турбіни до інтеркулера, за якими симптомами шукати проблему, чим силіконовий патрубок відрізняється від гумового і як зміряти все правильно з першого разу — без повторних замовлень і повернень.
Навіщо взагалі потрібен інтеркулер і його патрубки
Турбіна стискає повітря, щоб у циліндри зайшло більше кисню, ніж двигун здатен всмоктати сам. Але в стисканні є побічний ефект: повітря нагрівається до 100–150 °C залежно від тиску наддуву й режиму роботи. Гаряче повітря менш щільне, тож частина виграшу від наддуву втрачається, а детонаційний запас бензинових моторів падає. Саме тому між турбіною і впускним колектором ставлять інтеркулер — радіатор, який охолоджує стиснуте повітря на 40–80 градусів.

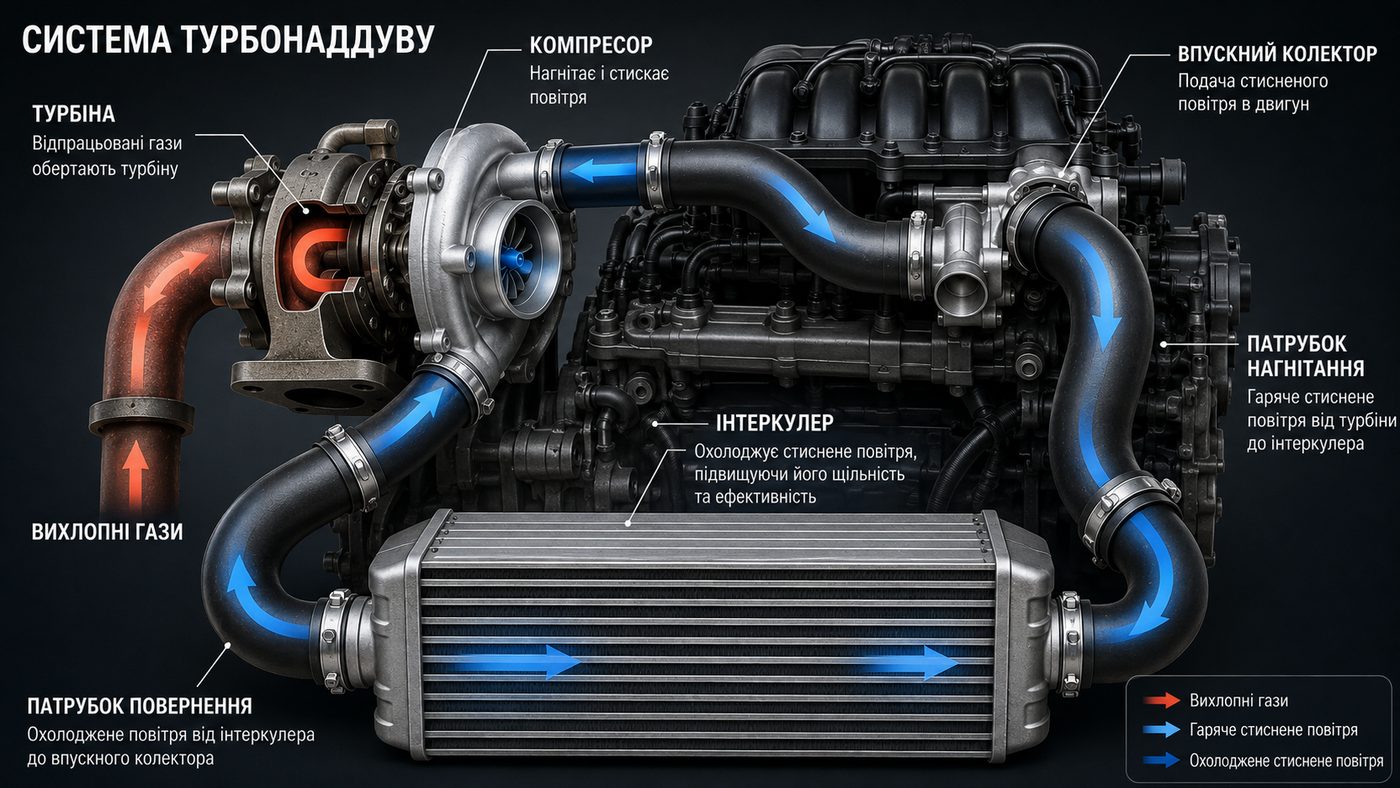

З'єднує все це господарство система патрубків. Патрубок від турбіни до інтеркулера називають гарячою стороною: він приймає максимальну температуру. Ділянку від інтеркулера до впуску називають холодною стороною — температури там нижчі, зате саме туди найчастіше доходить олива з картерних газів. Патрубки працюють під постійною пульсацією тиску: у легкового турбодизеля наддув зазвичай тримається в межах 0,8–1,5 бара, на вантажівках, буcах і в тюнінгу — до 2,5 бара і вище.
Тобто патрубок інтеркулера — це не «шматок гуми», а навантажений вузол, який одночасно тримає тиск, температуру, вібрацію двигуна і хімічний вплив масляного туману. Коли він виходить з ладу, двигун втрачає наддув з усіма наслідками для тяги, витрати й ресурсу турбіни.
Будова силіконового патрубка наддуву
Якісний силіконовий патрубок — це багатошарова конструкція, а не просто товста трубка. Зсередини назовні вона складається так:
- Внутрішній шар силікону — гладкий, тримає потік і температуру, не тріскається від термоциклів.

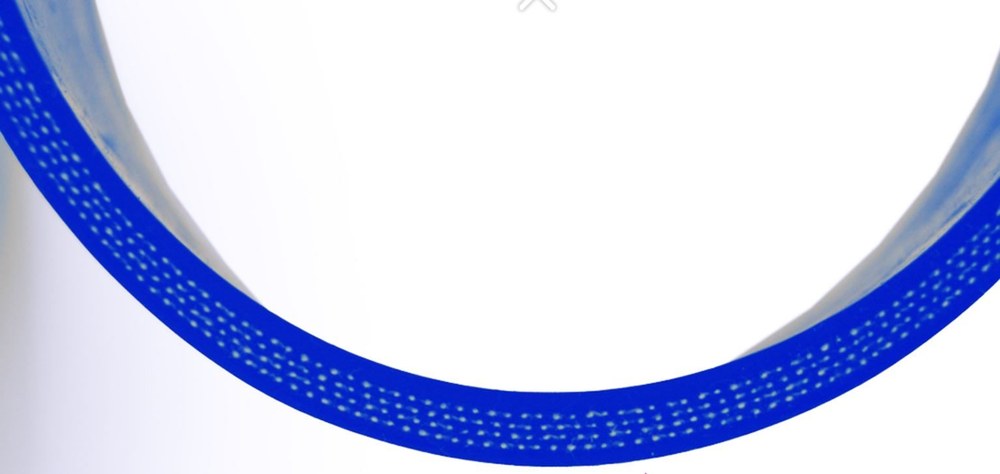

- Текстильне армування — 3–5 шарів корду, які не дають стінці роздуватися під тиском. Саме кількість шарів визначає, скільки бар патрубок тримає без деформації.
- Проміжні шари силікону — зв'язують корд у монолітну стінку.
- Зовнішній шар — стійкий до озону, ультрафіолету й реагентів з дороги.
У наших патрубків стінка становить 3–5 мм при 3–5 шарах армування, робочий діапазон — від −50 °C до +180 °C, робочий тиск — до 0,7 МПа залежно від діаметра. Для порівняння: штатний наддув легкового дизеля рідко перевищує 0,15 МПа, тобто запас за тиском закладено в рази.
Симптоми: як зрозуміти, що патрубок здався
Траса наддуву рідко відмовляє «мовчки». Ось п'ять типових сигналів, за якими несправність знаходить навіть власник без діагностичного обладнання.
| Симптом | Що відбувається насправді | З чого почати перевірку |
|---|---|---|
| Свист, шипіння або «пирхання» під наддувом | повітря під тиском виходить крізь тріщину або нещільний стик | стики біля хомутів, нижні згини патрубків, місця контакту з кузовом |
| Млява тяга, машина «не їде» | частина наддуву не доходить до циліндрів, ЕБК обмежує подачу | уся траса під тиском: опресовка або мильний розчин |
| Чорний дим і зростання витрати | паливо ллється під розрахунковий наддув, якого фактично нема | патрубки, далі датчик тиску наддуву |
| Масляні патьоки на з'єднаннях | картерні гази виносять оливу крізь слабке місце траси | хомути та стан внутрішньої стінки патрубка |
| Check Engine, код P0299 | фактичний тиск наддуву нижчий за заданий | зчитати помилки, потім механічна перевірка траси |

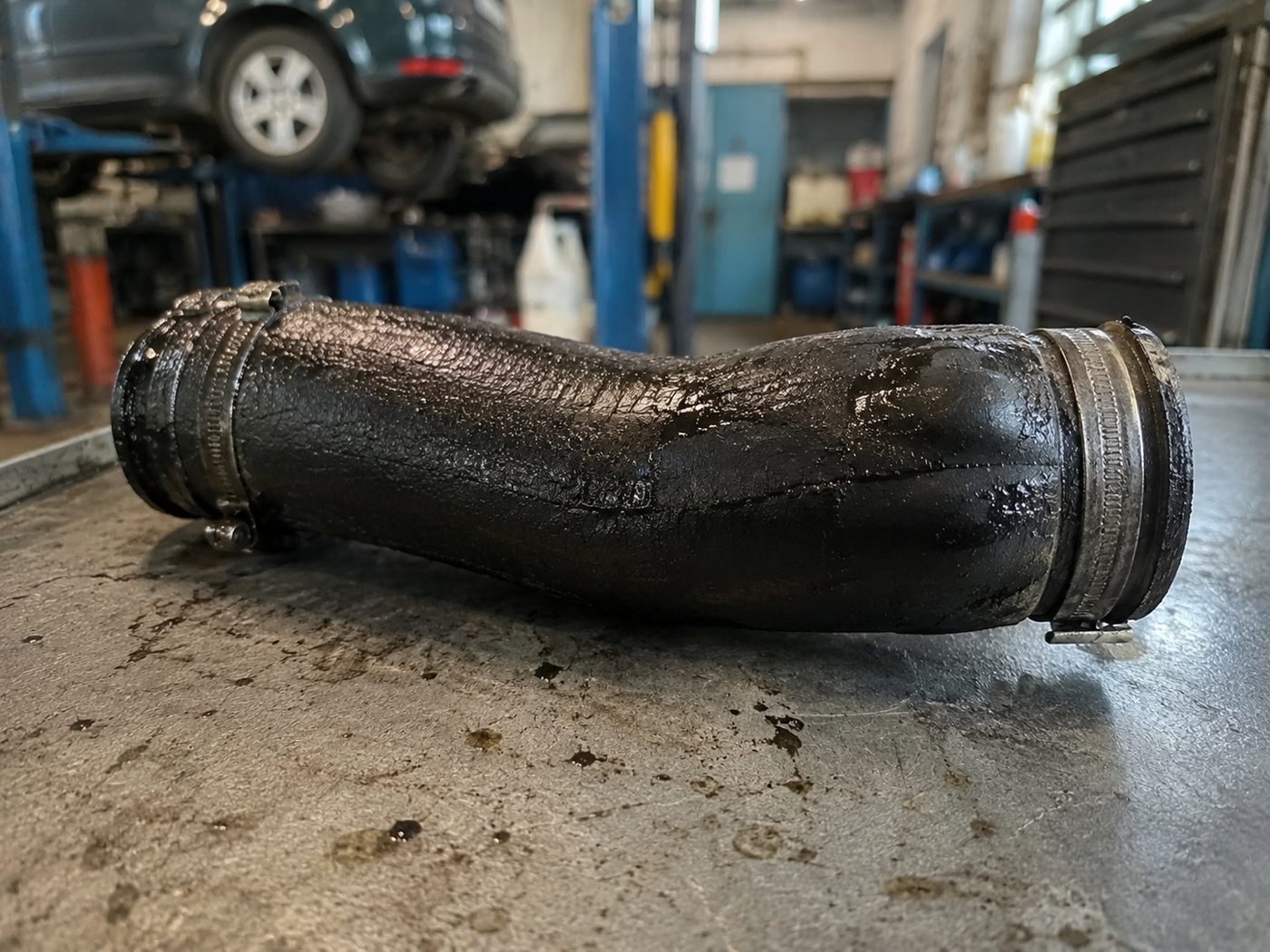

Окремий підступний випадок — розшарування внутрішнього шару. Зовні патрубок виглядає цілим, але відшарований зсередини лайнер працює як клапан: на малих обертах пропускає повітря, а під навантаженням перекриває перетин або роздувається. Двигун при цьому «тупить» нестабільно, і власник довго шукає проблему в паливній апаратурі. Якщо симптоми плавають, а зовні все ціле — зніміть патрубок і подивіться всередину.
Як самостійно знайти витік наддуву
Перш ніж купити патрубок інтеркулера, варто точно локалізувати проблему — інакше можна поміняти деталь, а свист залишиться.
- Огляд на холодну. Промацайте кожен патрубок по колу, особливо нижні згини й місця біля хомутів. Шукайте тріщини, здуття, м'які «пузирі» на стінці та сліди оливи.
- Мильний розчин. На заведеному двигуні під легким навантаженням обприскайте стики розчином мийного засобу: у місці витоку з'являться бульбашки. Метод безкоштовний і знаходить більшість негерметичностей.
- Опресовка траси. На СТО трасу глушать заглушкою з редуктором і подають 0,5–1 бар повітря. Падіння тиску на манометрі одразу показує, чи є витік, а слух — де саме.
- Димогенератор. Найточніший спосіб для дрібних тріщин: дим під невеликим тиском виходить крізь усі негерметичності, які не видно оком.
Якщо витік знайшовся на стику — спершу спробуйте замінити хомут. Якщо на тілі патрубка — деталь під заміну, латки й герметики на трасі наддуву не живуть.
Чому патрубки рвуться: чотири головні причини
Вік і термоцикли. Штатна гума за 150–250 тисяч кілометрів проходить десятки тисяч циклів «нагрів–охолодження». Пластифікатори випаровуються, стінка дубіє, з'являється сітка мікротріщин — і одного морозного ранку або в спеку під навантаженням патрубок рветься.
Олива з картерних газів. Система вентиляції картера скидає гази з масляним туманом у впуск, і на моторах з пробігом ця олива осідає на стінках траси наддуву. Гума просочується нею зсередини: м'якшає, набрякає, розшаровується. Це найчастіша причина «здутих» патрубків на дизелях — і саме тому нова деталь без усунення причини замаслення довго не проживе.
Роздування під тиском. Дешеві патрубки без нормального армування поводяться як повітряна кулька: стінка тягнеться з кожним циклом наддуву, тоншає і зрештою лопається по шву. Зовнішня ознака — патрубок помітно «товстішає» під навантаженням.
Хомути. Перетягнутий черв'ячний хомут з просічною стрічкою прорізає стінку, недотягнутий — пропускає повітря і оливу. На трасі наддуву працюють тільки посилені хомути з суцільною стрічкою або T-bolt.
OEM чи універсальний: чесне порівняння
Оригінальний патрубок повторює заводську геометрію до міліметра — це його єдина беззаперечна перевага. Далі починаються нюанси: ціна оригіналу на популярні турбодизелі часто стартує від кількох тисяч гривень, постачання займає тижні, а на моделі старші за 15 років деталь нерідко знята з виробництва. Неоригінальні гумові аналоги дешевші, але повторюють і слабкі місця штатної гуми — той самий ресурс, та сама чутливість до оливи.
Універсальний силіконовий патрубок грає в іншу гру: він не повторює заводську форму, а збирає трасу з типових елементів потрібного діаметра. Натомість дає матеріал з іншим рівнем стійкості.
| Критерій | Штатна гума (EPDM) | Силікон армований (VMQ) |
|---|---|---|
| Робоча температура | −30…+120 °C | −50…+180 °C |
| Старіння, озон, УФ | дубіє і тріскається з віком | практично не старіє |
| Поведінка під тиском | залежить від стану стінки | армування 3–5 шарів, робочий тиск до 0,7 МПа |
| Постійний контакт з оливою | слабке місце | теж обмеження: спершу усунути причину замаслення |
| Ресурс | 150–250 тис. км | у кілька разів довший за гуму |
| Доступність під старі моделі | OEM знятий з виробництва або їде тижнями | підбирається за розмірами зі складу |
| Ціна | оригінал — дорого; аналог — середньо | порівнянна з гумовим аналогом при вищому ресурсі |
Важлива чесна деталь, яку рідко пишуть продавці: силікон, як і гума, не розрахований на постійну оливну плівку та контакт з паливом. Разовий масляний туман з вентиляції картера армований патрубок переносить спокійно, але якщо траса стабільно замаслена через зношену турбіну — спочатку ремонтують причину. Для магістралей, де олива й паливо присутні постійно, призначені маслобензостійкі рукави — це інший матеріал під інше завдання.
Як підібрати патрубок інтеркулера: п'ять кроків
Крок 1. Зміряйте внутрішній діаметр

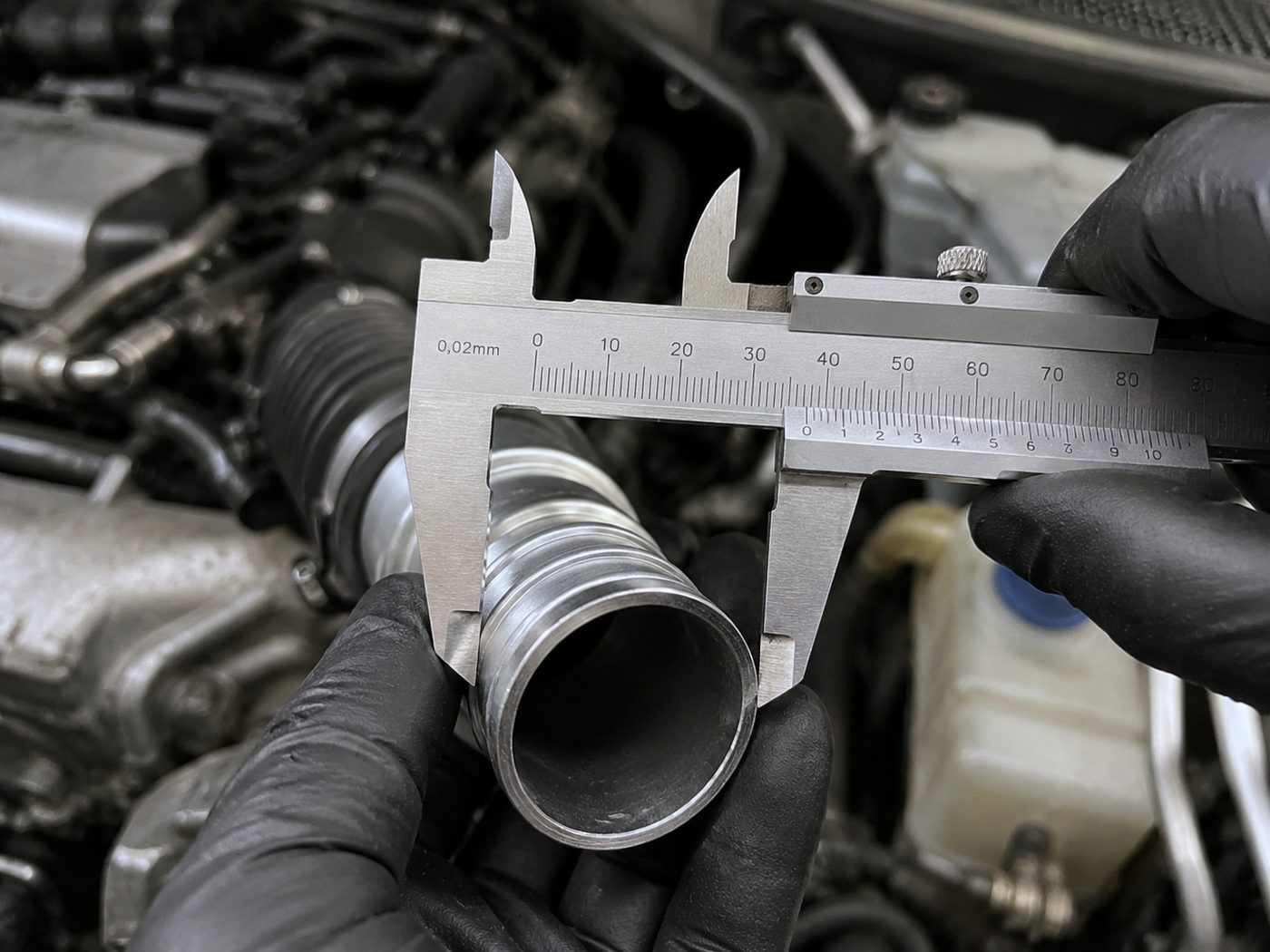

Штангенциркулем беруть зовнішній діаметр штуцера, на який сідає патрубок — він і дорівнює внутрішньому діаметру нової деталі. Міряйте обидва кінці: на трасі наддуву різні діаметри на кінцях — звична річ, і тоді потрібен редукційний патрубок. Ходові розміри магістралей наддуву стандартизовані навколо дюймової сітки:
| Дюйми | Міліметри | Де типово зустрічається |
|---|---|---|
| 2" | 51 мм | малолітражні дизелі 1.4–1.6 л, ділянки до турбіни |
| 2,25" | 57 мм | легкові турбодизелі 1.5–2.0 л |
| 2,5" | 63 мм | легкові та кросовери 2.0–3.0 л |
| 2,75" | 70 мм | потужні легкові, легкий комерційний транспорт |
| 3" | 76 мм | буси, вантажівки, тюнінгові збірки |
Крок 2. Визначте форму
Подивіться на стару деталь або на трасу цілком: де рівні ділянки, де повороти, де стик різних діаметрів. Складну заводську форму з кількома вигинами майже завжди можна скласти з двох-трьох універсальних елементів, з'єднаних алюмінієвими трубками відповідного діаметра.
| Елемент траси | Універсальна заміна |
|---|---|
| Рівна ділянка | прямий армований патрубок L=1000 мм, ріжеться в розмір |

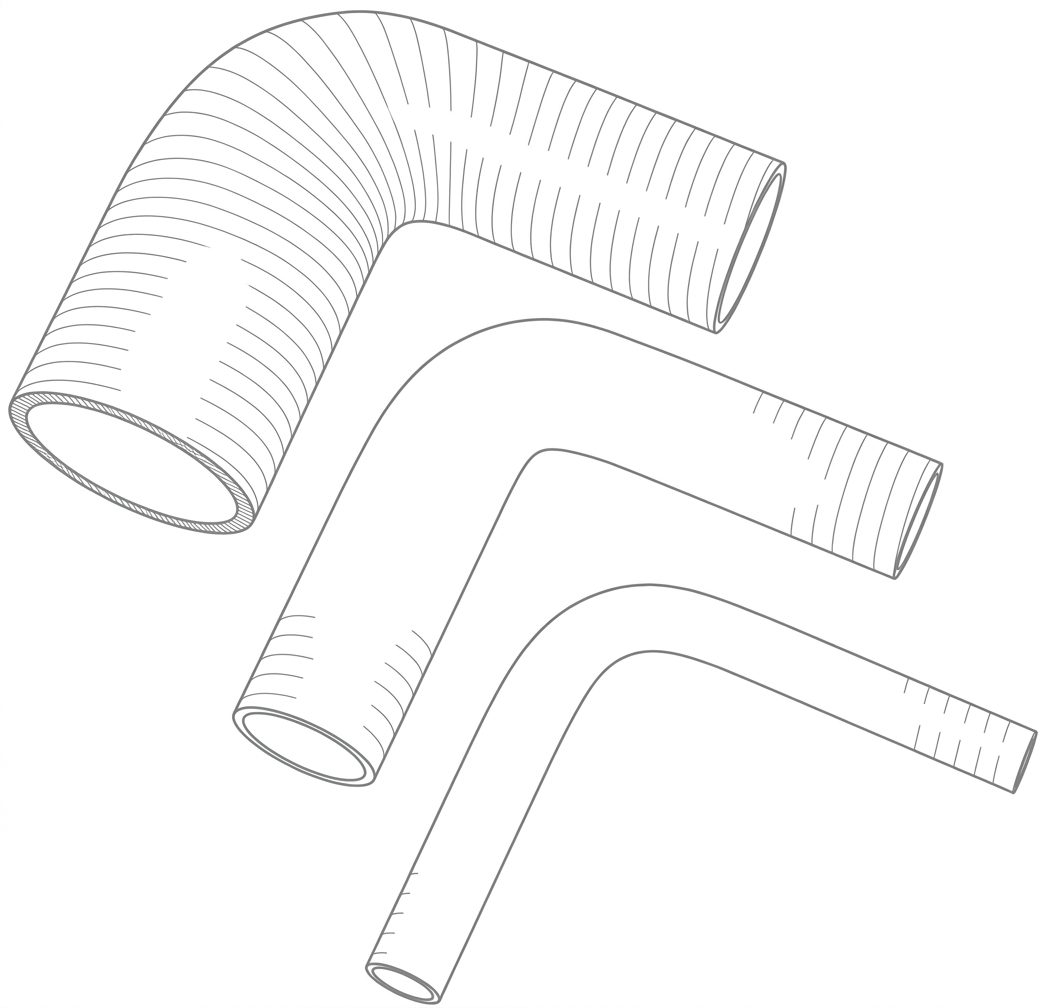

| Поворот траси | кутовий патрубок 45°, 90° або 135° з плечима 150×150 мм |

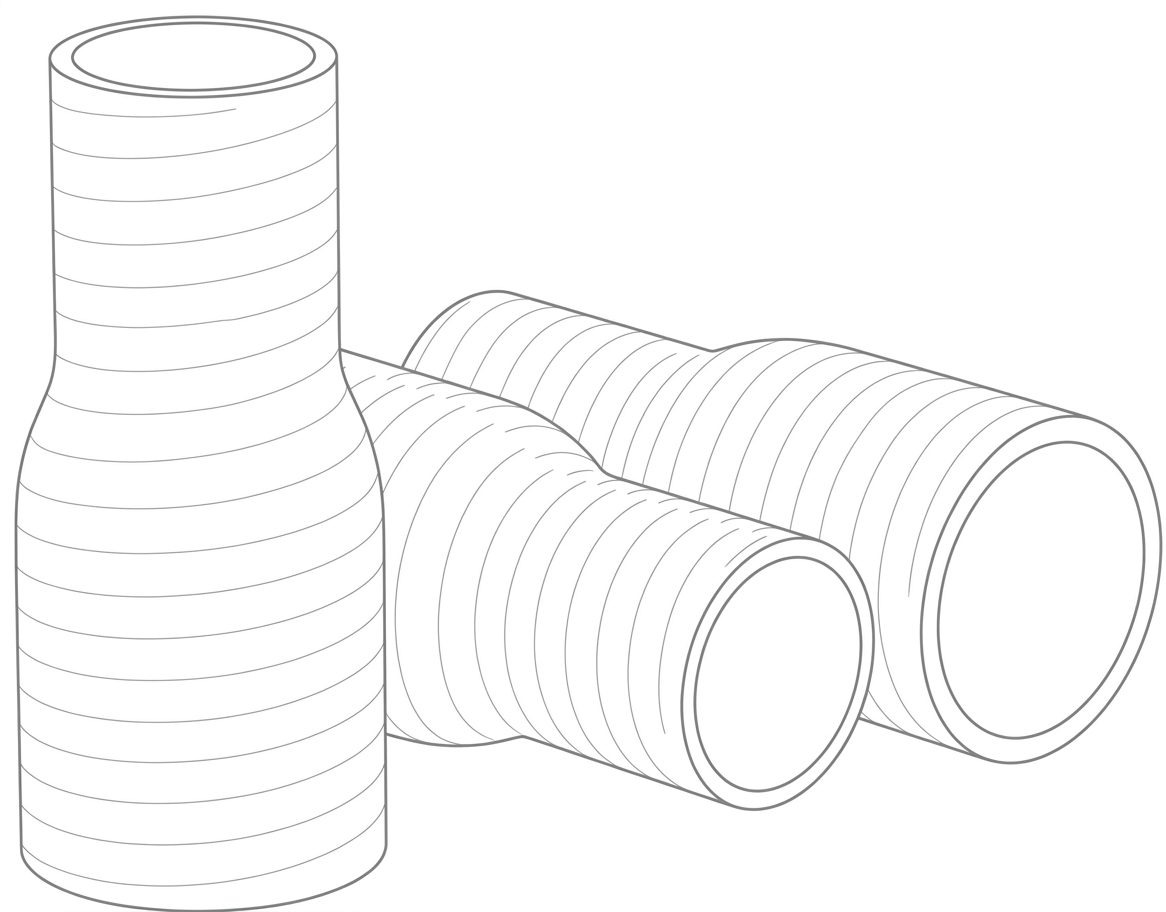

| Стик різних діаметрів (наприклад, турбіна 51 мм → інтеркулер 57 мм) | редукційний прямий або редукційний кутовий |

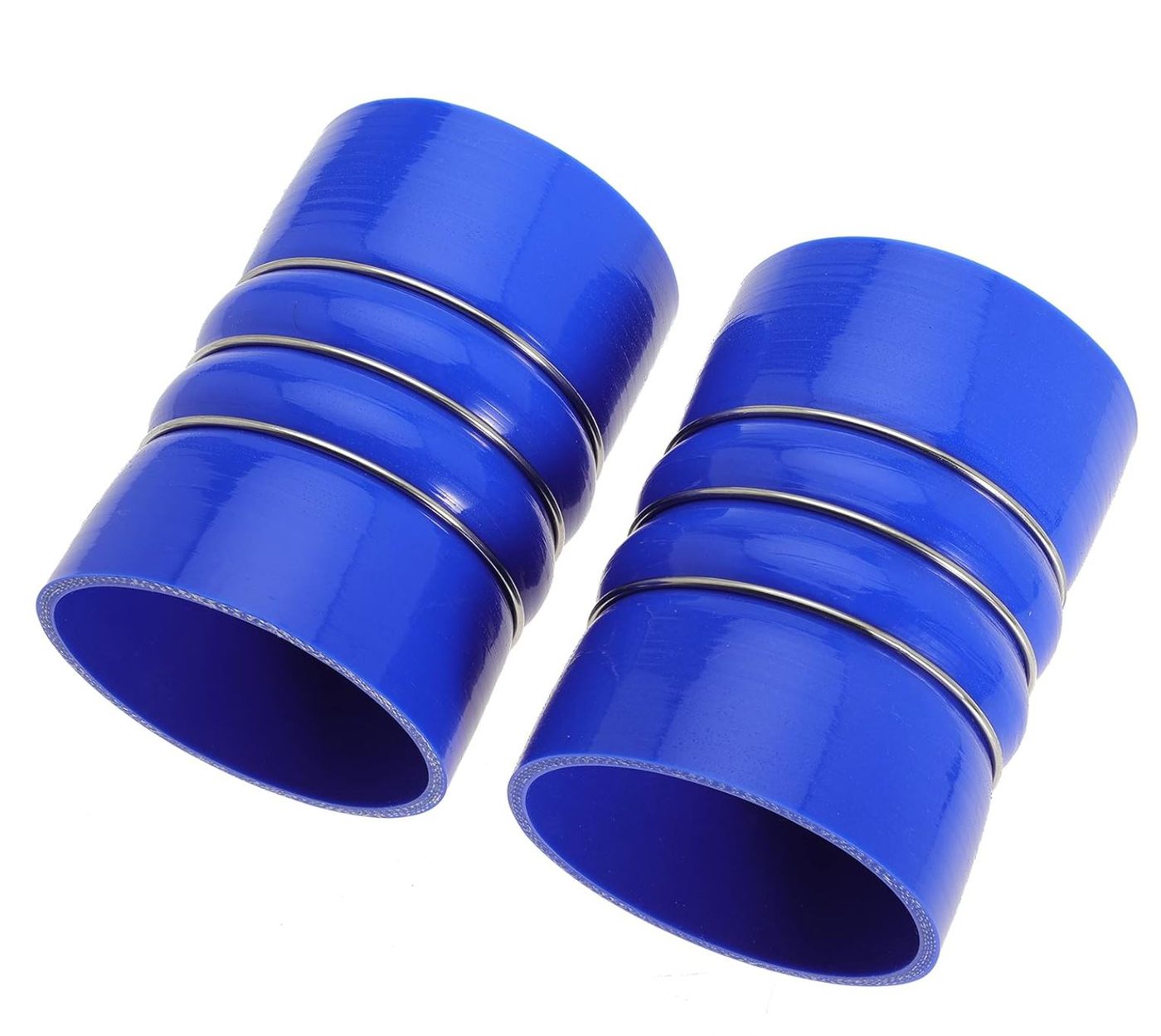

| З'єднання двигун–кузов, де є взаємне зміщення | демпфер (hump-патрубок) або демпфер з металевими кільцями |
| Ділянка з вібрацією і зсувом осей | гофрований патрубок |
Крок 3. Звірте довжину плечей
У кутових патрубків міряють кожне плече від точки згину до краю. Правило просте: на штуцер має заходити щонайменше 25–30 мм плеча, інакше хомуту нема за що тримати з'єднання під тиском. Задовге плече не проблема — силікон рівно ріжеться гострим ножем у потрібний розмір.
Крок 4. Перевірте стінку й армування
Для штатного наддуву до 1,5 бара достатньо стінки 4–5 мм із армуванням у 3–4 шари. Роздування — головна хвороба патрубків без корду, тому на трасі наддуву кількість шарів армування важить більше, ніж колір чи бренд. Для тюнінгових збірок з наддувом понад 2 бари беруть максимальне армування з доступного і стежать за якістю стиків.
Крок 5. Підберіть правильні хомути

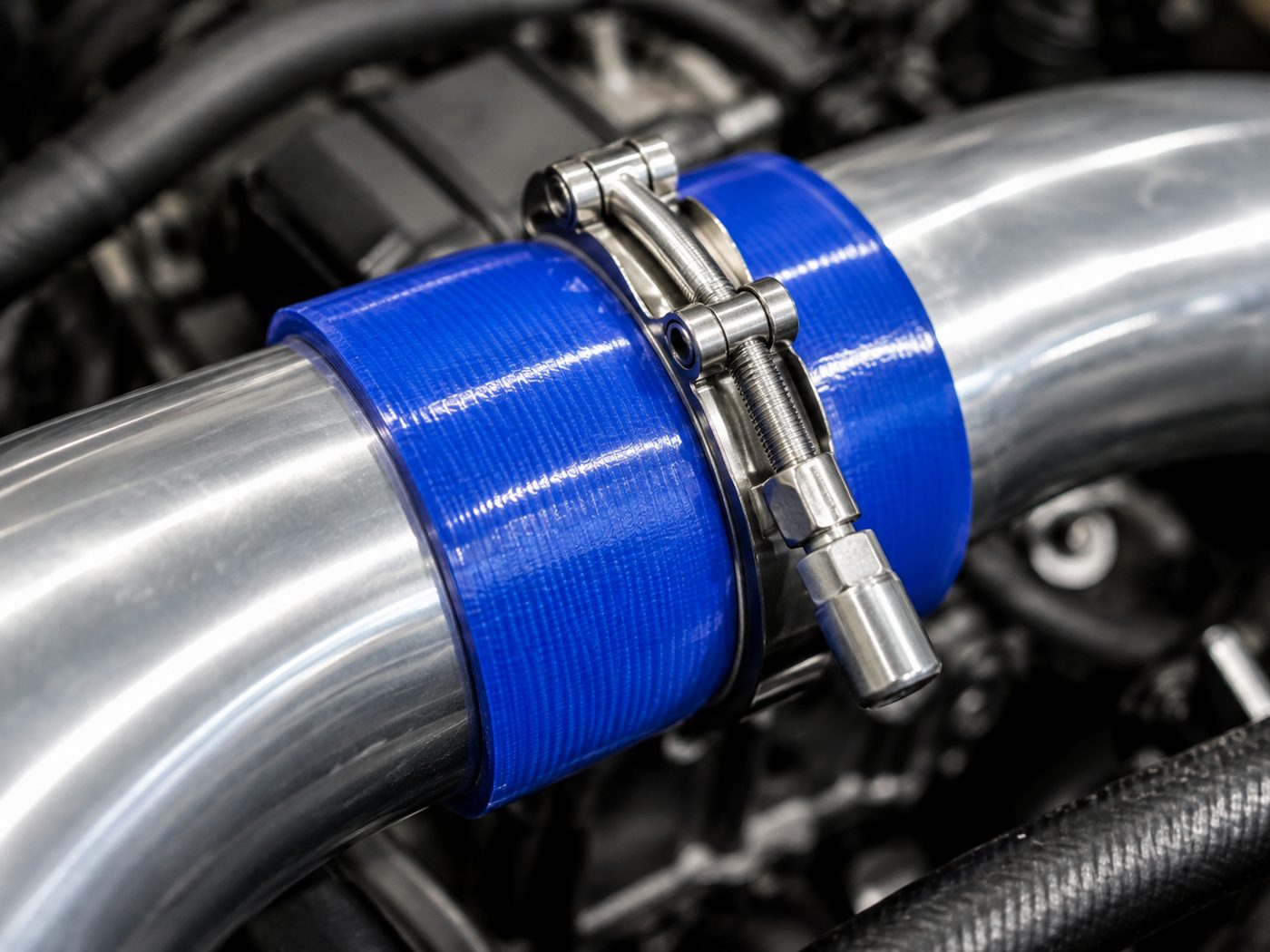

На трасі наддуву працюють посилені черв'ячні хомути з суцільною (непросічною) стрічкою або T-bolt хомути. Звичайний хомут із просічкою під тиском виїдає стінку силікону. Діапазон обтиску підбирають під зовнішній діаметр патрубка: внутрішній діаметр плюс дві товщини стінки.
Гаряча і холодна сторона: чи є різниця при підборі
Гаряча сторона — ділянка від турбіни до інтеркулера — приймає повітря одразу після компресії, тому температурний запас тут критичний. Штатні режими легкових і комерційних дизелів силікон VMQ з межею +180 °C закриває з запасом по обох сторонах. На холодній стороні температура нижча, зате частіше присутня олива — після заміни патрубка тут варто заразом оцінити стан вентиляції картера й підшипників турбіни.
Якщо збираєте тюнінговий мотор з наддувом вище 2 барів і температурами на межі — на гарячу сторону обирайте патрубки з максимальним армуванням, а стики дублюйте якісними хомутами з контрольною протяжкою.
Монтаж: п'ять правил, щоб не переробляти
- Чисті посадкові. Штуцери зачистіть від решток старої гуми, іржі та оливи — на брудній посадці тече навіть новий патрубок.
- Без перекосів. Патрубок має сідати на штуцер вільно, без натягу вбік: постійна напруга на скручування скорочує ресурс у рази.
- Момент затяжки. Затягуйте хомут рівномірно на холодній системі, без фанатизму — стінка не повинна видавлюватися з-під стрічки.
- Контрольна протяжка. Після першого прогріву й короткої поїздки підтягніть хомути: силікон сідає щільніше, і з'єднання злегка попускається. Це нормально й передбачено.
- Перевірка під тиском. Після монтажу пройдіться мильним розчином по нових стиках під навантаженням — п'ять хвилин, які економлять повторне розбирання.
Типові помилки при заміні патрубка інтеркулера
- Міняти патрубок без пошуку причини. Якщо старий здувся від оливи, новий без ремонту вентиляції картера чи турбіни повторить його долю за кілька місяців.
- Міряти «на око». Різниця між 57 і 63 мм на око непомітна, а патрубок не сяде. Тільки штангенциркуль, тільки обидва кінці.
- Економити на хомутах. Найдорожчий патрубок свистітиме зі звичайним просічним хомутом з госптоварів.
- Ставити силікон на паливну магістраль. Паливо руйнує силікон зсередини — для бензину й дизпалива існують маслобензостійкі рукави.
- Ігнорувати легкий свист. Маленька тріщина під тиском росте швидко, а їзда з витоком наддуву перевантажує турбіну — вона крутиться на підвищених обертах, компенсуючи втрати.
Як продовжити ресурс траси наддуву
Навіть найкращі силіконові патрубки працюють у системі, і ресурс траси визначає найслабша ланка. Кілька звичок, які відсувають наступний ремонт на роки.
- Раз на сезон — огляд. П'ять хвилин при заміні оливи: промацати згини, глянути на стики, оцінити кількість оливи всередині. Тріщина, спіймана на старті, коштує один патрубок, а не турбіну.
- Стежте за вентиляцією картера. Забитий клапан або магістраль вентиляції жене оливу у впуск інтенсивніше. Чистка системи — копійки проти наслідків.
- Не ігноруйте «легкий» свист. Витік наддуву змушує турбіну постійно працювати з перевищенням обертів — саме так добивають підшипники й крильчатку.
- Після будь-якого ремонту в підкапотці перевіряйте, що патрубки не торкаються гострих кромок і гарячих частин: перетирання об кронштейн — типова «загадкова» причина витоку.
- Мийка двигуна — привід для контрольної протяжки хомутів: агресивна хімія і струмінь під тиском інколи зрушують з'єднання.
Де ще в авто працюють силіконові патрубки
Траса наддуву — не єдине місце, де силікон виграє в гуми. Ті самі універсальні елементи закривають ще кілька систем:
- Система охолодження. Патрубки радіатора й термостата з силікону не дубіють на морозі та не бояться антифризів — добірка зібрана на сторінці силіконових шлангів для антифризу.
- Обігрів салону. Магістралі пічки автобусів і вантажівок — класичне застосування прямих силіконових патрубків малих діаметрів.
- Повітряні лінії. Подача повітря до впуску атмосферних моторів, вентиляція, обдування — там, де тиск невеликий, а температура й вік вбивають штатну гуму.
- Вакуумні магістралі. Керування актуаторами турбіни й клапанами — тонкі силіконові шланги тримають розрідження без сплющення.
Принцип підбору скрізь однаковий: внутрішній діаметр по штуцеру, форма за трасою, армування під тиск. Тож штангенциркуль, освоєний на патрубку інтеркулера, знадобиться ще не раз.
Часті запитання
Чи можна поставити один універсальний патрубок замість фігурного OEM?
Якщо в оригінала один вигин — так: підбирається кутовий патрубок відповідного діаметра й кута. Складну форму з кількома вигинами збирають з двох-трьох елементів через алюмінієві з'єднувальні трубки. Це штатна практика, яка до того ж дешевша за оригінал.
У мене на патрубку олива. Міняти патрубок чи шукати причину?
І те, і те. Легкий масляний наліт — норма для дизеля з пробігом. Калюжі й патьоки означають зношену турбіну або забиту вентиляцію картера: без усунення причини новий патрубок довго не проживе.
Лопнув патрубок інтеркулера в дорозі. Чи можна доїхати?
Доїхати можна: двигун працюватиме без наддуву, млявий, з чорним димом. Але довго так їздити не варто — турбіна крутиться з перевищенням, паливна суміш багатить, сажовий фільтр забивається прискорено.
Чим відрізняється патрубок турбіни від патрубка інтеркулера?
Це ділянки однієї траси: патрубок турбіни (гаряча сторона) веде від компресора до інтеркулера, патрубок інтеркулера (холодна сторона) — від інтеркулера до впуску. Підбираються за однаковими правилами, різниця лише в температурному навантаженні.
Який тиск тримає силіконовий патрубок наддуву?
Наші армовані патрубки розраховані на робочий тиск до 0,7 МПа (7 бар) залежно від діаметра — це в рази вище за штатний наддув легкового дизеля.
Де купити патрубок інтеркулера потрібного розміру?
Усі форми — прямі, кутові, редукційні, гофровані, демпфери — зібрані в категорії силіконові шланги та патрубки. Ходові діаметри винесені в добірки: 32 мм, 38 мм, 50 мм. Якщо сумніваєтесь у розмірі — надішліть фото штуцера зі штангенциркулем, підберемо разом.
Висновок
Патрубок інтеркулера виходить з ладу передбачувано: вік, термоцикли, олива і слабке армування. Симптоми теж передбачувані — свист, млява тяга, чорний дим, P0299. Замість очікування оригіналу тижнями трасу наддуву в більшості випадків відновлюють універсальними силіконовими патрубками: міряєте штуцер штангенциркулем, визначаєте форму за таблицею, берете армований патрубок з запасом за тиском і нормальні хомути. Силікон VMQ з діапазоном −50…+180 °C і робочим тиском до 0,7 МПа перекриває штатні режими легкових і комерційних дизелів з запасом — а живе в рази довше за гуму, яку замінює.
