Болгарський P80 чи Z80 і штатний розподільник МТЗ Р80-3/1-222 — це різні вироби з різними портами, кріпленням, кроком золотників і приводом, тому поставити один на місце іншого «болт у болт» не вийде. Заміна можлива, але потребує перехідників на кожну лінію, нового кріплення, підбору схеми під кожну секцію і власного приводу — важеля на корпусі, троса чи джойстика. Спершу звірте подачу насоса з паспорта трактора: до 80 л/хв — P80 або Z80; якщо подача до 50 л/хв, підійде й Z50.
Коротко. Що знадобиться для заміни: болгарський P80 або Z80 на потрібну кількість секцій (плаваючі секції — L12 або L13; K у Z80 — лише в правому виконанні), перехідники під різьби рукавів трактора, нова пластина кріплення і трос або джойстик, якщо важелі на корпусі не під рукою. Розподільники, троси й джойстики є в HYDRAULIC.UA; Р80-3/1-222 і готових комплектів переобладнання ми не продаємо.
- Чому «р80» — це два різні розподільники?
- Таблиця відмінностей Р80-3/1-222 і Badestnost P80/Z80
- Порти й перехідники
- Кріплення і крок золотників
- Керування з кабіни: важіль, трос чи джойстик
- Які золотники вибрати під навісне?
- Тиск і запобіжний клапан
- Перелік перед заміною
- Що є в HYDRAULIC.UA, а чого немає
- Питання і відповіді
Чому «р80» — це два різні розподільники?
Під запитом «р80» ховаються два різні вироби. Перший — Р80-3/1-222, розподільник гідросистеми МТЗ і ЮМЗ, який випускають «Гідросила», Jubana, S.I.L.A. та інші виробники. Другий — болгарський моноблок Badestnost серії P80, якому на зміну виробник випустив серію Z80.
Число 80 в обох означає одне — номінальну витрату 80 л/хв. Для Р80-3/1-222 джерела дають ще й максимальну — 120 л/хв. На цьому збіги закінчуються. Корпус, порти, кріплення, золотники й привід — різні, і кожна відмінність стає окремим завданням при заміні.
Таблиця відмінностей Р80-3/1-222 і Badestnost P80/Z80
Таблиця зібрана лише з каталогів і технічних описів; розміри приєднання Р80-3/1-222 взято з каталогу МР80.
| Параметр | Р80-3/1-222 (МТЗ, ЮМЗ) | Badestnost P80 / Z80 |
|---|---|---|
| Виробник | «Гідросила», Jubana, S.I.L.A. та ін. | Badestnost, Болгарія |
| Номінальна витрата | 80 л/хв (макс. 120) | 80 л/хв |
| Тиск | ном. 16 МПа, макс. 20 МПа | P80 — 250 бар (A, B — 300); Z80 — 315 бар |
| Золотники / секції | 3 золотники | 1–6 секцій |
| Діаметр золотника | Ø25 мм | Z80 — 18 мм (для P80 у каталозі не наведено) |
| Позиції й повернення | 4 позиції з плаваючою, автоповернення за тиском | 3 або 4 позиції — залежить від золотника; повернення пружиною або фіксація — за кодом позиціонера |
| Крок золотників | 42 мм | 38 мм |
| Кріплення | 4 отвори M10, 102 × 65 мм | P80 — 3 болти M8; Z80 — 3 отвори Ø9 |
| Різьби портів | M20×1,5 і M24×1,5 | код G: P, A, B — G1/2, T — G3/4; код M: M22×1,5 і M26×1,5 |
| Хід золотника | у знайдених джерелах не наведено | P80 — ±7 мм |
Порти й перехідники
Порти не збігаються за жодним виконанням болгарського розподільника, тому перехідник потрібен на кожну лінію. У Р80-3/1-222 (за каталогом МР80) робочі отвори мають різьбу M20×1,5, а два інші — M24×1,5. Badestnost P80 і Z80 у виконанні G мають P, A і B під G1/2, а злив T — під G3/4.
Метричне виконання теж не рятує. Код M у P80/Z80 — це M22×1,5 на P, A, B і M26×1,5 на T, тобто інші розміри, ніж M20 і M24 на тракторі. У китайського виконання AmberLine P80 різьби ті самі, що в Badestnost P80.
Перед замовленням перехідників перепишіть різьбу на кожному рукаві трактора і порахуйте лінії: вхід, злив і по дві робочі на секцію. Злив G3/4 більший за напірні порти — врахуйте це при підборі перехідника. Як з'єднуються порти P, T, A, B і N, докладно описано в статті як правильно підключити гідророзподільник.
Кріплення і крок золотників
Штатне кріплення під болгарський корпус не підходить: Р80-3/1-222 кріпиться чотирма отворами M10 з міжосьовими відстанями 102 × 65 мм, а болгарський P80 — трьома болтами M8, Z80 — трьома отворами Ø9. Отже, потрібна нова пластина або кронштейн, розмічені під конкретний корпус.
Друга відмінність — крок: 42 мм у Р80-3/1-222 проти 38 мм у P80 і Z80. Якщо на тракторі розподільник з'єднаний з важелями тягами, старі тяги на новий корпус напряму не ляжуть — відстань між осями інша. Тому при заміні доводиться або робити нові тяги, або переходити на тросове керування, або ставити розподільник так, щоб важелі були під рукою.
Габарити корпусів теж різні: до замовлення виміряйте місце під розподільник разом із виходами рукавів.
Керування з кабіни: важіль, трос чи джойстик
Керування треба вибрати до замовлення, бо воно задається виконанням корпусу. У Badestnost є три варіанти.
- Важіль на корпусі (KZ1). Коробка важеля P80 і Z80 — під M10. Підходить, якщо розподільник стоїть у зоні досяжності.
- Трос (виконання V1). Корпус замовляють під трос: у коді замість KZ1 стоїть V1, наприклад
02P80-1A1A1-GV1. За каталогом Badestnost троси INDEMAR IT 3056 мають довжину від 1,0 до 3,0 м. У нас троси керування довжиною 1000, 1500, 2000 і 3000 мм з наконечниками «вилка» і «куля». - Джойстик. Джойстик js/ju керує двома секціями одним важелем, у каталозі 4 стандартні варіанти положення шарніра. Якщо рухати обидві секції одночасно, потік між ними ділиться не порівну — іде туди, де менший опір. Для трисекційного розподільника це джойстик на дві секції плюс окремий важіль або трос на третю.
Трос ставиться або на виконання V1, або з тросовим механізмом замість коробки важеля. Підбір довжини й наконечника розібрано в статті трос і джойстик для гідророзподільника, асортимент — у розділі джойстики та троси керування.
Які золотники вибрати під навісне?

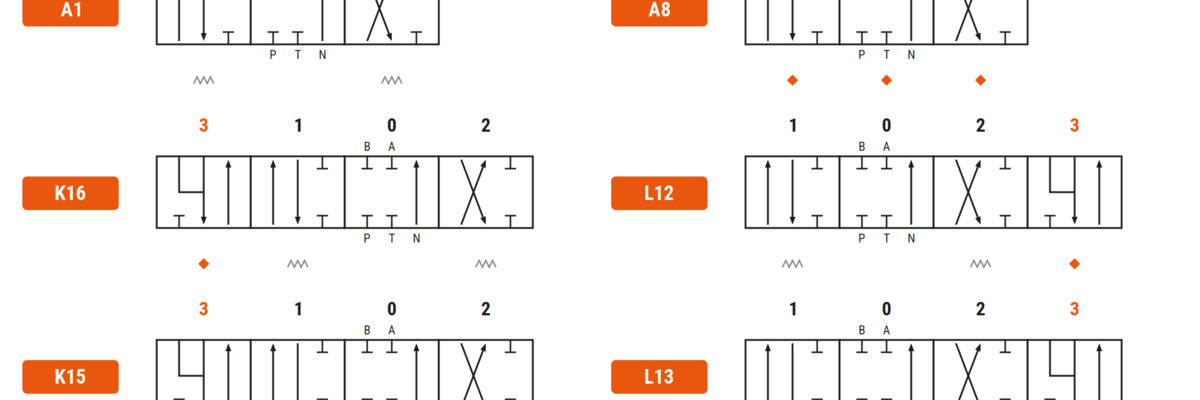

Під навісну систему потрібна секція з плаваючим положенням: у P80 — L12 або L13, у Z80 — L лише в лівому виконанні, K16 чи K15 — лише в правому. У Р80-3/1-222 кожна з трьох секцій має 4 позиції з плаваючою. У болгарському розподільнику так не буває за замовчуванням: золотник і позиціонер задають для кожної секції окремо, і стандартний A1 плаваючого положення не має.
| Споживач | Золотник + позиціонер | Що дає |
|---|---|---|
| Навіска, відвал, знаряддя, що йде по землі | K16 або L12 | 4 позиції; з робочих повертається в нейтраль, у плаваючій фіксується |
| Те саме, але з фіксацією всіх положень | K15 або L13 | фіксація в усіх 4 позиціях |
| Циліндр двосторонньої дії | A1 | 3 позиції, у нейтралі A і B закриті, пружинне повернення |
| Циліндр односторонньої дії (самоскид) | C1 | робота на одну лінію |
| Гідромотор | D1 | у нейтралі A і B з'єднані з баком |
Обмеження за серіями: у P80 плаваюча схема — лише L, K у P80 немає. У Z80 K можливий тільки в правому виконанні, L — тільки в лівому. Приклад з нашого каталогу — трисекційний 03Z80-1L12L12L12-GKZ1 з плаваючим положенням у кожній секції. Чим K відрізняється від L і як працює плаваюче положення, пояснено в статті плаваюче положення гідророзподільника.
Окремо про автоповернення. У Р80-3/1-222 секція повертається в нейтраль сама, коли зростає тиск. Позиціонери 1, 8, 12, 13, 15, 16 цього не роблять: з позиціонером 1 важіль тримає оператор, з фіксацією важіль повертають рукою. У каталозі Z80 є окреме виконання корпусу ZK80 з виконанням kick-out (Kk, Lk, позиціонери 31–46) — якщо ця функція потрібна, її треба вказати під час замовлення.
Тиск і запобіжний клапан
Болгарські розподільники розраховані на вищий тиск: максимум P80 — 250 бар, Z80 — 315 бар, тоді як у Р80-3/1-222 номінальний 16 МПа і максимальний 20 МПа. Запасу за корпусом достатньо, але тиск у системі задає запобіжний клапан, і його налаштування треба перевірити.
У P80 і Z80 запобіжний клапан вбудований у вхід, там же зворотний клапан. У Z80 клапан за замовчуванням має діапазон 120–250 бар і заводське налаштування 180 бар; опційно — 50–120 або 220–315 бар. Заводські 180 бар — це не «тиск трактора», а стартове значення: налаштування звіряють з паспортом гідросистеми машини. Протитиск на зливі T для Z80 — до 35 бар.
Перелік перед заміною
- Подача насоса з паспорта трактора: до 80 л/хв — P80 або Z80; P40 (40 л/хв) і Z50 (50 л/хв) розраховані на меншу подачу.
- Споживачі на тракторі й що на кожному — це кількість секцій і типи золотників.
- Різьба на кожному рукаві трактора — для перехідників.
- Місце установки й кріплення: нова пластина під 3 болти M8 (P80) або 3 отвори Ø9 (Z80).
- Привід: важіль KZ1 на корпусі, трос (корпус V1, довжина і наконечник) або джойстик на дві секції.
- Чи потрібне автоповернення — тоді виконання ZK80 з kick-out.
- Налаштування запобіжного клапана під гідросистему трактора.
Що є в HYDRAULIC.UA, а чого немає
Р80-3/1-222 і готових комплектів переобладнання МТЗ ми не продаємо. У HYDRAULIC.UA можна купити болгарські розподільники Badestnost P80 і Z80 та виконання AmberLine під розміри P80 — вони зібрані на сторінках гідророзподільник Р80 і болгарський гідророзподільник, а також троси й джойстики керування.
Якщо не впевнені в золотниках чи виконанні під трос — надішліть фото старого розподільника і перелік навісного, технічний відділ допоможе скласти код для замовлення. Розподільник доставимо по Україні або в представництво в одному з міст України; повернення — протягом 14 днів.
Питання і відповіді
Чи підійде болгарський P80 на місце Р80-3/1-222 без переробки?
Ні. Різні порти (M20×1,5 і M24×1,5 проти G1/2 і G3/4), кріплення (4×M10 проти 3×M8 або 3×Ø9) і крок (42 проти 38 мм). Потрібні перехідники, нове кріплення і свій привід.
Який золотник брати під навіску?
Плаваючий: K16 або L12 (фіксація в плаваючій, повернення з робочих позицій), K15 або L13 — фіксація в усіх позиціях. У P80 є лише L, у Z80 — K у правому виконанні, L у лівому.
P80 чи Z80 брати на заміну?
Z80 — серія, яка замінила P80: той самий крок 38 мм і витрата 80 л/хв, тиск 315 бар, кріплення — отвори Ø9. Докладніше — у статті про заміну P80 на Z80.
Що замовити в HYDRAULIC.UA для заміни на МТЗ?
Болгарський моноблок P80 або Z80 під ваш набір споживачів — наприклад, трисекційний 03Z80-1L12L12L12-GKZ1 з плаваючим положенням у кожній секції, — а також трос або джойстик, якщо важелі на корпусі будуть не під рукою. Перехідники й кріплення підбирають під конкретний трактор.
Чи продаєте ви Р80-3/1-222 або комплект для МТЗ?
Ні. Ми продаємо болгарські розподільники, троси й джойстики; перехідники й кріплення підбираються під конкретний трактор.
