Як організувати змащування на СТО: обладнання поста

Змащувальний пост — це не набір інструмента, а два незалежні тракти подачі з різною фізикою. Один працює на тиску від 400 бар і видає грами в точку через прес-маслянку. Другий працює на тиску в десятки бар і видає літри в картер. Спроба закрити обидва одним комплектом закінчується або насосом, який не піднімає мастило з тари, або нагнітачем, яким доливають чотири літри трансмісійної оливи протягом чверті години. Нижче — розбір компонування поста за вузлами: від точки врізки в повітряну магістраль до наконечника на прес-маслянці.

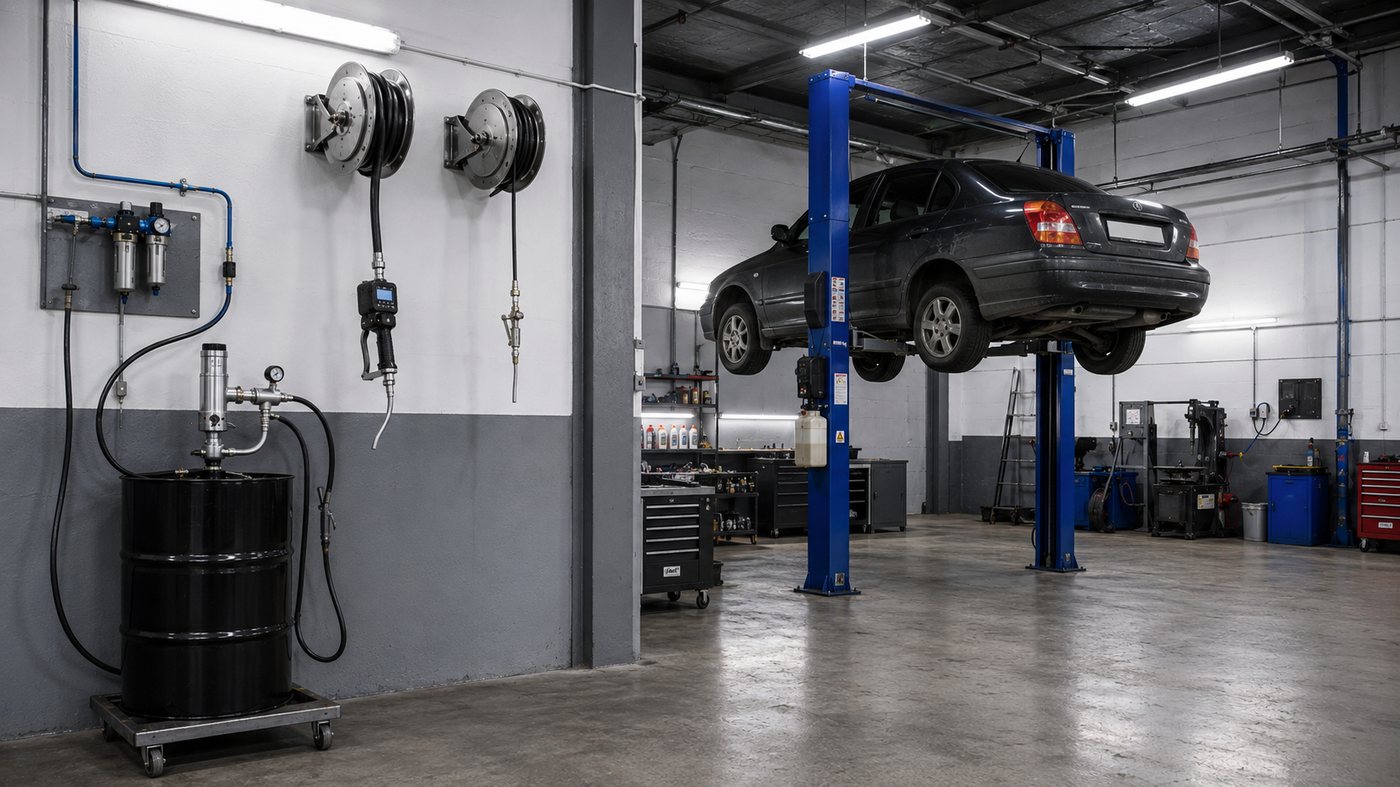

Два контури поста: мастило й олива

Пластичне мастило й рідка олива подаються різним обладнанням, бо задачі принципово різні. Мастило треба продавити крізь кульковий клапан прес-маслянки й вузький канал у корпусі вузла — тут визначальний тиск, а витрата рахується грамами. Робочий інструмент розвиває від 400 бар, пневматичний нагнітач із передавальним відношенням 50:1 виходить на 500 бар. Олива навпаки: канал відкритий, протитиску майже немає, значення має продуктивність у літрах за хвилину, бо в картер треба залити 4–8 л, а в бак гідравліки — і більше.

Наслідок для комплектування простий. Пневматичний бочковий насос для оливи 1:1 фізично не підніме мастило NLGI 2 із тари: густа маса не затікає у всмоктувальну трубу, а притискної плити в такого насоса немає. Зворотна ситуація не менш очевидна: нагнітач мастила подає 1,10 кг/хв на NLGI 2 — заливати ним трансмісію означає тримати механіка біля пістолета кілька хвилин на кожну коробку. Обладнання двох контурів не взаємозамінне, і планувати пост треба одразу під обидва.

Обидва контури живляться від однієї повітряної магістралі, якщо привід пневматичний, і в цьому місці вони конкурують за витрату компресора. Це третій вузол планування, який часто випадає з розрахунку — детально нижче.

Мінімальний комплект: з чого починається пост

Мінімальний працездатний пост складається з п'яти позицій, і жодна з них не пневматична. Джерело мастила з робочим тиском від 400 бар, джерело оливи з тари, роздавальна арматура під кожен контур, набір наконечників під фактичні прес-маслянки парку й тара під відпрацювання. Усе інше — котушки, лічильники, блок підготовки повітря — це надбудова, яка скорочує час на операцію, а не умова її виконання.

Для поста, що приймає три-п'ять машин на день, пневматика надлишкова. Акумуляторний шприц 19,2 В видає до 85 г/хв, працює до шести картриджів на один заряд і не потребує ні компресора, ні магістралі; при двох акумуляторах у комплекті й годинній зарядці простою немає. Пара такого шприца з важільним бочковим насосом на 300 мл за хід закриває денну потребу поста повністю. Розділ змащувального обладнання дає повну картину по обох контурах, конкретні виконання ручного інструмента — у категорії шприців для змащування.

Другий обов'язковий елемент мінімального комплекту — наконечники. Кулькові прес-маслянки DIN 71412 і плоскі DIN 3404 мають різну геометрію головки й потребують різних насадок; наконечника, який однаково сідає на обидві, не існує. Перед закупівлею інструмента варто пройти боксом і подивитися, що фактично стоїть на техніці, яку обслуговує пост. Позиції — у розділі муфт і насадок для шприців і маслянок.

Стаціонарний і мобільний пост

Стаціонарний пост — це закріплене обладнання й розведена траса. Нагнітач стоїть на бочці 180 кг у кутку боксу, від нього йде шланг високого тиску до котушки на стіні або на стелі, з котушки — роздавальний кран. Олива подається окремою лінією від насоса на бочці 205 л через лічильник до другої котушки. Механік працює з двома шлангами, які самі змотуються, і не переносить тару між підйомниками.

Мобільний пост — це нагнітач у портативному виконанні з вбудованим відром на 15, 30 або 50 кг, на колесах, з ручкою, шлангом високого тиску 2,1 м і роздавальним краном на борту. Такий комплект під'єднується до найближчого пневморозетки й котиться до машини. Компонування виправдане, коли підйомників кілька, а розводити магістраль по всьому боксу немає сенсу, або коли частину робіт виконують на вулиці й на майданчику.

Вибір між компонуваннями визначається не тільки бюджетом. У контурі оливи його диктує паспортна дальність перекачування: насос 1:1 розрахований на короткі відстані до 5 м, 3:1 — до 30 м, 5:1 — до 50 м. Якщо бочка стоїть у складському приміщенні за двадцять метрів від підйомника, насос 1:1 туди не дотягнеться незалежно від того, скільки в нього літрів на хвилину в паспорті. Виконання насосів під різні дистанції — у категорії пневматичних насосів.

Повітряна магістраль і підготовка повітря

Пневматичний привід не працює від «просто повітря». Стиснене повітря з ресивера несе конденсат, окалину й компресорну оливу; поршневий пневмомотор нагнітача й золотник пневмошприца зношуються від цього за місяці, а не за роки. Тому в лінію перед обладнанням ставиться блок підготовки — фільтр-регулятор із лубрикатором. Виробники пневмошприців і нагнітачів прямо вказують лубрикатор у лінії подачі повітря як умову експлуатації, а не як опцію.

Робочі параметри блока підготовки: тонкість фільтрації 40 мкм на елементі зі спеченої бронзи, максимальний тиск 10 бар, діапазон регулювання 0,5–10 бар, пропускна здатність до 1500 л/хв на типорозмірі 1/4" BSP і до 1800 л/хв на 3/8". Злив конденсату напівавтоматичний, склянки полікарбонатні зі сталевим захистом, лубрикатор типу Fog/MicroMist розрахований на оливу класу 32. Для одного поста з одним пневмоінструментом одночасно вистачає мініатюрного виконання на 500 л/хв. Підбір за пропускною здатністю — у розділі фільтрів-лубрикаторів.

Друга частина розрахунку — сумарна витрата повітря. Її рахують не за «максимумом обладнання», а за реальним сценарієм: скільки одиниць пневмоінструмента працює одночасно на посту в піковий момент.

Одночасна робота нагнітача мастила й насоса оливи дає 500 л/хв тільки на змащувальному контурі — без гайковертів, продувних пістолетів і фарбувального обладнання. Блок підготовки на 500 л/хв у такому сценарії стане вузьким місцем магістралі, і тиск на інструменті просяде нижче робочого діапазону. Ще один параметр, який рідко закладають у проєкт боксу: пневмомотор нагнітача видає 81 дБ. Для одиночної операції це прийнятно, для поста, де нагнітач працює півзміни поруч із приймальнею, розміщення обладнання варто продумати заздалегідь.

Контур пластичного мастила

Основа стаціонарного контуру — пневматичний нагнітач із передавальним відношенням 50:1. Поршневий пневмомотор діаметром 63 мм працює на вхідному тиску 2–10 бар і дає на виході до 500 бар при подачі 1,10 кг/хв на мастилі NLGI 2. Приєднання повітря й вихід насоса — 1/4" BSP. Змочувані деталі: сталь, латунь, алюміній, поліуретан і нітрильна гума. На вході всмоктувальної труби стоїть сітчастий фільтр — він утримує окалину й затверділі грудки, які інакше сядуть на сідло клапана роздавального крана.

Виконання підбирається за тарою, і це головна помилка при замовленні. Нагнітач комплектується кришкою бочки й притискною плитою під конкретний діаметр: під відра 20–30 кг ідуть кришка 310 мм, всмоктувальна труба 440 мм і плита з зовнішнім діаметром 288 мм; під тару 50–60 кг — кришка 381 мм, труба 730 мм, плита 380 мм; під бочку 180 кг — кришка 612 мм, труба 950 мм, плита 602 мм. Плита з гумовим покриттям притискає мастило до всмоктувальної труби й не дає утворитися каверні, у яку насос згодом почне тягнути повітря. Якщо діаметр не збігся, насос працює, але через кілька кілограмів починає «плювати» повітрям.

Обмеження за консистенцією — до NLGI 2 включно, причому виробник уточнює: легкі й самоосідаючі мастила. Мастило NLGI 3 у тарі 180 кг пневматичний нагнітач штатно з бочки не підніме: воно не осідає під плитою й тримає форму. Це не привід відмовлятися від NLGI 3 у парку — просто його подають ручним інструментом із картриджа. Виконання нагнітачів під різну тару зібрані в категорії пневматичних нагнітачів мастила.

Портативні моделі із вбудованим відром 15, 30 і 50 кг комплектуються тим самим пневмомотором і тими самими 500 бар на виході, але додають колеса, ручку, шланг високого тиску 2,1 м, Z-шарнір і роздавальний кран. Різниця з бочковим виконанням тільки в мобільності й запасі мастила між заправками.

Контур рідкої оливи

Пневматичні бочкові насоси для оливи відрізняються передавальним відношенням, і воно визначає не тиск, а сполучення в'язкості середовища з дальністю подачі. Насос 1:1 подвійної дії видає до 40 л/хв при витраті повітря 270 л/хв, розрахований на оливи низької та середньої в'язкості до SAE 80 і на перекачування на відстань до 5 м. Насос 3:1 одинарної дії — до 14 л/хв, оливи до SAE 130, дистанція до 30 м. Насос 5:1 подвійної дії — до 18 л/хв, оливи високої в'язкості до SAE 240, до 50 м. Вихід насоса в усіх виконаннях 1/2" BSP, вхід повітря 1/4" BSP, рівень шуму 81 дБ.

Насоси комплектуються всмоктувальною трубою під бочки 205 л і бонг-адаптером, змочувані деталі — сталь, латунь, алюміній, високонітрильна гума, поліуретан і нейлон, на вході насоса стоїть вбудований фільтр. Умова експлуатації — чисте й сухе стиснене повітря через блок підготовки; без нього ресурс пневмомотора визначається якістю ресивера, а не конструкцією насоса. Повний перелік виконань — у розділах насосів і помп для бочки 200 л та пневматичних насосів.

Ручна альтернатива в контурі оливи закриває менші обсяги без магістралі. Важільний бочковий насос дає до 300 мл за хід і працює з тарою 50–205 л через вбудований перехідник 1-1/2" і 2". Роторний насос видає 4–5 л за 20 обертів ручки й має горизонтальний вихід, на який штатно ставиться фільтр або лічильник. Ручний оливонагнітач із власною ємністю 12 л і подачею до 125 мл за хід із шлангом 1,2 м застосовується там, де потрібна дозована подача важчої трансмісійної оливи в конкретний вузол — виконання зібрані в категорії нагнітачів оливи.

Котушки, шланги й довжина траси

Котушка — це не аксесуар, а елемент, який визначає ресурс шланга. Шланг, кинутий на підлогу боксу, за сезон збирає абразив у зовнішню оболонку, ловить колесо візка й переламується біля кінцевика. Котушка знімає всі три сценарії й водночас задає геометрію робочої зони.

Конструктивно котушки суцільнометалеві: ребристий сталевий диск із закатаними кромками, касетна пружина зі сталі пружинної якості в повністю закритому корпусі, посилений подвійний храповий механізм із фіксацією шланга в кількох положеннях, 8-позиційна поворотна напрямна з кроком 45° зі знімними нейлоновими роликами й сталева основа 6,35 мм із монтажним отвором. Покриття електростатичне порошкове після очищення, знежирення й залізофосфатування. Подвійний храповик тут важливіший, ніж здається: саме він дозволяє зупинити шланг на потрібній довжині, а не тримати його рукою проти пружини всю операцію.

Три категорії тиску — 21, 138 і 276–400 бар — не перетинаються, і це головне правило підбору. Котушка повітря/вода на 21 бар, поставлена в контур мастила з нагнітачем на 500 бар, руйнується при першому ж натисканні курка. Котушка для оливи на 138 бар у тому самому контурі протримається довше, але результат буде той самий. Зворотна підстановка нешкідлива, але безглузда: котушка мастила 1/4" із внутрішнім діаметром 6,35 мм задушить подачу оливи 40 л/хв.

Довжина 10 м на котушці, змонтованій над центром робочої зони, накриває пост розміром приблизно 6×4 м із запасом на підйом до верхніх точок машини. Для двопостової лінії доцільніше поставити дві котушки, ніж тягнути одну на 15 м — шланг довжиною понад 12 м у контурі мастила помітно збільшує час виходу тиску на наконечнику після відпускання курка. Виконання за середовищем і типорозміром — у категорії котушок для шлангів.

Роздавальна арматура й наконечники

Роздавальний кран у контурі мастила розрахований на 517 бар, має вхідну різьбу 1/4" BSPT і вихідну M10×1, виконується з 360° Z-шарніром і працює за принципом безперервної подачі: мастило йде, доки курок натиснутий повністю. Z-шарнір знімає скручування шланга при роботі під машиною — без нього шланг за кілька місяців отримує залишкову деформацію біля кінцевика. Комплектація — сталевий подовжувач 150 мм і посилена муфта.

Окреме виконання — кран із бустером. Багаторазовим натисканням рукоятки він піднімає тиск із 400 бар у лінії до 690 бар на наконечнику. Задача вузька: пробити закислу прес-маслянку, у якій кульковий клапан прикипів до сідла. На посту, що обслуговує техніку з ґрунтових доріг і будівельних майданчиків, такий кран економить час на демонтажі маслянок; на легковому СТО він потрібен рідше. Обидва виконання — у категорії пістолетів для нагнітачів мастила.

Наконечник — остання ланка й найчастіша точка розриву ланцюга. Штатна комплектація крана й більшості шприців — чотирипелюсткова муфта з кульковим затвором під головку прес-маслянки DIN 71412. Плоскі маслянки DIN 3404 мають іншу геометрію головки й потребують окремої насадки. Конусні точки й отвори змащування без різьби закриваються голчастими насадками, а вузли з обмеженим доступом — кутовими виконаннями. Універсальні притискні наконечники розраховані не на замикання на головці, а на притискання до точки: інструмент утримується рукою протягом усієї подачі, що на потоці уповільнює роботу, зате рятує там, де стандартна муфта не сідає.

Самі точки змащування на посту теж витратний матеріал. Закислу маслянку промиванням не відновлюють — її викручують і міняють; у каталозі прес-маслянок і тавотниць представлені метричні різьби від М5×0,8 до М16×1,5, дюймові R1/8″−28 і R1/4″−19, прямі й кутові виконання 45° і 90°, кулькові DIN 71412 і плоскі DIN 3404.

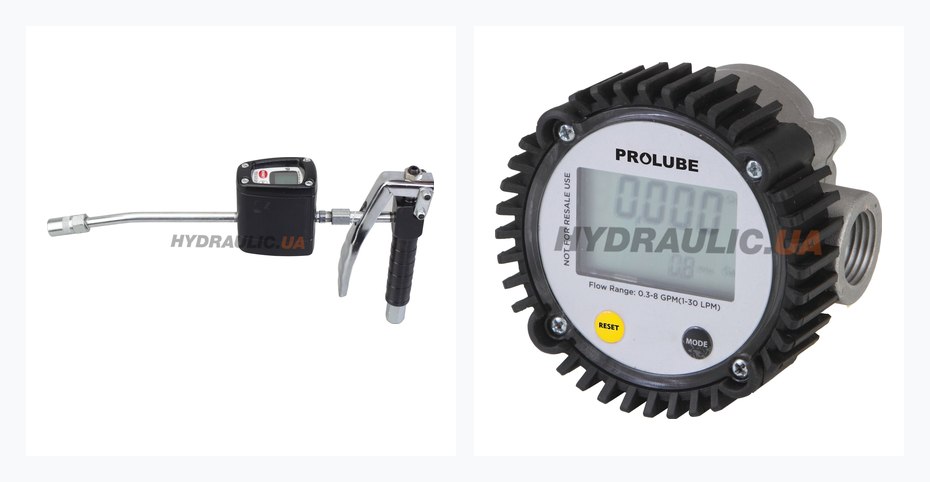

Облік відпущеної оливи

Лічильник у трасі оливи — це не метрологія, а управлінський інструмент. Без нього списання оливи ведеться «за бочкою»: закупили 205 л, через півтора місяця бочка порожня, скільки з цього пішло в машини клієнтів, скільки в доливи власного транспорту й скільки на підлогу — невідомо. З лічильником кожна операція має цифру, яка потрапляє в наряд-замовлення, і різниця між сумою нарядів і залишком у бочці стає вимірюваною величиною, а не приводом для здогадів.

Електронний лічильник на овальних шестернях працює в діапазоні витрати 1–30 л/хв із точністю ±0,5% і повторюваністю 0,25% при максимальному робочому тиску 70 бар. Приєднання 1/2" BSP, двонапрямне — вхід і вихід рівноцінні. Температурний діапазон −20…+70 °C. Дисплей повертається з кроком 90°, що дозволяє поставити прилад у будь-якій орієнтації на трасі. Два лічильники: скидний із шістьма розрядами й індикатором ×100 та накопичувальний нескидний — перший для операції, другий для інвентаризації. Живлення від однієї літій-іонної батареї CR2450 3 В, роздільна здатність до 0,001 одиниці, одиниці перемикаються між літрами, галонами, квартами й пінтами.

Обмеження за середовищем: оливи до SAE 140. Рідини на водній основі й бензин лічильник не міряє — овальні шестерні розраховані на середовище зі змащувальними властивостями, і суха рідина зношує їх за короткий час. Для дизпалива в парку потрібне окреме виконання. Ставлять лічильник у двох позиціях: у трасі після насоса перед котушкою — тоді він рахує все, що пройшло через лінію, або безпосередньо на роздавальному пістолеті — тоді механік бачить цифру в момент заливання. Друга схема точніше лягає на наряд-замовлення, перша дає контроль лінії загалом. Виконання — у категорії лічильників для оливи.

Третій ефект обліку — суперечка з клієнтом. Питання «скільки ви реально залили» закривається показом скидного лічильника на пістолеті, а не словами майстра. На потоці це кілька конфліктів на місяць, які не доходять до розгляду.

Ручний інструмент на посту

Навіть на посту зі стаціонарним нагнітачем ручний шприц залишається в роботі: не всі точки досяжні шлангом від котушки, і не в кожній машині мастило те саме, що в бочці. Три приводи закривають різні сценарії.

Пневматичні шприци

Робочий тиск 330 бар при передавальному відношенні 40:1 або 413 бар при 50:1, діапазон вхідного тиску 3–8 бар, потрібна продуктивність компресора — від 1 cfm (0,026 м³/хв), приєднання повітря 1/4" зі швидкознімним ніпелем. Два типи дії: автоматичний із безперервною подачею до 400 г/хв при натиснутому курку й переривчастий, що видає порцію 0,90 г на кожне натискання. Одноімпульсне виконання 50:1 дає 0,68 г за постріл — це інструмент для точного дозування в підшипник, де перезмащування шкідливіше за недозмащування. Заправка картриджем 400 г, насипом у корпус 500 см³ або від заправного насоса. Умова експлуатації та сама: лубрикатор у лінії подачі повітря. Виконання — у категорії пневматичних шприців для змащення.

Акумуляторні шприци

Живлення 19,2 В, робочий тиск 413 або 690 бар залежно від виконання, подача до 85 г/хв у вільному потоці, ресурс заряду — до шести картриджів по 400 г. У комплекті два акумулятори й швидка зарядка за годину, запобіжний клапан скидає мастило при перевищенні номінального тиску, автоматичний клапан випуску повітря знімає проблему повітряної кишені при заміні картриджа. Шланг високого тиску 760 мм із пружинним захистом з обох боків. Це інструмент для виїзної роботи й для поста без магістралі — категорія електричних шприців для змащення.

Важільні плунжерні шприци

Робочий тиск 413 бар, подача близько 1 г за хід, об'єм картриджа 400 г або 750 см³ насипом, приєднувальна різьба M10×1, стравлювання повітря через штуцер завантажувача або поворотом головки на пів оберту. Заправка з тари 20 або 50 кг виконується заправним насосом, який подає до 28 г за хід через універсальний перехідник під європейський прямий ніпель 9 мм і американський конічний 14,7 мм. Ручний привід залишається базовим інструментом поста для одиничних точок і для мастил NLGI 3, які пневматичний нагнітач із бочки не бере.

Розмір СТО й комплект обладнання

Таблиця нижче — не нормативний документ, а зведення практики комплектування за обсягом потоку. Головна змінна — кількість операцій змащування на зміну, а не площа боксу.

Дві закономірності, які видно з таблиці. Перша: контур мастила зростає в бік тиску й тари, контур оливи — у бік передавального відношення й дальності, а не продуктивності. Друга: облік з'являється не тоді, коли зростає площа, а коли олива відпускається наливом клієнту й потрапляє в документ.

Рівні оснащення поста за складом

Три рівні нижче описані за складом обладнання, без прив'язки до сум. Порівнювати доцільно саме склад: різниця між рівнями — це не «дорожче й краще», а різний набір операцій, які пост здатен виконати без переналагодження.

Перехід із базового рівня на робочий дає темп: пневматичний привід знімає обмеження оператора на серії точок. Перехід із робочого на повний дає не швидкість, а організацію — котушки, фіксована траса й облік, тобто повторюваність операції незалежно від того, який механік сьогодні на зміні.

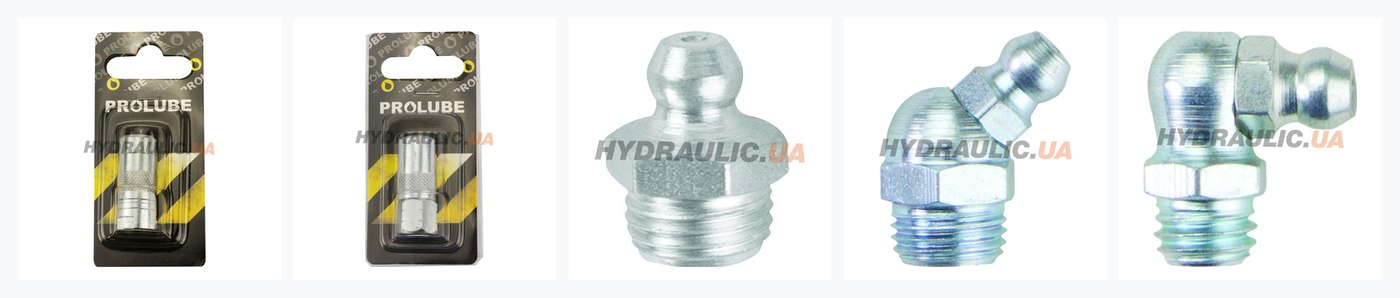

Витратні елементи й складський запас

Змащувальний пост має свій перелік позицій, які закінчуються, і зупинка через відсутність копійчаної муфти коштує години простою підйомника. Мінімальний запас на посту:

• Чотирипелюсткові муфти з кульковим затвором. Пелюстки розбиваються від роботи під кутом до головки маслянки, кульковий затвор забивається затверділим мастилом. Норма — комплект на кожен роздавальний кран і шприц у роботі.
• Шланги для шприців. Стандартний на 240 бар із тиском розриву 800 бар і посилений на 400 бар із розривом 950 бар, внутрішній діаметр 3,6 і 4,1 мм відповідно, різьба M10×1. Посилене виконання з поліаміду з поліуретановою оболонкою тримає мороз краще за стандартне — для поста з вуличною ділянкою це має значення.
• Прес-маслянки. Ходові типорозміри М6, М8, М10 у прямому й кутовому виконанні. Набір на 50–110 шт закриває одну-дві машини з запасом; поштучний підбір — за різьбою й кутом.
• Ковпачки на маслянки. Пластик втрачає еластичність від ультрафіолету й перепадів температури, тому ковпачок — витратний елемент, а не деталь на весь термін служби машини. Фасування по 50 шт, посадка під кулькову головку DIN 71412.
• Картриджі мастила 400 г. Тримають потрібні марки в кількості, що покриває тиждень роботи, з урахуванням того, що частина техніки вимагає мастила, відмінного від бочкового.
• Фільтрувальний елемент і склянки блока підготовки. Спечена бронза 40 мкм забивається залежно від стану ресивера; полікарбонатна склянка мутніє й тріскається від контакту з розчинниками.
• Олива класу 32 для лубрикатора. Порожній лубрикатор гірший за його відсутність: оператор бачить блок у лінії й вважає задачу закритою.
• Батарея CR2450 для лічильника. Одна позиція, яка зупиняє облік на посту цілком.

Типові помилки комплектування

Чек-лист запуску поста

Пост, зібраний за цією логікою, витримує зміну персоналу: наступний механік отримує фіксовану трасу, наконечники під конкретний парк і цифру видачі в документі, а не набір інструмента, яким кожен користується по-своєму. Підбір конкретних позицій за тиском, продуктивністю й типорозміром — у розділі змащувального обладнання.
