Чим і як змащувати вузли: шкворні, хрестовини, підшипники, шина бензопили

Змащування за регламентом складається з трьох збігів: клас мастила відповідає вузлу, наконечник інструмента відповідає типу точки, тиск інструмента достатній, щоб продавити канал. Помилка в будь-якому з трьох дає однаковий результат — мастило витікає повз точку, а пара тертя лишається сухою. Механік при цьому впевнений, що вузол обслужений.

Нижче — розбір по вузлах: шкворні поворотного кулака, хрестовини карданного вала, підшипники, шина й зірочка бензопили, шарніри сільгосптехніки. Для кожного вказано тип точки, потрібний наконечник і межу, за якою інструмент перестає працювати. Усі цифри взяті з каталогів UMETA, PROLUBE і Groz — тих самих, за якими зібрані картки товарів у нашому каталозі.

Механіка подачі мастила в точку

Точка змащування — це наскрізний канал від зовнішньої поверхні корпуса до пари тертя. На вході каналу стоїть прес-маслянка: різьбовий штуцер із кулько-пружинним зворотним клапаном усередині. Наконечник шприца замикається на головці маслянки, мастило під тиском відтискає кульку й заходить у канал; коли подача припиняється, пружина повертає кульку на сідло і закриває вхід.

Свіже мастило, яке заходить у вузол, виконує три роботи одночасно: розділяє поверхні тертя, витісняє з зазору відпрацьоване мастило разом із продуктами зносу й водою, заповнює порожнини так, щоб бруд не мав куди зайти. Саме тому подачу ведуть до появи свіжого мастила по краю ущільнення — це єдиний доступний зовні критерій того, що канал прохідний і старий об'єм заміщено.

Наслідок для практики: якщо після змащування мастило вилазить у неочікуваному місці — це не «маслянка не тримає», це вигнало сальник вузла або спрацював технологічний отвір. Нарощувати тиск у такій ситуації немає сенсу.

Класи NLGI для вузлів тертя

Класифікація NLGI ділить пластичні мастила за консистенцією — від напіврідких до твердих. Для вибору інструмента важливий тільки один висновок: не кожне мастило взагалі можна подати шприцом.

Клас NLGI	Консистенція	Типове застосування	Подача шприцом
000, 00	напіврідка, розтікається	централізовані системи змащування, окремі редуктори й закриті передачі	ні — заливається або подається насосом системи
0	дуже м'яка	централізовані системи, вузли з довгими магістралями, низькі температури	обмежено, залежить від моделі інструмента
1	м'яка	вузли з тонкими каналами, зимова експлуатація	так
2	основна робоча консистенція	шкворні, хрестовини, підшипники кочення й ковзання, шарніри навісного обладнання	так
3	щільна	вертикально розташовані вузли, підвищені температури, ущільнення без манжет	так, важільним і пневматичним інструментом

Інструмент нашого каталогу працює в діапазоні NLGI 1–3. Важільні й пістолетні шприци для змащування розраховані на мастила до NLGI 3 включно — солідол, літол і консистентні мастила в цей діапазон входять. Пневматичні нагнітачі з передавальним відношенням 50:1 виробник обмежує класом NLGI 2 (легкі, самоосідаючі мастила), ножний нагнітач — класами NLGI 1 і 2. Клас NLGI 000 через шприц не подається взагалі: він призначений для іншого способу доставки.

Продуктивність, яку каталог друкує для пневматичних нагнітачів — 1,10 кг/хв — виміряна саме на мастилі NLGI 2. На щільнішому мастилі та сама установка дасть менше, і це не несправність, а властивість середовища.

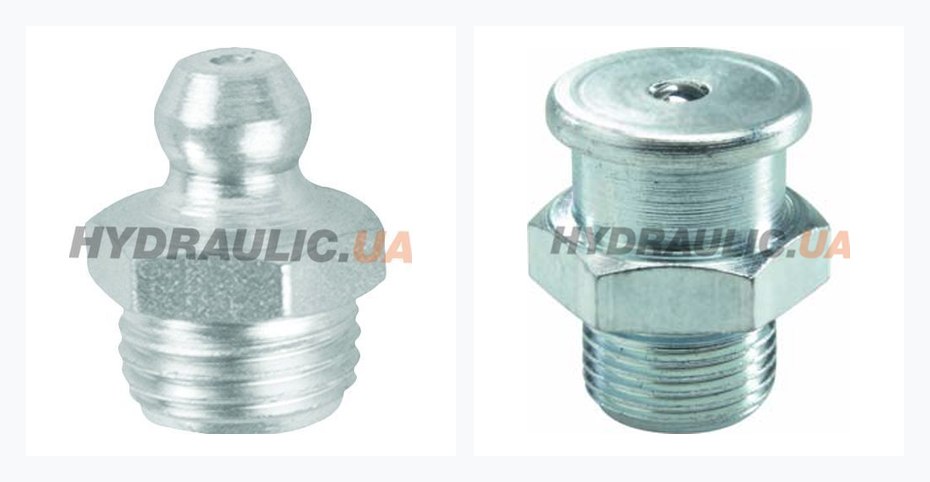

Типи прес-маслянок: DIN 71412 і DIN 3404

На техніці зустрічаються два основні стандарти точок змащування плюс безрізьбові конусні отвори. Головки в них різні за геометрією, тому й наконечники різні. Універсального наконечника, який сідав би на всі типи, не існує.

Тип точки	Стандарт	Головка	Наконечник	Робочий тиск наконечника
Кулькова (конічна) пряма, 45°, 90°	DIN 71412	Ø 6,5 (−0,2) мм	пелюсткова муфта 3 або 4 пелюстки з кульковим клапаном; гідравлічна затискна муфта	207 бар (3 пелюстки) · 413 бар (4 пелюстки) · 690 бар (посилена, Ø 17 мм)
Плоска (кнопкова) стандартна	DIN 3404	Ø 16 мм	кнопкова муфта 16 мм, зачіпного або насувного типу, без кулькового клапана	207 бар · 413 бар (посилена)
Плоска (кнопкова) збільшена	DIN 3404	Ø 22 мм	кнопкова муфта 22 мм, Heavy Duty	517 бар
Конусна (воронкоподібна), безрізьбовий отвір	—	лійка без клапана	голчаста насадка 0,7 · 1,0 · 1,4 мм	69 бар

Кулькова маслянка DIN 71412 — основний тип на європейській і пострадянській техніці. Головка Ø 6,5 мм має стандартний профіль, тому на неї сідає будь-яка серійна пелюсткова муфта. Робочий торець гартують від 550 HV, щоб кромка не збивалася муфтою при щозмінному змащуванні. У прямих виконань сталь загартована по всій довжині, у кутових 45° і 90° — тільки головка.

Плоска маслянка DIN 3404 стоїть там, де до точки підходять збоку і немає місця під пелюсткову муфту: важка техніка, будівельні й сільгоспмашини, ресорні пальці. Кнопкові муфти під неї виготовляють із цинкового литва з металевим ущільненням і без кулькового зворотного клапана — це треба враховувати, бо після від'єднання залишок мастила з наконечника витікає.

Геометрія кулькових маслянок за різьбою

При заміні точки довжину ніжки звіряють із глибиною різьбового отвору у вузлі: занадто довга ніжка впреться в дно каналу, занадто коротка не дійде до нього. Дані з каталогу UMETA:

Різьба	Виконання	Загальна довжина L1, мм	Різьбова ніжка L2, мм	Під ключ SW, мм
M6×1,0	пряма	15	5,5	7
M8×1,0	пряма	15	5,5	9
M10×1,0	пряма	15	5,5	11
M12×1,5	пряма	17,5	6,5	14
M8×1,0	45°	23,5	5,5	9
M10×1,0	45°	25	5,5	11
M8×1,0	90°	18	5,5	9
M10×1,0	90°	20	5,5	11
M10×1,0 · M12×1,5	плоска DIN 3404, Ø 16	17	6	17
M16×1,5	плоска DIN 3404, Ø 22	21,5	8	22

Метричні різьби М8 і М10 у техніці зустрічаються з різними кроками — 1,0, 1,25, 1,5. Це різні деталі, не взаємозамінні. Візуально М10×1,0 і дюймова R1/8″−28 майже не відрізняються, і спроба вкрутити «майже підходящу» маслянку зриває різьбу в корпусі вузла. Повний перелік виконань — у каталозі прес-маслянок (тавотниць): метричні від М5×0,8 до М16×1,5 і дюймові R1/8″−28, R1/4″−19, 1/4″−28 UNF (SAE).

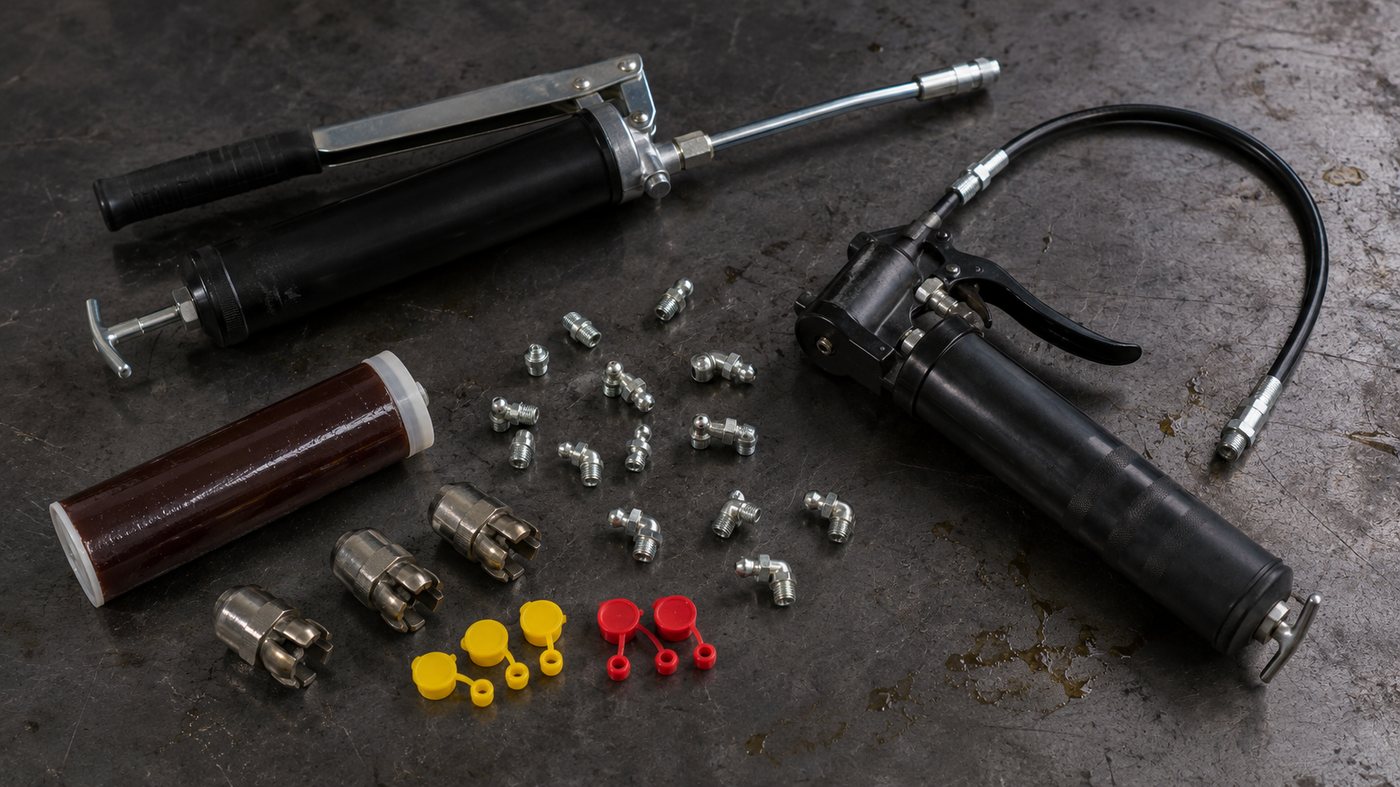

Тиск, подача і приєднання інструмента

Три параметри визначають, чи впорається інструмент із конкретною точкою.

Робочий тиск відповідає за прохідність. Ручні шприци для змащування працюють у діапазоні 400–690 бар; це той запас, який дозволяє продавити маслянку, частково закислу старим мастилом і брудом, або працювати взимку, коли мастило густішає. Натискний інструмент дає 69 бар — цього вистачає на дрібні механізми з відкритими або конусними точками й не вистачає на підвіску вантажівки.

Подача за хід відповідає за швидкість. Ручний шприц видає приблизно 1–1,9 см³ за хід. Це основа для розрахунку: якщо карта змащування вимагає подати у вузол 5 г, це п'ять качків важеля, а не «поки не набридне».

Приєднання. Стандартна різьба інструмента — M10×1 або G 1/8. Завдяки цьому трубки, шланги й муфти взаємозамінні в межах каталогу: сталеву трубку можна зняти й поставити гнучкий шланг, і навпаки.

Виконання	Робочий тиск	Подача	Заправка	Де застосовують
Натискний	69 бар	0,29–0,9 г за натиск	ручна з ємності, корпус 30 · 85 · 125 см³	бензопили, газонокосарки, пневмоінструмент, велосипеди, візки
Важільний одноплунжерний	413–690 бар	≈ 1 г за хід	картридж 400 г · насип 500 см³ (є виконання на 750 см³)	шкворні, хрестовини, підвіска, підшипникові вузли
Важільний двоплунжерний	413–830 бар	до 2,4–3,2 г за прокачування	картридж 400 г · насип 500 см³	парк техніки з десятками точок за зміну
Пістолетний (одноручний)	240–517 бар	0,4–0,84 г за хід	картридж 400 г · насип 500 см³ · 125 см³ у міні-виконанні	вузли, доступні через люк або між елементами рами
Пневматичний	330–413 бар	до 400 г/хв; 0,68–0,9 г за постріл	картридж 400 г · насип 500 см³	сервіс, потокове обслуговування
Акумуляторний	413–690 бар	до 85 г/хв	картридж 400 г, шланг 760 мм	виїзне обслуговування, техніка в полі
Пневматичний нагнітач 50:1	до 500 бар	1,10 кг/хв на NLGI 2	бочка або відро, шланг 2,1 м	парк техніки, стаціонарний пост

Важільний інструмент тримають двома руками: одна фіксує наконечник на маслянці, друга качає важіль. Пістолетне виконання розраховане на одну руку — це принципово там, де вузол доступний тільки через люк, і другій руці немає куди дітися. Для потокового обслуговування беруть пневматичні шприци, для виїзних робіт без компресора — електричні й акумуляторні шприци, які видають до 85 г/хв і відпрацьовують до шести картриджів на один заряд.

Шкворні поворотного кулака

Шкворень — вертикальна вісь, навколо якої повертається кулак керованого колеса. Він сидить у втулках (бронзових або сталевих), а вертикальне навантаження від осі сприймає упорний підшипник знизу. Точки змащування зазвичай дві на кулак — на верхню й нижню втулки; на частині конструкцій додається третя на упорний підшипник.

Особливість вузла: зазор між шкворнем і втулкою мінімальний, а навантаження — вага передньої осі з усім, що на ній стоїть. Мастило з цього зазору видавлюється постійно, тому шкворень входить у список точок із найкоротшим інтервалом обслуговування на будь-якій вантажівці й тракторі.

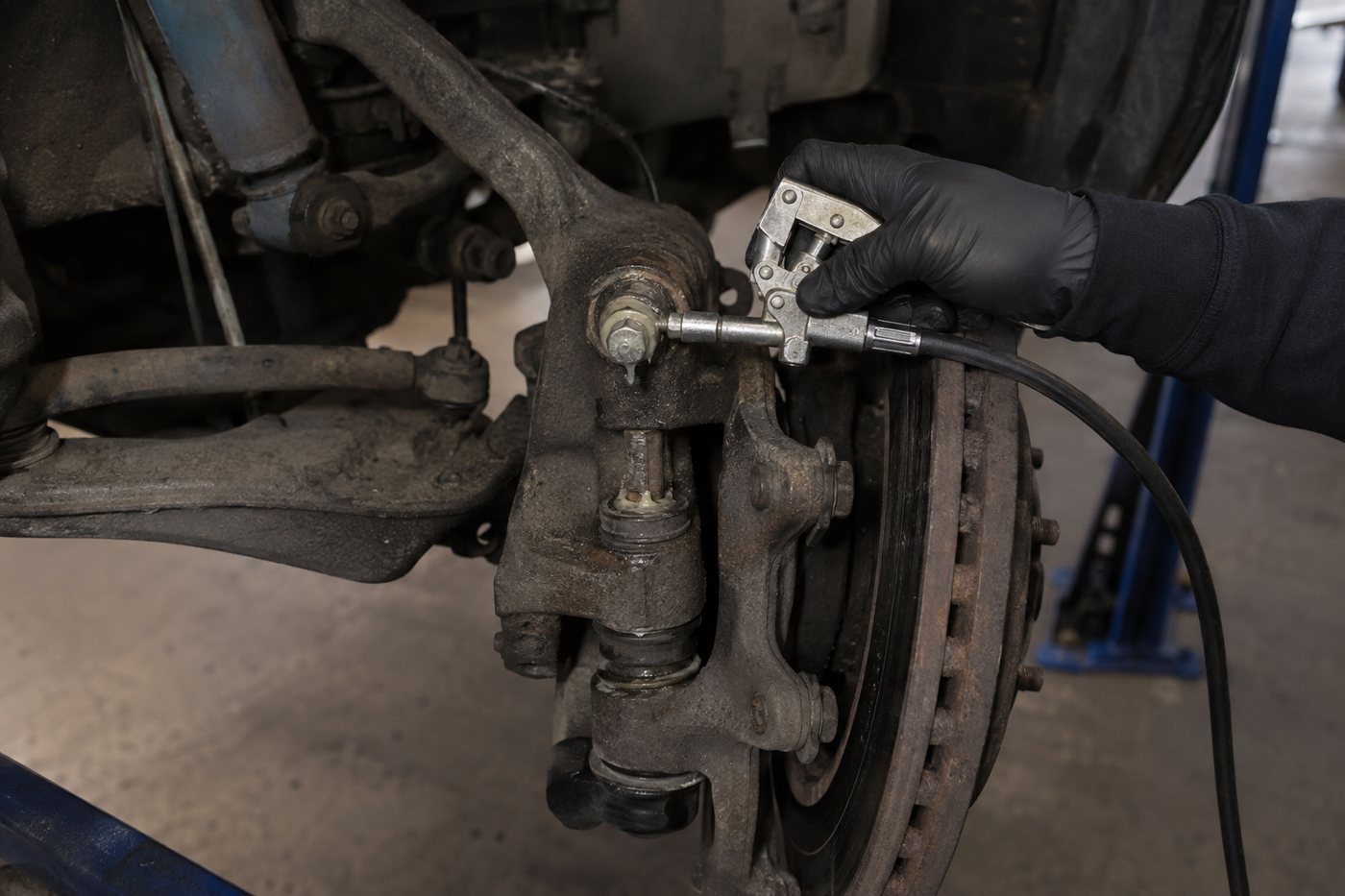

Як подавати

• Розвантажити вісь. Під навантаженням шкворень притиснутий до втулки, і мастило заходить лише в ненавантажений сектор. Колесо піднімають домкратом — зазор розкривається по всьому колу, і подача заповнює його рівномірно.
• Подавати до виходу свіжого мастила по торцях втулок. Якщо старе мастило виходить чорним і сухим, подачу продовжують, поки не піде чисте.
• Тиск із запасом. Шкворень на техніці, яку обслуговували нерегулярно, майже завжди має закислу маслянку. Інструмент на 345 бар тут стає марним; беруть 413–690 бар.
• Прокрутити кулак від упору до упору після подачі — мастило розподіляється по довжині втулки.

Ознака, за якою шкворень уже не рятує змащування: стук на нерівностях і люфт колеса у вертикальній площині. Це вироблений зазор між шкворнем і втулкою — вузол іде на перепресування, і мастило проблему не закриє. До цього моменту симптоми м'якші: підвищене зусилля на кермі, скрип при повороті на місці, нерівномірний знос протектора.

Хрестовини карданного вала

Хрестовина складається з чотирьох шипів, на кожному з яких сидить голчастий підшипник у стакані під сальником. Мастило подається в тіло хрестовини через одну маслянку і розходиться каналами на всі чотири шипи. Це критично для діагностики.

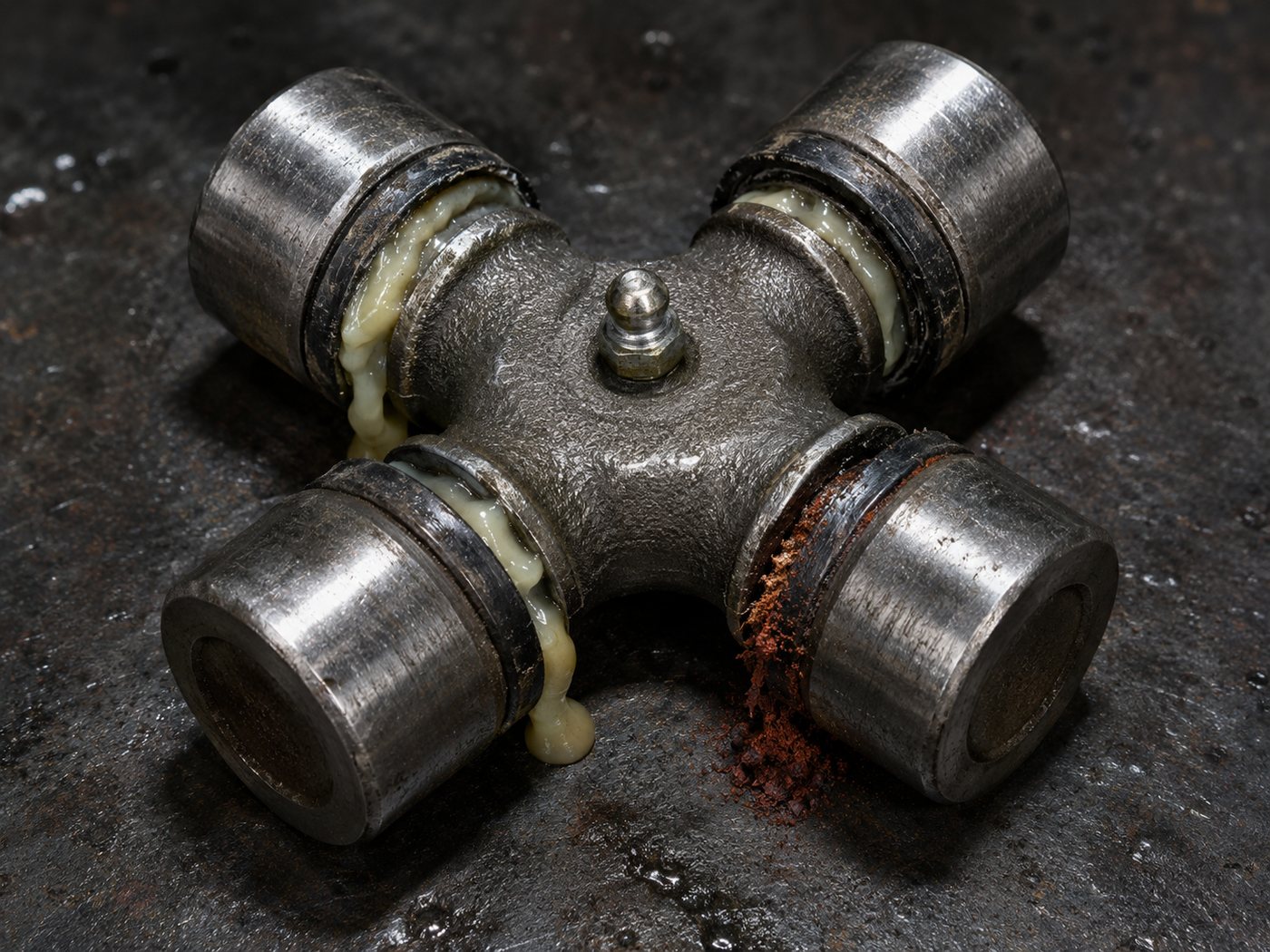

Ознака недозмащеної хрестовини, яку видно без розбирання, — руда суха пудра навколо стаканів. Це продукт корозійного зносу голок, і з'являється він раніше за вібрацію та гул на швидкості.

Доступ до точки

Маслянка на хрестовині майже завжди стоїть у важкодоступному місці: між вилками, під кутом, із мінімальним зазором. Варіанти оснащення:

• Кутова сталева трубка 13°, довжина 150 мм, різьба M10×1 з обох боків, робочий тиск 413 бар — коли до точки є прямий підхід, але під кутом.
• Гнучкий шланг — коли вузол у глибині. Стандартний шланг витримує 240 бар при тиску розриву 800 бар, внутрішній діаметр 3,6 мм, мінімальний радіус згину 40 мм. Посилене виконання розраховане на 400 бар (розрив 950 бар) і має збільшений внутрішній діаметр 4,1 мм — це версія для роботи на морозі. Довжини — 300 і 450 мм, підбір у розділі шланги для шприців.
• Тонка муфта SLIM-LINE діаметром 13,7 мм — одна з найтонших пелюсткових муфт; заходить туди, куди стандартна на 15 мм не проходить. Кулькового зворотного клапана в ній немає.
• Голчаста насадка — довжина голки 38 мм, товщина 18 G, нержавіюча сталь, робочий тиск 69 бар. Каталог прямо називає її застосування: змащування у дуже тісних місцях, карданні хрестовини й закриті підшипники.

Після подачі мастила на хрестовину карданний вал прокручують і повторюють подачу — так заповнюються стакани, які під час першого підходу стояли у верхньому положенні.

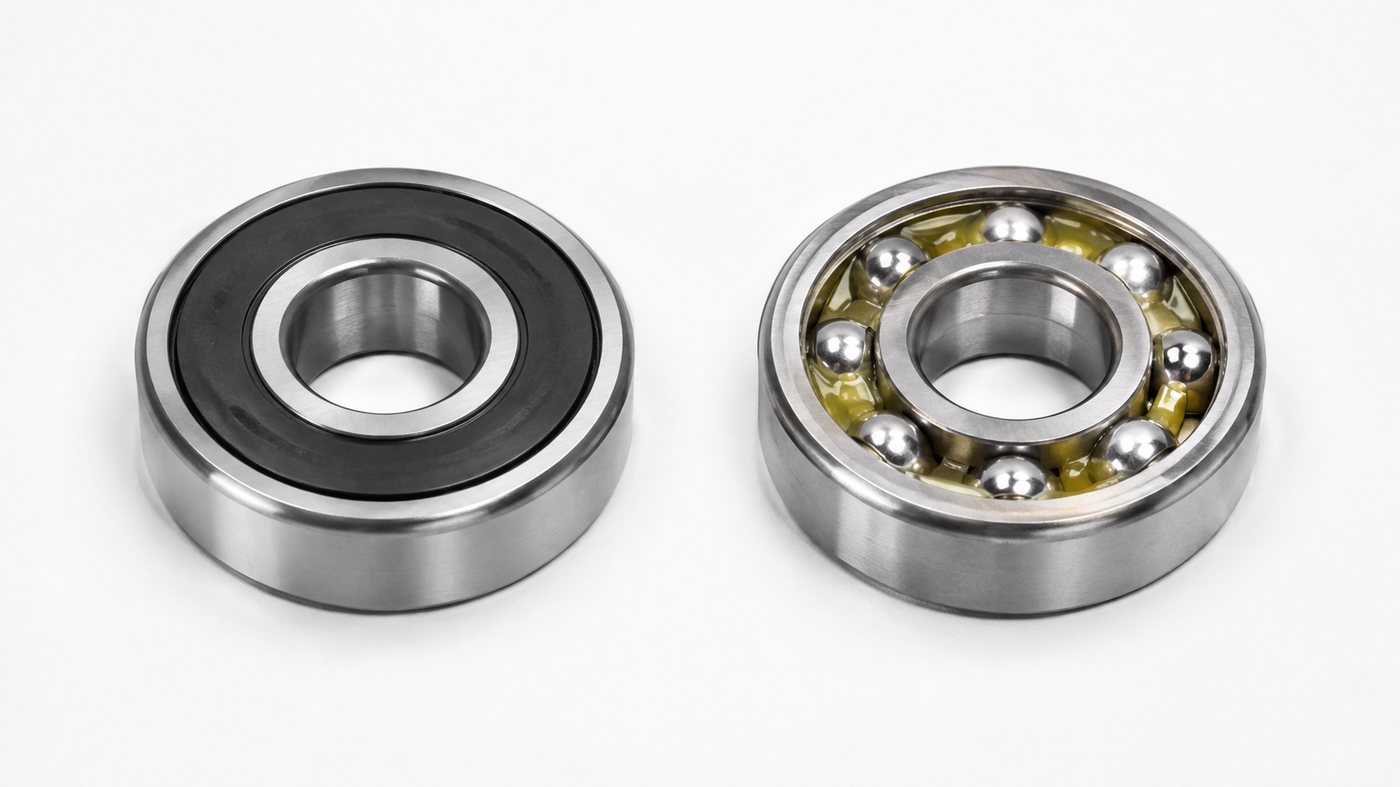

Підшипники закриті й відкриті

Це найчастіше джерело зіпсованих вузлів, тому що різницю між двома типами не видно, поки підшипник стоїть у корпусі.

Закриті підшипники

Підшипник із двома ущільненнями (позначення 2RS) або двома металевими захисними шайбами (2Z) заповнений мастилом на заводі й розрахований на роботу без обслуговування до кінця ресурсу. Точки подачі в нього немає, а обсяг мастила підібраний виробником під частоту обертання й температуру.

Відкриті підшипники й підшипникові вузли в корпусах

Відкриті підшипники, а також вузли в корпусах з окремою точкою подачі, обслуговуються за регламентом. Правила:

• Не заповнювати корпус повністю. Надлишок мастила не змащує, а перемішується тілами кочення, і вузол гріється. Норму заповнення беруть із паспорта вузла.
• Подавати на вузлі, що обертається, малими порціями, якщо це технологічно можливо і безпечно. Мастило рівномірно розходиться по доріжках, а не збирається зі сторони подачі.
• Стежити за виходом старого мастила. На корпусах із дренажною пробкою її відкривають на час подачі: інакше витіснене мастило нікуди не дінеться, і тиск усередині вижене сальник.
• Контролювати стан того, що вийшло. Сухе кришиве мастило з металевим блиском означає, що в парі вже працює абразив: тільки подача свіжого мастила вузол не відновить.

Для підшипників, куди подають мікропорції, і для утоплених ніпелів існує набір швидкоз'ємних адаптерів на сім позицій: голка, кутова муфта, подовження для глибоких точок, насадки під пробки-заглушки. Система працює насувом без різьби і призначена тільки для ручних шприців — на пневматичний інструмент її не ставлять.

Шина й зірочка бензопили

Бензопила має два незалежні контури змащування, і їх постійно плутають.

Контур перший: ланцюг і паз шини

Ланцюг і напрямний паз шини змащує адгезійна олива з окремого бака, яку подає масляний насос пили синхронно з обертанням. Сюди пластичне мастило не подається взагалі — ані шприцом, ані вручну. Задача обслуговування зводиться до трьох дій: контроль рівня в баку, прочищення оливного каналу в хвостовику шини й перевірка виходу оливи (при піднесенні шини до світлої поверхні на робочих обертах має з'явитися оливний слід). Для роздачі оливи з бочки або каністри використовують інструмент із розділу нагнітачі оливи; ручний оливонагнітач подає до 125 мл за хід.

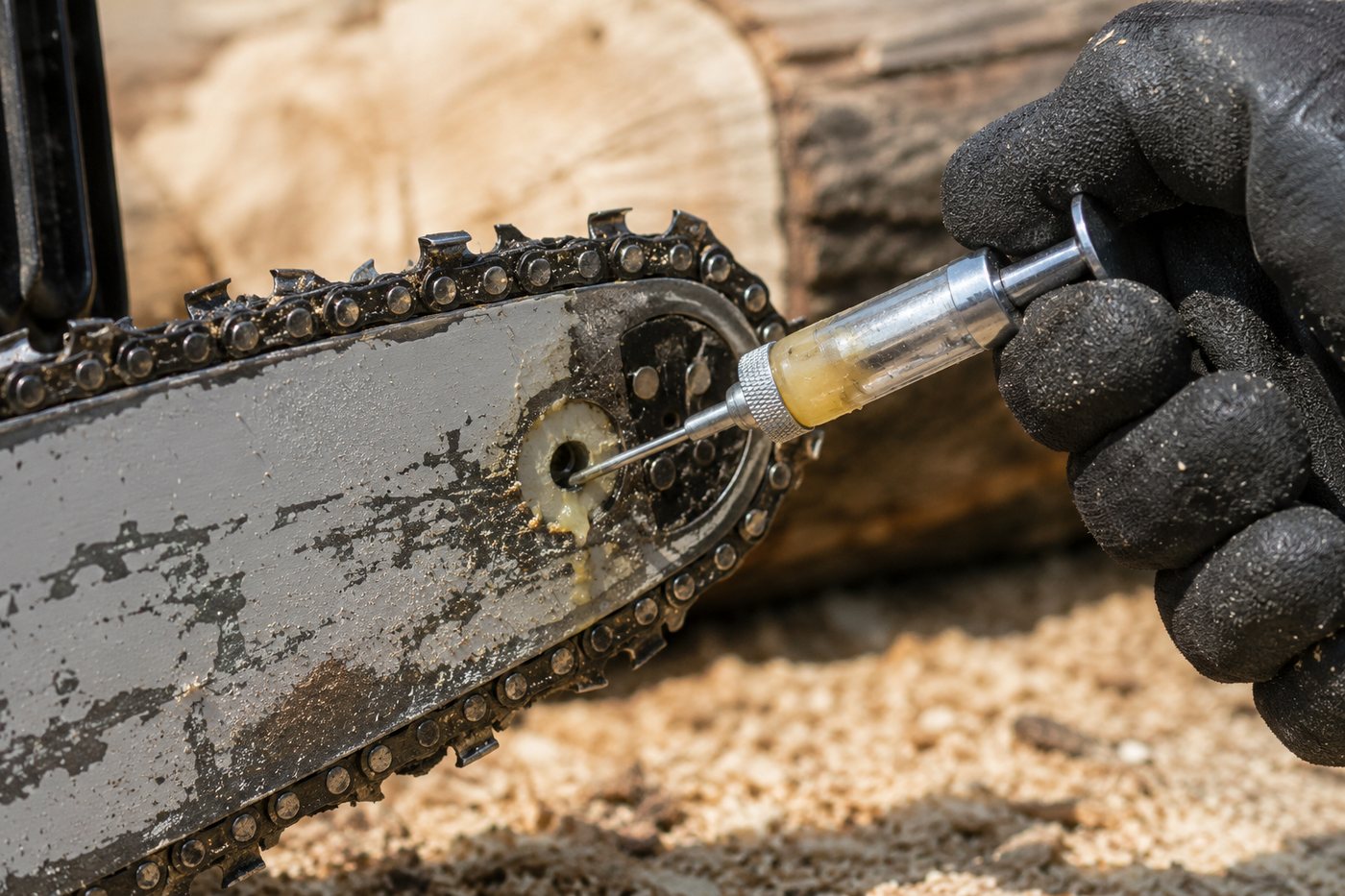

Контур другий: підшипник носової зірочки

У носі шини стоїть ведена зірочка на голчастому підшипнику. На шинах, розрахованих на обслуговування, у торці носа є технологічний отвір малого діаметра — саме сюди подають пластичне мастило NLGI 2 після кожного бака палива або за регламентом виробника пили. Порядок: очистити носову частину від тирси, зняти ланцюг або послабити натяг, ввести голчасту насадку в отвір, подати мастило, провернути зірочку.

Насадку діаметром 1,4 мм у вузький отвір не заведеш, а 0,7 мм подає повільніше — тому в комплекті вони йдуть трійкою. Після роботи голку витирають: засохле мастило перекриває канал 0,7 мм повністю, а прочистити його дротом без пошкодження кромки складно.

Ведуча зірочка й муфта зчеплення

Голчастий підшипник ведучої зірочки на валу барабана зчеплення — третя точка, яку обслуговують при знятому зчепленні. Тут теж працює натискний інструмент із голчастою насадкою; мастило NLGI 2, порція мінімальна.

Шарніри сільгосптехніки

Сільгосптехніка відрізняється від дорожньої трьома речами: кількістю точок, характером забруднення й сезонністю навантаження. На комбайні або великому причіпному агрегаті точок змащування — кілька десятків, і частина з них під захисними кожухами карданних передач ВВП, до яких треба спеціально підбиратися.

Типові вузли: шарніри й пальці навісного обладнання, підшипники ковзання в опорах валів, карданні передачі ВВП із захисними кожухами, поворотні вузли, механізми регулювання, підшипники котків і копіювальних коліс. Матеріал, який туди потрапляє — не дорожній пил, а суміш ґрунту, рослинних залишків і вологи; вона працює як абразивна паста й вимиває мастило швидше, ніж сухий пил.

Організація роботи по парку

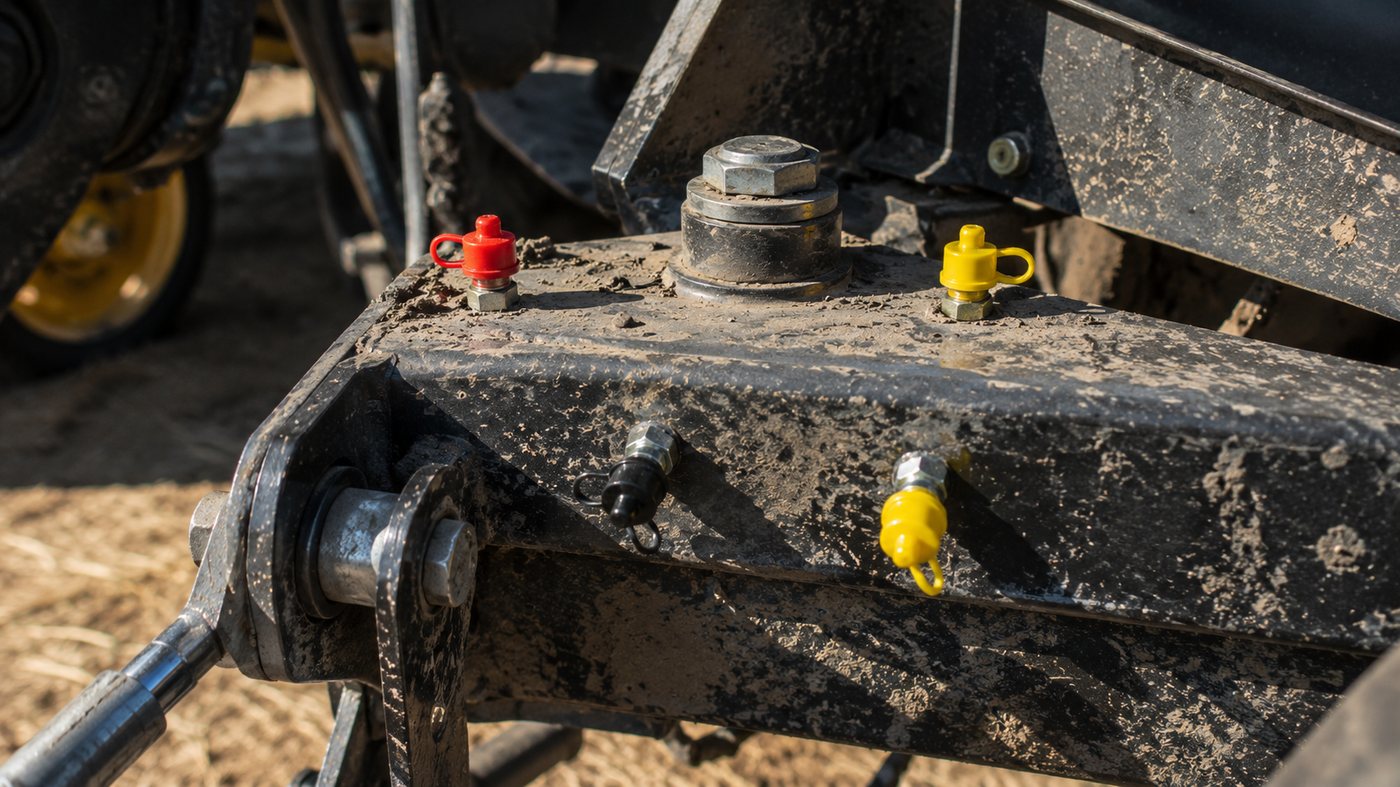

• Кольорове кодування точок. Ковпачки на прес-маслянки постачаються наборами по 50 шт у трьох кольорах під стандарт DIN 71412. Колір використовують як мітку інтервалу (наприклад, щозмінні точки — одним кольором, сезонні — іншим) або як мітку типу мастила, щоб не змішати несумісні. Механік бачить обсяг роботи на сьогодні, не звіряючись із картою змащування.
• Продуктивність інструмента. Обійти кілька десятків точок ручним одноплунжерним шприцом із подачею 1 г за хід — це зміна на качання важеля. Для парку беруть двоплунжерний інструмент, відерний нагнітач (275 бар, 9 г за хід, шланг 2 м) або пневматичний нагнітач 50:1 із подачею 1,10 кг/хв і шлангом 2,1 м.
• Ножний нагнітач із робочим тиском 600 бар і подачею до 2 г за хід звільняє обидві руки — це працює там, де точка потребує двох рук на утримання наконечника й відведення кожуха.
• Змащування після мийки. Мийка апаратом високого тиску вибиває мастило з-під манжет і заганяє воду в зазори. Точки змащують одразу після мийки, а не за графіком.

Ковпачок ставлять на всі точки без винятку — вартість набору на 50 шт незрівнянна з вартістю підшипника, у який абразив зайде разом із мастилом.

Ознаки недозмащеного вузла

Симптоми впорядковані від ранніх до пізніх. Перші чотири означають, що вузол ще можна врятувати подачею мастила; останні три — що змащування вже не змінить результат.

Ознака	Що це означає	Дія
Скрип або писк при русі вузла	граничне тертя, плівка мастила розірвана	подати мастило, перевірити прохідність каналу
Підвищене зусилля на органах керування	сухе тертя у шкворнях, шарнірах тяг	розвантажити вузол, змастити, прокрутити
Локальний нагрів корпуса після роботи	недостача мастила або, навпаки, перезаповнення підшипника	звірити норму заповнення з паспортом вузла
Ковпачок відсутній, головка маслянки в бруді	точку пропускали або ковпачок загублено	очистити головку, змастити, поставити ковпачок
Руда суха пудра біля сальників хрестовини	корозійний знос голок голчастого підшипника	хрестовина під заміну
Старе мастило виходить сухим, крихким, з металевим блиском	у парі тертя вже працює продукт зносу	розібрати вузол, промити, оцінити знос
Люфт, стук на нерівностях, вібрація на швидкості	вироблений зазор	ремонт вузла; змащування результату не змінить

Окремо стоїть діагностика самої точки: якщо мастило під час подачі виходить прямо з-під головки маслянки й не заходить у канал, це не «вузол переповнений». Це або невідповідний наконечник (пелюсткова муфта на плоскій маслянці), або закислий кульковий клапан, або забитий канал у корпусі.

Періодичність змащування

Базовий інтервал завжди береться з карти змащування конкретної машини — універсальних цифр для «шкворня» чи «хрестовини» не існує, вони різні навіть у межах одного модельного ряду. Що дійсно універсальне — це фактори, які змушують скоротити паспортний інтервал, і критерії того, що інтервал уже завеликий.

Вузол	За чим рахують інтервал	Що скорочує інтервал	Ознака, що інтервал завеликий
Шкворні поворотного кулака	пробіг або мотогодини за картою змащування	ґрунтові дороги, робота з максимальним навантаженням на вісь, вода й бруд	скрип при повороті на місці, зростання зусилля на кермі
Хрестовини карданного вала	пробіг за картою змащування	заїзди у воду, мийка високим тиском, робота в полі	руда пудра біля стаканів, гул на швидкості
Підшипникові вузли в корпусах	напрацювання, паспорт вузла	підвищена температура, вертикальне розташування вала, запиленість	нагрів корпуса, зміна шуму
Шарніри навісного обладнання	зміна або добова напрацювання в сезон	ґрунт і рослинні залишки, миття агрегату	підвищене зусилля на механізмах регулювання
Носова зірочка шини бензопили	витрата палива (за регламентом виробника пили)	робота з упором носа, пиляння забрудненої деревини	нагрів носової частини, синій колір металу зірочки
Ходові й поворотні вузли навантажувачів	мотогодини	робота в приміщенні з абразивним пилом, часті реверси	стуки при реверсі, люфти в шарнірах

Три події зсувають графік незалежно від напрацювання: мийка апаратом високого тиску, робота у воді або рідкому бруді, тривала стоянка з подальшим запуском у сезон. У всіх трьох випадках точки змащують за фактом події, а не за календарем.

Відповідність мастила вузлу

Плутанина між мастилом і оливою на практиці коштує вузлів: у точку, розраховану на пластичне мастило, заливають рідку оливу — вона витікає за кілька годин роботи; у редуктор під оливу набивають солідол — він не прокачується й не відводить тепло.

Вузол	Тип змащувального матеріалу	Клас	Чим подають
Шкворні поворотного кулака	пластичне мастило з протизадирними присадками	NLGI 2	важільний або пневматичний шприц, 413–690 бар
Хрестовини карданного вала	пластичне мастило	NLGI 2	шприц через кутову трубку 13°, гнучкий шланг або голчасту насадку
Підшипники в корпусах, відкриті	пластичне мастило	NLGI 2, для вертикальних валів і високих температур — NLGI 3	важільний шприц або нагнітач, часткове заповнення корпуса
Підшипники закриті (2RS, 2Z)	заводське мастило	—	не обслуговуються, точки подачі немає
Носова зірочка шини бензопили	пластичне мастило	NLGI 2	натискний шприц 69 бар із голчастою насадкою
Ланцюг і паз шини бензопили	адгезійна олива для ланцюга	—	масляний насос пили, заливання в бак
Шарніри й пальці сільгоспмашин	пластичне мастило з протизадирними присадками	NLGI 2	двоплунжерний шприц, відерний або пневматичний нагнітач
Централізовані системи змащування	напіврідке мастило	NLGI 000, 00	насос системи; через шприц не подається
Редуктори, картери	трансмісійна олива	в'язкість за паспортом, обладнання каталогу працює до SAE 90	оливонагнітач, шприц для оливи

Одне правило поверх таблиці: мастила різних загусників у вузлі не змішують. Суміш може загуснути до стану, у якому вона не прокачується взагалі, і вузол виявиться сухим при повній маслянці. Якщо тип мастила в парку змінюється — вузол промивають, а не «додають зверху».

Порядок перевірки, коли мастило не йде

Послідовність від найдешевшої перевірки до найдорожчої. Кожен наступний крок робиться тільки після того, як попередній не дав результату.

1. Стравити повітря з інструмента. На моделях із клапаном це півоберту гвинта на головці. Повітряна пробка поводиться точно як забита маслянка: важіль ходить, мастило не йде. Помилку найчастіше роблять одразу після перезаправки.
2. Перевірити подачу без муфти — качнути важіль «у повітря». Якщо мастило йде — проблема в точці або наконечнику; якщо ні — в інструменті (порожній корпус, зношене ущільнення поршня, зірваний підпір пружини).
3. Оглянути наконечник. Пелюстки розтиснуті або збиті, кульковий клапан не тримає, корпус деформований під тиском — муфта підлягає заміні. Це витратний елемент; посилені виконання на 690 бар мають подвійну товщину стінки саме тому, що стандартні деформуються.
4. Перевірити тип точки. Пелюсткова муфта на плоскій маслянці DIN 3404 не замикається; потрібна кнопкова муфта 16 або 22 мм чи перехідний адаптер. Це найчастіша причина «маслянка не приймає» на змішаному парку.
5. Очистити головку й повторити подачу. Шар засохлого мастила з піском не дає муфті сісти повністю, і мастило під тиском іде повз канал.
6. Замінити маслянку. Закислий кульковий клапан промиванням не відновлюється. Нову підбирають за різьбою, кроком, кутом і типом головки.
7. Зняти прикипілу маслянку екстрактором. Екстрактор прес-маслянок викручує зношений або зламаний штуцер і одночасно відновлює різьбу мітчиком: малий працює з маслянками під ключ 5/16″ і 3/8″ і нарізає різьбу 1/4″−28, великий — під ключ 3/8″ і 7/16″ (11 мм), різьба 1/8″−27. Пасатижі на цьому кроці дають зрив різьби в корпусі й перетворюють заміну маслянки на ремонт посадкового отвору.
8. Прочистити канал у корпусі. Якщо нова маслянка стоїть, а мастило не заходить — забитий сам канал. Його пробивають з боку вузла при розбиранні.

Типові помилки при змащуванні

• Не витирати наконечник перед подачею. Абразив, який сів на головку маслянки, шприц заганяє прямо в підшипник разом із мастилом — змащування починає працювати проти вузла.
• Зберігати шприц порожнім. Ущільнення поршня без мастила пересихають і починають пропускати; наступного разу інструмент не набере тиск.
• Вважати ковпачок необов'язковим. Головка маслянки — відкритий металевий елемент із кульковим клапаном. Усе, що осіло на ній між обслуговуваннями, при наступному підході йде у двох напрямках: частина закислює клапан, частина проходить у канал разом із мастилом.
• Глушити несправну маслянку болтом. Точка після цього не обслуговується взагалі, а по зовнішньому вигляду вузол виглядає укомплектованим.
• Ставити маслянку «майже того» розміру. М8×1,0 і М8×1,25 — різні деталі; М10×1,0 і R1/8″−28 візуально майже не відрізняються. Результат — зірвана різьба в корпусі й ремонт отвору з нарізанням ремонтної різьби або встановленням вставки.
• Змащувати за календарем після мийки високим тиском. Вода під тиском заходить під манжети незалежно від того, скільки годин відпрацював вузол.
• Використовувати натискний інструмент на важкій техніці. 69 бар не продавлюють кульковий клапан стандартної прес-маслянки на підвісці чи хрестовині, особливо якщо точку не обслуговували сезон.
• Використовувати важільний інструмент на дрібній техніці. Зворотна помилка: 690 бар і порція 1 г на бензопилі або редукторі газонокосарки видавлюють мастило повз ущільнення в корпус механізму.

Часті запитання

Яким шприцом змащувати шкворні

Важільним або пістолетним із робочим тиском від 413 бар; для техніки з нерегулярним обслуговуванням — 690 бар. Наконечник — чотирипелюсткова муфта під кулькову маслянку DIN 71412 або гідравлічна затискна муфта, якщо доступ щільний і точку обслуговують часто. Натискний шприц на 69 бар для шкворнів не працює.

Чим змащувати хрестовину, якщо до маслянки не підлізти

Кутовою сталевою трубкою 13° довжиною 150 мм, гнучким шлангом 300 або 450 мм, тонкою муфтою SLIM-LINE Ø 13,7 мм або голчастою насадкою 38 мм. Останню каталог прямо рекомендує для карданних хрестовин і закритих підшипників.

Чи можна подавати мастило в закритий підшипник

Ні. Підшипники з ущільненнями 2RS і захисними шайбами 2Z заповнені на заводі й не мають точки подачі. Продавлювання мастила крізь ущільнення вивертає манжету, після чого підшипник втрачає заводське мастило й відкривається для бруду.

Яке мастило потрібне для носової зірочки шини бензопили

Пластичне мастило класу NLGI 2, подача натискним шприцом на 69 бар через голчасту насадку. Олива з бака пили змащує ланцюг і паз шини, до підшипника носової зірочки вона не доходить — це два різні контури.

Чому мастило виходить збоку маслянки, а у вузол не йде

Три причини за частотою: наконечник не відповідає типу головки (пелюсткова муфта на плоскій маслянці DIN 3404), головка забруднена й муфта не сідає повністю, кульковий клапан закис. Нарощування зусилля жодну з трьох не вирішує.

Скільки качків потрібно на одну точку

Рахують за подачею інструмента: при подачі приблизно 1 см³ за хід порція 5 г — це близько п'яти качків. Норму беруть із карти змащування машини. На двоплунжерному інструменті з подачею 2,4–3,2 г за прокачування кількість качків скорочується у 2–3 рази.

Чи підходить одна муфта на всі типи маслянок

Ні. Кулькові маслянки DIN 71412 з головкою Ø 6,5 мм обслуговуються пелюстковими або затискними муфтами; плоскі DIN 3404 з головкою Ø 16 і 22 мм — кнопковими муфтами відповідного розміру; конусні безрізьбові отвори — голчастими насадками. Універсального наконечника не існує; для змішаного парку тримають набір або перехідний адаптер.

Чому мастило NLGI 000 не йде через шприц

Воно розраховане на подачу насосом централізованої системи через магістралі, а не на витіснення поршнем шприца. Інструмент нашого каталогу працює з класами NLGI 1–3; частина моделей обмежена класом NLGI 2 через конструкцію підпору.
