Секція автоцистерни — це не просто бак. Це набір вузлів, кожен із яких має своє призначення, свій стандарт і свою відповідну частину. Нижче — повний перелік того, що стоїть на секції паливної автоцистерни, і те, що з цього прямо вимагає ДОПНВ.
Вузол за вузлом
| Вузол | Де стоїть | За що відповідає | Профільний стандарт |
|---|---|---|---|

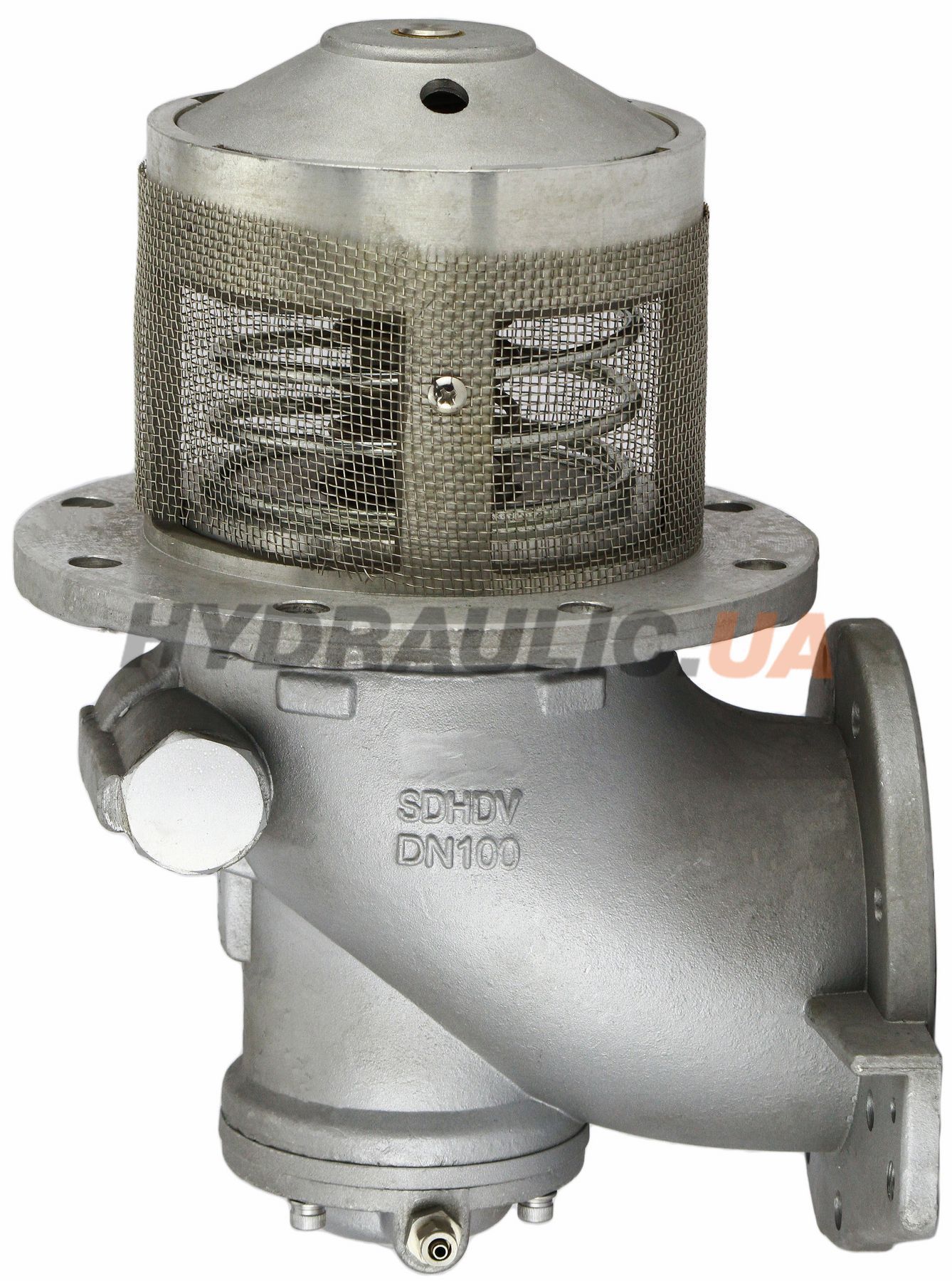

| Донний клапан | дно секції | перекриває секцію, перший затвор зливу | EN 13308 (неурівноважений за тиском) або EN 13316 (урівноважений); EN 16257 для розмірів, відмінних від 100 мм |
| Зовнішній запірний пристрій | кінець патрубка | другий затвор | EN 13315 для гравітаційного перехідника |
| Глуха заглушка або кришка | вихід патрубка | третій затвор | EN 16249 для кришки адаптера |

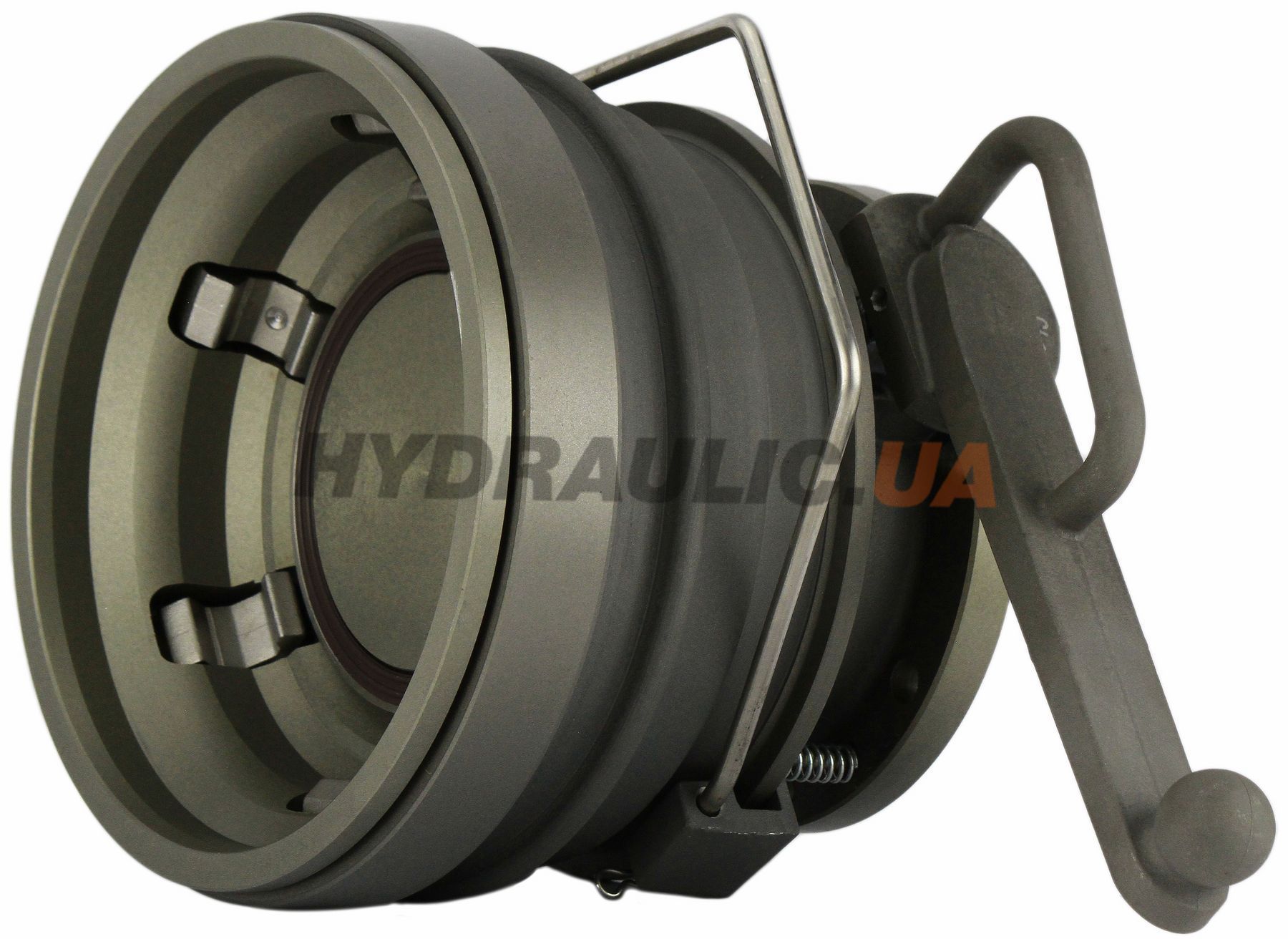

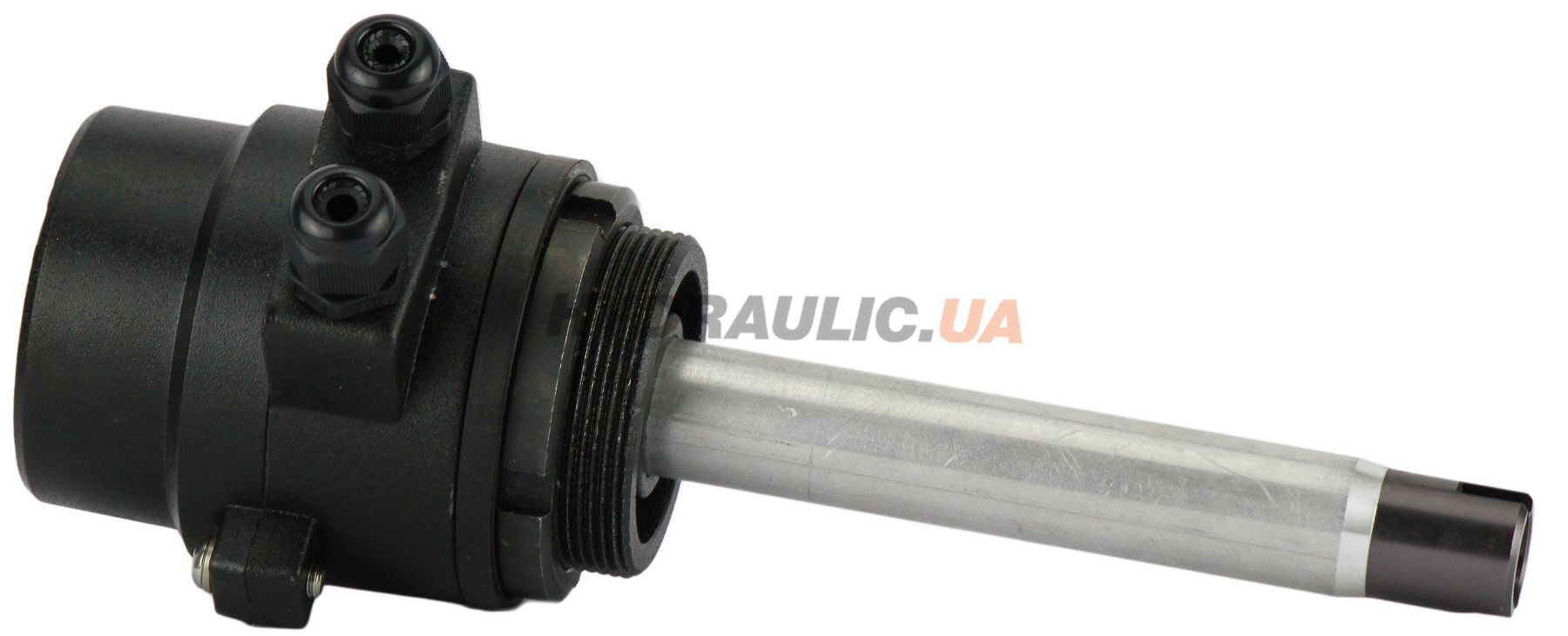

| Адаптер нижнього наливу API | кінець паливопроводу | стикування з естакадою | EN 13083; геометрія — API RP 1004 |
| Кришка люка | горловина секції | доступ, аварійне скидання тиску, посадки під прилади | EN 13317; кришка заливної горловини — EN 13314 |
| Дихальний клапан | кришка люка або верх секції | вирівнює тиск із атмосферою | EN 14595; полум'ягасник — EN 16522 |
| Аварійний клапан скидання тиску | кришка люка | скидає тиск при пожежі чи перекиданні | EN 14596 |
| Клапан рекуперації парів | верх секції | відводить пари в систему збору | EN 13081, EN 13082, EN 17110 |
| Датчик переповнення | кришка люка | зупиняє налив на граничному рівні | EN 13922 (на систему в цілому) |

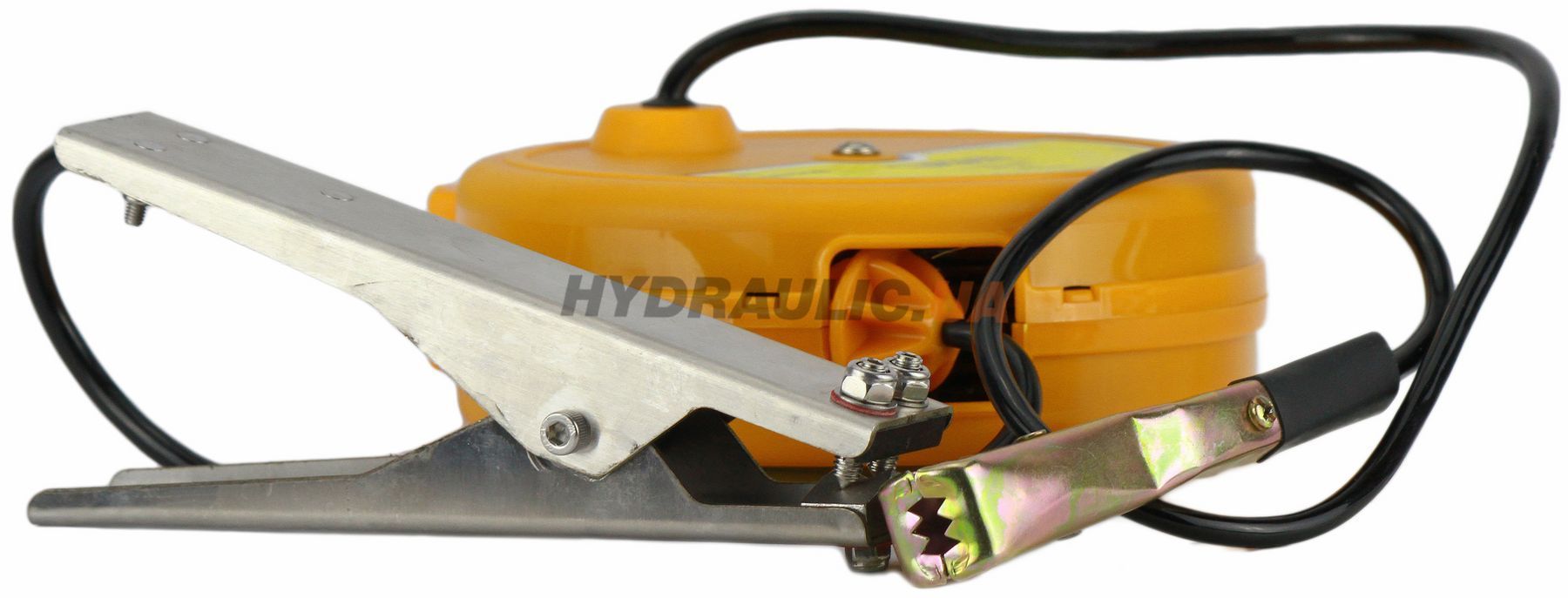

| Заземлення | борт цистерни | вирівнює потенціали при перекачуванні | вимога ДОПНВ 6.8.2.1.27 |
| Сама цистерна | — | корпус, перегородки, кріплення | EN 13094; періодичні випробування — EN 12972 |
Три затвори: найважливіша вимога до зливу знизу
Пункт 6.8.2.2.2 ДОПНВ формулює це так: злив знизу закривають три послідовні затвори — внутрішній запірний клапан, змонтований усередині корпусу або у привареному фланці; зовнішній запірний пристрій на кінці кожного патрубка якомога ближче до корпусу; і глухий затвор, яким може бути різьбова пробка, глухий фланець або рівноцінний пристрій.
Практично це означає, що справний донний клапан сам по собі не робить машину укомплектованою. Загублена кришка на зливному патрубку — це відсутній третій затвор, навіть якщо обидва клапани нові.

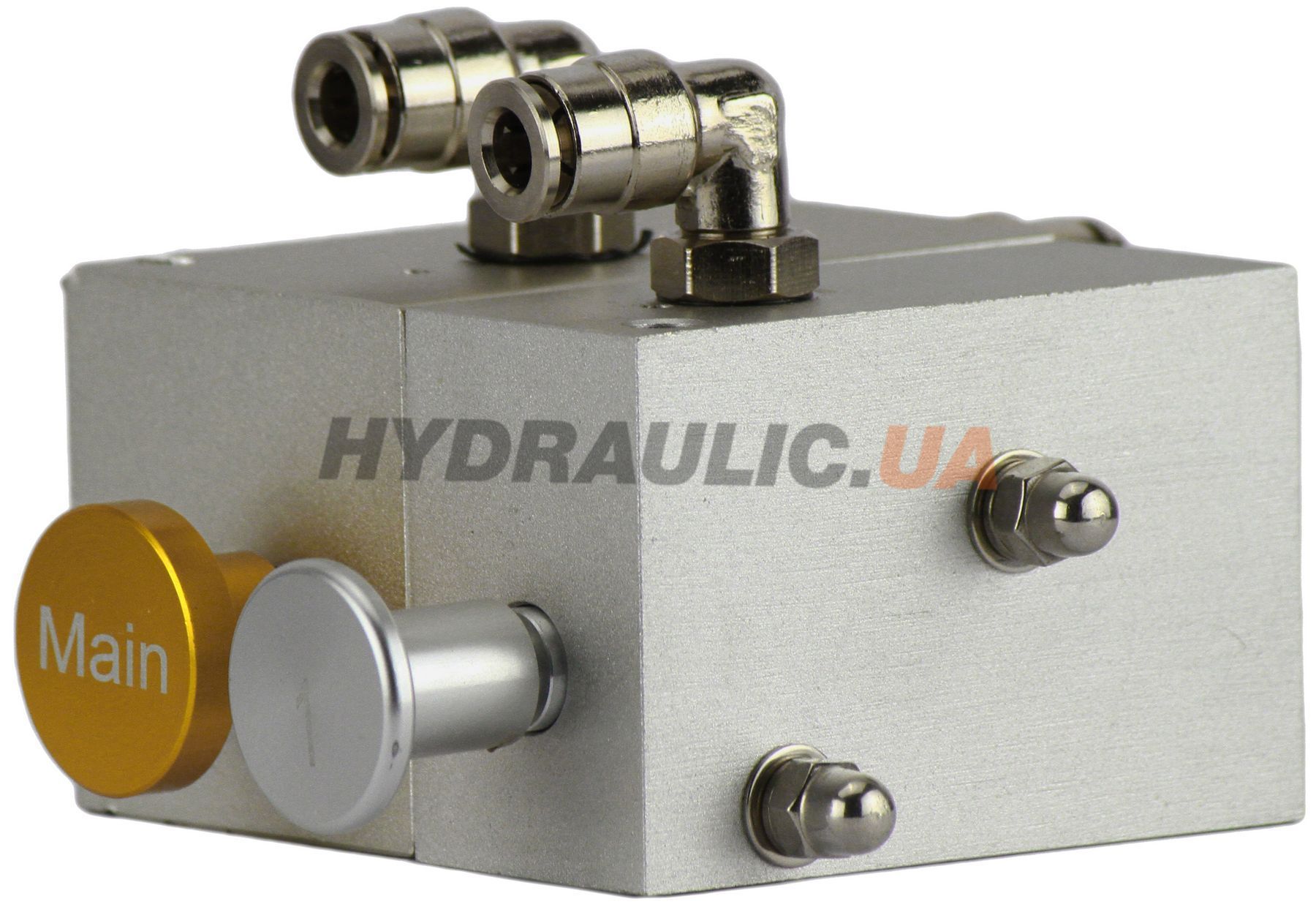

Той самий пункт додає дві вимоги, про які згадують рідше: клапан має керуватися зверху або знизу, а його положення — відкрите чи закрите — по змозі має перевірятися з землі; і клапан разом із сідлом має бути захищений від зриву зовнішніми навантаженнями або розрахований на них. Конструктивно цю задачу вирішує зрізна канавка на корпусі донного клапана.
Ущільнення: вимога, яку читають рідше за інші
Пункт 6.8.2.2.1 ДОПНВ: прокладки мають бути з матеріалу, сумісного з вантажем, і їх замінюють, щойно їхня ефективність погіршилась — наприклад, через старіння. Тобто критерій не «тече чи не тече», а стан матеріалу. Затверділа гума, тріщини по кромці, залишковий відбиток на фланці — це вже підстава для заміни.
Що з електрикою
Пункт 6.8.2.1.27 вимагає, щоб частини цистерни для легкозаймистих рідин були електрично з'єднані з шасі й мали можливість заземлення. Решта електрики — датчики переповнення, розетка передачі даних — працює як система: прилад на цистерні плюс обладнання на естакаді. Стандарт EN 13922 нормує саме систему захисту від переповнення в цілому й обмежує своє застосування пальним із температурою спалаху до 100 °C включно, крім зріджених газів.
Чого в цьому переліку немає
Термічного закривання донного клапана ДОПНВ для палив класу 3 не вимагає — така вимога стосується цистерн під зріджені гази класу 2. Плавка вставка, яку ставлять виробники, походить з американського регламенту 49 CFR 178.345-11, де термічне спрацювання дистанційного закривання нормується температурою не вище 121 °C. Це не робить вставку зайвою, але пояснює, чому в одних клапанів вона є, а в інших ні.
Чеклист перед виїздом
- Усі три затвори на кожному зливному патрубку на місці, кришки не загублені.
- Положення донних клапанів по змозі видно з землі.
- Ущільнення люків і патрубків без тріщин і залишкового відбитка.
- Дихальний клапан не залип, сідло чисте.
- Кабель заземлення цілий, затискачі прикушують метал.
- Датчики переповнення й розетка справні, невикористані вводи заглушені.
- Невикористані посадкові місця на кришці люка заглушені.
Поширені питання
Чи обов'язковий клапан рекуперації?
Його необхідність визначає схема роботи: якщо естакада обладнана системою збору парів, без клапана цистерна до неї не під'єднається. Європейські стандарти на самі вузли — EN 13081, EN 13082 і EN 17110.
Що перевіряють при періодичному огляді цистерни?
Корпус і обладнання за програмою, яку задає EN 12972 для металевих цистерн. Конкретний обсяг визначає програма перевірки конкретної цистерни.
Чи можна поставити обладнання іншого виробника?
Можна, якщо збігаються приєднувальні розміри й виріб відповідає своєму стандарту. Вирішують фланець, типорозмір і стандарт стикування, а не назва бренду.
Чим EN 13308 відрізняється від EN 14433?
EN 13308 — донний клапан, неурівноважений за тиском, для цистерн із гравітаційним зливом. EN 14433 — донні клапани для рідких хімікатів і зріджених газів із робочим тиском понад 50 кПа. Це різні класи обладнання, і плутати їх не варто.
Де взяти повну карту стандартів?
Перелік технічного комітету CEN/TC 296 «Tanks for transport of dangerous goods» містить стандарти на обладнання цистерн. У таблиці вище наведені ті, що стосуються паливної автоцистерни.
