Апарат стоїть, циліндр не йде, а зміна горить. Нижче — послідовність, яка за п'ять кроків відділяє електрику від гідравліки і за десять хвилин каже, міняти апарат чи шукати причину поза ним.
Коротко. Спершу натисніть ручний штовхач. Пішов циліндр — винна електрика, апарат живий. Не пішов — причина в гідравліці: тиск, противтиск у зливі або заклинений золотник. Це один рух, який відсікає половину варіантів.
- Крок 0. Ручне дублювання — що воно каже
- Крок 1. Котушка: напруга і опір
- Крок 2. Чи доходить тиск до P
- Крок 3. Противтиск у зливі T
- Крок 4. Золотник: забруднення і чистота рідини
- Крок 5. Температура котушки і в'язкість оливи
- Час спрацювання як орієнтир
- Коли міняти, а коли шукати далі
Крок 0. Ручне дублювання
Майже кожен електромагнітний розподільник плитного монтажу має ручний штовхач — шпильку в торці трубки котушки, під шліц або під натискання. Це не аварійна опція, це діагностичний інструмент.
Знеструмте апарат, подайте тиск у систему і натисніть штовхач з того боку, який має спрацювати.
- Циліндр пішов. Золотник рухається, канали чисті, тиск є. Проблема в електриці: котушка, кабель, реле, вихід контролера. Далі — крок 1.
- Циліндр не пішов. Електрику можна поки відкласти. Далі — крок 2.
- Штовхач не втискається взагалі. Золотник заклинив. Далі — крок 4.
Штовхач на апаратах із двома котушками натискається окремо з кожного боку. Якщо один бік працює, а другий ні — причина локальна, і це вже половина діагнозу.
Крок 1. Котушка

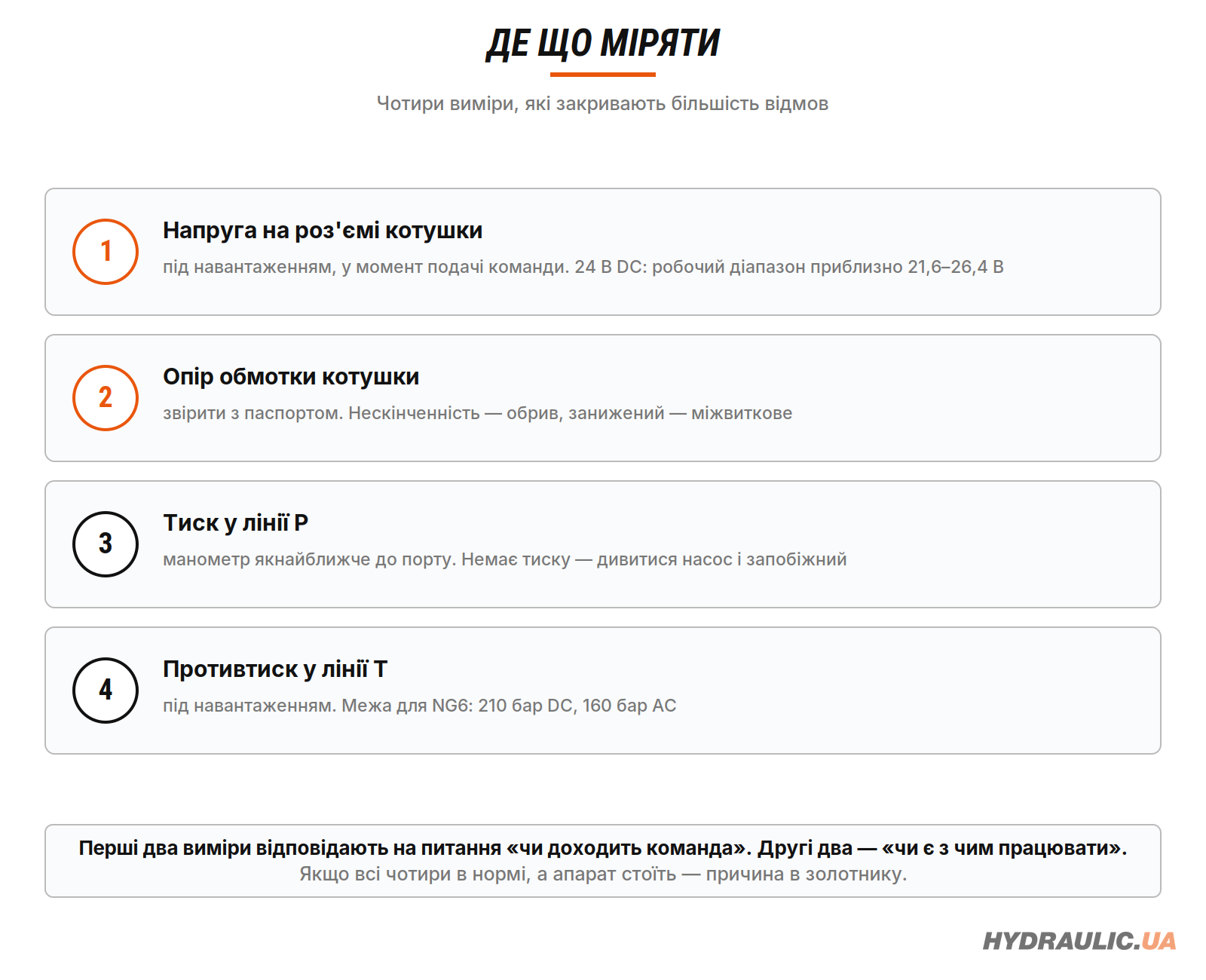

Три виміри, усі мультиметром, усі за хвилину.
Напруга на роз'ємі. Знімати треба під навантаженням, тобто з підключеною котушкою, у момент подачі команди. Напруга «в повітрі» на відключеному роз'ємі нічого не каже: просадка проявляється тільки коли котушка тягне струм. Для 24 В DC робочий діапазон більшості котушок — 90–110% номіналу, тобто приблизно 21,6–26,4 В.
Опір обмотки. Порівнюється з паспортним значенням для цієї напруги. Обрив — нескінченність, міжвиткове — опір помітно нижчий за номінал. Замикання на корпус перевіряється між виводом і металом трубки.
Полярність і тип струму. Котушка на 24 В постійного струму від 24 В змінного не працюватиме як треба, і навпаки. У радянському позначенні це літера: Г — постійний, В — змінний. У європейському — G24 проти W230R.
Якщо котушка не дзвониться, її міняють окремо — котушки продаються окремо від корпусів і знімаються без розбирання гідравліки. Апарат не потрібен.
Крок 2. Чи доходить тиск до P
Банальна, але часта причина: розподільник справний, а тиску на вході немає. Причини за спаданням частоти — запобіжний клапан відкритий або настроєний надто низько, насос не набирає, кран перекритий, забитий фільтр на всмоктуванні.
Манометр ставиться якнайближче до порту P. Якщо в стеку є модульний запобіжний клапан, його налаштування перевіряється першим: він стоїть у каналі P і може скидати все на злив ще до розподільника.
Крок 3. Противтиск у зливі T
Це найменш очевидний пункт і найчастіша причина «апарат новий, а не працює».
Порт T витримує значно менше, ніж робочі. За каталогом Bosch Rexroth на NG6: A, B, P — 350 бар, T — 210 бар для котушок постійного струму і 160 бар для змінного. Це не запас міцності, це межа, за якою золотник починає притискати і апарат перестає перемикатися.
Противтиск у зливі виникає, коли злив заведений через фільтр, теплообмінник, довгу трубку малого діаметра або спільний колектор з іншими апаратами. Перевіряється манометром на лінії T у момент роботи.
Окремий випадок. У схем A і B порт T за каталогом має використовуватися як дренаж, а не як робочий злив. Якщо такий апарат підключили зливом у загальну магістраль з тиском, він не працюватиме — і це не дефект.
Крок 4. Золотник
Якщо штовхач не втискається або втискається важко, золотник заклинений. Причини дві: механічна частка між золотником і корпусом, або відкладення при довгому простої.
Допустима чистота рідини для цих апаратів — клас 20/18/15 за ISO 4406. Це не рекомендація «бажано», а умова, за якої виробник рахує ресурс. Олива темна, з металевим блиском або з осадом на дні бака — фільтрацію треба міряти, а не оцінювати на око.
Золотник і корпус — селективна пара, підібрана на заводі із зазором у кілька мікрон. Золотник не міняється окремо і не «притирається» — апарат або промивається цілком, або замінюється.
Промивання: зняти котушки, викрутити торцеві кришки, вийняти золотник, промити обидві деталі в чистому розчиннику, продути, зібрати з новими ущільненнями. Якщо на дзеркалі золотника є задири, які чіпляють ніготь — апарат під заміну.
Крок 5. Температура і в'язкість
Котушка на змінному струмі, яка не може втягнути якір, гріється лавиноподібно: у втягнутому стані струм у ній у рази менший, ніж у момент пуску. Гаряча котушка на апараті, який не спрацював, — це наслідок, а не причина, але вона підказує, де шукати.
Гранична температура поверхні котушки за каталогом — 120 °C для постійного струму і 180 °C для змінного. Рука на такій котушці не тримається, тож орієнтир простий: якщо не можна торкнутися — щось не так.
В'язкість робочої рідини має лежати в межах 2,8–500 мм²/с. Холодний пуск на густій оливі дає уповільнене спрацювання або відмову, яка зникає після прогріву. Якщо апарат «не йде зранку, а вдень працює» — це вона.
Час спрацювання як орієнтир
За ISO 6403, при температурі рідини 40 °C і в'язкості 46 сСт:
| Живлення | Увімкнення | Вимкнення | Частота, разів/год |
|---|---|---|---|
| Постійний струм (DC) | 25–45 мс | 10–25 мс | до 15 000 |
| Змінний струм (AC) | 10–20 мс | 15–40 мс | до 7 200 |
Цифри потрібні не для секундоміра, а для оцінки: якщо апарат перемикається з відчутною затримкою в пів секунди, справа не в апараті — шукайте в'язкість, противтиск або просадку живлення.
Коли міняти, а коли шукати далі
| Симптом | Що це | Дія |
|---|---|---|
| Штовхач працює, електрики немає | котушка або живлення | міняти котушку, апарат лишити |
| Котушка дзвониться, напруга в нормі, штовхач не діє | гідравліка | кроки 2–4 |
| Працює після прогріву | в'язкість | перевірити оливу і холодний пуск |
| Працює з перебоями під навантаженням | противтиск у T | міряти тиск на зливі |
| Штовхач не втискається, на золотнику задири | заклинювання | заміна апарата |
| Внутрішні перетікання, циліндр повзе | знос пари | заміна апарата |
