Гідравліка — це спосіб передавати енергію й силу рідиною під тиском: насос створює потік оливи, а виконавчий механізм (циліндр або мотор) перетворює його на рух. Нижче — принцип роботи, склад гідросистеми і за що відповідає кожен вузол.
- Тиск у закритому об'ємі рідини передається однаково в усі боки (принцип Паскаля).
- Насос лише подає оливу; тиск виникає від опору навантаження.
- Мінімальний контур: бак, насос, розподільник, циліндр або мотор, фільтр, запобіжний клапан.
- Сила на штоку дорівнює тиск × площа поршня: 100 бар на 10 см² дають 10 кН.

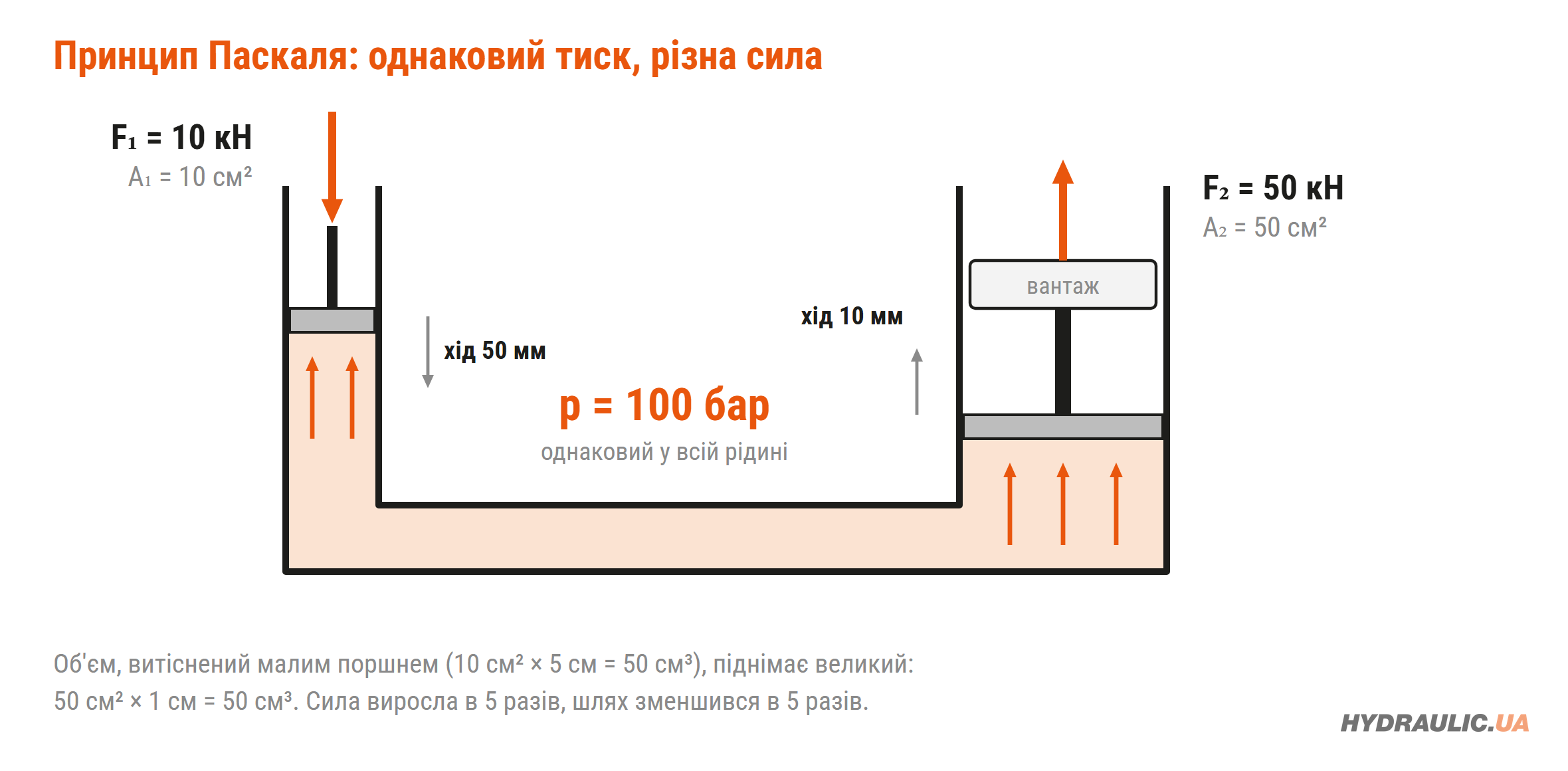

Принцип Паскаля
Тиск у закритому об'ємі рідини передається в усі боки однаково. Якщо на поршень площею 10 см² діє тиск 100 бар, сила становить 10 кН (приблизно 1 т). Той самий тиск на поршні площею 50 см² дасть 50 кН. Сила росте разом із площею, а хід поршня зменшується пропорційно: виграш у силі завжди оплачується шляхом.

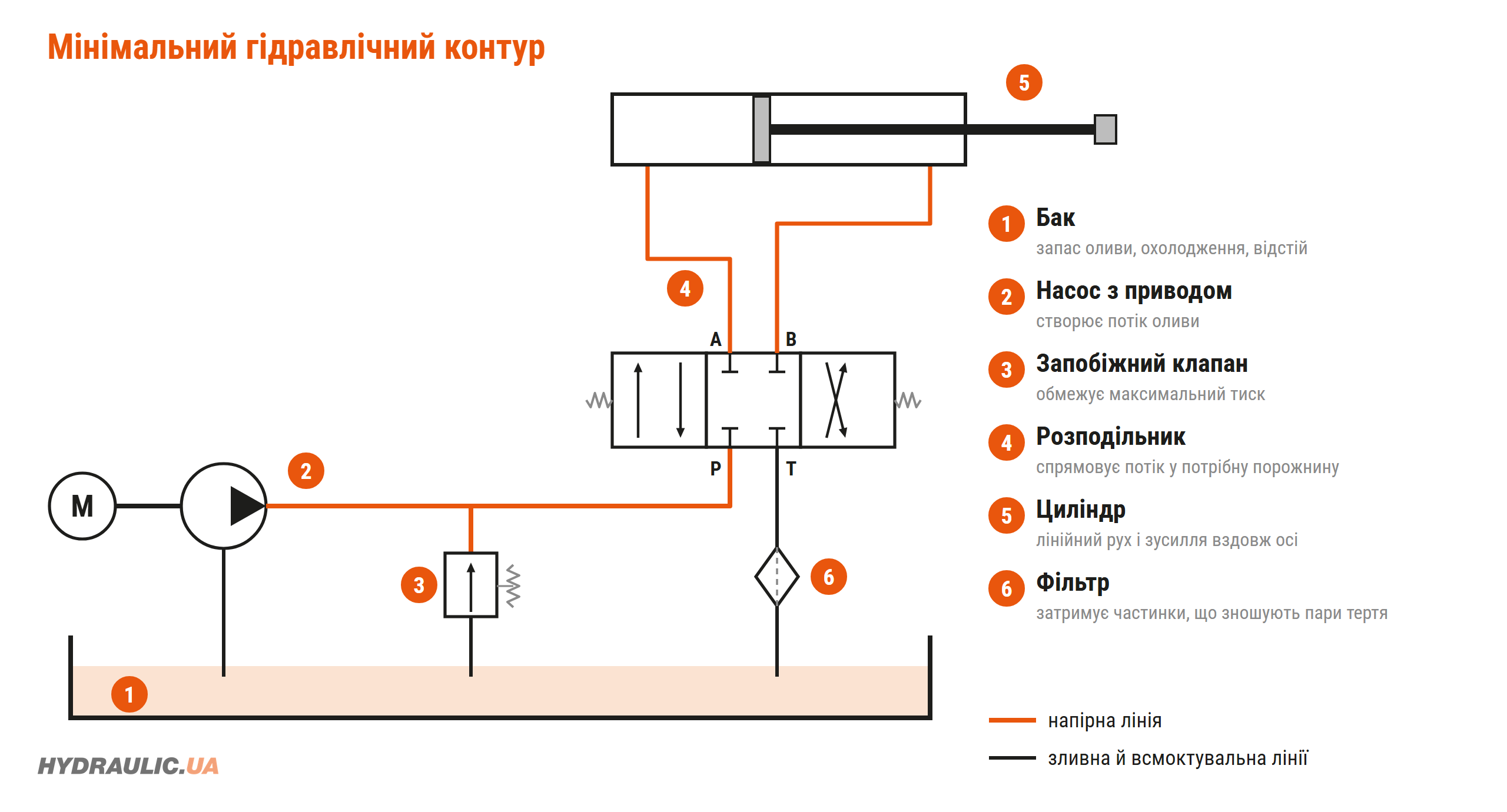

З чого складається гідросистема
Мінімальний контур складається з бака, насоса, розподільника, виконавчого механізму, фільтра, а також трубопроводів або рукавів. Запобіжний клапан обмежує максимальний тиск і не дає системі зруйнувати себе при перевантаженні.
| Вузол | Що робить |
|---|---|
| Бак | Зберігає оливу, охолоджує її, відстоює забруднення |
| Насос | Створює потік оливи (тиск виникає від опору навантаження) |
| Розподільник | Спрямовує потік до потрібної порожнини |
| Циліндр / мотор | Лінійний рух / обертання |
| Фільтр | Затримує частинки, що зношують пари тертя |
| Запобіжний клапан | Обмежує максимальний тиск |
Насос
Насос не створює тиск сам: він подає оливу, а тиск зростає, поки потік зустрічає опір. Поширені типи: шестеренні (прості, для тиску приблизно до 250 бар) та аксіально-поршневі (високий тиск, регулювання подачі). Докладніше про вибір і перевірку — у статті «Як працює гідронасос та як його перевірити». Каталог: гідравлічні насоси.
У шестеренному насосі дві шестерні обертаються назустріч одна одній у щільному корпусі. Олива заповнює западини між зубами, переноситься ними по краю корпусу від входу до виходу, а зуби в зачепленні не пускають її назад.
Розподільник

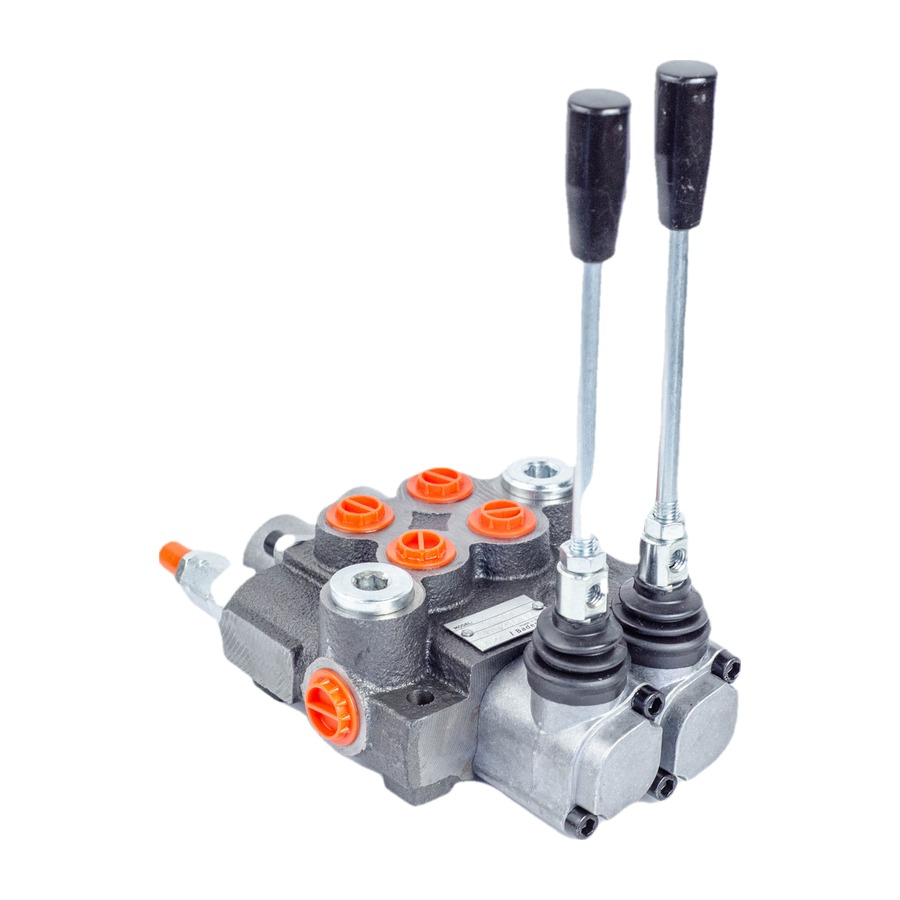

Розподільник відкриває й закриває канали, змінюючи напрямок руху. Бувають ручні, з електричним керуванням, секційні. Позначення «4/3» означає чотири робочі канали (P, T, A, B) і три положення золотника. Про підключення — у статті «Як правильно підключити гідророзподільник». Каталог: гідророзподільники.
Циліндр і мотор
Циліндр дає зусилля вздовж осі, мотор — крутний момент на валу. Зусилля на штоку дорівнює добутку тиску на площу поршня, момент мотора росте з тиском і робочим об'ємом. Каталоги: гідроциліндри і гідромотори.
Гідроциліндри ми виготовляємо й ремонтуємо. Якщо потрібен циліндр під ваші розміри, дивіться сторінку виготовлення гідроциліндрів; якщо циліндр тече або заклинив — діагностика й ремонт гідроциліндрів.
Тиск, подача і потужність
Три величини описують будь-який гідропривод: тиск визначає силу, подача — швидкість, а їхній добуток — потужність. Для розрахунку на практиці вистачає трьох формул.
| Що рахуємо | Формула | Приклад |
|---|---|---|
| Потужність гідроприводу | N [кВт] = p [бар] × Q [л/хв] / 600 | 200 бар × 40 л/хв = 13,3 кВт |
| Швидкість штока циліндра | v [м/с] = Q [л/хв] / (6 × A [см²]) | 40 л/хв на поршень 50 см² = 0,13 м/с |
| Момент гідромотора (теоретичний) | M [Н·м] = V [см³] × Δp [бар] / 62,8 | 100 см³ × 150 бар = 239 Н·м |
Двигун для насоса беруть із запасом: ККД насоса менший за одиницю, тому до розрахункової потужності додають приблизно 15 %. Тиск у гідравліці вимірюють у барах: 1 МПа = 10 бар, 1 бар ≈ 14,5 psi. Контролюють тиск манометром на напірній лінії.
Допоміжні елементи

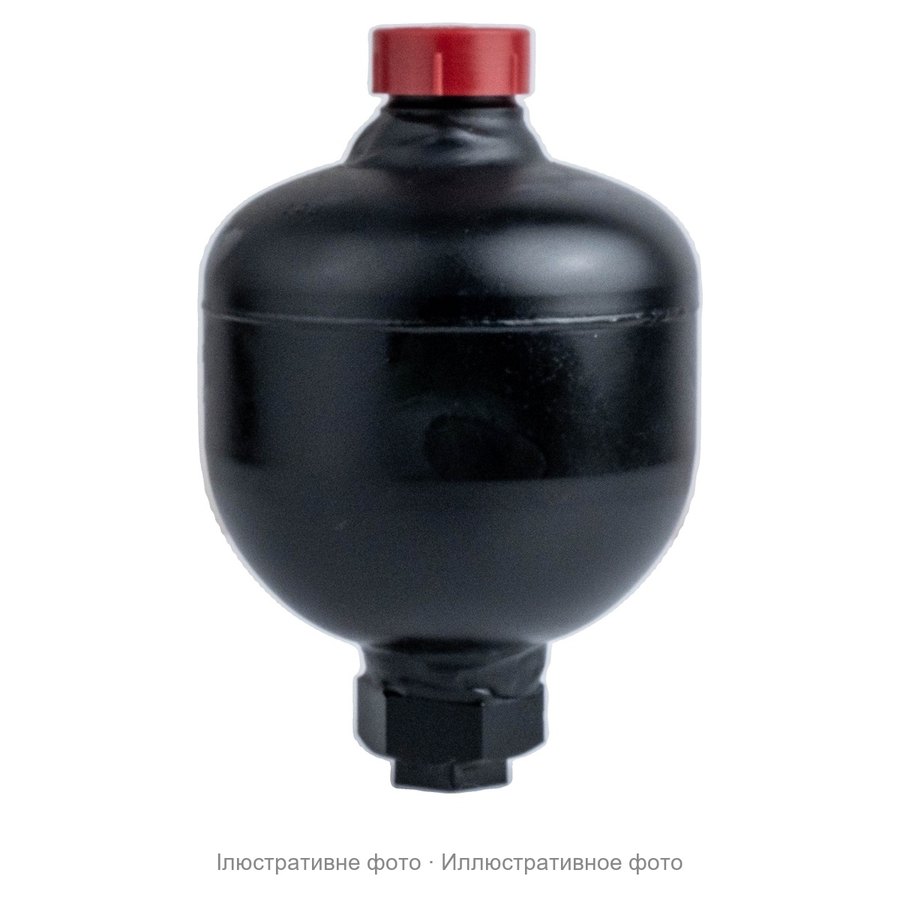

Гідрозамки утримують навантаження нерухомим, гідроакумулятори накопичують енергію й згладжують пульсації, фільтри захищають систему, бак і гідравлічна олива замикають контур. Про акумулятори й фільтри докладніше: гідроакумулятор, вибір гідравлічного фільтра.
Відкритий і закритий контур
У відкритому контурі насос забирає оливу з бака, а з виконавчого механізму вона повертається назад у бак. Так влаштована більшість гідросистем спецтехніки, пресів і самоскидів: схема проста, олива охолоджується й відстоюється в баку.
У закритому контурі олива від мотора повертається прямо на вхід насоса, минаючи бак. Так працює гідростатична трансмісія ходу: регульований реверсивний насос змінює швидкість і напрямок обертання мотора. Для такого контуру потрібні насос підживлення, що поповнює витоки, і промивальний клапан, що відводить частину гарячої оливи на охолодження.
Робоча рідина
Олива в гідросистемі передає енергію, змащує пари тертя, відводить тепло й виносить забруднення до фільтра. Головний параметр — в'язкість: клас ISO VG означає кінематичну в'язкість при 40 °C у мм²/с, тобто VG 46 — це 46 мм²/с (±10 %).
Мінеральні оливи з протизносними присадками позначають HLP (DIN 51524-2), оливи з високим індексом в'язкості для техніки, що працює на вулиці взимку й улітку, — HVLP (DIN 51524-3). Робоча температура оливи зазвичай 40–60 °C. Тривала робота понад 80 °C прискорює старіння оливи й ущільнень. Чистоту оливи задають класом за ISO 4406 (три числа), і найвищих вимог до неї мають поршневі насоси й пропорційна апаратура. Підбір — на сторінці оливи для гідравлічних систем.
Гідравліка, пневматика й механіка
Гідравліку порівнюють із пневматикою й механічними передачами за робочим тілом, тиском і силою при малих габаритах. Основна відмінність гідравліки від пневматики: робоче тіло — майже нестисла олива, а не повітря, тому тиск і сила значно вищі, а рух точніший.
| Параметр | Гідравліка | Пневматика | Механіка |
|---|---|---|---|
| Робоче тіло | олива | стиснене повітря | тверді ланки: шестерні, ремені, гвинти |
| Типовий робочий тиск | 100–350 бар | 6–10 бар | — |
| Сила на малих габаритах | висока | помірна | залежить від передачі |
| Точність позиціонування | висока: олива майже нестисла | нижча: повітря стискається | висока, але кінематика жорстка |
| Захист від перевантаження | запобіжний клапан | клапан, регулятор тиску | запобіжна муфта |
Де застосовують гідравліку
Гідравліку ставлять там, де треба велике зусилля на невеликих габаритах або плавне регулювання швидкості:
- спецтехніка: екскаватори, навантажувачі, крани-маніпулятори (гідронасоси для спецтехніки);
- вантажівки й тягачі: самоскидні кузови й напівпричепи з приводом насоса від коробки відбору потужності (гідравліка на тягач);
- сільгосптехніка: навісне обладнання тракторів, комбайни, обприскувачі;
- промисловість: преси, верстати, підйомні столи;
- лебідки й приводи обертання (гідравлічна лебідка).
Переваги і межі
Переваги: висока питома сила при малих габаритах, плавне регулювання швидкості, захист від перевантаження клапаном. Обмеження: нагрів оливи, вимоги до чистоти, витоки на з'єднаннях. Уся енергія, що не пішла в корисну роботу (дроселювання, злив через запобіжний клапан, перетікання в зношеному насосі), перетворюється на тепло. Тому гідросистему з тривалим навантаженням доповнюють теплообмінником.
Питання й відповіді
Чим гідравліка відрізняється від пневматики?
Робоче тіло — майже нестисла олива, а не повітря; тиск і сила значно вищі, рух точніший.
Звідки береться тиск?
Від опору навантаження: насос лише подає потік.
Яку оливу заливати?
Ту, що вказана виробником системи: клас в'язкості ISO VG (наприклад 32, 46, 68) і допуск за DIN 51524.
Чи можна змішувати оливи?
Без підтвердження сумісності не слід.
Як розрахувати потужність гідроприводу?
N [кВт] = p [бар] × Q [л/хв] / 600. Для 200 бар і 40 л/хв це 13,3 кВт; двигун беруть приблизно на 15 % потужніший.
Що означає ISO VG 46?
Кінематична в'язкість оливи при 40 °C — 46 мм²/с (±10 %).
Чому гріється гідросистема?
Енергія, що не пішла в роботу, стає теплом: дроселювання, тривалий злив через запобіжний клапан, внутрішні перетікання в зношеному насосі. Також гріють систему замалий бак і забруднений теплообмінник.
