Насос дає потік. Розподільник вирішує, куди цей потік піде і коли зупиниться. Нижче — як саме він це робить, що означають букви P, T, A, B на кресленні і чим плитний монтаж відрізняється від різьбового.
Коротко. Усередині корпусу ходить золотник — циліндричний стрижень із проточками. Зсуваючись, він з'єднує одні канали й перекриває інші. Три положення, дві котушки, пружини по краях. Плитний монтаж означає, що апарат не має різьбових портів: він притискається площиною до плити, а рукави приходять у плиту.
- Що робить розподільник у системі
- Чотири канали: P, T, A, B
- Золотник: як відбувається перемикання
- Три положення й нейтраль
- Плитний, різьбовий і картриджний монтаж
- Чому в промисловій гідравліці плитні, а в мобільній моноблочні
- Типорозмір визначає витрату
- Що читати далі
Що робить розподільник у системі
Насос уміє тільки одне — гнати рідину. Він не знає, куди. Гідророзподільник стоїть між насосом і виконавчим механізмом і виконує три речі: подає потік у потрібну порожнину циліндра, приймає рідину, що витісняється з протилежної порожнини, і в неробочому стані вирішує, що робити з потоком насоса.
Третій пункт часто забувають, а він і визначає, який апарат треба. Насос качає постійно. Якщо в нейтралі розподільник перекриє всі канали, тиск підскочить до уставки запобіжного клапана і вся потужність піде в нагрів. Якщо з'єднає P зі зливом — насос розвантажиться. Це різні схеми золотника, і обирають їх саме з цієї причини.
Чотири канали: P, T, A, B
| Позначення | Що це | Куди йде |
|---|---|---|
| P | напір, pressure | від насоса |
| T | злив, tank | у бак |
| A | перша робоча лінія | у порожнину циліндра або в гідромотор |
| B | друга робоча лінія | у протилежну порожнину |
На приєднувальній площині ці чотири отвори розташовані за стандартом ISO 4401 — A і B по горизонталі ближче до центру, P і T на вертикальній осі. Координати однакові в усіх виробників, тому апарат будь-якого бренду стає на будь-яку плиту того самого типорозміру.
На апаратах старших типорозмірів із гідравлічним керуванням додаються канали X і Y — підведення й відведення керуючої рідини, — а іноді дренаж L. На NG6 їх немає.
Золотник: як відбувається перемикання
Усередині корпусу проточений циліндричний отвір, у ньому ходить золотник — стрижень зі шліфованими поясками й проточками між ними. Поясок перекриває канал, проточка з'єднує два сусідніх.
Коли котушка знеструмлена, пружина тримає золотник у середньому положенні. Подали напругу на ліву котушку — якір втягується, штовхає золотник праворуч, відкриваються одні канали. Подали на праву — золотник іде ліворуч, відкриваються інші. Зняли напругу — пружина повертає в середину.
Золотник і корпус — селективна пара: зазор між ними кілька мікрон. Звідси два практичні наслідки. Перший — апарат чутливий до забруднення, допустима чистота рідини 20/18/15 за ISO 4406. Другий — золотник не є ущільненням: у нейтралі завжди є невелике перетікання, і втримати вантаж на висоті розподільник не може. Для цього ставлять гідрозамок.
Три положення й нейтраль
Двопозиційний апарат має одну котушку і два стани. Трипозиційний — дві котушки, дві пружини і три стани, з яких середній і називають нейтраллю.
Нейтраль — це не «все закрито». Що з чим з'єднано в середньому положенні, визначає схема золотника, і варіантів десяток. Три найпоширеніші:
- Закритий центр: усі чотири канали перекриті. Циліндр стоїть, насос працює на запобіжний клапан.
- Розвантажувальний центр: P з'єднаний з T, A і B перекриті. Насос качає в бак майже без тиску, циліндр стоїть.
- Відкритий центр: з'єднані всі чотири. Шток вільний, його можна рухати рукою.
Вибір схеми — це не деталь, а основне проєктне рішення. Апарат із правильним типорозміром, але чужою схемою поводитиметься зовсім інакше. Як читати позначення схеми в артикулі — у статті про схеми золотника.

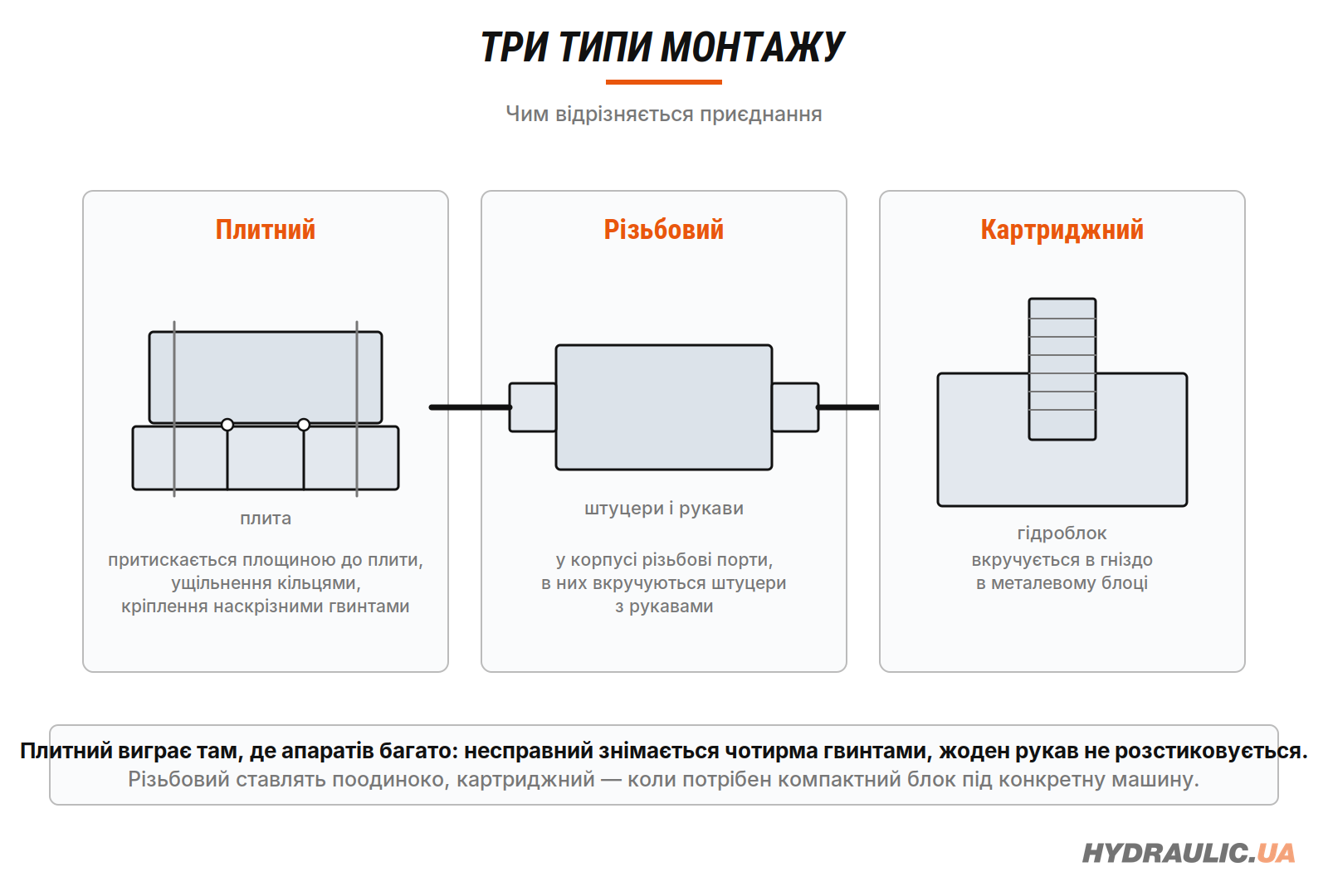

Плитний, різьбовий і картриджний монтаж
| Тип | Як приєднується | Де застосовується |
|---|---|---|
| Плитний (стиковий) | притискається обробленою площиною до плити або до сусіднього модуля, ущільнення — кільця в канавках, кріплення — наскрізні гвинти | промислові гідростанції, преси, верстати |
| Різьбовий (трубний) | у корпусі різьбові порти, в які вкручуються штуцери з рукавами | поодинокі апарати, ремонт, прості контури |
| Картриджний | вкручується в гніздо в металевому блоці | компактні гідроблоки під конкретну машину |
Плитний виграє там, де апаратів багато. Замість того щоб вести рукав до кожного клапана, усі вони ставляться стопкою на одну монтажну плиту: модульні клапани внизу, розподільник зверху, чотири наскрізні гвинти через усе. Рукави приходять тільки в плиту.
Другий виграш — ремонт. Несправний апарат знімається відкручуванням чотирьох гвинтів, без розстиковки жодного рукава. Система лишається заправленою.
Чому в промисловій гідравліці плитні, а в мобільній моноблочні
На тракторі, екскаваторі чи комунальній машині стоїть, як правило, моноблочний розподільник — один литий корпус на дві-три-чотири секції з важелями. Причини: вібрація, обмежений простір, керування руками оператора, потреба в точному дозуванні потоку важелем.
У промисловій установці керування електричне, місце є, а набір функцій змінюється від машини до машини. Тут вигідніше зібрати потрібну комбінацію зі стандартних модулів, ніж замовляти литий корпус.
Не плутати. Моноблочні секційні розподільники з електромагнітним керуванням — окремий тип апарата. Вони теж мають котушки, але приєднувальної площини ISO 4401 у них немає і на плиту вони не стають. Стандарти CETOP до них не застосовуються.
Типорозмір визначає витрату
| Типорозмір | CETOP | ГОСТ | Витрата |
|---|---|---|---|
| NG6 | CETOP 3 | Ду 6 | до 80 л/хв |
| NG10 | CETOP 5 | Ду 10 | до 120–160 л/хв |
| NG16 | CETOP 7 | Ду 16 | до 300 л/хв |
| NG25 | CETOP 8 | Ду 20 | до 650 л/хв |
| NG32 | CETOP 10 | Ду 32 | до 1100 л/хв |
Типорозмір визначається приєднувальною площиною, а не корпусом. Апарат меншого типорозміру на більшу плиту не стане.
З NG16 і вище апарати переходять на гідравлічне керування: котушка вже не має сили зсунути золотник такого перерізу, тому вона перемикає маленький пілотний розподільник, а той тиском рухає основний. Звідси літера H у позначенні серії — WEH.
Що читати далі
Як визначити типорозмір наявного апарата і не помилитися при заміні — стаття про типорозмір і стандарти. Як прочитати схему золотника в артикулі — стаття про схеми. Як зібрати стек із кількох модулів — стаття про модульний монтаж.
Асортимент: розподільники з електромагнітним керуванням, модульні клапани, монтажні плити.
Автор: Борис, директор інтернет-відділу ТОВ «Гідравлік Мастер», 15 років роботи з гідравлічним обладнанням. Оновлено: 23.09.2026.
Питання, які ставлять найчастіше
Чим відрізняється 4/3 від 4/2? Перша цифра — кількість робочих каналів (P, T, A, B = чотири), друга — кількість положень. 4/3 має нейтраль, 4/2 не має.
Чи можна поставити апарат іншого виробника на ту саму плиту? Так, якщо збігається типорозмір: координати отворів задані стандартом і однакові в усіх.
Навіщо потрібна нейтраль, якщо можна просто вимкнути насос? Насос у більшості установок працює безперервно, бо обслуговує кілька контурів. Нейтраль вирішує, що робити з його потоком, поки цей конкретний циліндр стоїть.
Апарат тече по стику з плитою. Ущільнювальні кільця або перекіс при затягуванні. Момент затяжки і порядок описані в статті про модульний стек.
