Модульний монтаж прибирає з гідровузла всі трубки між клапанами. Замість шести з'єднань — нуль, замість вузла на пів метра — башточка заввишки 15 см. Ціна за це — точність збирання.
Коротко. Модульний (сендвічний) стек збирається знизу вгору: монтажна плита → модульні клапани → гідророзподільник зверху. Канали P, T, A і B проходять наскрізь через усі шари, тому кожен модуль діє на те, що стоїть вище за нього. Весь стек стягується одним комплектом довгих гвинтів через усі шари одразу. Головне правило сумісності одне: усі шари мають бути одного типорозміру — NG6 до NG6, NG10 до NG10. Змішувати не можна навіть через перехідник.
Що таке модульний монтаж і навіщо він
Класична гідросхема — це розподільник, клапан, ще клапан, і між ними метри трубок та рукавів. Кожне з'єднання — потенційний витік, точка падіння тиску й окрема деталь у специфікації.
Модульний монтаж прибирає трубки взагалі. Клапан виконаний у вигляді плитки завтовшки кілька сантиметрів, у якої зверху й знизу — та сама приєднувальна площина за ISO 4401, що й у розподільника. Плитки ставляться одна на одну, канали стикуються напряму, стек стягується наскрізними гвинтами.
Результат: замість шести з'єднань — нуль, замість вузла на пів метра — башточка заввишки 15 см, і будь-який шар можна замінити, не розбираючи трубопровід.
Порядок шарів — і чому він вирішує все
Стек читається знизу вгору:
| Рівень | Що стоїть | Роль |
|---|---|---|
| низ | Монтажна плита | приймає рукави й трубки, роздає P, T, A, B у стек |
| середина | Модульні клапани, один або кілька | кожен втручається у свої канали |
| верх | Гідророзподільник | перемикає напрямок потоку |
Ключовий принцип: модуль діє на канали, які через нього проходять, і тільки вище за себе. Звідси природний порядок:
- модулі, що працюють з напірною лінією P і зливом T — запобіжний, редукційний — ставлять ближче до плити, щоб вони накривали весь вузол;
- модулі, що працюють з робочими лініями A і B — гідрозамки, дроселі, регулятори потоку — ставлять ближче до розподільника, бо вони мають керувати рухом конкретного циліндра.
Гідрозамок — найяскравіший приклад. Його завдання тримати циліндр під навантаженням, коли розподільник у нейтралі. Він має стояти безпосередньо під розподільником, у розрив ліній A і B. Поставите його нижче за дросель — дросель виявиться замкненим і перестане регулювати.
Це загальне правило, а не інструкція. Конкретний порядок для конкретної пари модулів задає паспорт виробника: частина модулів має несиметричне виконання й працює тільки в одному положенні в стеку. Перед збиранням звіряйтесь із гідросхемою на самій плитці — вона нанесена на бічній грані.

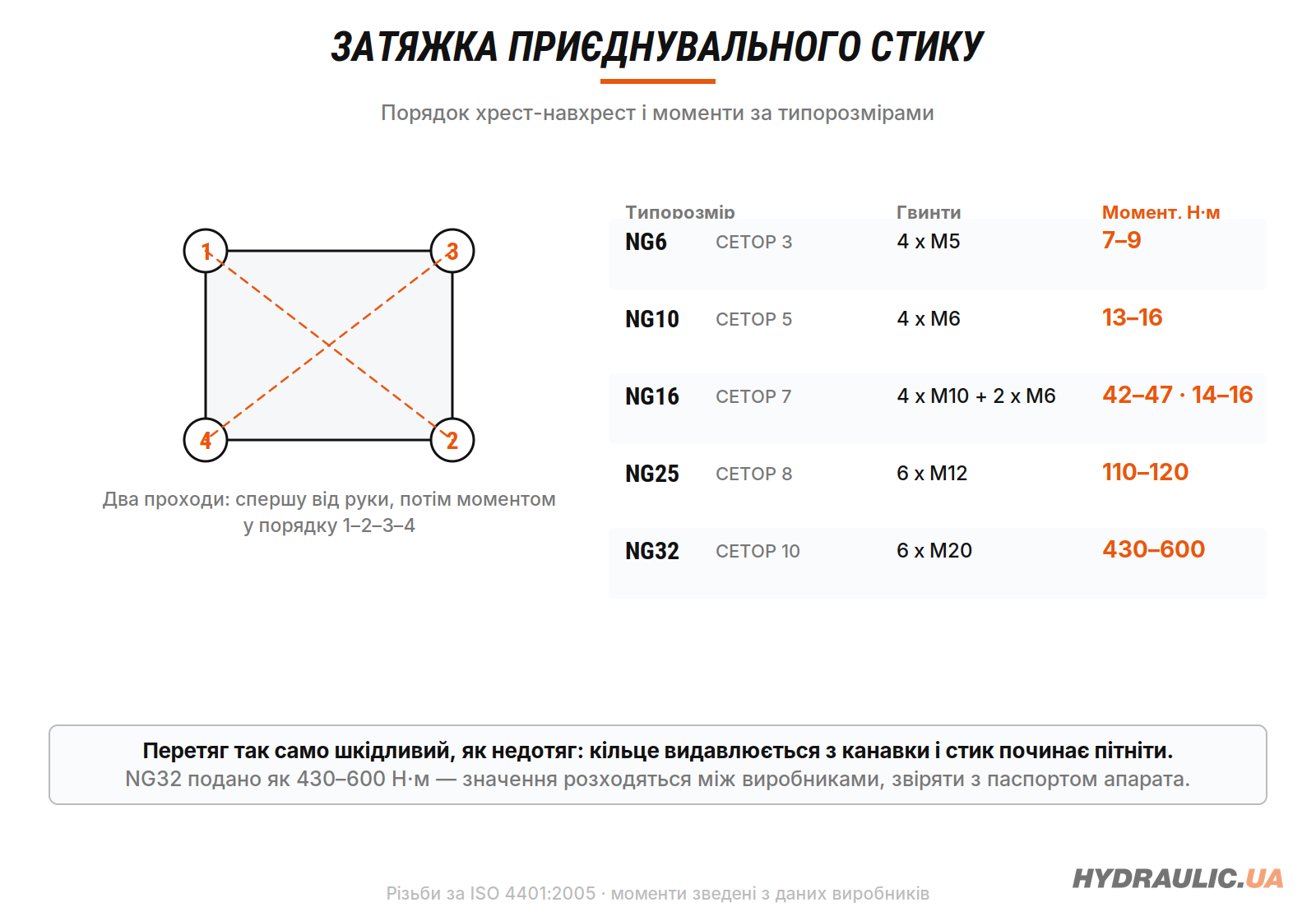

Момент затяжки — головне, де помиляються
Стек стягується наскрізними гвинтами через усі шари. Недотягнете — потече по стику. Перетягнете — зірвете різьбу в плиті або деформуєте плитку, і потече однаково. Моменти задає стандарт приєднувальної площини й залежать вони від типорозміру:
| Типорозмір | Гвинти | Момент, Н·м | Витрата, л/хв |
|---|---|---|---|
| NG6 · CETOP 3 · Ду 6 | 4 × M5 | 7–9 | до 80 |
| NG10 · CETOP 5 · Ду 10 | 4 × M6 | 13–16 | до 120–160 |
| NG16 · CETOP 7 · Ду 16 | 4 × M10 + 2 × M6 | 42–47 (M10) · 14–16 (M6) | до 300 |
| NG25 · CETOP 8 · Ду 20 | 6 × M12 | 110–120 | до 650 |
| NG32 · CETOP 10 · Ду 32 | 6 × M20 | 430–600 (за виробником) | до 1100 |
Значення для NG32 у різних виробників розходяться суттєво — від 430 Н·м у Rexroth до 600 Н·м у Atos. Це не розбіжність у стандарті, а різний клас міцності гвинтів і різний коефіцієнт тертя. Беріть момент із паспорта свого апарата, не з чужого.
Клас міцності гвинтів — 10.9 або 12.9. Звичайні гвинти 8.8 на ці моменти не розраховані.
Довжина гвинтів: рахувати, а не вгадувати
Кожен модуль додає свою висоту. Комплект гвинтів, що йшов із розподільником, розрахований на стек без модулів — після додавання навіть одної плитки він стає закоротким.
Рахується так: висота розподільника + сума висот усіх модулів + глибина загвинчування в плиту. Глибину задає стандарт: від 1,5 діаметра різьби до 2 діаметрів плюс 6 мм. Для M6 це 9–18 мм, для M5 — 7,5–16 мм.
Практичне правило: беріть гвинти на розмір довші за розрахунок і перевіряйте, що вони не впираються в дно отвору — інакше момент буде «набраний» на упорі, а стик лишиться недотягнутим.
Які модулі бувають
У нашому асортименті шість функцій модульного монтажу:
- Запобіжні клапани — обмежують тиск у системі. Найширша група, 47 позицій;
- Редукційні клапани — знижують тиск на окремій вітці нижче за системний;
- Гідрозамки — тримають циліндр під навантаженням у нейтралі;
- Дросельні клапани зі зворотним — обмежують швидкість в один бік, вільний прохід у зворотний;
- Регулятори потоку — тримають задану витрату незалежно від навантаження;
- Зворотні клапани — пропускають потік тільки в одному напрямку.
Знизу стек замикає монтажна плита, зверху — гідророзподільник. Котушки на розподільник підбираються окремо за напругою і типом роз'єму.
Типові помилки
- Змішані типорозміри. Плитка NG10 на плиту NG6 фізично не стане — сітки отворів різні. Плитка NG6 на плиту NG10 сяде на два гвинти з чотирьох і потече на першому ж тиску.
- Старі ущільнення. Кожен стик — комплект кілець у канавках. При розбиранні вони деформуються. Збирати назад на старих кільцях можна рівно один раз і то не завжди.
- Гвинти від попереднього стеку. Додали модуль — рахуйте довжину заново.
- Модуль перевернутий. Плитка симетрична на вигляд, але не симетрична всередині. Орієнтація задана штифтовим отвором і нанесеною схемою.
- Затяжка «по черзі по колу». Тягнути треба хрест-навхрест і в два-три проходи, як головку двигуна. Інакше стек перекошує й стик підтікає з одного кута.
- Порт T на повному тиску. У багатьох розподільників злив розрахований на менший тиск, ніж P, A і B. У Rexroth 4WE6, наприклад, це 350 бар на робочих лініях проти 210 бар на зливі для котушок постійного струму й 160 бар для змінного — цифри дивіться в паспорті свого апарата, вони різні у різних серій. Замкнули злив або поставили довгий забитий фільтр — вибило ущільнення.
Приклад: стек NG6 на керування циліндром з утриманням
Завдання: циліндр має підніматись, опускатись із контрольованою швидкістю й надійно стояти під вантажем при знятому живленні.
- Монтажна плита NG6 — приймає рукави, різьба портів G 1/4 або G 3/8.
- Запобіжний клапан модульний NG6 — одразу над плитою, обмежує тиск у P.
- Дросель зі зворотним клапаном NG6 — керує швидкістю опускання.
- Гідрозамок модульний NG6 — безпосередньо під розподільником, тримає циліндр у нейтралі.
- Гідророзподільник 4WE6 — схема з заблокованими A і B у нейтралі, дві котушки.
- Гвинти 4 × M5 потрібної довжини, клас 10.9, момент 7–9 Н·м, хрест-навхрест.
Увесь вузол — одна башточка на плиті, два рукави назовні, жодного трійника.
Читайте також: як визначити типорозмір: NG6, CETOP 3, Ду 6 · як підключити гідророзподільник · гідрозамок: принцип дії
Автор: Борис, директор інтернет-відділу ТОВ «Гідравлік Мастер», 15 років роботи з гідравлічним обладнанням. Оновлено: 23.09.2026.
Питання, які ставлять найчастіше
Скільки модулів можна поставити в один стек?
Механічної межі немає, обмежує довжина гвинтів і жорсткість конструкції. На практиці три-чотири модулі — розумна межа: вище стек починає працювати як важіль на кріпленні плити.
Чи можна поставити модуль між двома розподільниками?
Ні. Розподільник завжди верхній шар: у нього приєднувальна площина тільки знизу.
Чи підходять модулі одного виробника до розподільника іншого?
Так, якщо типорозмір однаковий — приєднувальна площина стандартизована ISO 4401, і всі виробники її дотримуються. Звіряти треба не бренд, а наявність опційних каналів X, Y і L: вони є не в кожному виконанні площини.
Чи стане модульний стек на стару радянську плиту?
Так. ГОСТ 26890-86 у своєму тексті прямо посилається на ISO 4401, сітка отворів збігається. Перевірити треба тільки типорозмір і довжину гвинтів.
