Розподільник у нейтралі не тримає вантаж — золотник завжди трохи пропускає. Щоб циліндр стояв там, де його зупинили, ставлять гідрозамок. Нижче — як він влаштований, у чому різниця між одностороннім і двостороннім і чому іноді він «не відкривається».
Коротко. Гідрозамок — це зворотний клапан, який відкривається примусово тиском із протилежної лінії. У прямому напрямку рідина йде вільно, у зворотному замкнена герметично. Щоб замок відкрився на випуск, потрібен тиск у протилежній порожнині, а щоб він надійно закрився — керуючий поршень має бути розвантажений.
- Навіщо потрібен, якщо є розподільник
- Як влаштований і як працює
- Односторонній і двосторонній
- Коли канал A, коли B, коли обидва
- Тиск відкриття
- Чому замок «не відкривається» або «не тримає»
- Модульний проти різьбового
- Порядок підбору
Навіщо потрібен, якщо є розподільник
Золотник розподільника ходить у корпусі із зазором у кілька мікрон. Це не ущільнення: у будь-якому положенні між каналами є невелике перетікання. Для більшості задач воно неістотне, але якщо циліндр тримає вантаж — шток повільно опускається. Година простою, і платформа внизу.
Ущільнити золотник неможливо в принципі — він має рухатися. Тому герметичність виносять в окремий апарат із сідловим ущільненням, де запірний елемент притискається до сідла металом по металу або через ущільнення. Це і є гідрозамок, він же керований зворотний клапан.
Як влаштований і як працює

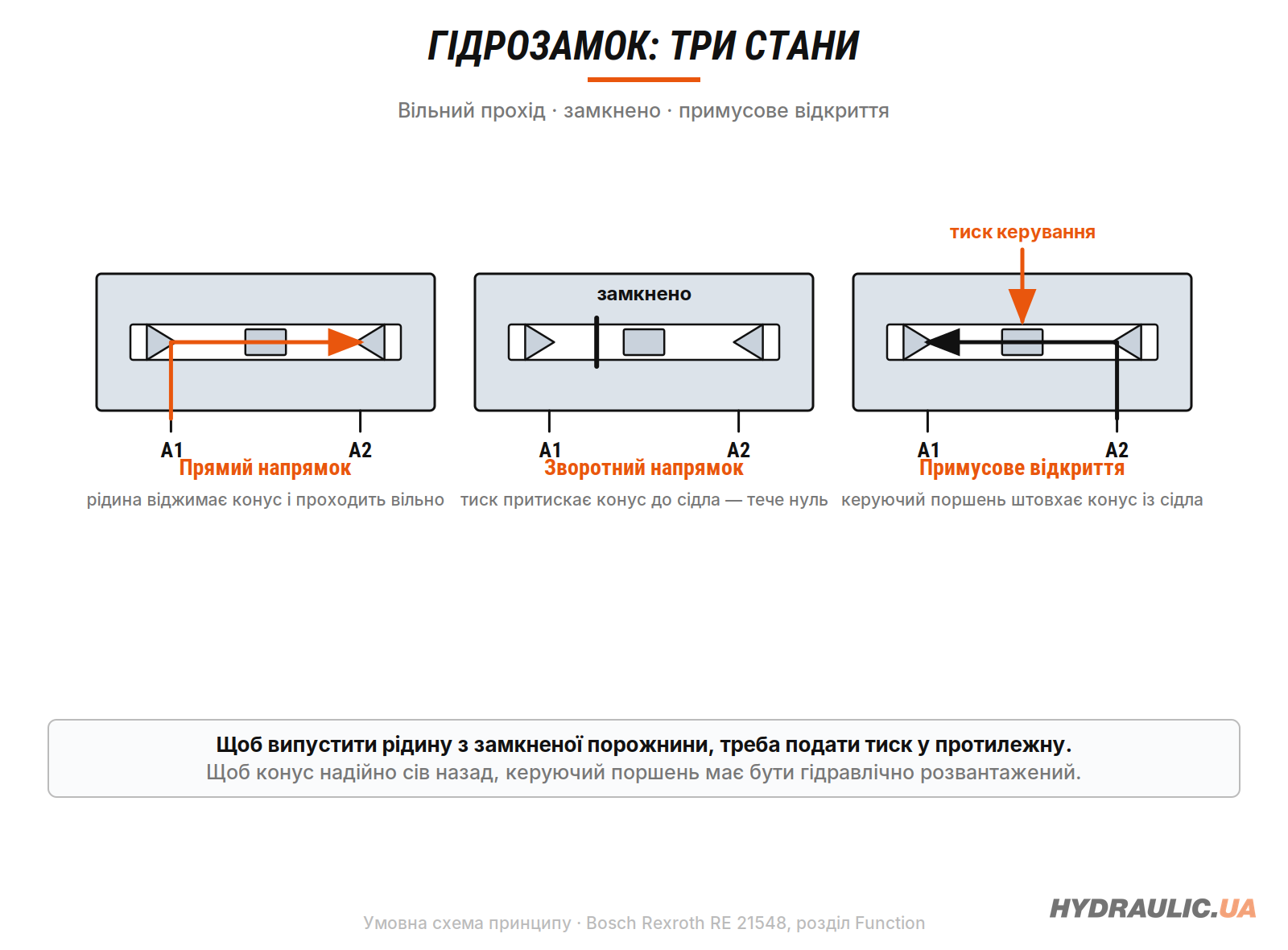

Усередині — запірний елемент (конус або кулька), пружина, що притискає його до сідла, і керуючий поршень між двома каналами.
- Прямий напрямок. Рідина йде від плити до циліндра, тиском віджимає конус від сідла й проходить вільно. Опір мінімальний.
- Зворотний напрямок. Рідина з циліндра тисне на конус із боку сідла й притискає його ще сильніше. Прохід закритий герметично, причому чим більший тиск — тим щільніше.
- Примусове відкриття. Коли подається тиск у протилежну лінію, керуючий поршень зсувається вбік замкненого каналу і механічно штовхає конус із сідла. Замкнена порожнина відкривається на злив.
Звідси головне практичне правило: щоб випустити рідину з замкненої порожнини, треба подати тиск у протилежну. Гідрозамок працює тільки в парі з розподільником, який цей тиск дає.

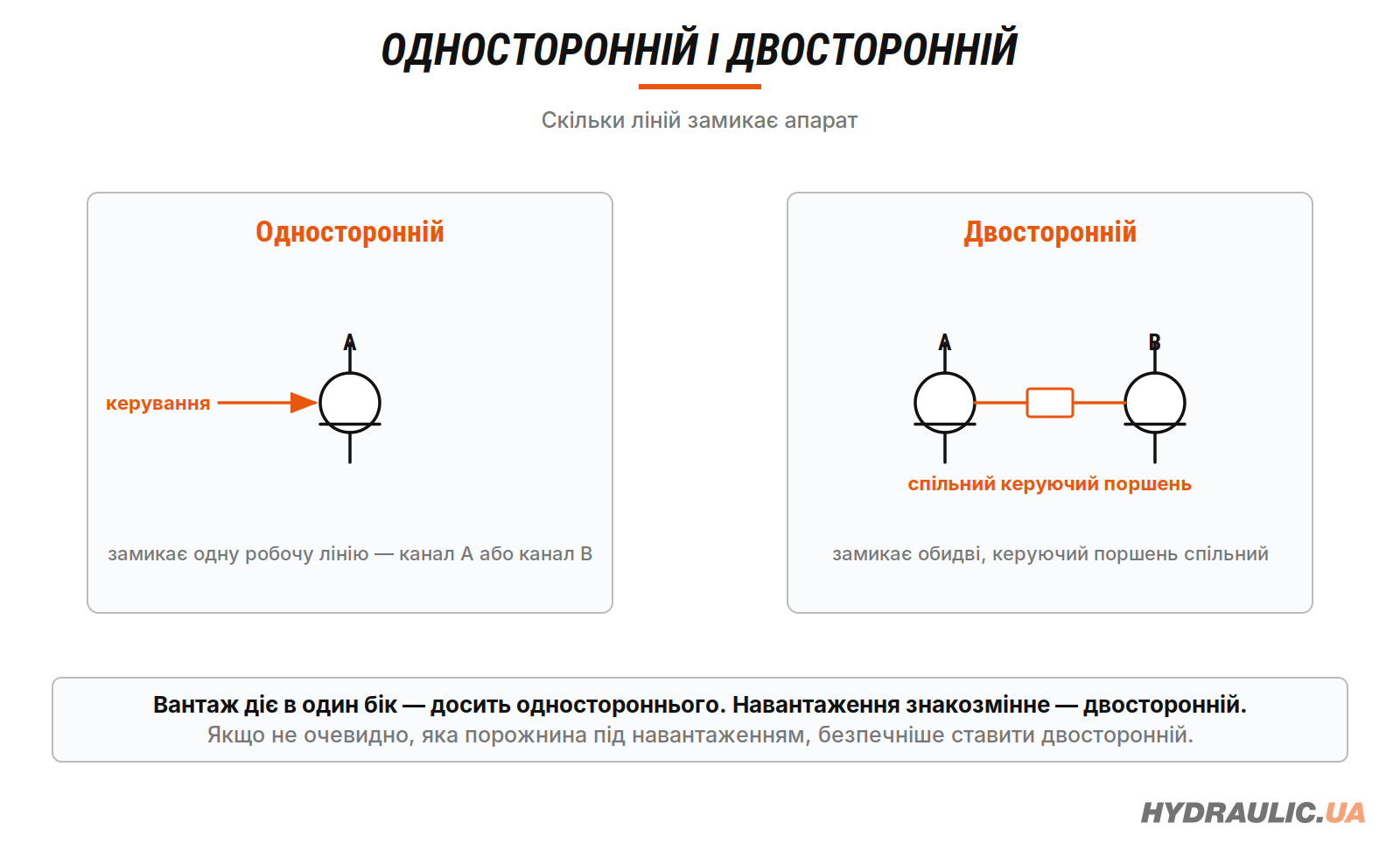

Односторонній і двосторонній
| Виконання | Що замикає | Де застосовується |
|---|---|---|
| Односторонній, канал A або канал B | одну робочу лінію | вантаж діє в один бік: підйомна платформа, стріла, відвал |
| Двосторонній | обидві лінії одночасно | циліндр має стояти в будь-якому положенні під навантаженням у будь-який бік |
Двосторонній — це фактично два клапани в одному корпусі зі спільним керуючим поршнем. Поршень качається: тиск в A відкриває замок у лінії B, тиск у B відкриває замок у A.
Коли канал A, коли B, коли обидва
Вибір визначається тим, у який бік діє навантаження.
- Вантаж тисне на шток на висунення (платформа на штоку, стріла) — замикати треба поршневу порожнину, тобто ту лінію, що її живить.
- Вантаж тягне шток на втягування (підвішений вантаж на втягуванні) — замикати треба штокову.
- Навантаження знакозмінне або циліндр має фіксуватися в проміжному положенні — двосторонній.
Якщо в конкретній машині не очевидно, яка порожнина під навантаженням, безпечніше ставити двосторонній: він працює в обох випадках.
Тиск відкриття
У прямому напрямку клапан долає пружину. Її зусилля задається при замовленні:
| Типорозмір | Доступні тиски відкриття | Максимальний робочий | Витрата |
|---|---|---|---|
| NG6 | 1,5 · 3 · 6 бар | 315 бар | до 60 л/хв |
| NG10 | 1,5 · 3 · 6 · 10 бар | 315 бар | до 120 л/хв |
Що вищий тиск відкриття, то надійніше замок закривається сам, але то більший опір у прямому напрямку. За замовчуванням беруть середній; вищий — коли є ризик самочинного відкриття від вібрації або від тиску в зливі.
Чому замок «не відкривається» або «не тримає»
Не відкривається на випуск. Керуючий поршень має подолати не тільки пружину, а й тиск у замкненій порожнині. Якщо вантаж великий, а керуючий тиск малий — замок не відкриється. Друга причина — противтиск у зливі: рідині з замкненої порожнини нікуди подітися.
Відкривається ривком, циліндр смикається. Класика для важких вантажів. Замок відкривається різко, тиск у замкненій порожнині падає стрибком, вантаж просідає, замок закривається, цикл повторюється. Лікується виконанням із попереднім відкриттям — конус відкривається у дві стадії, спершу розвантажуючи порожнину тонким каналом. У каталозі це окреме виконання, не налаштування.
Не тримає, шток повзе. Спершу перевіряється сам замок — частка під конусом або задир на сідлі. Але частіше причина поза ним: перетікання в самому циліндрі через зношену манжету поршня. Перевіряється відстикуванням лінії — якщо з відкритого штуцера при навантаженні йде рідина, винен циліндр.
Умова, яку пропускають найчастіше. Щоб конус надійно сів на сідло, керуючий поршень має бути гідравлічно розвантажений. Якщо в керуючій лінії лишається тиск — поршень тримає конус привідкритим, і замок «тече», хоча сам справний. Це питання схеми золотника розподільника в нейтралі, а не якості замка.
Модульний проти різьбового
| Модульний (плитний) | Різьбовий | |
|---|---|---|
| Де стоїть | у стеку між плитою і розподільником | безпосередньо на циліндрі або в розрив рукава |
| Приєднання | приєднувальна площина ISO 4401, наскрізні гвинти | різьбові порти під штуцери |
| Перевага | компактно, без рукавів між апаратами, швидка заміна | стоїть впритул до циліндра — при обриві рукава вантаж лишається на місці |
| Асортимент | модульні гідрозамки | різьбові гідрозамки на циліндр |

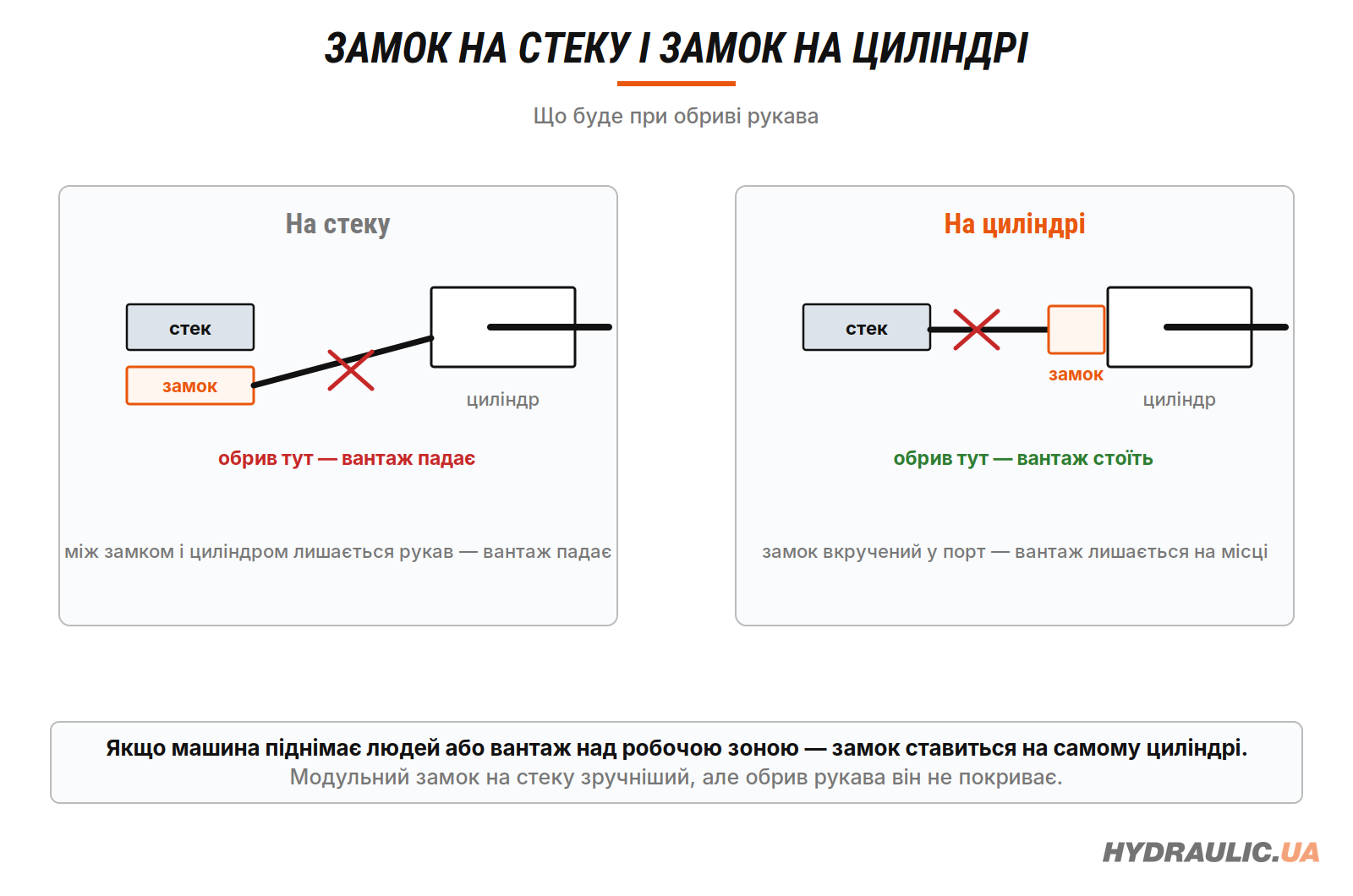

Це не питання смаку. Модульний замок стоїть на гідростанції, і між ним та циліндром лишається рукав. Обрив цього рукава — вантаж падає. Якщо машина піднімає людей або вантаж над робочою зоною, замок ставиться на самому циліндрі, і тоді він різьбовий або фланцевий.
Порядок підбору
- Типорозмір — за розподільником, з яким замок стоятиме в стеку, або за різьбою на циліндрі.
- Виконання — A, B чи двосторонній, за напрямком навантаження.
- Тиск відкриття — середній за замовчуванням.
- Попереднє відкриття — якщо вантаж важкий і є ризик ривка.
- Схема розподільника — перевірити, що в нейтралі керуюча лінія розвантажується.
- Місце встановлення — на стеку чи на циліндрі, залежно від наслідків обриву рукава.
Суміжні апарати в стеку: зворотні клапани, дроселі зі зворотним клапаном, запобіжні клапани. Увесь набір — у розділі модульних клапанів.
Читайте також: як зібрати модульний стек · як підключити гідророзподільник
Автор: Борис, директор інтернет-відділу ТОВ «Гідравлік Мастер», 15 років роботи з гідравлічним обладнанням. Оновлено: 23.09.2026.
Питання, які ставлять найчастіше
Чим гідрозамок відрізняється від звичайного зворотного клапана? Звичайний відкривається тільки потоком у прямому напрямку і зворотний хід не пропускає взагалі. Гідрозамок можна відкрити примусово, тиском з іншої лінії.
Чи можна поставити два односторонні замість одного двостороннього? Фізично так, але кожному потрібне своє керування, і схема ускладнюється. Двосторонній робить те саме одним корпусом.
Замок тримає, але циліндр усе одно повзе. Перевіряйте манжету поршня в циліндрі — перетікання всередині циліндра замок зупинити не може.
Чи ставиться гідрозамок на гідромотор? Ставиться, але задача інша — там потрібне гальмування інерції, для якого застосовують гальмівні клапани, а не замки.
