Гідророзподільник P40 розрахований на номінальну витрату 40 л/хв, P80 — на 80 л/хв, і з цієї різниці випливає все інше: у P80 більші різьби портів, ширший крок секцій, три точки кріплення замість двох і більша різьба під важіль. Вибирають серію за подачею насоса: номінальна витрата розподільника має бути не меншою за подачу.
Коротко. На корпусі й у каталозі Badestnost серії позначені латиницею: P40, P80 (у пошуку їх часто пишуть кирилицею — «р40», «р80»). Обидві замінені новими: P40 — на Z50 (50 л/хв), P80 — на Z80 (80 л/хв). У Z50 і Z80 максимальний тиск корпусу — 315 бар, запобіжний клапан із заводу налаштований на 180 бар. Подача насоса до 40 л/хв — P40 або Z50, до 50 л/хв — лише Z50, до 80 л/хв — P80 або Z80, більше — P120.
Чим відрізняються P40 і P80
P40 і P80 — це дві серії моноблочних ручних гідророзподільників Badestnost: на 40 і 80 л/хв. Будова в них однакова — золотники, вбудований запобіжний і зворотний клапан, відкритий центр, — а розміри, різьби й кріплення різні.
| Параметр | P40 → Z50 | P80 → Z80 |
|---|---|---|
| Номінальна витрата | 40 л/хв → 50 л/хв | 80 л/хв → 80 л/хв |
| Макс. тиск P | 250 бар → 315 бар | 250 бар → 315 бар |
| Кількість секцій | 1–7 → 1–8 | 1–6 |
| Крок секцій | 35 мм | 38 мм |
| Різьби, код G | P, T G1/2; A, B G3/8 | P G1/2; T G3/4; A, B G1/2 |
| Різьби, код M | P, T M22x1.5; A, B M18x1.5 | P, A, B M22x1.5; T M26x1.5 |
| Кріплення | 2 болти M8 → 2 отвори Ø9 | 3 болти M8 → 3 отвори Ø9 |
| Різьба коробки важеля KZ | M8 (Z50 — опція M10) | M10 |
| Довжина, 1 секція | 85 мм → 88 мм | 107 мм → 111 мм |
| Довжина, 3 секції | 164 мм → 168 мм | 198 мм |
| Хід золотника (P-серія) | ±6 мм | ±7 мм |
| Плаваючий золотник (каталог) | K — лише ліве виконання, L — лише праве; у наших картках — K15, K16 | P80 — лише L; Z80 — K лише в правому виконанні, L — у лівому; у наших картках — L12, L13 |

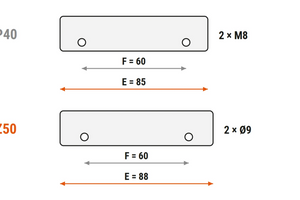

Чому Z50 і Z80 у таблиці поруч з P40 і P80 — розібрано в статті P40 чи Z50, P80 чи Z80. Коротко: це серії, які замінили старі, з тим самим кроком секцій і тими самими різьбами.
Що ці відмінності означають на практиці
P40 і P80 не взаємозамінні без переробки: відрізняється все, що стикується з машиною.
- Шланги. У P40 робочі порти A і B — G3/8, у P80 — G1/2; злив T у P40 — G1/2, у P80 — G3/4. Перейти з P40 на P80 означає поміняти фітинги на всіх рукавах.
- Кронштейн. P40 кріпиться у двох точках, P80 — у трьох. Старий кронштейн під іншу серію не підійде.
- Габарит. Крок секцій 35 мм проти 38 мм. Трисекційний P40 має довжину 164 мм, трисекційний P80 — 198 мм.
- Важелі й троси. Різьба коробки важеля в P40 — M8, у P80 — M10. Рукоятки й механізми від P40 на P80 і навпаки не підходять. Троси й джойстики — у розділі джойстики та троси керування.
- Кількість секцій. P40 буває на 1–7 секцій (Z50 — до 8), P80 і Z80 — до 6.
Якщо розподільник міняють у межах тієї самої витрати — P40 на Z50, P80 на Z80, — різьби портів, крок секцій і різьба коробки важеля лишаються тими самими. Кріплення змінюється: замість болтів M8 у Z-серій отвори Ø9, тож кронштейн звірте з кресленням нового корпусу.

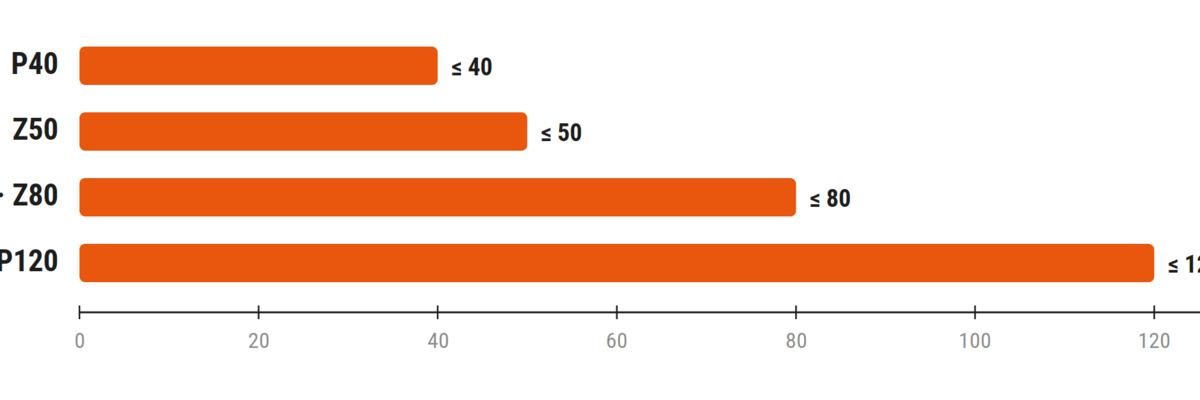

Як вибрати за подачею насоса
Головний критерій — подача насоса: номінальна витрата розподільника має бути не меншою за неї. Подачу беруть з паспорта насоса або машини. Якщо через розподільник гнати більше оливи, ніж він розрахований, він працює поза паспортними умовами. Наприклад, при подачі 60 л/хв Z50 уже замалий — потрібен P80 або Z80. І навпаки, на подачу 35 л/хв досить P40 або Z50: корпус коротший (трисекційний — 164 мм проти 198 мм), а робочі порти A і B — G3/8 замість G1/2.
| Подача насоса | Серія | Секцій |
|---|---|---|
| до 40 л/хв | P40 або Z50 | 1–7 (Z50 — 1–8) |
| до 50 л/хв | Z50 | 1–8 |
| до 80 л/хв | P80 або Z80 | 1–6 |
| понад 80 л/хв | P120 (у наших картках — редакція 2011 року, 120 л/хв) | 1–4 |
Якщо паспорта немає, подачу можна оцінити за насосом: робочий об'єм (см³/об) × оберти приводу (об/хв) ÷ 1000 = л/хв. Наприклад, насос 32 см³/об на 1500 об/хв дає до 48 л/хв — це клас Z50. Реальна подача трохи менша через об'ємний ККД насоса, тому близьку до межі серії подачу краще брати з запасом.
Далі порядок такий. Кількість секцій дорівнює кількості споживачів, якими треба керувати окремо. Тип золотника — під споживача: A для двостороннього циліндра, C для одностороннього, D для гідромотора, K або L — там, де потрібна плаваюча позиція. Код різьби — під фітинги ваших рукавів. Як прочитати готовий артикул, пояснено в статті як розшифрувати артикул Badestnost.
Типові конфігурації на 40 і 80 л/хв
Одне й те саме завдання на обох витратах записується тими самими типами золотників — різниться серія, а для плаваючого ще й літера K чи L. Плаваючий золотник у наших картках на 40 л/хв — K, на 80 л/хв — L; це особливість асортименту, а не правило серії. Приклади з наших карток:
| Завдання | P40 / Z50 | P80 / Z80 |
|---|---|---|
| Один двосторонній циліндр | P40-1A1-GKZ1, Z50-A1-GKZ1 | P80-1A1-GKZ1, Z80-A1-GKZ1 |
| Односторонній циліндр (самоскид, підйом) | P40-1C1-GKZ1, Z50-C1-GKZ1 | P80-1C1-GKZ1, Z80-C1-GKZ1 |
| Гідромотор | P40-1D1-GKZ1, Z50-D1-GKZ1 | 02Z80-1D1A1-GKZ1 (перша секція D) |
| Навісне з плаваючою позицією | 02Z50-1K16K16-GKZ1, 03P40-1K15K15K15-GKZ1 | 02Z80-1L12L12-GKZ1, 04P80-1L13L13L13L13-GKZ1 |
| Керування тросами | 02P40-1A1K16-GV1 | P80-A1-GV1, 02P80-1A1A1-GV1 |
Запас за тиском однаковий для обох витрат: P-серії розраховані на 250 бар, Z-серії — на 315 бар. Це максимальний тиск корпусу; вбудований запобіжний клапан Z50/Z80 із заводу налаштований на 180 бар, стандартний діапазон — 120–250 бар.
Р80 з МТЗ — інший розподільник
Р80-3/1-222 — штатний розподільник МТЗ і ЮМЗ; з болгарським P80 його поєднує лише номінальна витрата 80 л/хв, а порти, кріплення й крок золотників інші. Болгарські P80/Z80 ставлять на МТЗ і ЮМЗ як заміну з перехідниками й окремою обв'язкою; ми Р80-3/1-222 не продаємо. Докладно — у статті болгарський розподільник на МТЗ замість Р80-3/1-222.
А якщо подача більша за 80 л/хв?
Тоді потрібна наступна серія — P120. Це теж моноблок Badestnost, але більший: до 4 секцій, крок 53 мм, різьба портів G1″, коробка важеля M12. У наших картках — редакція каталогу 2011 року: 120 л/хв, 250 бар; на складі бувають і корпуси редакції 2026 року (160 л/хв) — редакцію видно на табличці, менеджер її підтвердить. Ставити P80 на насос з подачею понад 80 л/хв не варто.
Де купити
Розподільники на 40 і 50 л/хв — P40, Z50 і AmberLine P40 (виконання під розміри P40, виробництво Китай) — на сторінці гідророзподільник Р40. На 80 л/хв — P80, Z80 і AmberLine P80 — на сторінці гідророзподільник Р80. Усі ручні — у розділі гідророзподільники з ручним керуванням. Напишіть менеджеру HYDRAULIC.UA подачу насоса і що треба підключити — він підбере серію, кількість секцій і золотники. Замовлення доставляємо по Україні або в представництво в одному з міст України; якщо розподільник не підійшов, його можна повернути протягом 14 днів.
Питання і відповіді
Чим відрізняється гідророзподільник Р40 від Р80?
Витратою (40 проти 80 л/хв), різьбами портів, кроком секцій (35 проти 38 мм), кріпленням (2 проти 3 точок) і різьбою коробки важеля (M8 проти M10).
Чи можна поставити P80 замість P40?
За витратою — так, але доведеться поміняти фітинги на рукавах, кронштейн і важелі: різьби й кріплення в P80 інші.
Який розподільник потрібен, якщо подача насоса 80 л/хв?
Z80 або P80. P40 і Z50 для такої подачі замалі.
Р80 з МТЗ і болгарський P80 — одне й те саме?
Ні. За каталогом аналога МР80 у Р80-3/1-222 інші порти (M20x1,5 і M24x1,5), кріплення 4×M10 і крок 42 мм. Болгарський P80 ставлять на МТЗ лише як заміну з перехідниками.
